Review: MSI Z97 Gaming 9 AC

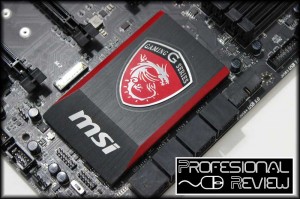

msiz97-gaming9ac-11

Pues tras probar a la MSI Z97M Gaming ahora llega el momento de presentaros MSI Z97 Gaming 9 AC. Se trata del modelo tope de gama de la familia Gaming Series que mantiene los colores rojos y negro. Cuenta con numerosas fases, tecnología Military Class, audio Boost 2, una armadura que protege para te del PCB y una excelente capacidad de overclock.

Agradecemos al equipo de MSI por la cesión de la placa base para su análisis:

Principales mejoras del chipset Z97 a su antecesor Z87

chip-z97-mejoras

Apenas existen diferencias entre el chipset Z87 y el Z97 sobre el papel. Tenemos pocas como la incorporación del bloque SATA Express con 10 Gb/s de ancho de banda (40% más rápido) comparándolo con los 6Gb/s de los clásicos SATA 3. ¿Cómo existe tanta mejora? Se debe a que han cogido uno o dos de los carriles de PCI Express, así que mucho ojo a la hora de hacer configuraciones duales o con varias tarjetas gráficas. Una de las mejoras más importantes es la incorporación de la conexión M.2 con soporte NGFF de manera nativa, reemplazando así los bien acogidos puertos mSATA. Esta tecnología es el futuro de la informática, ya que nos va a permitir conectar dispositivos de almacenamientos grandes, rápidos y sin ocupar sitios en nuestra caja. Durante este año y 2015 veremos el aumento de ventas de esta conexión. Ya por último, vemos la posibilidad de realizar overclock a las memorias RAM hasta los 3300 mh. Bueno, esto hace llegar al límite de mhz que podemos alcanzar con las memorias DDR3.

Preguntas más frecuentes a tener en cuenta

– Mi disipador es compatible con el socket 1155 y 1556. ¿Lo es con el socket 1150? Sí, hemos testado diferentes placas bases y todas llevan los mismos agujeros que en los socket 1155 y 1156. – ¿Mi fuente de alimentación es compatible con Intel Haswell o Intel Devil Canyon/Haswell Refresh? No existen fuentes de alimentación con certificaciones Haswell. La mayoría de los fabricantes ya han sacado el listado de fuentes compatibles: Antec, Corsair, Enermax, Nox, Aerocool/Tacens y Thermaltake. Dando un 98% de compatibilidad absoluta.

Características técnicas

CARACTERÍSTICAS MSI Z97 GAMING 9 AC

CPU

Soporta 4 ª y 5 ª generación Intel ® Core ™ e Intel ® Pentium ® y Celeron ® procesadores para Socket LGA1150 Por favor, consulta al soporte de CPU para CPU compatible; la descripción anterior es sólo para referencia.

Chipset

Intel ® Z97 Express Chipset

Memoria

Soporta cuatro DDR3 1066/1333/1600/1866 * / 2000 * / 2133 * / 2200 * / 2400 * / 2600 * / 2666 * / 2800 * / 3000 * / 3100 * / 3200 * / 3300 * (* OC ) MHz DRAM, 32GB Max
arquitectura de memoria de canal dual
Soporta Intel ® Extreme Memory Profile (XMP)
Soporta no ECC, la memoria de un-buffered

Compatible Multi-GPU

Intel Z97 Express Chipset
6x puertos SATA de 6 Gb / s (SATA1 ~ 6)
1x puerto M.2 *
M.2 puerto soporta módulo M.2 SATA 6Gb / s
puerto M.2 apoya módulo PCIe M.2 hasta a 10 Gb / s de velocidad **
M.2 puerto soporta 4.2cm / 6 cm / 8 cm módulo longitud
Soporta RAID 0, RAID 1, RAID 5 y RAID 10 ***
Apoya Tecnología Smart Response de Intel ®, la tecnología Rapid Start ® Intel y Intel ® Smart Connect Tecnología ****
ASMedia ASM1061 Chipset
2 x puertos SATA de 6 Gb / s (SATA7 ~ 8)Soporta 3-Way tecnología AMD CrossFire ™ *
Soporta 2-Way NVIDIA ® SLI ™ La tecnología

Almacenamiento

6 x SATA 6.0 Gb / s (Intel Z97
1 x puerto SATA Express (usa 2 x puertos SATA
6.0 Gb / s mediante el Intel Z97)
4 x SATA 6.0 Gb / s (Marvell 88SE9172)

USB y puertos.

Intel Z97 Express Chipset
4 puertos USB 3.0 disponibles a través de los conectores USB internos
6 x puertos USB 2.0 (2 puertos en el panel posterior, 4 puertos disponibles a través de los conectores USB internos *) USB • ASMedia ASM1074 Chipset 6 x USB 3.0 – puertos en el panel posterior
ASMedia ASM1042 chipset
2 x puertos USB 3.0 en el panel posterior USB
* Conector JUSB1 interna soporta MSI Super Charger.

Red

Controlador • 1x Killer E2205 Gigabit LAN

Bluetooth Módulo de expansión • Wi-Fi/Bluetooth con Intel Dual Band Wireless-AC 7260 virutacompatible con Bluetooth v4.0 (incluye BLE * y Bluetooth 3.0 + HS)
* BLE: Bluetooth Low Energy
Audio Realtek ® ALC1150 Códec
7.1 canales de audio de alta definición
Compatible con la salida S / PDIF
CMedia CM6631A (por JAUD1)
USB audio 2.0 de alta velocidad
Conexion WIfiMódulo de expansión Wi-Fi/Bluetooth con Intel Dual Band Wireless-AC 7260 chip.
Soporta Wi-Fi 802.11 a / ​​b / g / n / ac, doble banda (2,4 GHz, 5 GHz) a la velocidad de 867 Mbps.
Apoyos Intel Wireless Display (WiDi)
Formato.Formato ATX: 30.5cm x 24.4cm
BIOSEl BIOS de la placa base proporciona “Plug & Play” que detecta los dispositivos periféricos y tarjetas de expansión de la placa base.

MSI Z97 Gaming 9 AC

MSI nos presenta su placa base en una caja de grandes dimensiones y con un diseño muy bonito. Donde destacan los colores rojos y negros de la serie Gaming. En la parte delantera tenemos la imagen del dragón y en la trasera todas las características y especificaciones técnicas.

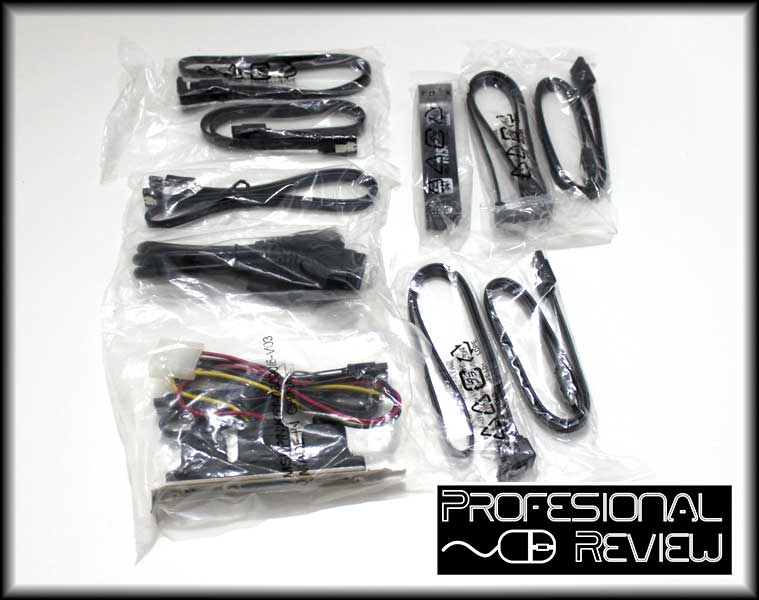

El bundle es muy completo y está compuesto por:

  • Placa base MSI Z97 Gaming 9 AC
  • 3 x pares de Cableado SATA.
  • Pegatina SATA.
  • CD con drivers y software.
  • Pegatina MSI Gaming.

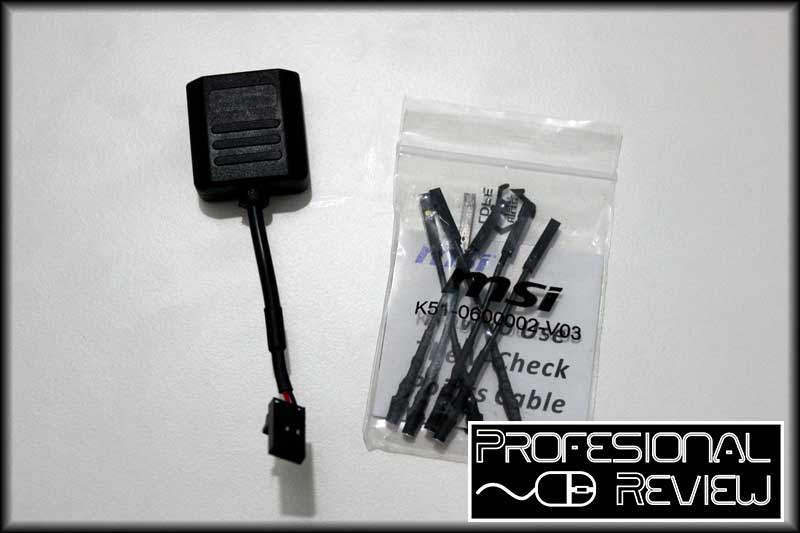

  • Claves para medir voltaje y ladron molex.
  • Wifi MSI AC.

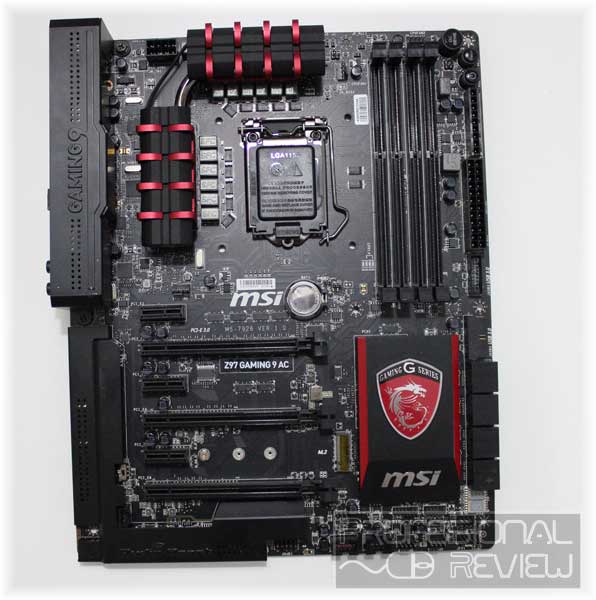

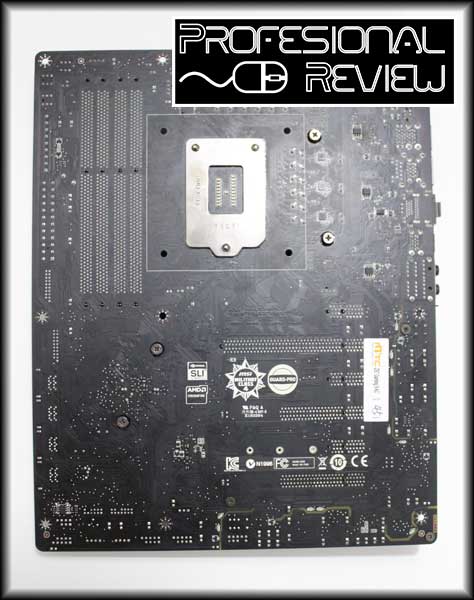

La MSI Z97 Gaming 9 AC es una de las tres más poderosas placas bases Z97 de MSI. Tiene formato ATX con medidas 30.5cm x 24.4cm y un diseño muy bonito, donde debemos destacar su PCB de color negro y las leves pinceladas en los disipadores con el color rojo. En la parte trasera no encontramos ninguna novedad destacable.

La placa base es compatible con procesadores Haswell de cuarta generación, incorpora el chipset Z97 y nos permite instalar hasta 32 GB DDR3 con velocidades de hasta 3300 mhz con O.C.

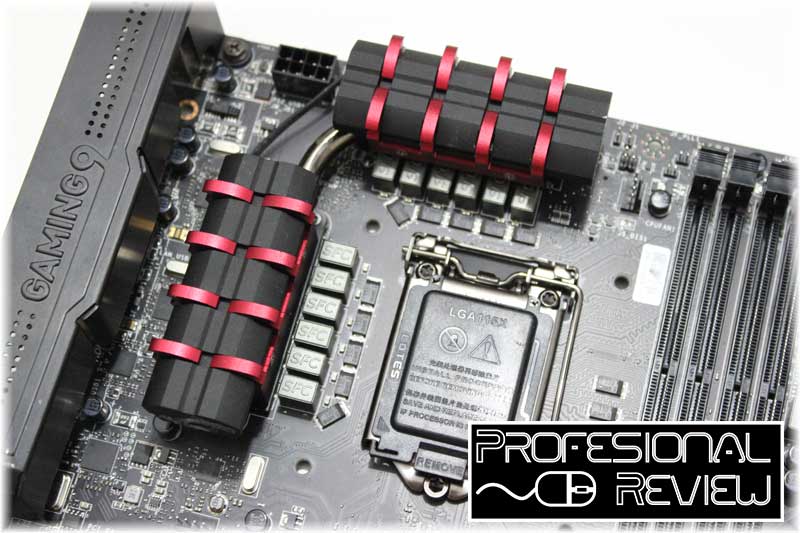

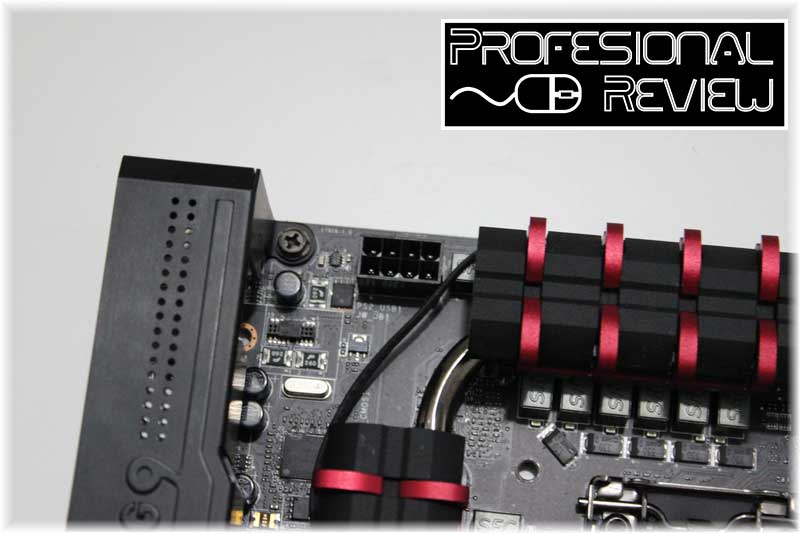

No debemos engañarnos esta placa base es ideal tanto para jugar como para realizar overclock. Esto se debe gracias a sus 12 fases de alimentación con componentes Military Class IV, Mosfets DrMOS  y capacidades de alta calidad (Hi-C CAAP, Chockes y CAP-Blacks).

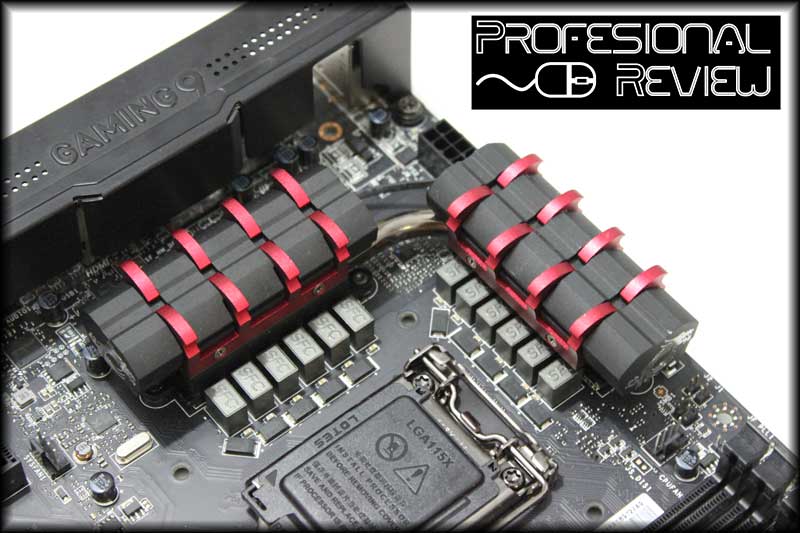

Respecto al sistema de refrigeración cuenta con dos gruesos y voluminosos disipadores tanto en la zona de las fases de alimentación como en el puente sur. Este último con un diseño espectacular, como presenciamos en las siguientes imágenes. Siempre mantiene fresco ambas zonas.

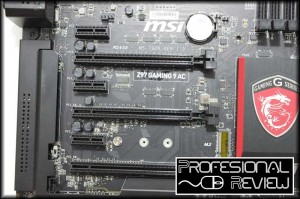

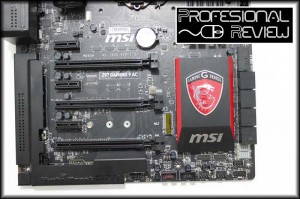

La placa base es compatible con sistemas multiGPU tanto de Nvidia (SLI) como de AMD (CrossFireX) con hasta 3 tarjetas gráficas. Presenta tres conexiones PCI a x16 y otras tres a PCI a X1. Las configuraciones compatibles con PCI Express 3.0. son las siguientes:

  • 1 GPU: x16.
  • 2 GPU: x8-x8.
  • 3 GPU: x8-x4-x4.

msiz97-gaming9ac-06 msiz97-gaming9ac-07

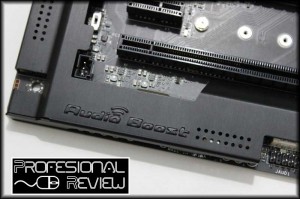

La tarjeta de sonido viene equipada con la tecnologia Audio Boost con el chip de apoyo Realtek ALC1150 y CMedia CM6631A para 8 canales. La verdad que viene muy preparada y con un excelente rendimiento.

msiz97-gaming9ac-13

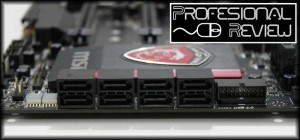

Tenemos 8 conexiones SATA III a 6Gb/s, seis de ellas (de la 1 a la 6) son de la propia Intel, mientras que los puertos SATA 7 y 8 son controlados por el chipset ASMedia ASM1061. Todos son compatibles con RAID 0, 1, 5 y 10 y la tecnología Rapid Start Technology.

msiz97-gaming9ac-12

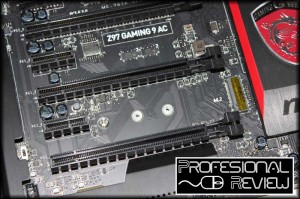

Tampoco debemos olvidarnos de la conexión M.2. de 10 Gb/s de velocidad que va controlado por el mismo chipset Z97. Echamos en falta una controladora SATA Express para futuros SSD con esta conexión.

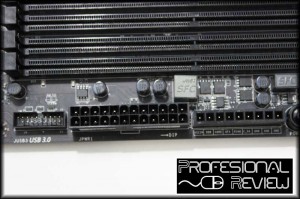

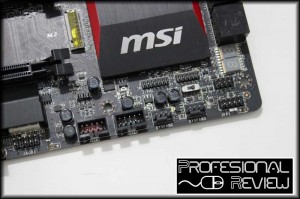

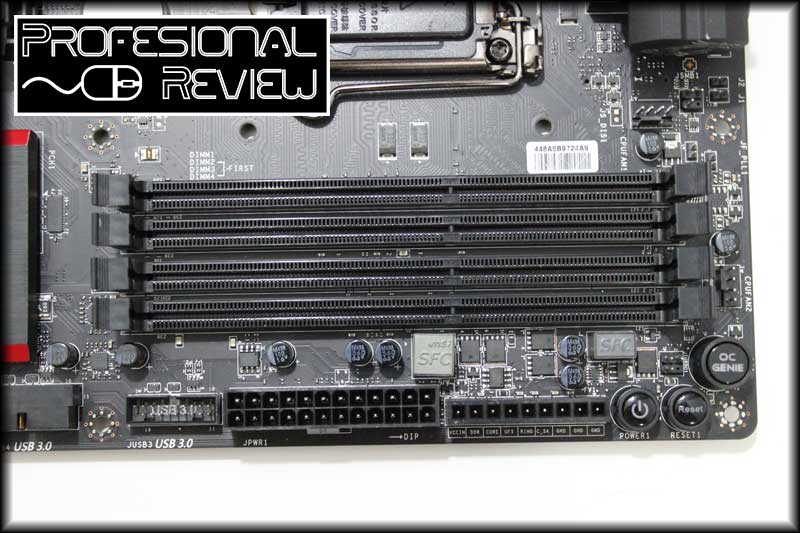

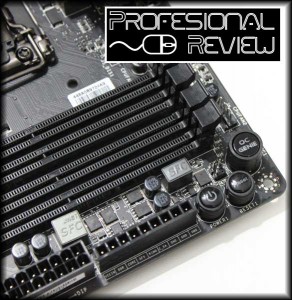

msiz97-gaming9ac-14Los pequeños detalles siempre me han gustado y MSI ha incorporado conexiones USB 2.0, USB 3.0 internas. Además de muchas conexiones para ventiladores, una BIOS dual, control voltaje, un panel de control para encender, resetear y realizar overclock de manera fácicl a 4200 mhz.

msiz97-gaming9ac-08 msiz97-gaming9ac-17



msiz97-gaming9ac-msiz97-gaming9ac-26

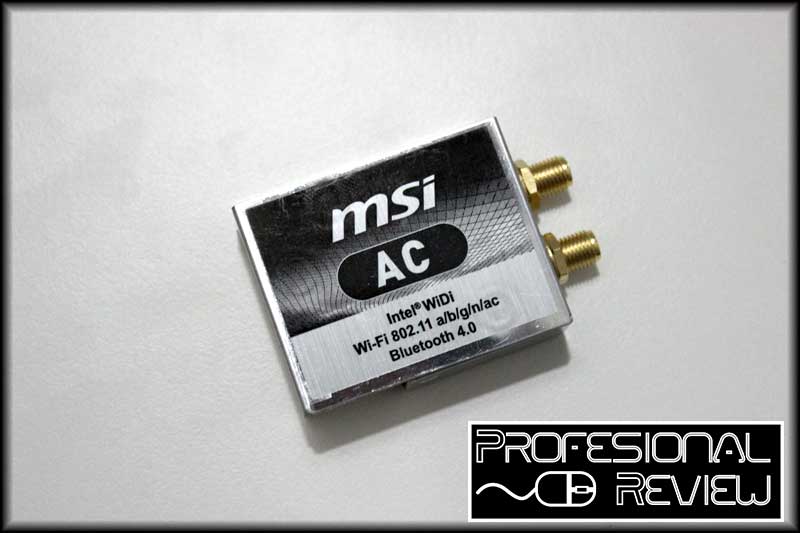

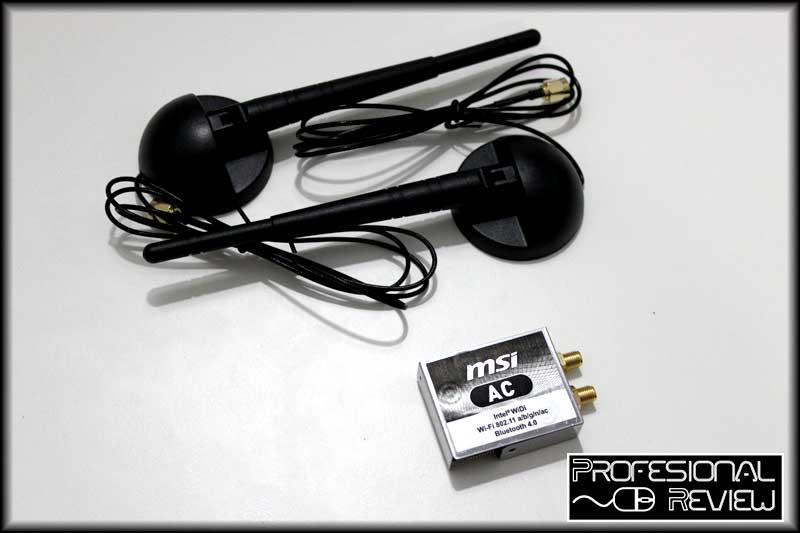

Respecto a la conectividad nos encontramos que MSI ha incorporado una tarjeta de red ideal para los jugadores más profesionales como la Killer E2205 con conexión Gigabit. Esta es lo más de lo más… Aunque tampoco se ha olvidado de las conexión inalámbrica o wifi con un receptor con antes 802.11 ac/b/g/n, bluetooth 4 y WIDI gracias al chip Intel.

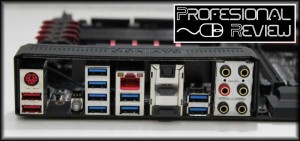

Ya cuando nos vamos a la parte trasera nos encontramos que incluye bastante conectores traseros:

  • PS/2.
  • 2 x USB 2.0.
  • 8 x USB 3.0
  • HDMI.
  • Displayport.
  • Conexiones de la tarjeta de sonido.

msiz97-gaming9ac-19

BIOS UEFI

MSIZ97-Gaming-9AC-BIOS

MSI nos ofrece una de las mejores BIOS y más sencilla del mercado. Si estamos buscando realizar un overclock con apenas 4 pasos, MSI te lo da. Si buscas el control de los ventiladores, también te lo ofrece. Monitorización de todos los componentes conectados, también nos lo ofrece. Es una de mis BIOS favoritas. ¡Buen trabajo MSI!

Banco de pruebas y tests

BANCO DE PRUEBAS

Procesador:

Intel i7 4790k

Placa Base:

MSI Z97 Gaming 9 AC

Memoria:

G.Skills Trident X 2400mhz.

Disipador

Noctua NH-U14S

Disco Duro

Samsumg 840 250GB

Tarjeta Gráfica

GTX780

Fuente de Alimentación

Antec HCP 850

Para comprobar la estabilidad del procesador y la placa base, hemos realizado un OC extremo de hasta 4800 mhz con Prime 95 Custom por refrigeración líquida. La gráfica que hemos utilizado es una Gigabyte GTX780 Rev 2.0. Pasamos a los resultados:

TESTS

3dMark Vantage:

P41040

3dMark11

P15731 PTS

Crysis 3

43 FPS

CineBench 11.5

10.8 fps.

Resident EVIL 6 Lost Planet Tomb Raider Metro

1430 PTS. 133 FPS. 75 FPS 69 FPS

Palabras finales y conclusión

La MSI Z97 Gaming 9 AC se trata de una placa base con formato ATX diseñada para los más jugones del mundo. Cuenta con 12 fases de alimentación para realizar overclock a los procesadores Haswell y Devil’s Canyon de última generación. Nos permite instalar hasta 32 GB de memoria RAM DDR3 hasta una velocidad de 3300 Mhz, tarjeta de red Killer, conexión inalámbrica AC y un sistema de hasta 3 tarjetas gráficas PCI Express 3.0.

Respecto a la refrigeración hemos acabado muy contento ya que hemos puesto nuestro Intel i7-4790K a unas frecuencias excelentes: 4800 mhz con 1.44v y nunca sobre pasando los 77ºC jugando a juegos como Battlefield 4, Diablo 3 y Tomb Raider. ¡Muy buen trabajo!

Cuenta con conexiones de almacenamiento de 8 conexiones SATA y una conexión M.2. más que suficiente para satisfacer las necesidades de cualquier usuario. Aunque me hubiera gustado que incluyerá al menos una conexión SATA Express…

En definitiva, si estas buscando una placa ideal para jugar y a la vez que permite un gran overclock la MSI Z97 Gaming 9 AC es una de las mejores elecciones. Su precio en tienda oscila los 260€.

VENTAJAS

INCONVENIENTES

+ DISEÑO.

– NO INCLUYE SATA EXPRESS.
+ILUMINACIÓN LED.

+ 12 FASES DE ALIMENTACIÓN.

+ 8 CONEXIONES SATA Y M.2.

+ TARJETA DE SONIDO AUDIO BOOST.

+ GRAN RENDIMIENTO Y EXPERIENCIA GAMING.

El equipo de Profesional Review le otorga la medalla de oro:

Medalla-de-oro1-300x300

MSI Z97 Gaming 9 AC

Calidad de los componentes
Capacidad de overclock
Sistema MultiGPU
BIOS
Extras
PRECIO

9.1/10

La placa gamer por excelencia.
