Review: ASUS P8Z77-V PRO/THUNDERBOLT


Asus e Intel han trabajado con mucha esfuerzo para lanzar la primera placa base con la tecnología Thunderbolt. El resultado final ha sido la P8Z77-V PRO/THUNDERBOLT. Durante este análisis veremos algunas pequeñas mejoras respecto a la Asus P8Z77-V PRO que ya analizamos hace unos días.

Producto cedido por:

Estas nuevas placas se caracterizan por tener el nuevo chipset Z77 de Intel. Son compatibles con todos los “Sandy Bridge” Core I3, Core i5 y  Core i7 y todos los “Ivy Bridge”. El nuevo chipset ofrece pocas características que se diferencie del Chipset Z68, tales como;

  • Procesadores Ivy Bridge LGA1155.
  • Puertos nativos USB 3.0 (4).
  • Capacidad de OC.
  • Máximo 4 modulos de DIMM DDR3.
  • PCI Express 3.0.
  • Fases digitales.
  • Tecnología Intel RST.
  • Intel Smart Response Technology (Z77 & H77).
  • Dual UEFI BIOS. (dependera del modelo y del fabricante).
  • Wifi + Bluetooth (dependera del modelo y del fabricante).

A continuación una tabla para ver las diferencias entre los chipsets actuales del socket 1155:

De hecho debemos recordar a nuestros lectores que el 90% de las placas P67 y Z68 son compatibles con “Ivy Bridge” con una actualización de BIOS.

Tampoco os queremos aburrir con mucha información, pero vemos necesarios destacar las nuevas ventajas del procesador Ivy Bridge:

  • Nuevo sistema de fabricación a 22 nm.  Aumentando la capacidad de Overclock y disminuyendo la temperatura.
  • Nuevo generador de números aleatorios que quedaron fuera de “Sandy Bridge”.
  • Aumenta el multiplicador máximo de 57 a 63.
  • Aumenta el ancho de banda de la memoria de 2133 a 2800mhz (En paso de 200 mhz).
  • Su GPU incluye instrucciones DX11 aumentando un rendimiento del ~55%.
Ahora incluimos una tabla con los nuevos modelos de procesadores Ivy Bridge 22nm:
ModeloCores / HilosVelocidad/ Turbo BoostL3 CachéProcesador GráficoTDP
I7-37704/83.3/3.98MBHD400077W
I7-37704/83.3/3.98MBHD400077W
I7-3770S4/83.1/3.98MBHD400065W
I7-3770T4/82.5/3.78MBHD400045W
I5-35704/43.3/3.76MBHD400077W
I5-3570K4/43.3/3.76MBHD400077W
I5-3570S4/43.1/3.86MBHD250065W
I5-3570T4/42.3/3.36MBHD250045W
I5-3550S4/43.0/3.76MBHD250065W
I5-3475S4/42.9/3.66MBHD400065W
I5-3470S4/42.9/3.63MBHD250065W
I5-3470T2/42.9/3.63MBHD250035W
I5-34504/42.9/3.63MBHD250077W
I5-3450S4/42.8/3.56MBHD250065W
I5-33004/43/3.2º6MBHD250077W
I5-3300S4/42.7/3.26MBHD250065W


CARACTERÍSTICAS ASUS P8Z77-V PRO THUNDERBOLT

CPU

Intel® Procesadores Socket 1155 for 3rd/2nd Generation

Soporta CPU Intel® 22 nm

Soporta Intel® Turbo Boost Technology 2

Soporta Intel® 32 nm CPU

Chipset

Tecnología Thunderbolt

Intel Z77

Compatible con salida VGA
Ratio de transferencia de datos hasta 10 Gbps
En cadena hasta 6 dispositivos Thunderbolt

Memoria

4 x DIMM, Max. 32GB, DDR3 MHz Non-ECC, Un-buffered Memory 2600 MHZ CON OC.

Dual Channel Arquitectura de memoria

Compatible con Intel® Extreme Memory Profile (XMP)

Gráfica

Procesador gráfico integrado

Compatible con salida Multi VGA: HDMI/DVI/RGB/DisplayPort puertos

– Compatible HDMI con una resolución máxima de 1920 x 1200 @ 60 Hz

– Compatible DVI con una resolución máxima de 1920 x 1200 @ 60 Hz

– Compatible RGB con una resolución máxima de 2048 x 1536 @ 75 Hz

– Compatible DisplayPort con una resolución máxima de 2560 x 1600 @ 60 Hz

Compatible con Intel® HD Graphics, InTru™ 3D, Quick Sync Video, Clear Video HD Technology, Insider™

Compatible Multi-GPUCompatible con NVIDIA® Quad-GPU SLI™ Technology Compatible con AMD Quad-GPU CrossFireX™ TechnologyCompatible con AMD 3-Way CrossFireX™ TechnologyCompatible con LucidLogix® Virtu™ MVP Technology *2

Slots de expansión

3 x PCIe 3.0/2.0 x16
2 x PCIe 2.0 x16
2 x PCIe 2.0 x1

Almacenamiento

Intel® Z77 chipset : 2 x SATA 6Gb/s port(s), gris
4 x SATA 3Gb/s port(s), azul
Compatible con Raid 0, 1, 5, 10
Compatible con Intel® Smart Response Technology
ASMedia® PCIe SATA controller :
2 x SATA 6Gb/s port(s), azul marino
RedIntel® 82579V, 1 x Controladora de red GigabitIntel® LAN- Interconexión dual entre la controladora de red integrada la capa física (PHY)
Red inalámbrica de datosWi-Fi 802.11 b/g/n Comptaible con frecuencia 2.4GHz banda simple.
AudioRealtek® ALC892 8 canales CODEC de audio de alta definición- Compatible con: Jack-detection, Multi-streaming, Front Panel Jack-retaskingCaracterísticas de audio:– Absolute Pitch 192kHz/ 24-bit True BD Lossless Sound- Salida S/PDIF óptica en panel trasero- DTS Ultra PC II- DTS Connect
Puertos USBControladora ASMedia® USB 3.0 : *74 x puerto(s) USB 3.0 (2 en panel posterior, azul, 2 en placa)Intel® Z77 chipset : *74 x puerto(s) USB 3.0 (2 en panel posterior, azul, 2 en placa)Intel® Z77 chipset :10 x puerto(s) USB 2.0 (2 en panel posterior, negro, 8 en placa)
E/S panel trasero1 x Puerto combo teclado/ratón PS/2
1 x DVI-D
1 x D-Sub
1 x Puerto Thunderbolt
1 x HDMI
1 x Red (RJ45)
4 x USB 3.0
1 x Salida S/PDIF óptica
6 x Jack(s) de audio
1 x WLAN connector(s) for ASUS wireless module
BIOS64 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a, BIOS multilingüe,ASUS EZ Flash 2, ASUS CrashFree BIOS 3, F12 PrintScreen, F3 Shortcut Function e información de memoria ASUS DRAM SPD (Serial Presence Detect).
Formato de fábricaATX Formato de fábrica12 pulgadas x 9.6 pulgadas ( 30.5 cm x 24.4 cm )

ASUS ha incluido la tecnología Thunderbolt I/O en sus placas base, una tecnología llamada a revolucionar la velocidad a la que los periféricos y las pantallas funcionan. Con una velocidad bidireccional máxima que alcanza los 10 Gbps, esta tecnología es 2 veces más rápida que USB 3.0 y veinte veces más que USB 2.0. Además, permite conectar hasta 6 dispositivos en serie sin necesidad de emplear switch alguno. Por ejemplo, los usuarios podrán conectar dispositivos de almacenamiento Thunderbolt, dispositivos de captura de video HD y una pantalla HD a una cadena Thunderbolt. También podrán conectar pantallas DisplayPort, DVI, HDMI o VGA con el correspondiente adaptador.

La tecnología Dual Intelligent Processors fue la primera en implementar dos chips que regulaban el consumo e impulsaban el rendimiento (EPU y TPU). El diseño de nueva generación Dual Intelligent Processors 3 añade el control digital de la alimentación SMART DIGI+ que incluye múltiples controladores de los voltajes de la CPU, iGPU y la memoria DRAM. También incorpora la posibilidad de mejorar el rendimiento mediante un único clic, niveles seleccionables de Vatios, un control de la alimentación más simple y un consumo reducido personalizable desde la unidad AI Suite II.ASUS Wi-Fi GO! permite disfrutar de tu entretenimiento favorito de modo más conveniente. Sus funciones inalámbricas como streaming DLNA te permiten disfrutar de un PC Home Theater y acceder a tu PC desde un smartphone o tablet. ASUS Wi-Fi GO! te permite disfrutar de la conectividad inalámbrica del futuro hoy.

  • Hotspot Wi-Fi para comodidad del usuario: conéctate desde cualquier lugar de tu casa gracias al punto de acceso y a la detección de dispositivos automática. Crea tu red sin necesidad de un router extra
  • Transforma tu smarphone o tablet en un mando a distancia:
    • Escritorio remoto: Controla tu PC desde un dispositivo móvil desde tu dispositivo portátil mediante el escritorio remoto.
    • Controla tu PC mediante movimientos: divertido y personalizable. Ahora podrás utilizar el sensor de movimientos de tu smartphone o tablet para rebobinar, avanzar, pasar canciones con el perfil de control de movimiento. Incluso podrás programar escenarios de movimiento para crear tus propios juegos
    • Remote keyboard and mouse: sit back and control your computer by using your tablet’s built-in QWERTY keyboard to type and click !
      (Descarga Wi-Fi GO! Remote a tus dispositivos móviles desde Android market o App store)

LucidLogix® Virtu MVP con tecnología HyperFormance™ mejora hasta un 60% el resultado 3DMark Vantage de tu gráfica dedicada. Compatible con gráficas integradas Intel® y equipos PC con Windows® 7, combina la potencia de las gráficas dedicadas con la iGPU. El nuevo diseño de Virtual Sync elimina el efecto bandera de la pantalla y ofrece un entorno de mayor calidad para juegos. LucidLogix Virtu MVP es capaz de asignar las tareas a la gráfica que se encuentra en unas condiciones más adecuadas, basándose en la potencia, recursos y la carga de cada una de éstas, lo que permite disfrutar de unas conversiones de vídeo 3 veces más rápidas con Intel® Quick Sync sin que la renderización 3D ni el rendimiento de los juegos se vea afectado negativamente. Esta tecnología también reduce el consumo de la gráfica dedicada casi a cero cuando su uso no es necesario. En resumen, LucidLogix Virtu MVP ofrece un entorno gráfico con una flexibilidad y eficiencia ideal para usuarios en busca de la perfección.

La tecnología FAN Xpert 2 nos permite dos modos de ajuste:

Modo de ajuste automático
Basada a nivel hardware, la tecnología ASUS Fan Xpert 2 incluye un modo de ajuste automático que, mediante la detección de la velocidad, escanea las características de cada ventilador y permite que, mediante un simple clic, el usuario establezca un equilibrio ideal entre refrigeración y ruido para cada uno de los ventiladores del sistema.
Modo velocidad constante
Este modo minimiza el ruido creado por los ventiladores y reacciona ante variaciones de la carga del sistema.

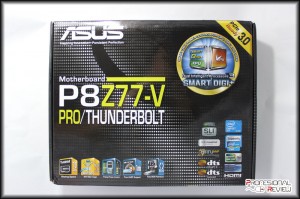

Ya nos suena familiar este formato de caja. Como siempre destacamos el modelo de la placa bien grande, sus funciones especiales: PCI Express 3.0, Smart Digi+, compatibilidad con Ivy Bridge…

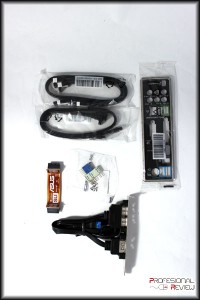

La caja incluye:

  • Placa Base ASUS P8Z77-V PRO/THUNDERBOLT
  • Cables SATA
  • Puerto USB 3.0. externos
  • Chapa trasera.
  • Puente SLI
  • Manual de instrucciones.
  • Antena Wifi 802.11 b/g/n.

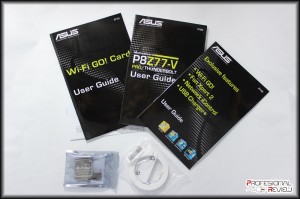

Gran gama de manuales y guías rápidas.

También incluye un tarjeta de red inalámbrica M-PCI con su antena.

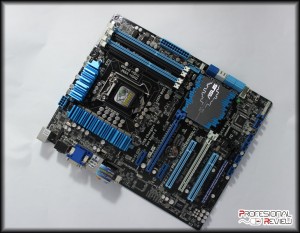

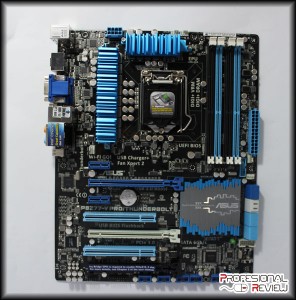

 Vista general de la placa base.

Los colores primarios son el azul y negro. Estéticamente es igual que toda la serie P8Z77.

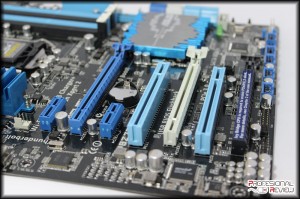

La distribución de los puertos PCI Express nos permite instalar tres tarjetas gráficas, una tarjeta de sonido y una tarjeta de red PCI.

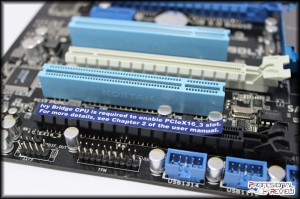

Una de sus novedades es la incorporación de un tercer puerto PCI 16x 3.0.

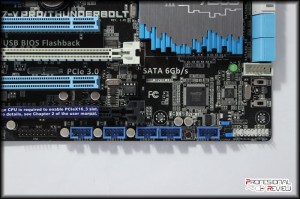

¿Problemas con conexiones USB Externas? No se preocupe Asus ha incorporado hasta 5 puertos USB internos.

Como toda la serie Z77 nos permite tener hasta 32GB DDR3 a 2133 mhz.

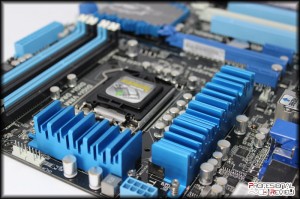

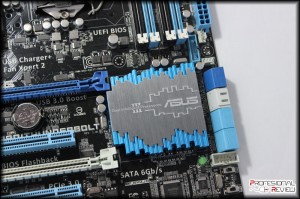

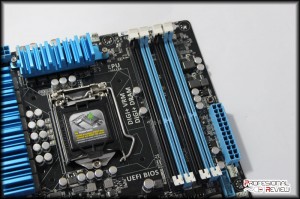

La refrigeración es uno de sus puntos fuertes. Bonitos y robustos disipadores para las fases de alimentación y el puente sur.

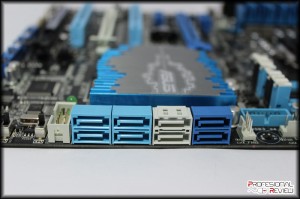

Incluye 8 puertos SATA 3.0/6.0.

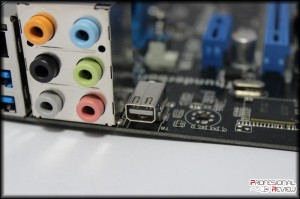

Y la tan ansiada salida Thunderbolt. Una lástima que no tengamos ninguna unidad con esta conexión para realizar pruebas de rendimiento.

BANCO DE PRUEBAS

Procesador:

Intel 2600k

Placa Base:

Asus P8Z77V-PRO/THUNDERBOLT

Memoria:

Kingston Hyperx PNP 2x4GB

Disipador

Corsair H60

Disco Duro

Kingston Hyperx 120gb

Tarjeta Gráfica

ASUS GTX580 DCII

Fuente de Alimentación

Thermaltake TouchPower 1350W

Al igual que hicimos con la Asus P8Z7-V PRO hemos comprobado la la estabilidad del sistema, realizando un overclock de 4800 mhz a la CPU con Prime 95 Custom y una tarjeta gráfica GTX580 a 780mhz. Obteniendo los siguientes resultados:

TESTS

3dMark Vantage:

251480 PTS TOTAL.

3dMark11

P5783 PTS.

Heaven Unigine v2.1

46.6 FPS y 1150 PTS.

CineBench

OPENGPL: 63.5 Y CPU: 8.61

Como podemos apreciar los resultados son muy parecido y hemos necesitado el mismo voltaje que la P8Z77-V PRO normal.

Apenas existen diferente entre la Asus P8Z77-V Pro/Thunderbolt y la ASUS P8Z77-V Pro son pocas pero importantes: incorporación del cargador Asus G51V,  diseño de alimentación dispone ahora de 12 fases en vez de las 16. Una tercera ranura PCI-Express 3.0 X16 y pierde dos puertos USB 3.0.

Para probar su rendimiento hemos utilizado un I7 2600k con un overclock de 4800 mhz y una GTX580 Direct CU II, he obtenido el mismo voltaje (aunque tenemos menos fases) y rendimiento que cuando hice los tests de la P8Z77-V Pro.  Por ejemplo, he obtenido 3DMARK11 P5783 PTS.

Me ha gustado mucho sus dos tarjetas de red Intel y el tercer PCI 16x con soporte PCI Express 3.0. Esto nos da un pequeño plus en el ancho de banda de sistema MultiGPU.

El puerto Thunderbolt no he podido probarlo porque no tengo ningún periférico ni unidad de almacenamiento con la conexión. No me ha hecho mucha gracia perder los dos puertos USB 3.0, que sí teníamos en la versión normal.

En definitiva, la placa Asus P8Z77-V PRO/Thunderbolt es una gran opción para montar un equipo de gama alta gaming. Nos ofrece estabilidad, robustez y fiabilidad.

VENTAJAS

INCOVENIENTES

+ ATRACTIVO DISEÑO.

– MÁS USB 3.0..

+ COMPATIBLE CON IVY BRIDGE

+ MULTIGPU PCI EXPRESS 3.0.

+ THUNDERBOLT.

+ BUENA CAPACIDA DE OVERCLOCK.

+ EXCELENTE RENDIMIENTO..

El equipo de Profesional Review le otorga la medalla de oro:
