Zen 6 vs Zen 5: novedades y cambios en la nueva microarquitectura de AMD

La microarquitectura Zen 6 promete mejoras en eficiencia, IPC y capacidades de IA frente a Zen 5, marcando el siguiente salto evolutivo en procesadores AMD. Conocer las novedades y mejoras es clave para predecir qué es lo que nos espera para esta nueva generación, y si podrá ser un buen rival para lo que prepara Intel.

Tabla comparativa Zen 5 vs Zen 6

Característica Zen 5 Zen 6
Foco del diseño Evolución basada en Zen 4. ~10–15% vs Zen 4 Rediseño mucho más profundo orientado a mejorar el throughput y paralelismo. Rumores ~10–15% vs Zen 5
Codename Nirvana Morpheus
Nodo de fabricación CCD TSMC N4 / N4P (4 nm) TSMC N2 (2 nm)
Diseño chiplet CCD + IOD CCD + IOD mejorado, manteniendo filosofía modular
Núcleos por CCD 8 núcleos 12 núcleos
Organización CCX 1 CCX unificado de 8 núcleos Probable CCX unificado de 12 núcleos
Caché L3 por CCD 32 MB 48 MB
Ratio L3 por núcleo 4 MB por núcleo 4 MB por núcleo (se mantiene)
Tamaño aproximado CCD ~71 mm² ~76 mm²
Frontend Más ancho que Zen 4, mejoras en predictor y fetch Diseño todavía más ancho y agresivo
Dispatch Menor que 8-wide 8-wide dispatch
SMT SMT2 SMT2 con reparto dinámico de slots de dispatch
AVX-512 Soporte completo introducido en Zen 5 AVX-512 ampliado y más orientado a IA/vectorización
Capacidades IA Mejoras moderadas Nuevos tipos de datos IA y más pipelines IA
Nuevas extensiones ISA AVX-512, mejoras FP AVX512_FP16, AVX_VNNI_INT8, AVX_IFMA, AVX512_BMM, etc.
Floating Point / Vector Mejorado respecto a Zen 4 Mucho más fuerte en vectorización y throughput FP
Scheduler Diseño clásico unificado Posible división en múltiples schedulers especializados para tipos de instrucciones distintos
Interconexión interna Infinity Fabric (IF) refinado D2D “Sea of Wires” más ancho y rápido
Escalabilidad escritorio Hasta 16 núcleos Hasta 24 núcleos
Escalabilidad servidor/HPC EPYC Turin hasta 192 Zen 5c EPYC Venice hasta 256 núcleos
Frecuencias objetivo ~5.7–6 GHz Rumores de hasta ~7 GHz
Compatibilidad socket AM5 AM5 (mantiene compatibilidad)
3D V-Cache Continuidad prevista de X3D
Enfoque competitivo Intel Arrow Lake / Lunar Lake Intel Nova Lake y Xeon next-gen

Te recomiendo leer sobre los mejores procesadores de la actualidad

Diseño en chiplets, núcleos y cachés

Zen 6 mantiene la arquitectura modular en chiplets de Zen 5. Cada procesador sigue compuesto por uno o varios CCD (CPU chiplet) más un chiplet I/O con controlador de memoria y E/S. Lo nuevo es el diseño del CCD, ya que en Zen 5 cada CCD tenía 8 núcleos (16 hilos), 8 MB de caché L2 y 32 MB de L3, fabricados en 4 nm, mientras que en Zen 6 cada CCD acomoda hasta 12 núcleos (24 hilos) con 12 MB de L2 y 48 MB de L3 (TSMC 2 nm). Esto supone un incremento del 50 % en núcleos e igual proporción en L2/L3 por CCD.

Así, un procesador con dos CCD puede llegar a 24C/48T, 24 MB L2 y 96 MB L3 totales, por ejemplo, el hipotético Ryzen 9 10950X tendría 24C/48T, 24 MB L2 y 96 MB L3, frente a 16C/32T, 16 MB L2 y 64 MB L3 de su homólogo Zen 5 (Ryzen 9 9950X).

Zen 6 continúa usando el socket AM5, igual que Zen 5, facilitando la compatibilidad con placas base existentes tras una actualización de UEFI.

El aumento de núcleos y caches va acompañado de mejoras en el IPC: las filtraciones indican +10–15 % de IPC sobre Zen 5, junto con frecuencias pico de unos 6,0–6,2 GHz en cargas ligeras. Para contexto, Zen 5 alcanzó ~5,7 GHz de pico, por lo que Zen 6 sumaría ~300–500 MHz extra en cargas de uno o dos hilos.

Además, Zen 6 mejora el controlador de memoria o MMU integrada, ya que soportará DDR5 a ~8000 MT/s de forma nativa (vs ~5600 MT/s garantizados en Zen 5). Esto triplica el ancho de banda teórico de memoria, aprovechando mejor los núcleos adicionales.

Te puede interesar conocer más sobre cómo montar tu propio PC

Caché L3 apilada (3D V-Cache)

AMD Procesadores 3D V-Cache

Zen 5 ya introdujo CPUs X3D con caché L3 apilada en 3D de 64 MB (2×32 MB por CCD). Zen 6 sigue esta idea con una 2.ª gen. de 3D V-Cache. Como la capacidad L3 por CCD crece a 48 MB, el chiplet apilado ahora ofrecería 96 MB de L3 en 3D por CCD. Esto significa un total de ~192 MB en un procesador de dos CCD con 3D (vs 128 MB en Zen 5 X3D). A mayor caché L3, la escalada del rendimiento en juegos y aplicaciones dependientes de caché L3 será más pronunciada.

No sabemos si habrá un Ryzen 10000X3D2 aún…

Arquitectura interna del núcleo: ancho de emisión y unidades ALU/FPU

zen 5

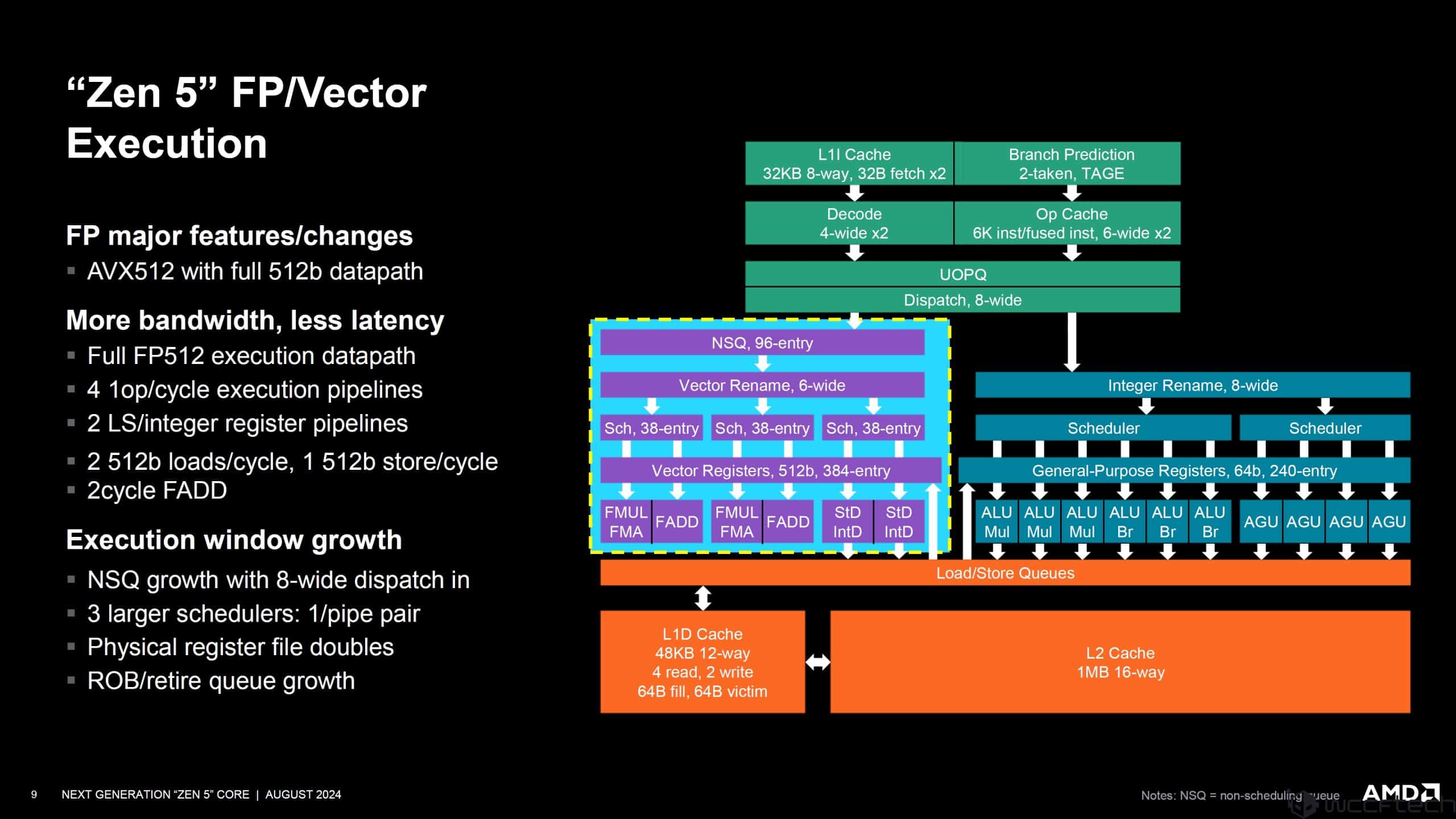

Las filtraciones de AMD indican que el núcleo Zen 6 tiene un front-end muy ancho. Por ejemplo, un motor de despacho de 8 vías con SMT (2 hilos por núcleo). Esto es superior a Zen 5 (which used 6 ALUs) y permite procesar más instrucciones por ciclo. AMD ha preparado contadores internos dedicados para cuantificar espacios de despacho vacíos y conflictos de SMT, evidenciando el enfoque en ancha emisión y multihilo.

En el plano de las unidades aritmético-lógicas o de ejecución, Zen 6 expande las capacidades. Con soporte nativo AVX-512 de 512 bits para todos los formatos (doble precisión FP64, simple FP32, medio FP16 y BF16), incluyendo operaciones FMA/MAC y extensiones VNNI (int8), AES y SHA. A diferencia de Zen 5, que ya tenía AVX-512 (con pipelines ampliadas a 512-bit en desktop), Zen 6 maneja internamente estos vectores de modo que puede sostener un throughput de 512 bits/ciclo suficiente para saturar los contadores tradicionales.

Según Tom’s Hardware, Zen 6 puede procesar “tanto trabajo vectorial por ciclo que supera las técnicas convencionales de medición”.

El procesador también mejora la estructura de programación de enteros. Se menciona la existencia de seis dominios separados de scheduler entero, lo que significa que los recursos aritméticos se dividen en regiones independientes para reducir latencias y congestión interna. En Zen 5 ya había 6 ALUs, y Zen 6 mantiene (o distribuye) esa capacidad con una lógica refinada. En conjunto, estas mejoras en la lógica interna aumentan el IPC neto frente a Zen 5, además de permitir mayor paralelismo.

Nueva interconexión chiplet D2D (sea of wires)

d2d

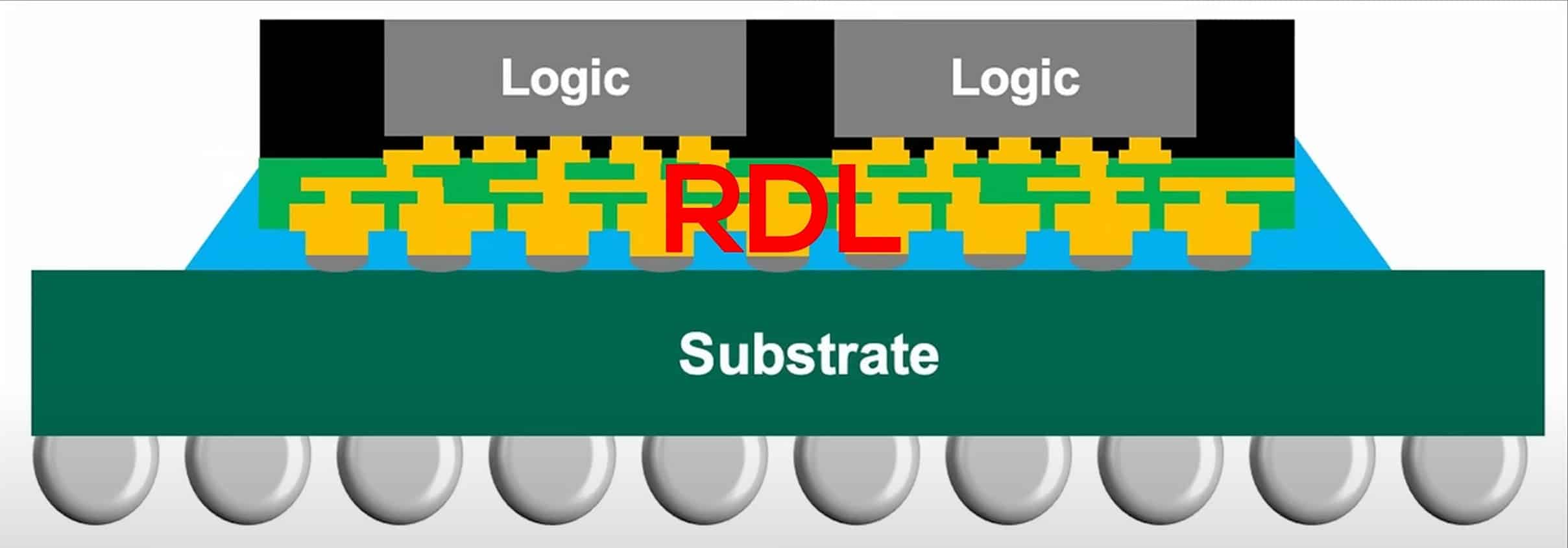

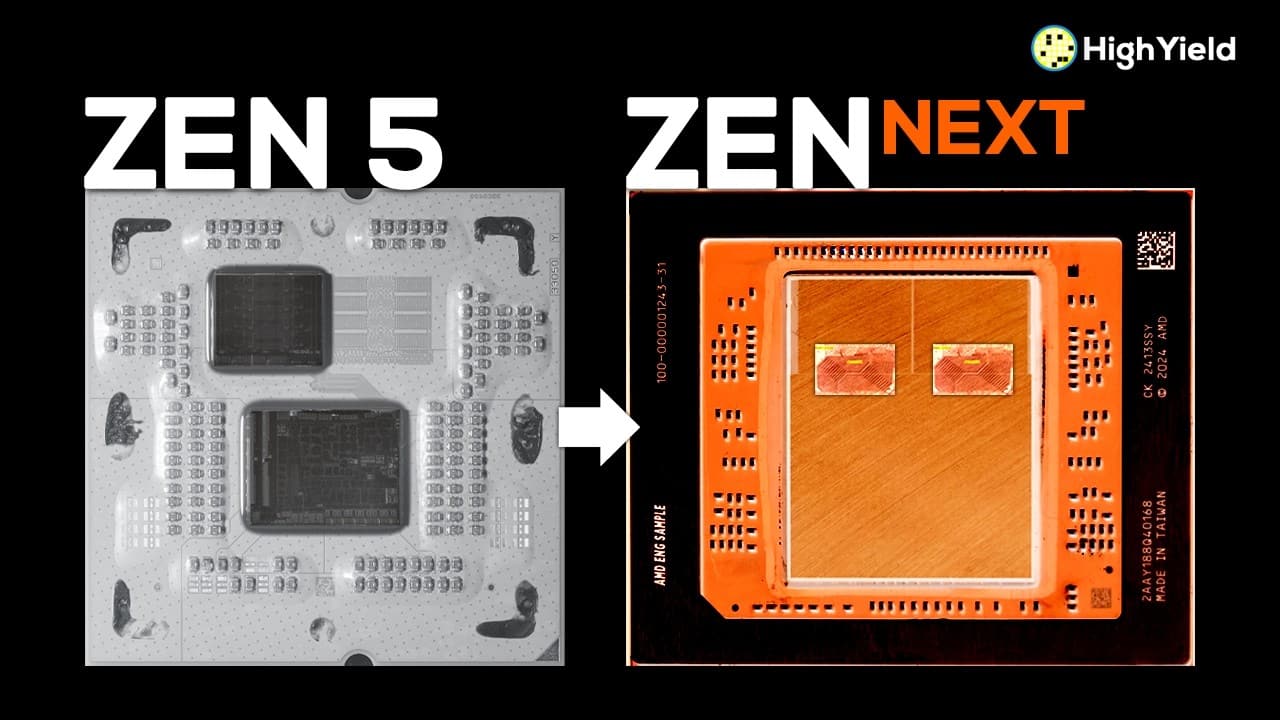

Uno de los cambios más revolucionarios de Zen 6 está en el enlace die-a-die (CCDs↔IOD). Hasta Zen 5 se usaban canales SERDES de alta velocidad, pero Zen 6 adopta un esquema tipo “mar de cables” (miles de trazas paralelas cortas en capas RDL del sustrato). Esta arquitectura ya se vio en los APUs Ryzen AI (Strix Halo). El resultado es una gran reducción de latencia y consumo en la comunicación chiplet. Se estima que mover datos entre CCD e IOD consume ~90 % menos energía.

Además, el ancho de banda crece drásticamente al sumar trazas paralelas, liberando a cada CCD para acceder a más memoria sin cuellos de botella. En la práctica, Zen 6 tendrá un interconector más ancho y rápido que en generaciones previas, con latencias sensiblemente inferiores. Esto beneficiará especialmente cargas multi-chiplet (EPYC multinúcleo) y aplicaciones sensibles a la memoria.

d2d

Extensiones de instrucción avanzadas (ISA)

Zen 6 incorpora varias instrucciones nuevas en conjunto con Intel (grupo x86 Ecosystem). Destacan:

  • FRED, una nueva forma de manejar interrupciones/sistemas (reemplaza el viejo sistema que llevan arrastrando desde el 80286), así como nuevas instrucciones de multiplicación matricial y de reversión de bits. El soporte de FRED, en particular, moderniza el manejo de interrupciones, prometiendo menores sobrecargas al cambiar de contexto y mejor estabilidad del sistema.
  • En el ámbito SIMD, AMD añade extensiones AVX-512 aún más potentes: los bancos de registradores y las unidades vectoriales de Zen 6 soportan AVX512_BMM (matrices de bits), AVX_NE_CONVERT, AVX_IFMA (multiplicación entera), AVX_VNNI_INT8 y AVX512_FP16. Estas características harán a Zen 6 especialmente apto para cargas de inteligencia artificial y cómputo de precisión mixta.

Conclusión

Zen 6 amplía y refina cada bloque funcional de Zen 5, con muchos más cambios esperados que en Zen 5 respecto a Zen 4. Es decir, se puede hablar de que es una «revolución», no una simple evolución. Además, lo positivo es que conserva el socket AM5, pero con las mejoras introducidas se espera que sus capacidades de ejecución en aplicaciones de IA, cálculo y gaming sean muy superiores.
