Vuelve NZXT a nuestra mesa de trabajo, y el chasis que analizamos hoy es el NZXT H6 RGB+, uno de los más destacados y novedosos de la marca, mejorando el H6 Flow RGB en tamaño, capacidad, ventilación incluida y personalización con cristal envolvente sin uniones.
Y es que cuenta con un total de 7 ventiladores con dos tándems de 3 unidades en configuración reversa para frontal y zona inferior, todos ellos gestionados con el controlador NZXT CAM Control Hub Lite en iluminación RGB y PWM.
Agradecemos NZXT su confianza en nosotros por enviarnos este chasis para su análisis.

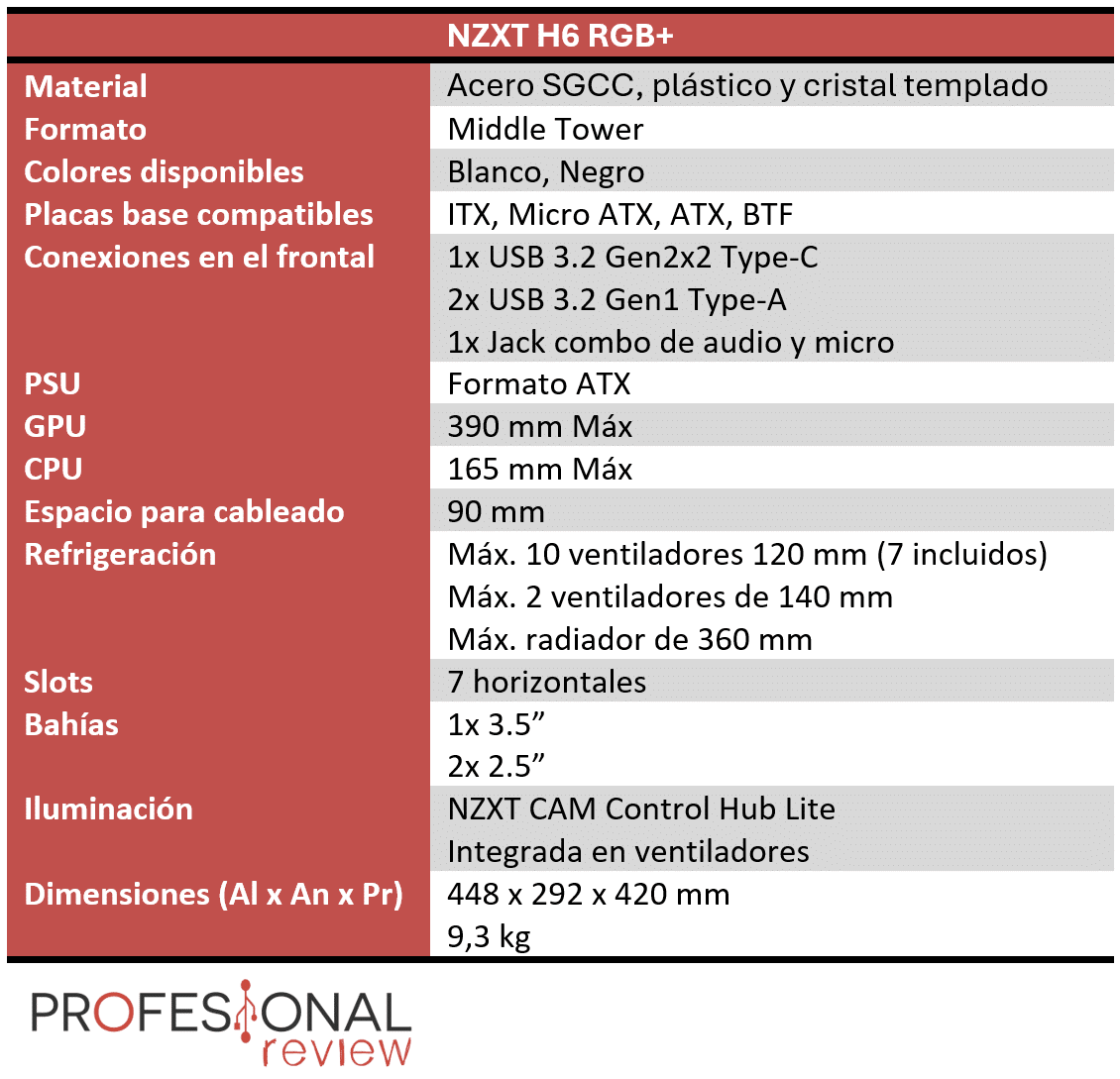

NZXT H6 RGB+ características técnicas
Unboxing

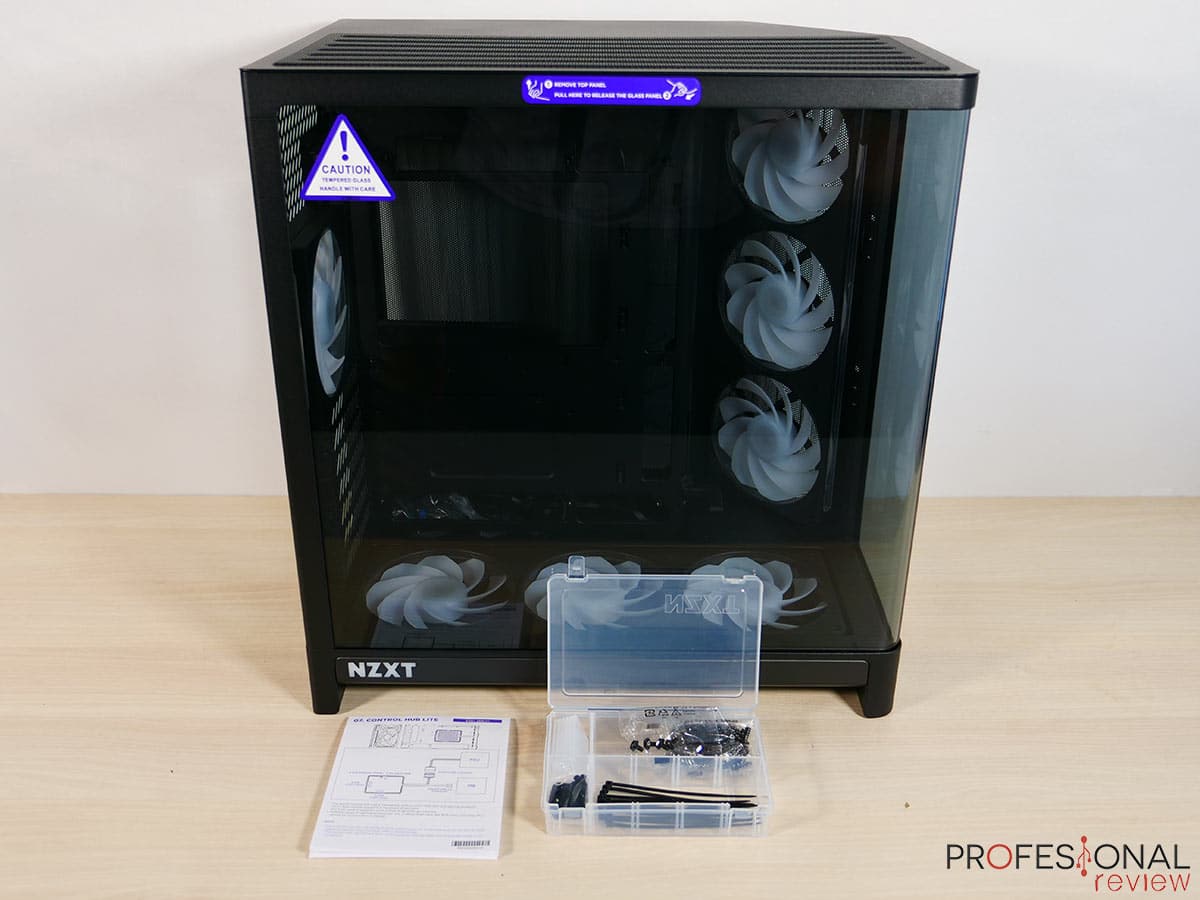

El contenido de la caja será el siguiente:
- Chasis NZXT H6 RGB+
- Manual de usuario
- Kit de tornillos de instalación en caja
- Presillas de plástico adicionales
Análisis exterior

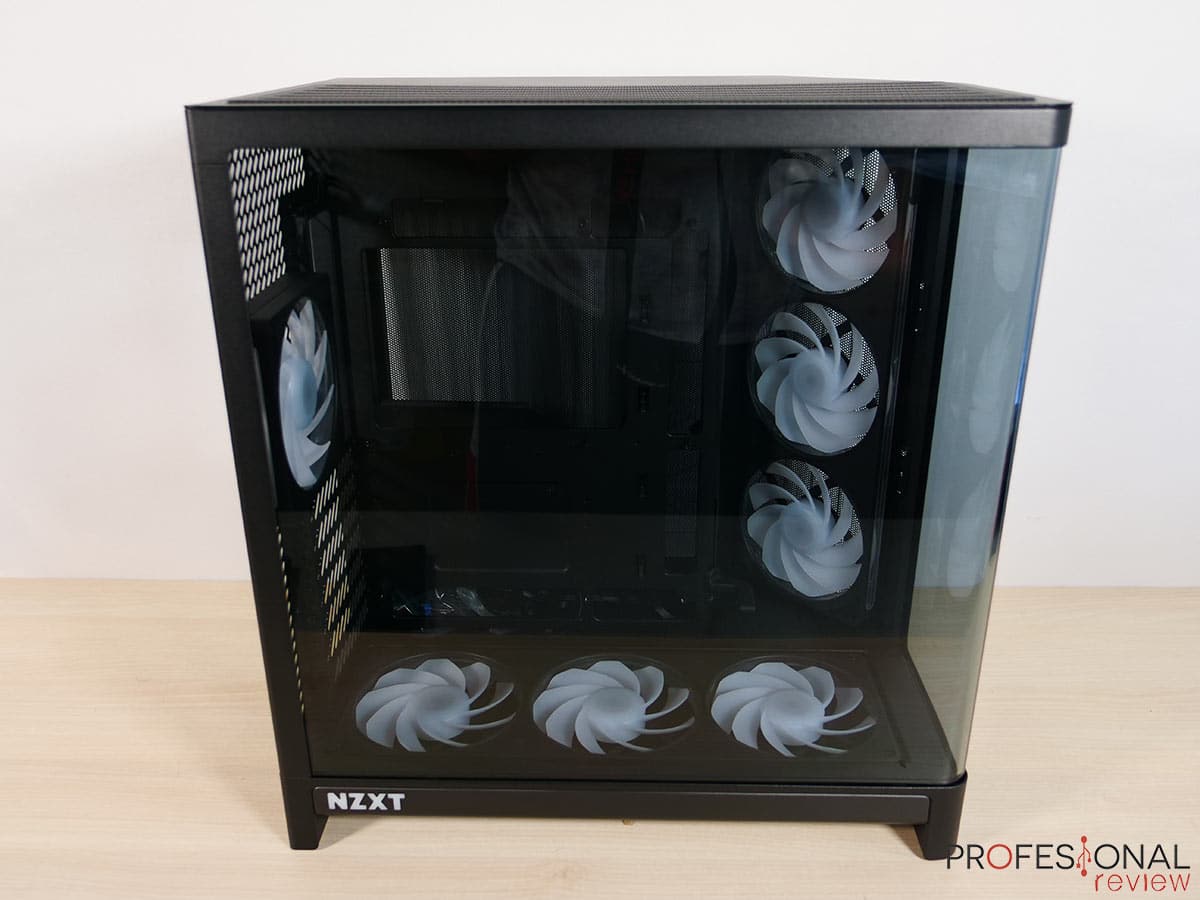

El diseño básico del NZXT H6 RGB+ atiende al concepto de caja de doble cámara con ensanchado adicional y zona de hardware con visión panorámica envolvente, añadiendo zonas de alto flujo de aire y mucha ventilación interior. Está disponible en blanco y negro.

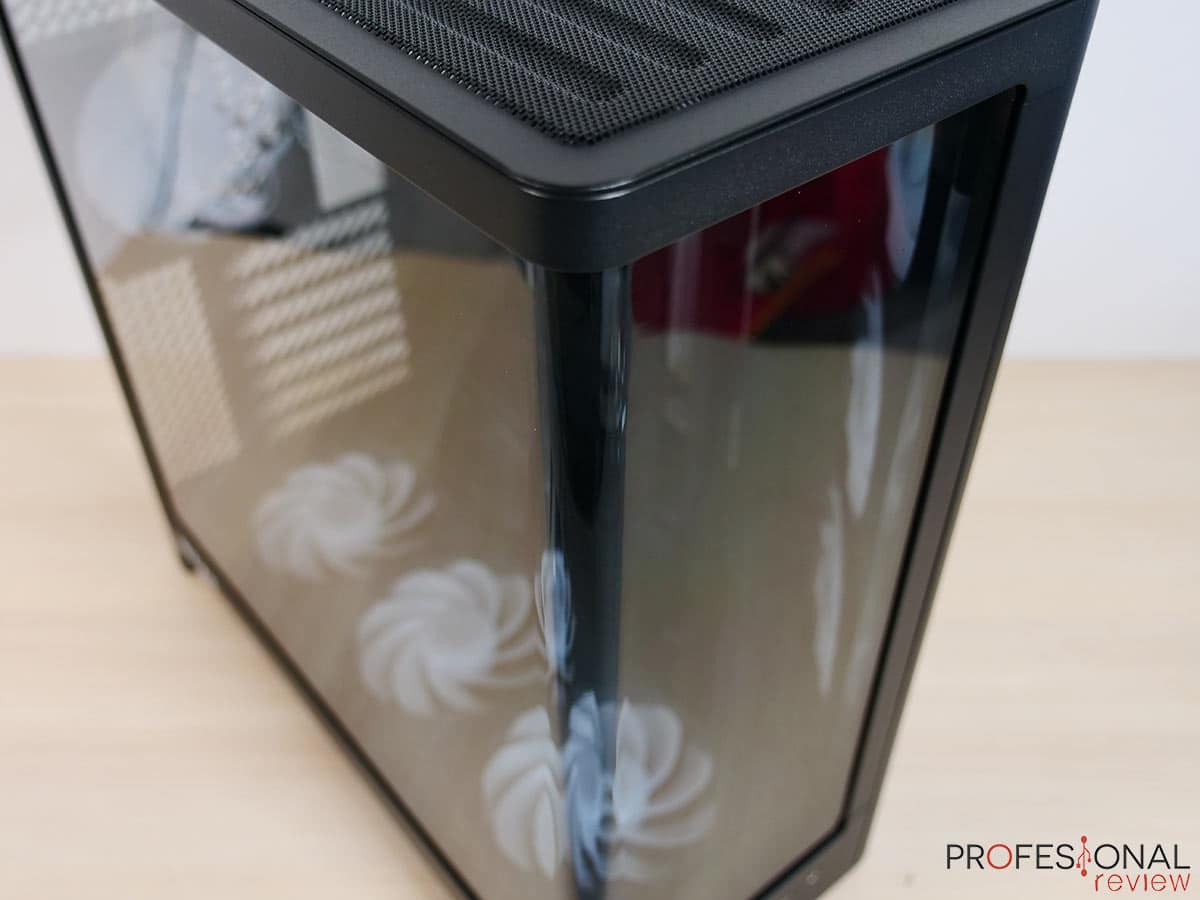

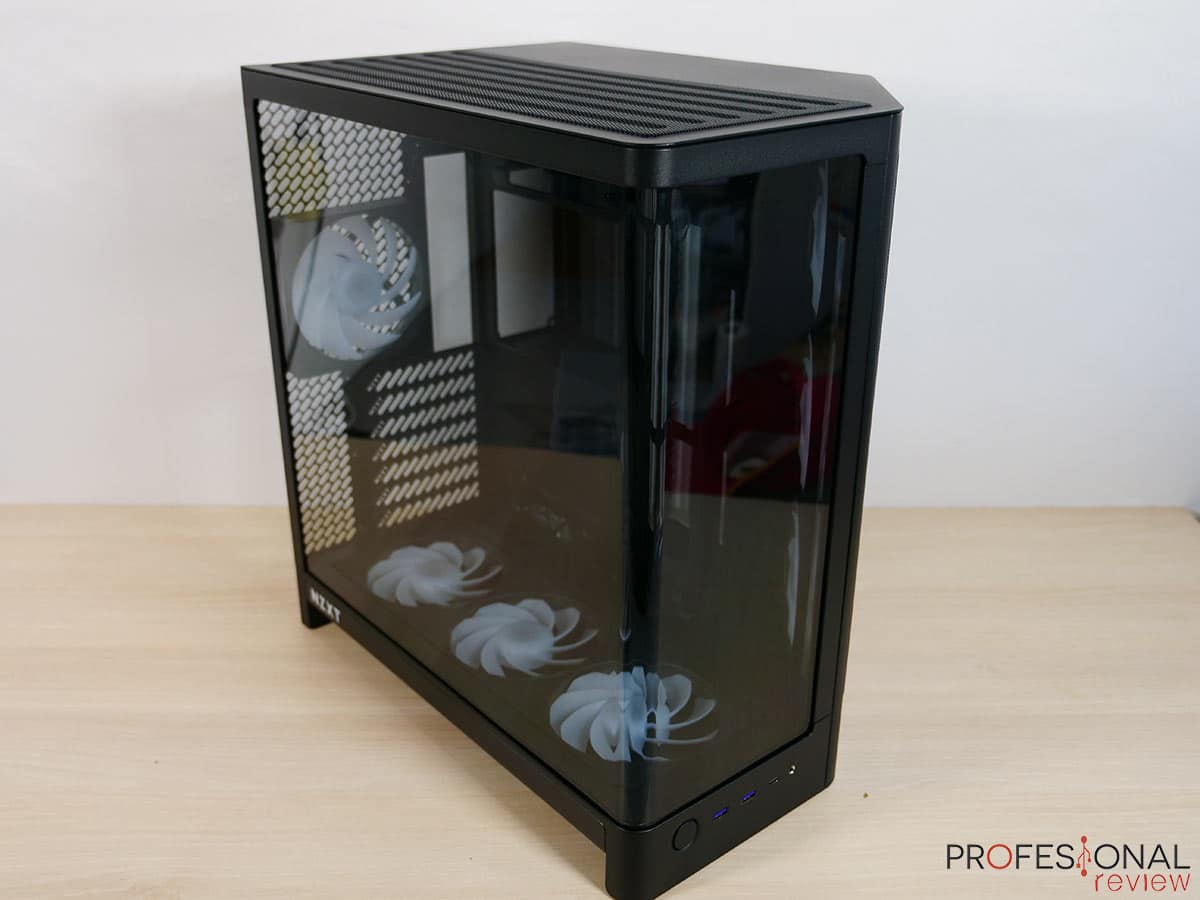

Comenzamos por la zona lateral izquierda, que a su vez se integra con parte de la zona frontal en un panel de cristal envolvente cuya esquina es curvada, y por tanto no tiene uniones, con un acabado totalmente transparente para ver el interior con claridad.
Este vidrio templado se fija a un armazón de metal que a su vez encaja en el chasis mediante puntos de presión superiores y pestañas inferiores, sin tornillos.

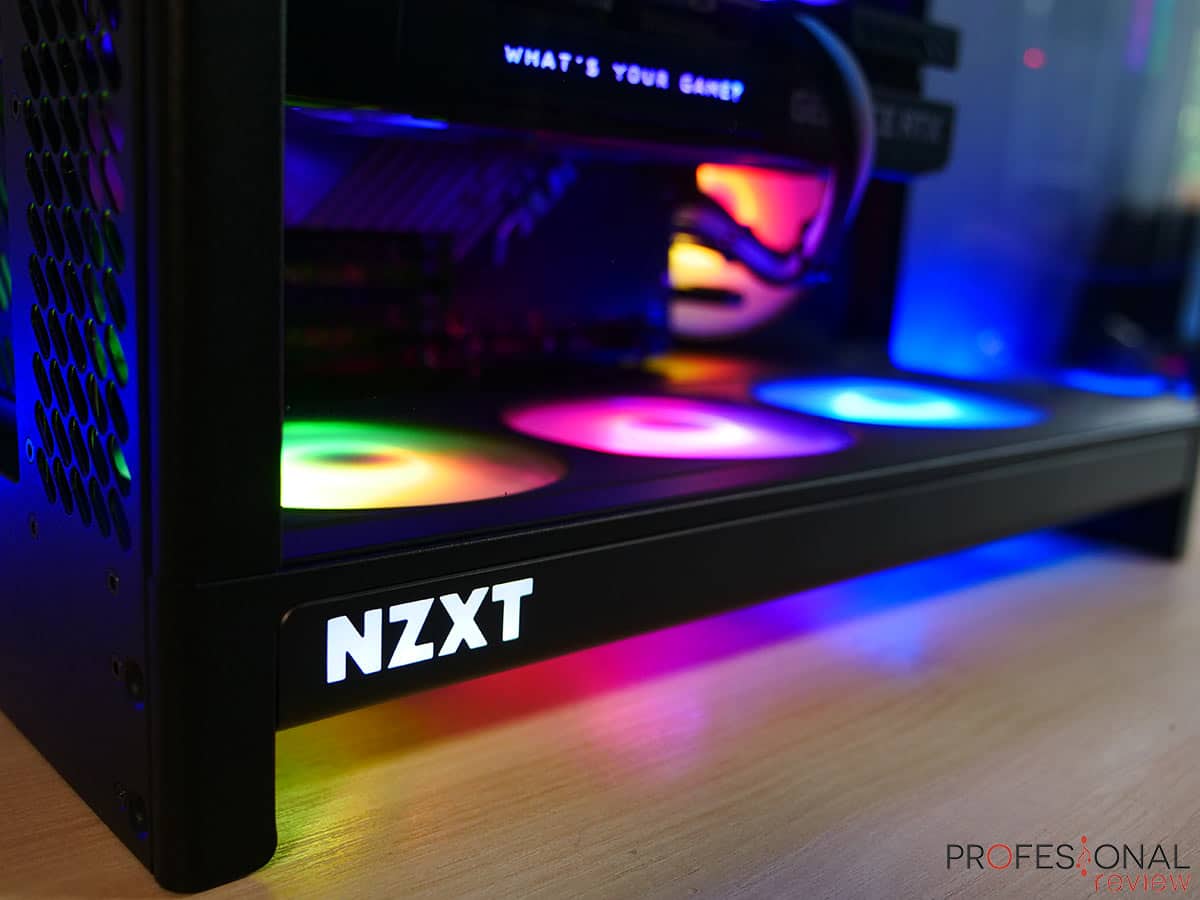

En el borde inferior lateral tenemos el distintivo NZXT provisto de iluminación blanca fija, mientras que al cristal lo rodea un marco que esconde los puntos de anclaje debidamente.

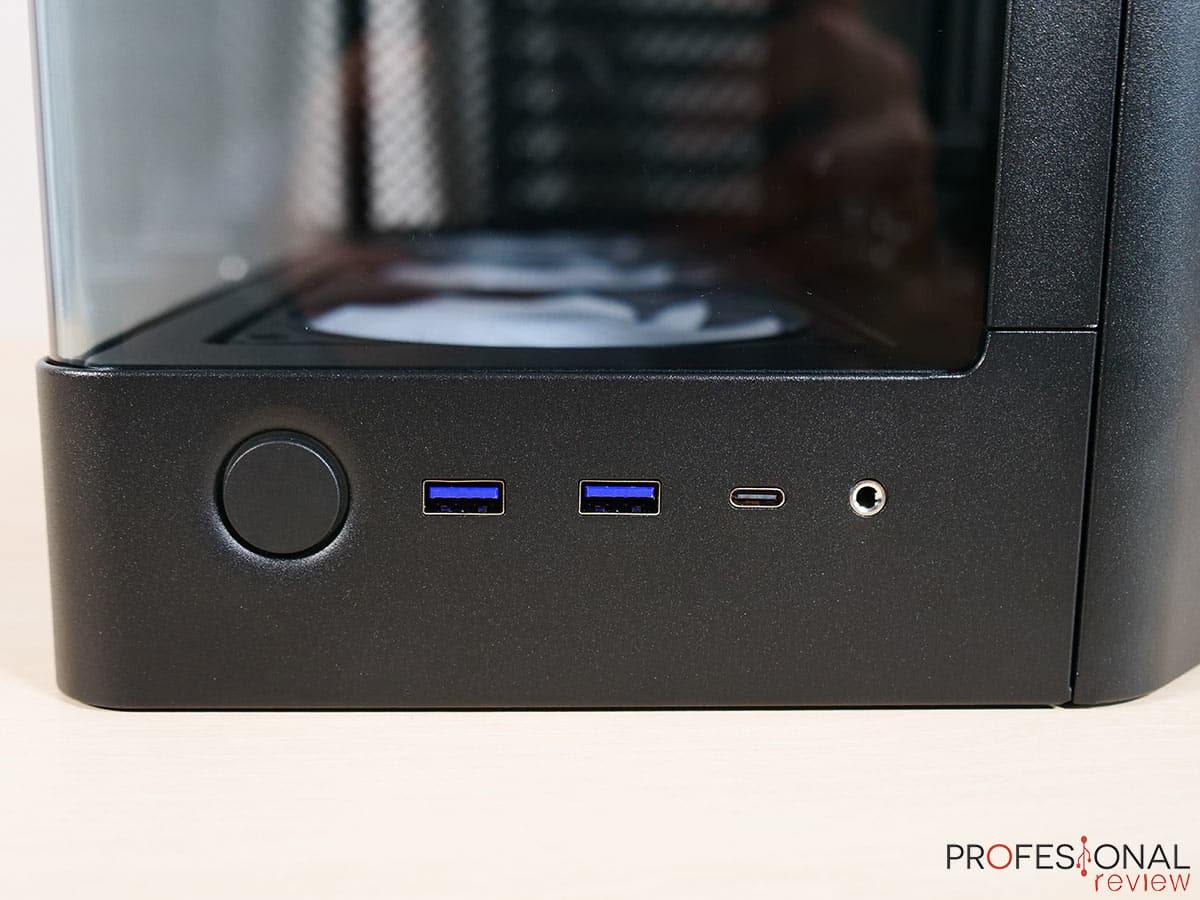

Podemos ver el panel I/O en la zona frontal inferior con:
- Botón de encendido con LED integrado
- 2x USB 3.2 Gen1 Type-A
- 1x USB 3.2 Gen2x2 Type-C
- Jack de 3,5 mm TRRS combo audio y micrófono

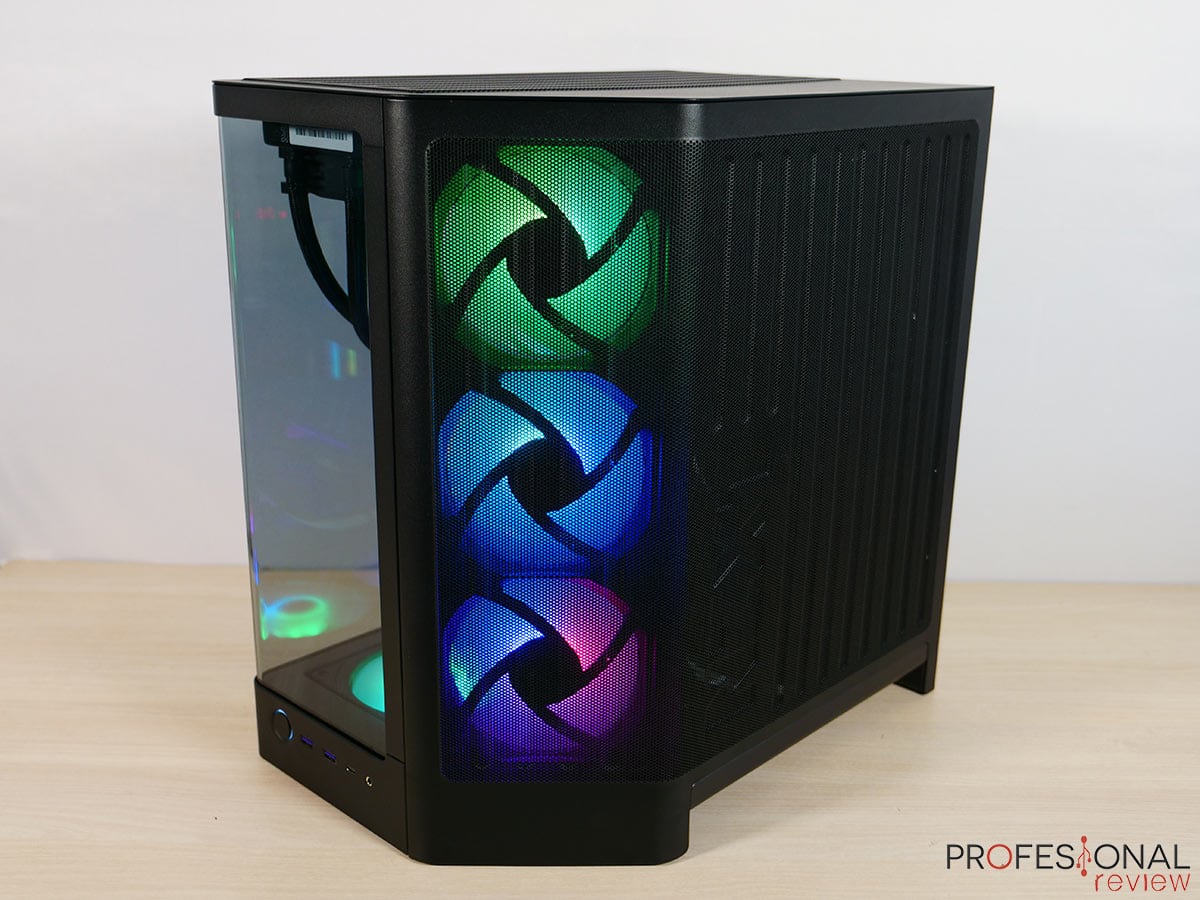

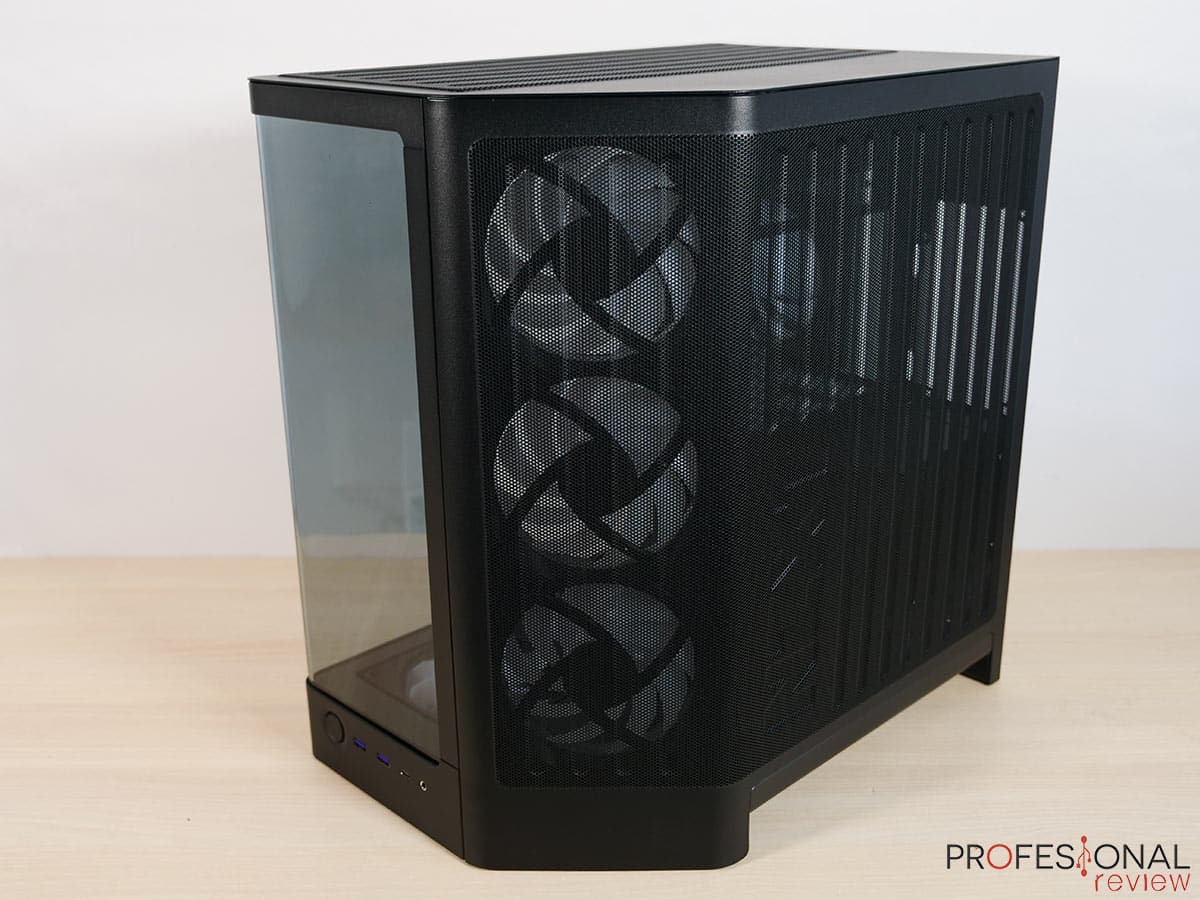

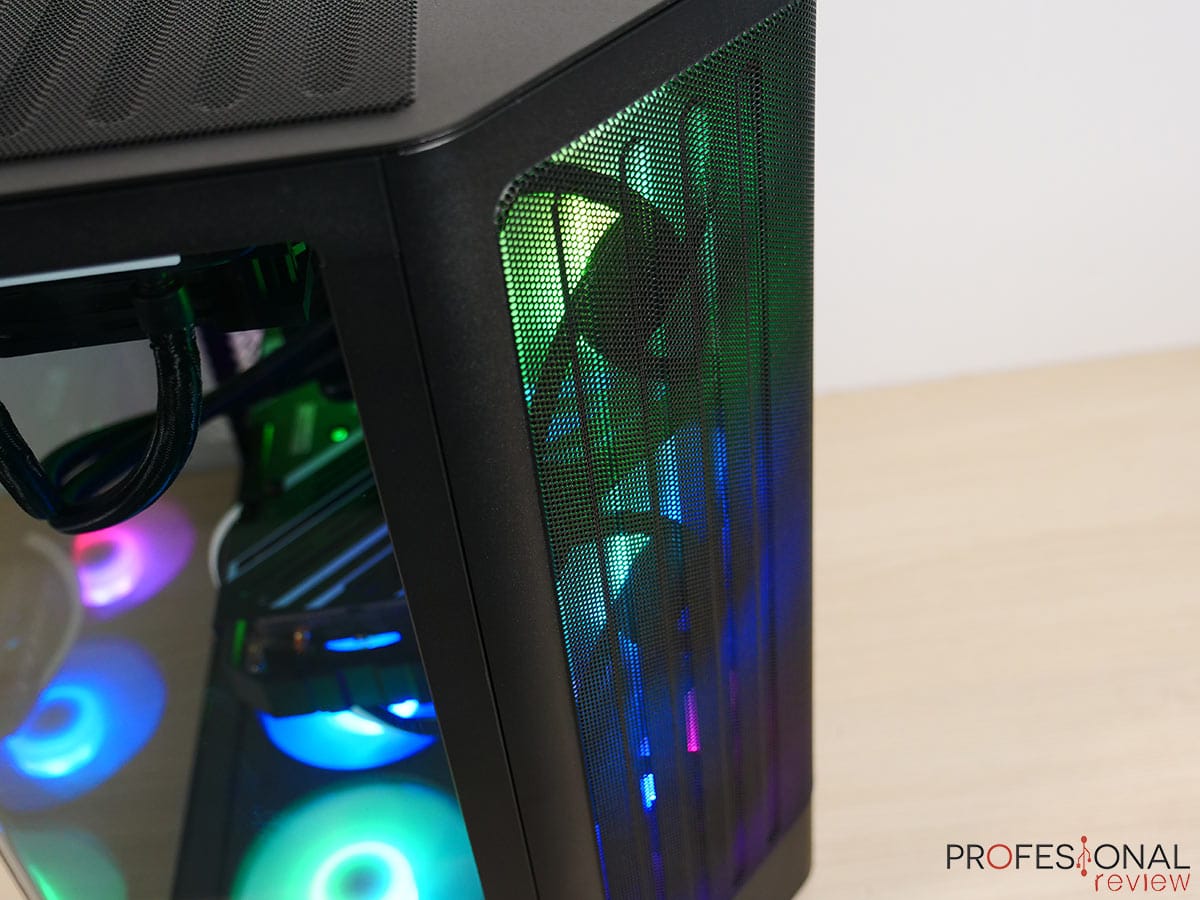

NZXT H6 RGB+ añade una zona diagonal adicional entre el frontal y el lateral derecho para aportar un aspecto diferencial frente a los típicos chasis de doble cámara, aprovechando el espacio para colocar 3 ventiladores de 120 mm unificados.

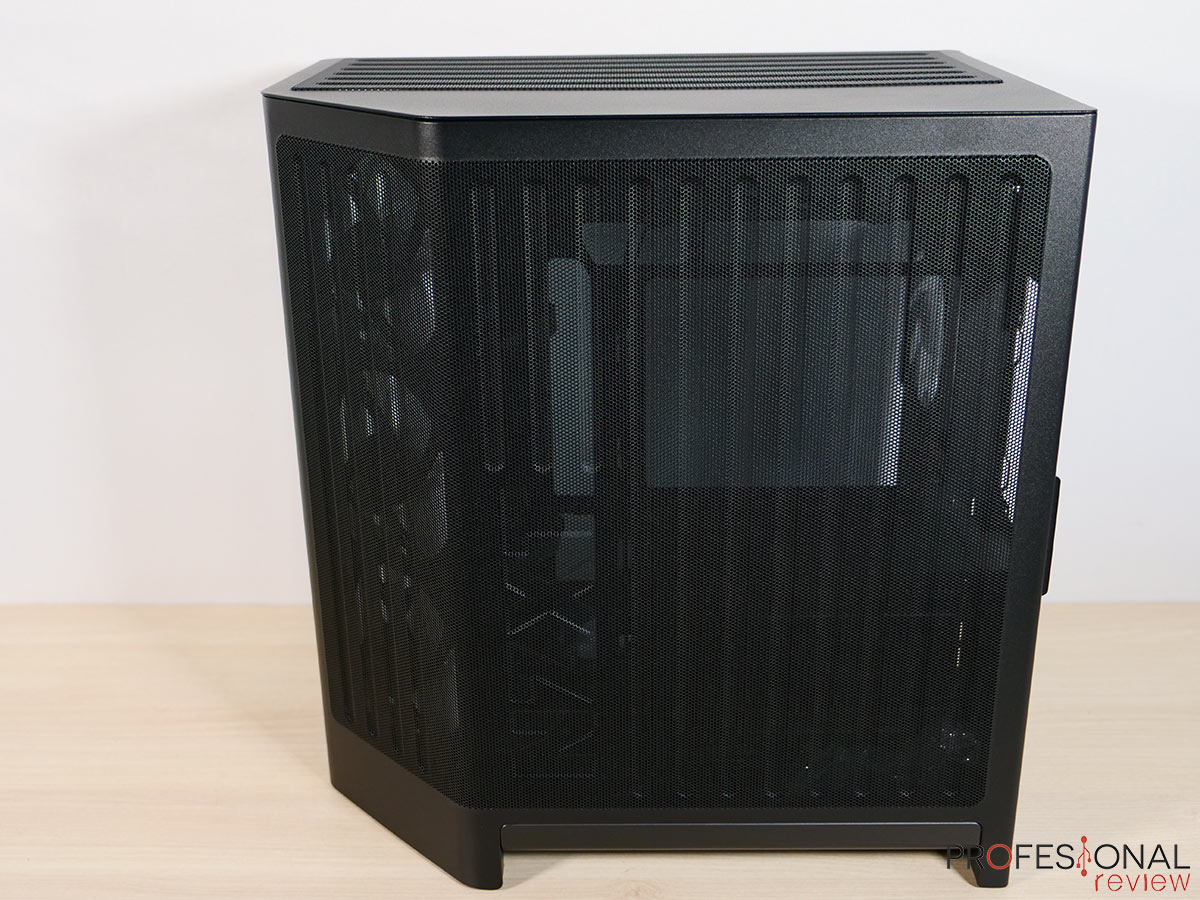

Esta zona, junto a la lateral derecha cuentan con el mismo elemento de cierre; una chapa de acero tipo malla agujereada y con acabado ondulado que permite un alto flujo de aire.
También se fija por pestañas frontales y puntos de presión, y no tiene filtro de alta densidad para el polvo, por lo que las partículas más pequeñas entrarán hacia la zona de cableado y PSU.

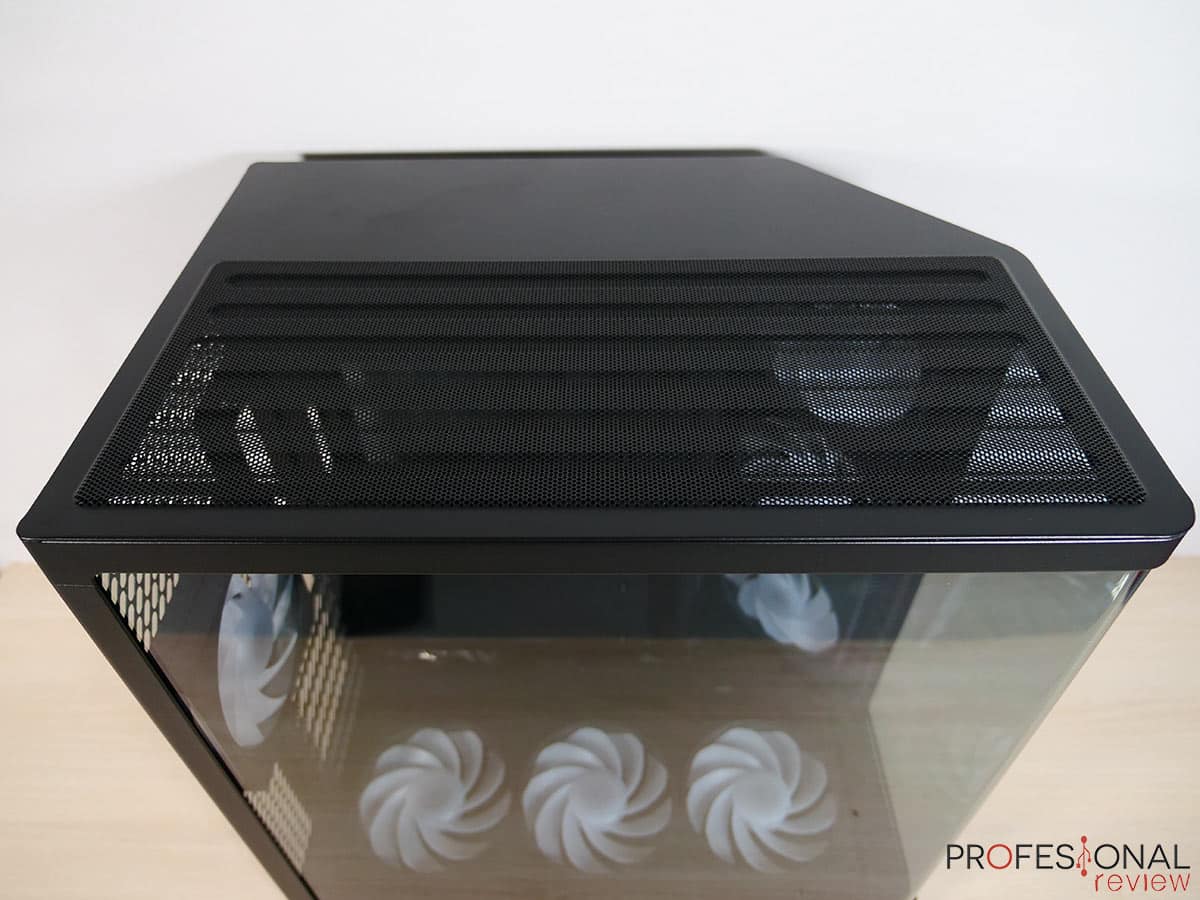

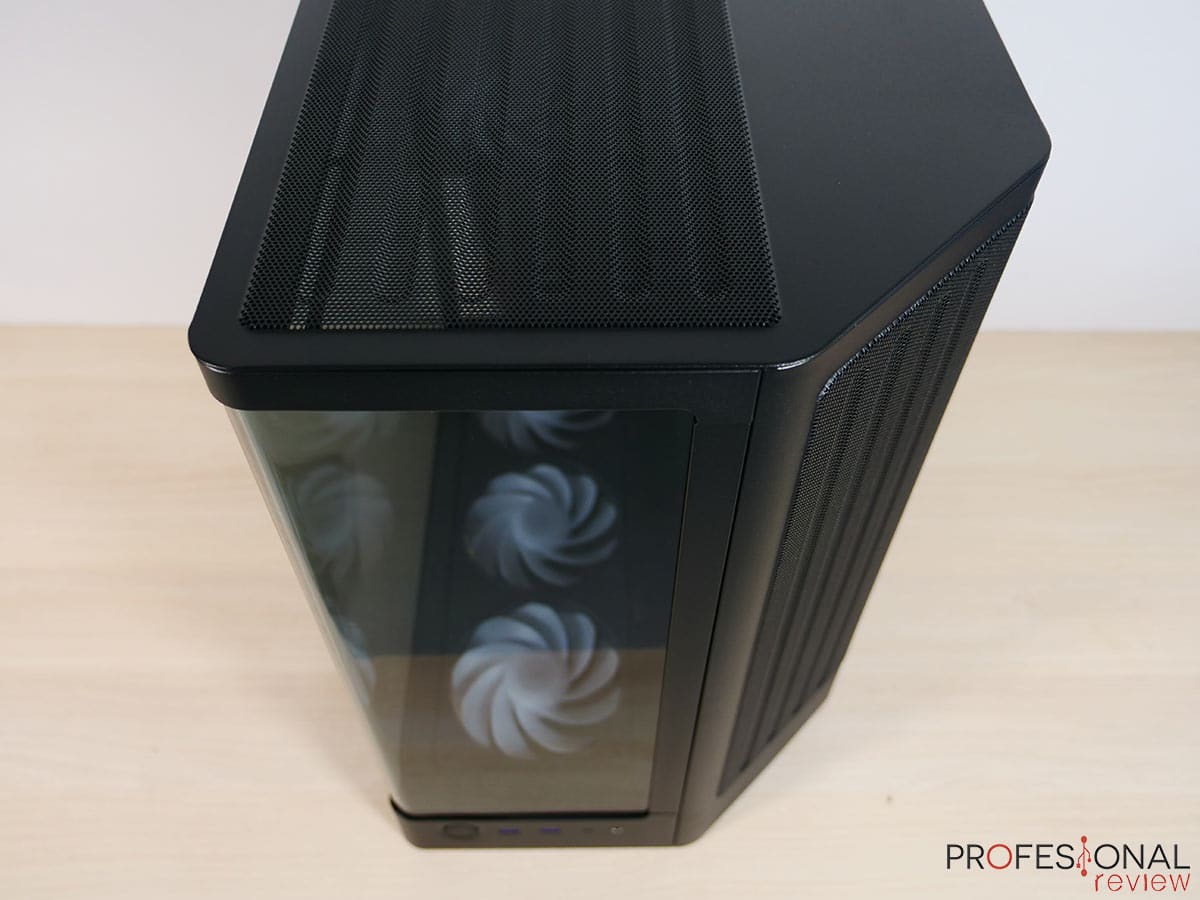

Pasamos a la zona superior, donde también encontramos una chapa de acero mesh con el mismo diseño que la lateral, y sin filtro de densidad alta, aunque esta zona se usará para expulsar aire. Es de extracción completa y fijada por puntos de presión.

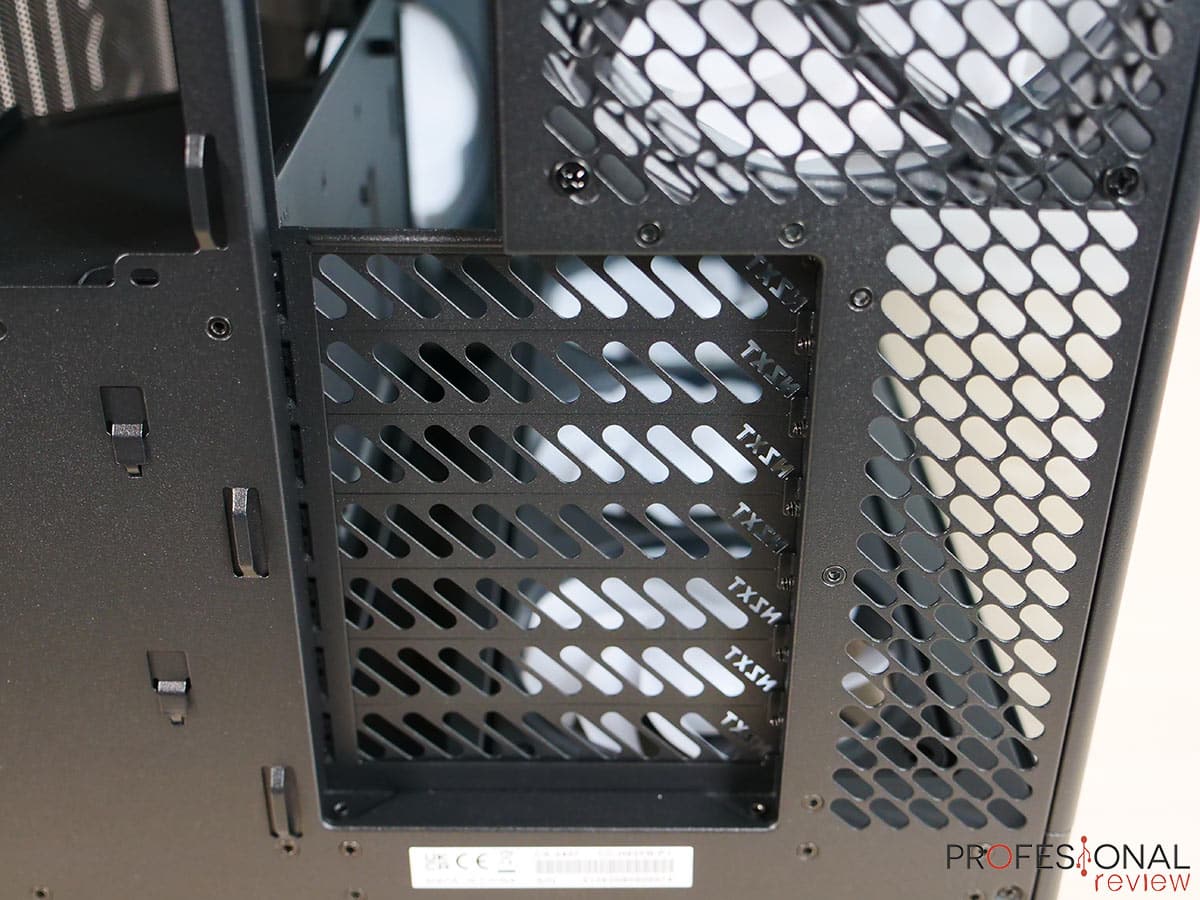

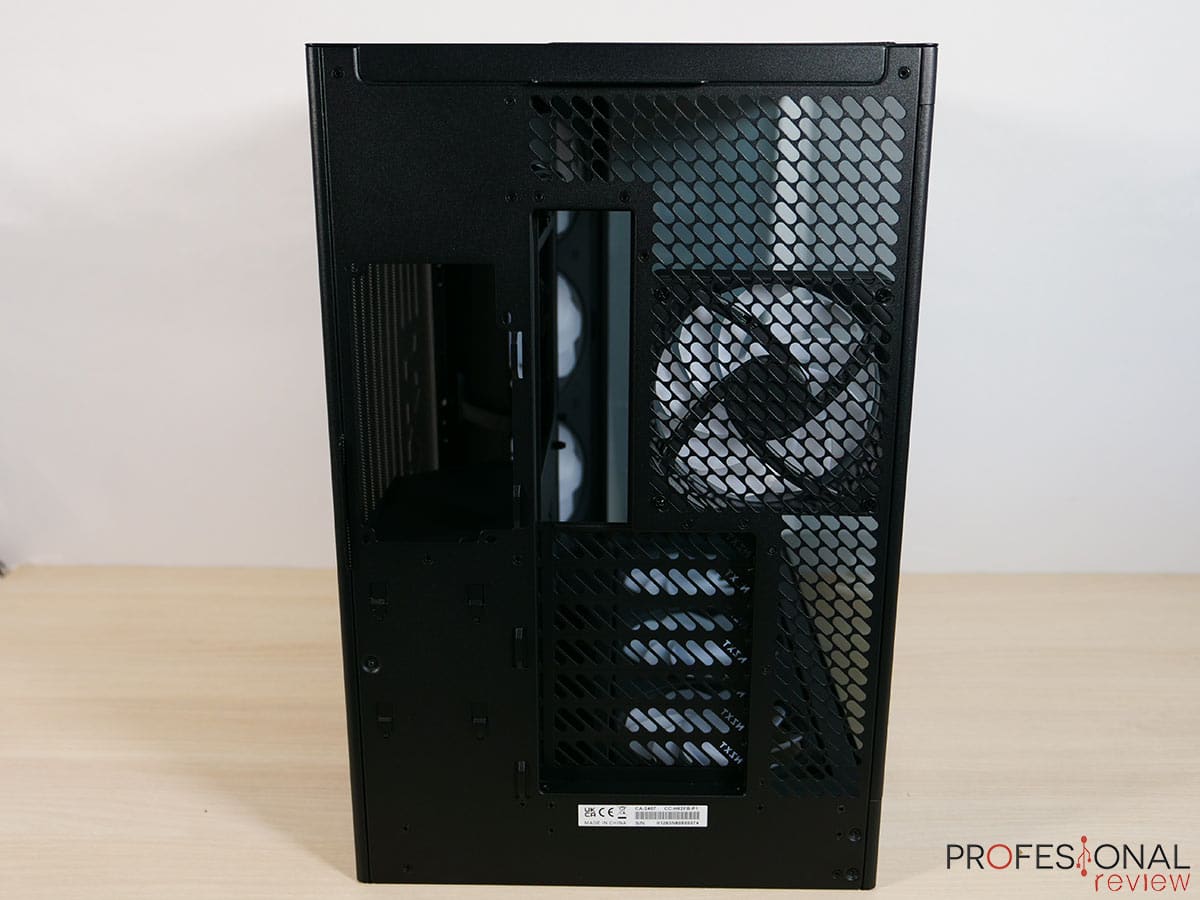

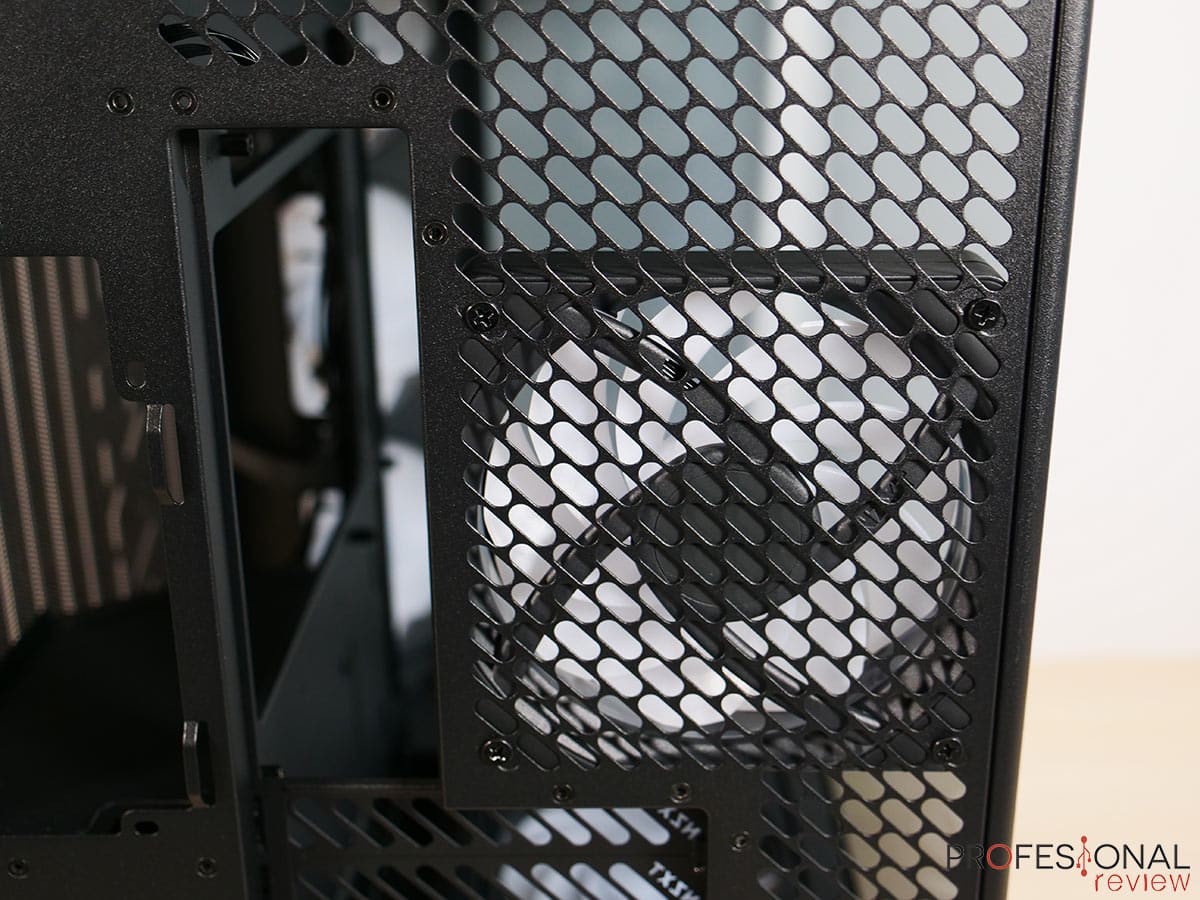

En la zona trasera tenemos una rejilla bastante abierta, en donde se instala una unidad de 120 mm junto a la salida de puertos de la placa base. Debajo tenemos 7 slots de expansión horizontales sin sistema compatible con GPU vertical.

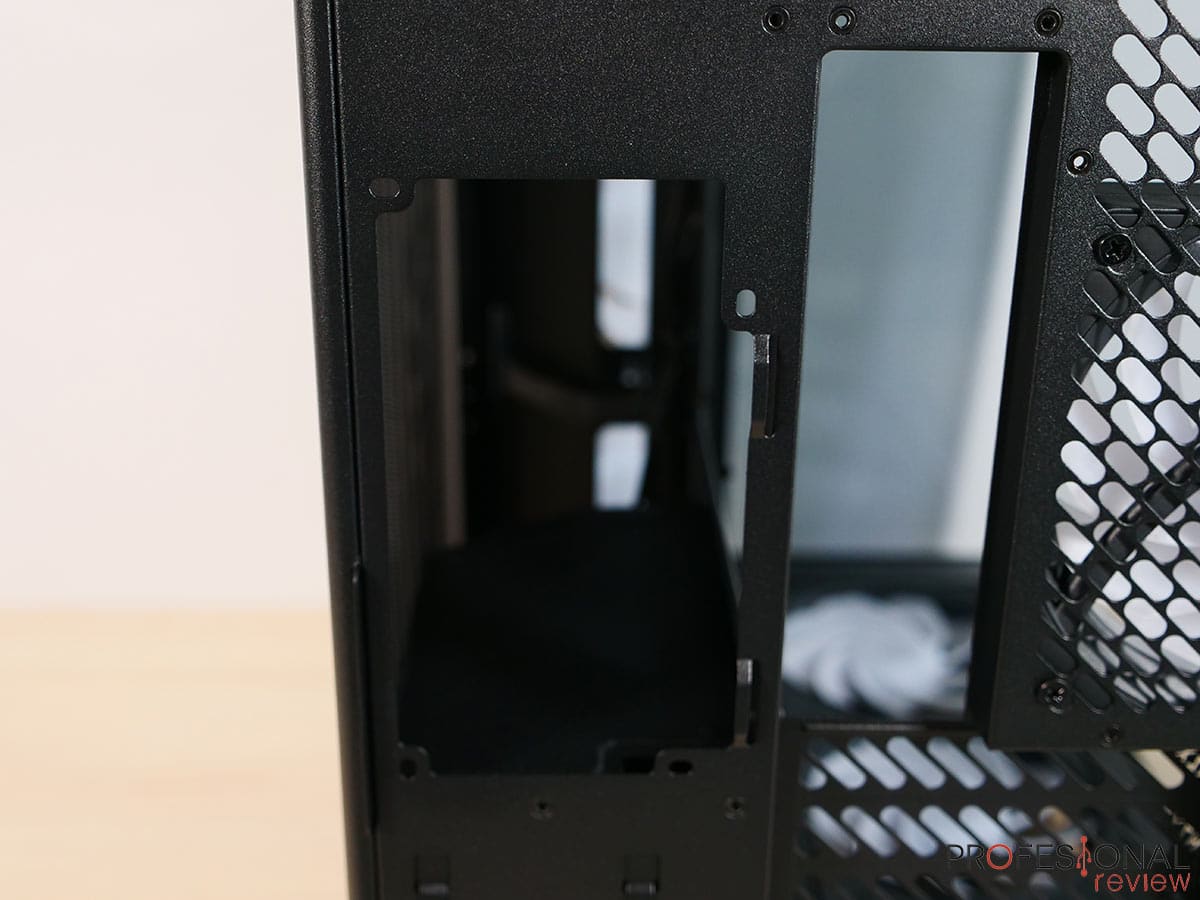

La ampliación de la cámara de cableado cuenta con la abertura para colocar la fuente de alimentación en posición vertical, así como varios anclajes para la caja de discos duros situada justo debajo. También hay ranuras para sujetar cables con presillas.

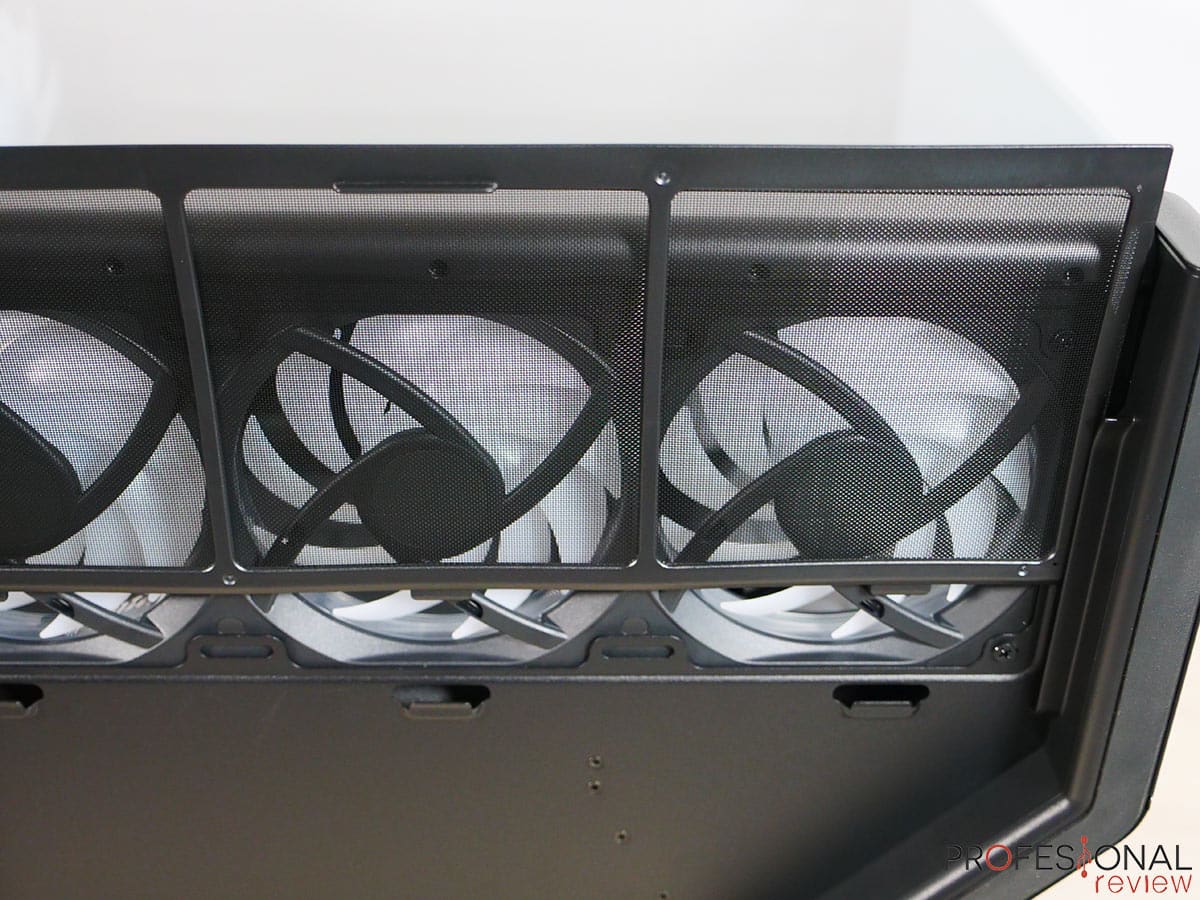

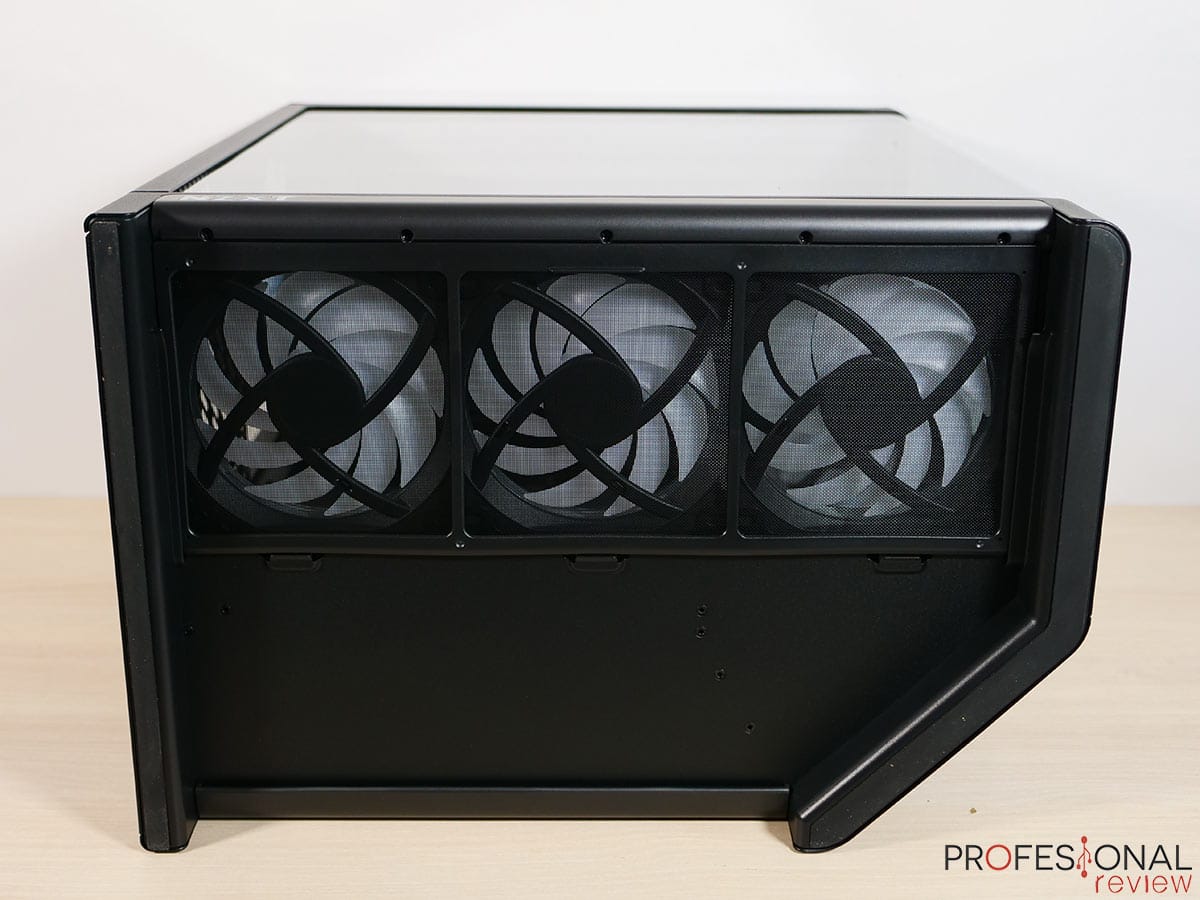

Finalmente, nos vamos a la zona inferior para ver un hueco amplio provisto de 3 ventiladores protegidos con un filtro de partículas de alta densidad con marco de plástico extraíble para una fácil limpieza. Todo lo demás está cerrado.
Podemos ver que las patas de la zona frontal y trasera están integradas de forma longitudinal y carenadas hasta el piso, mientras que en los laterales se deja un hueco amplio para la circulación de aire.
Análisis interno

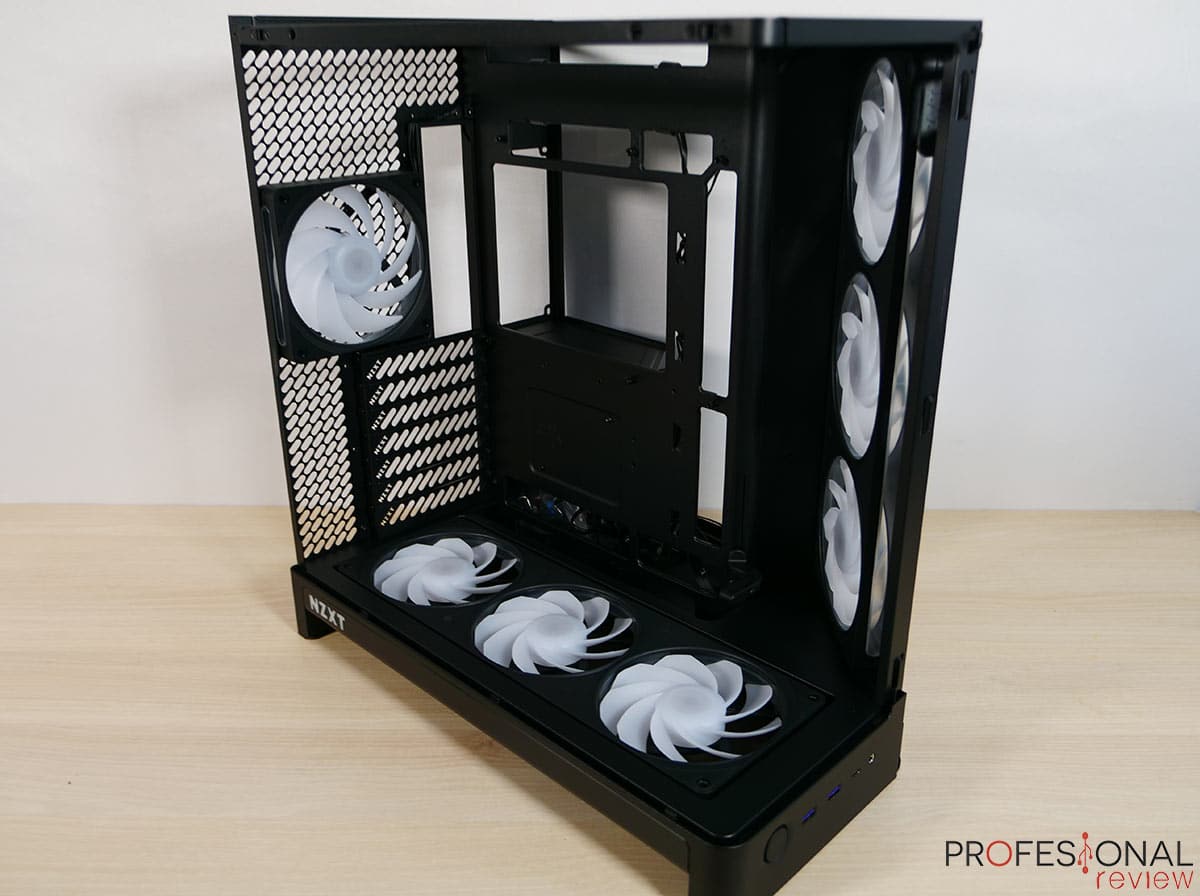

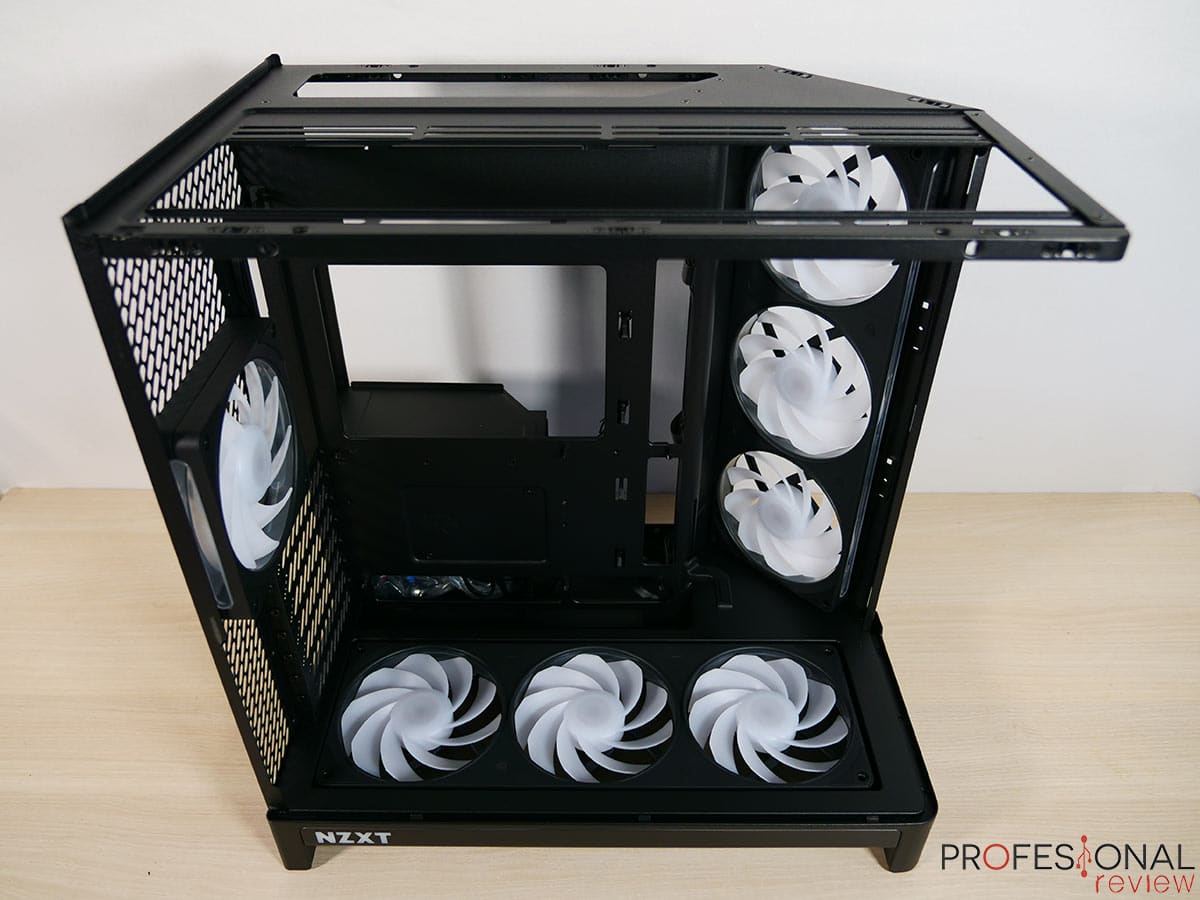

Retiramos las cubiertas pertinentes del NZXT H6 RGB+ para dejar a la vista el diseño interno, siendo un chasis un poco más amplio que el H6 Flow RGB, y con más espacio en consecuencia.
El diseño del chasis interno es muy sencillo y minimalista, dejando espacios muy claros para trabajar y los ventiladores perfectamente integrados.

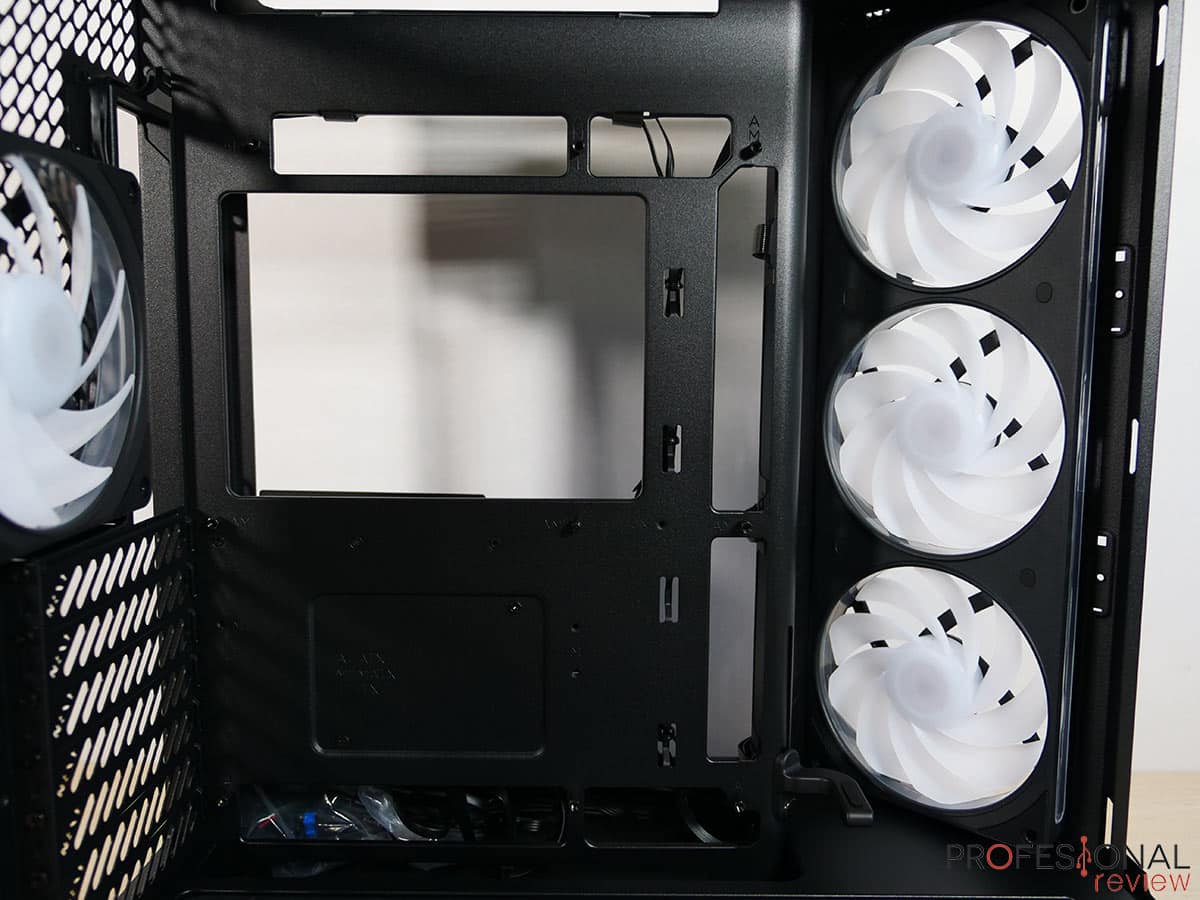

La zona de placa base es compatible con formatos ITX, Micro ATX y ATX, soportando además placas BTF en formato ATX; al menos los huecos amplios coinciden con la ubicación de los conectores de estas placas.
Aunque no se menciona, también se pueden instalar placas E-ATX, pero al exceder las dimensiones del marco principal, tapa un poco los ventiladores laterales.
Aunque sencillo, es un chasis robusto, con una enorme abertura para trabajar en el disipador de la CPU, soportando en este caso 165 mm de altura para bloques de aire, mientras que en el H6 Flow era de 163 mm.
Disponemos de soporte para GPU ajustable en altura, el cual no estorbaría para placas E-ATX. En este caso soporta GPU dedicadas de hasta 390 mm considerando los ventiladores laterales. En el H6 Flow RGB el espacio es de solo 365 mm.
Este chasis no soporta tarjetas gráficas verticales de serie, a menos que saquen un adaptador para compra independiente, ya que espacio hay, y capacidad también al ser slots con chapas totalmente desmontables.

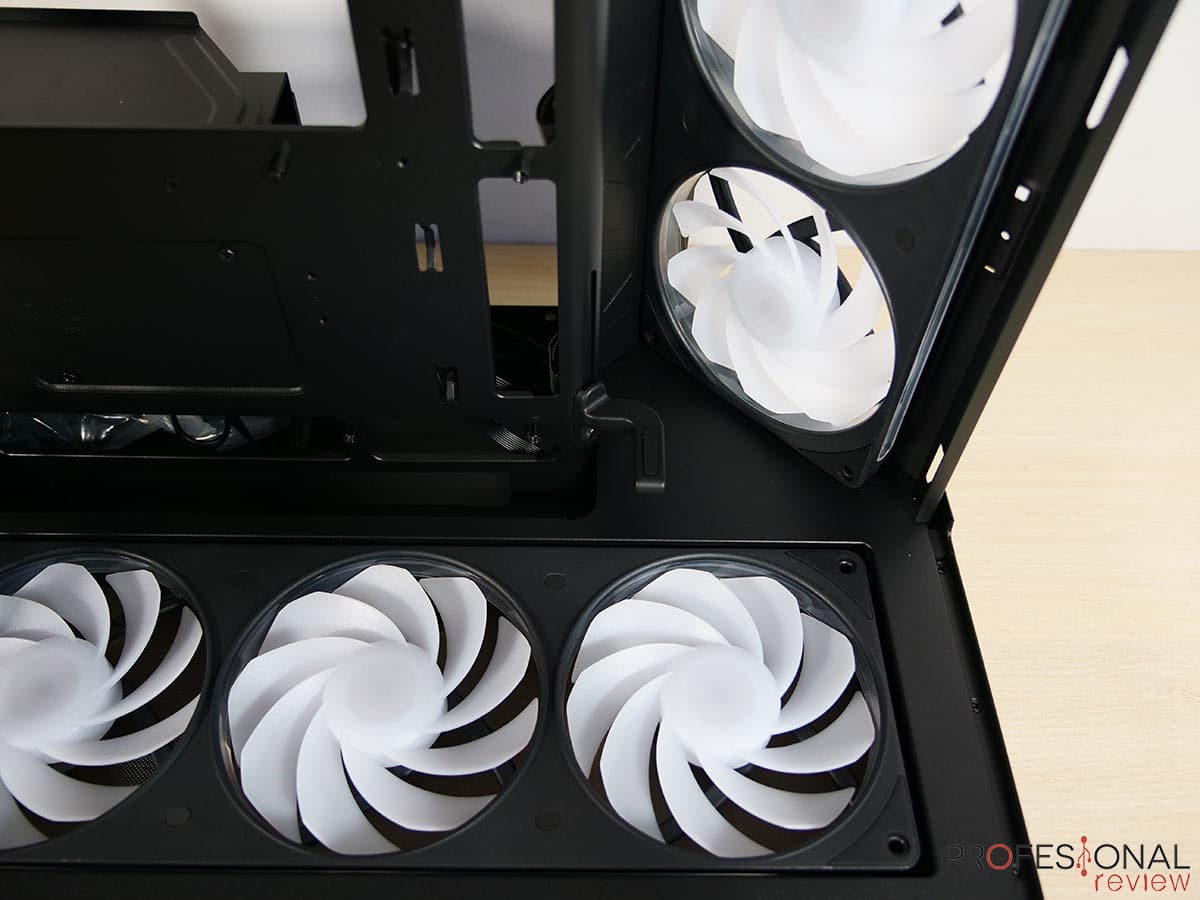

Tanto los ventiladores laterales como inferiores están perfectamente integrados en el hueco disponible, quedando un recinto limpio. Los huecos para pasar cables no tienen cubiertas de goma, existiendo varias líneas de acceso inferiores superiores y laterales.
Espacio para cables y almacenamiento

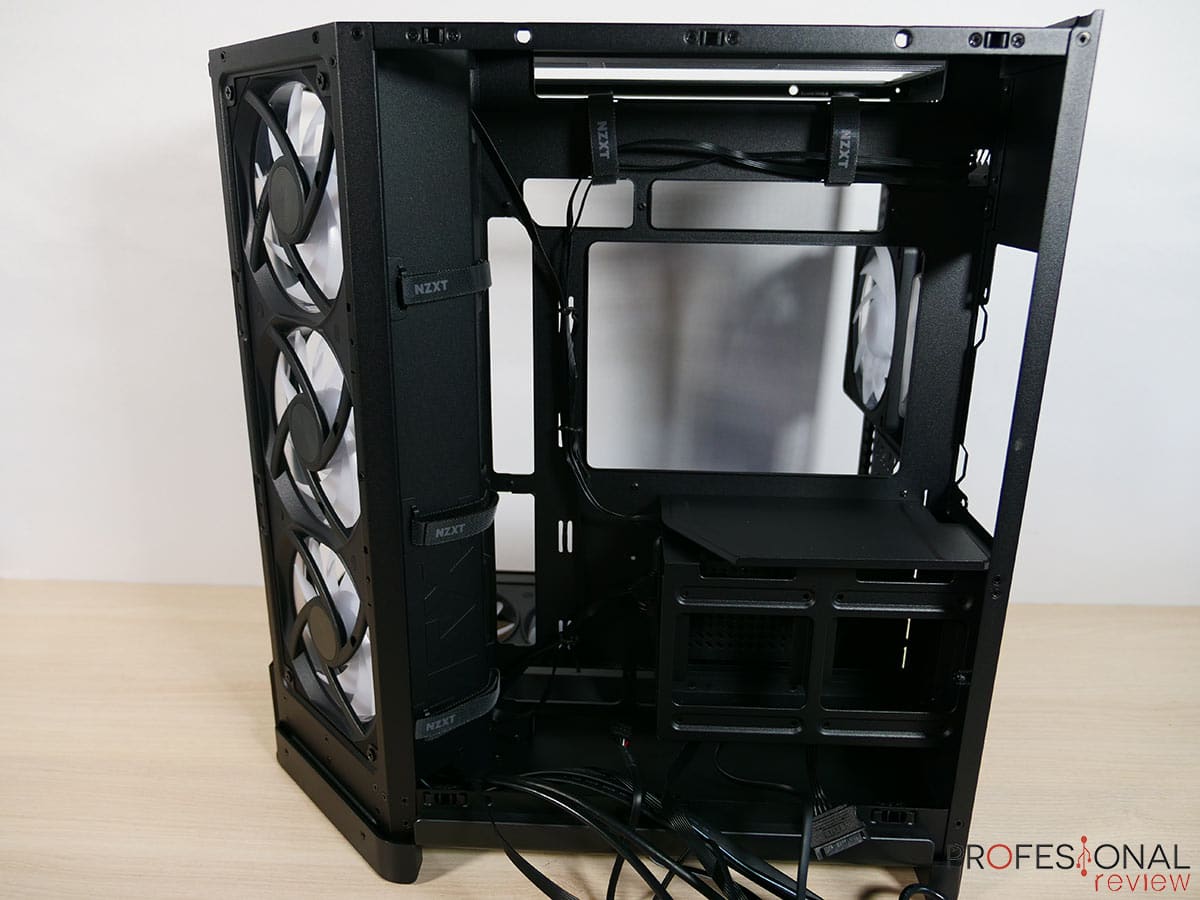

No me canso de decir que a título personal mis chasis favoritos son los de doble cámara con zona de cableado ampliada, ya que permiten almacenar una gran cantidad de cables, controladores adicionales y ubicar la fuente de forma vertical para liberar la zona inferior principal.
Este NZXT H6 RGB+ tiene precisamente este diseño, aunque se pierde un poco de espacio por el diseño de la zona frontal-derecha, aún tenemos gran capacidad con 90 mm de ancho, compatible con PSU ATX de hasta 200 mm.

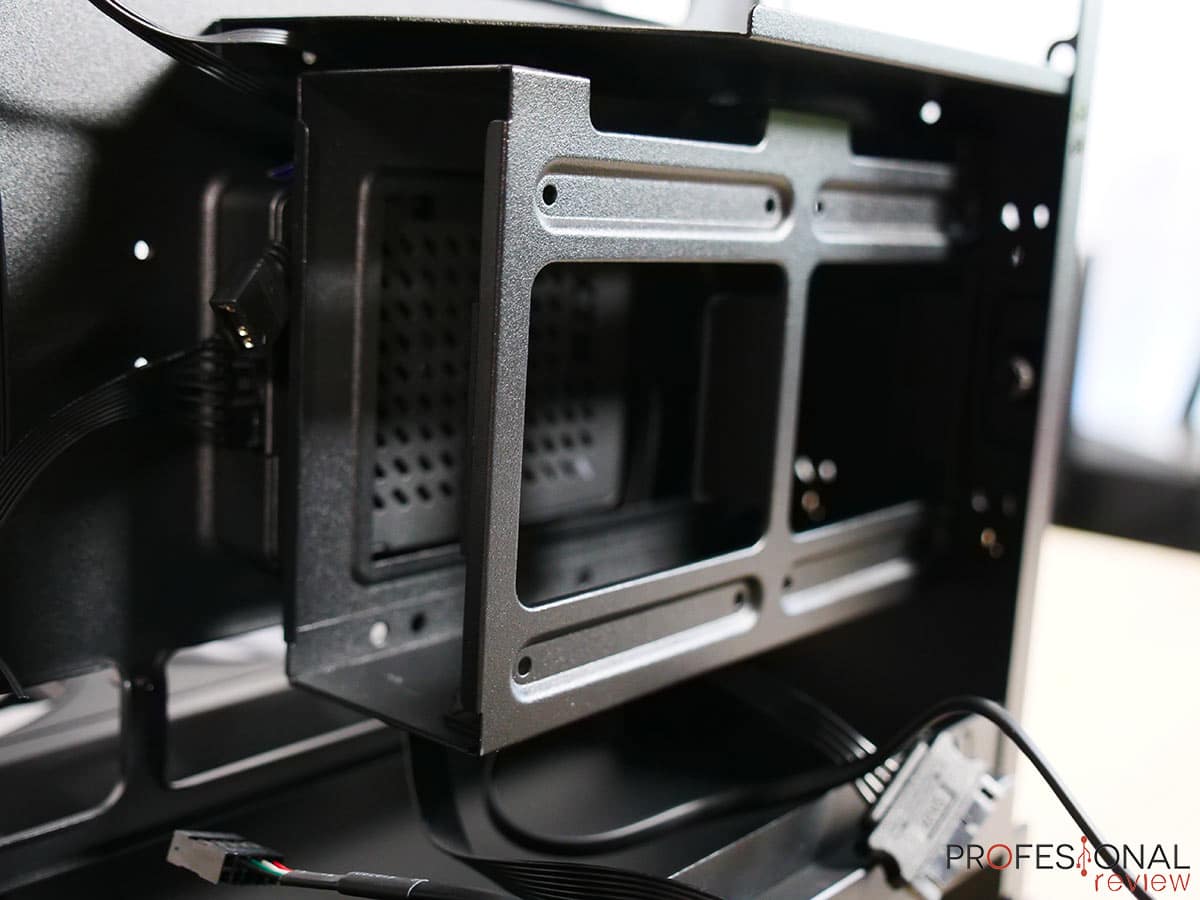

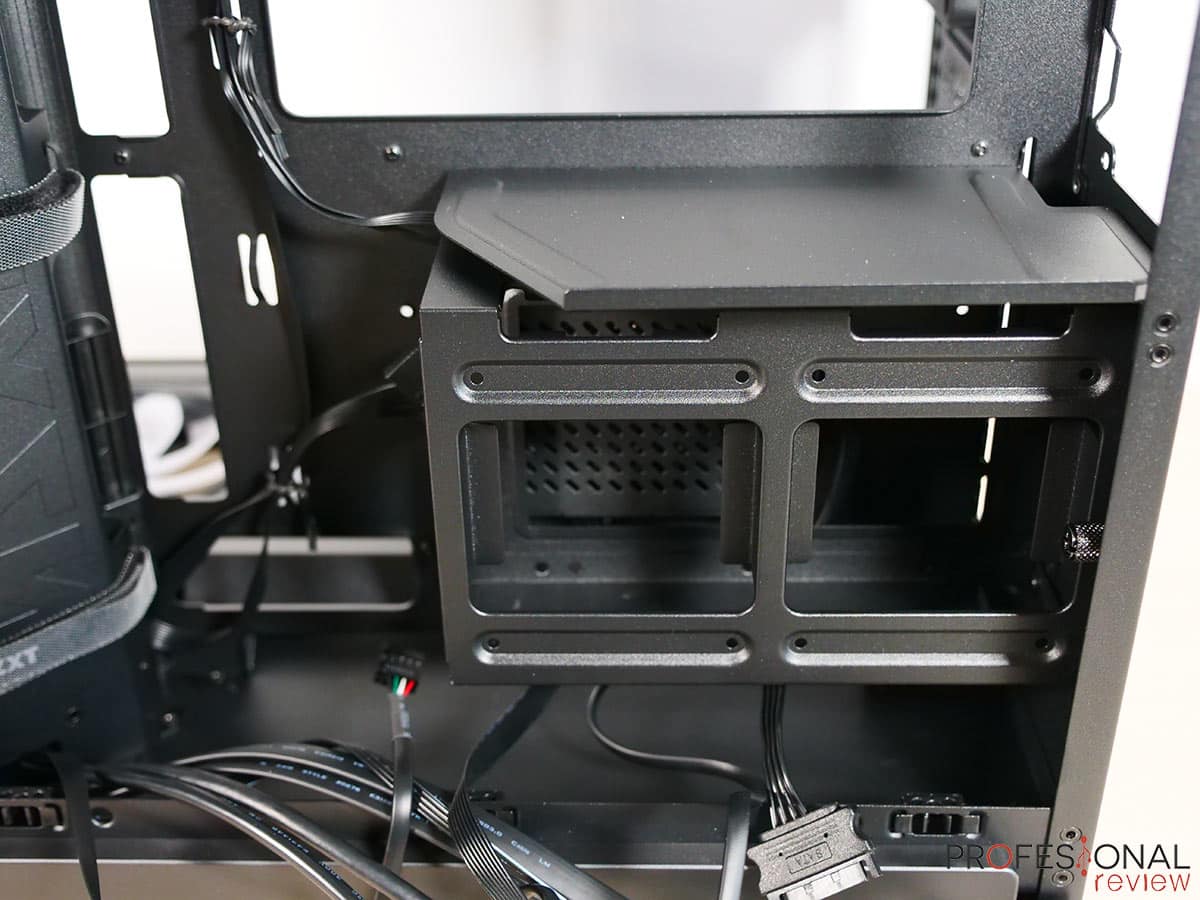

Ésta se ubica en la zona superior en posición vertical, utilizando un soporte de metal que además la separa de la caja de discos duros, la cual es metálica y admite 1 unidad HDD de 3,5” mediante bandeja extraíble, o bien 2 SSD de 2,5”.

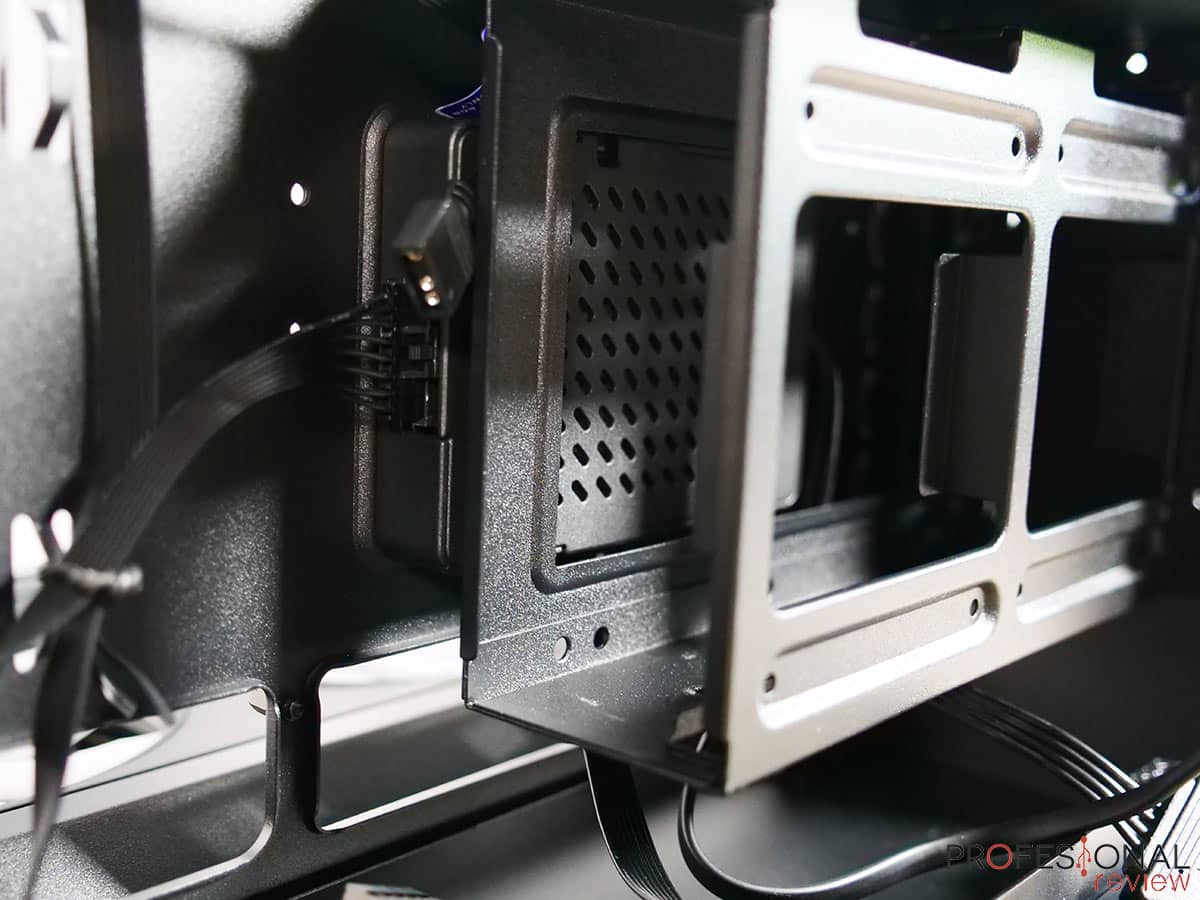

Tas la caja tenemos el controlador NZXT CAM Control Hub Lite, en una zona muy discreta, aunque nos hace perder espacio de almacenaje.

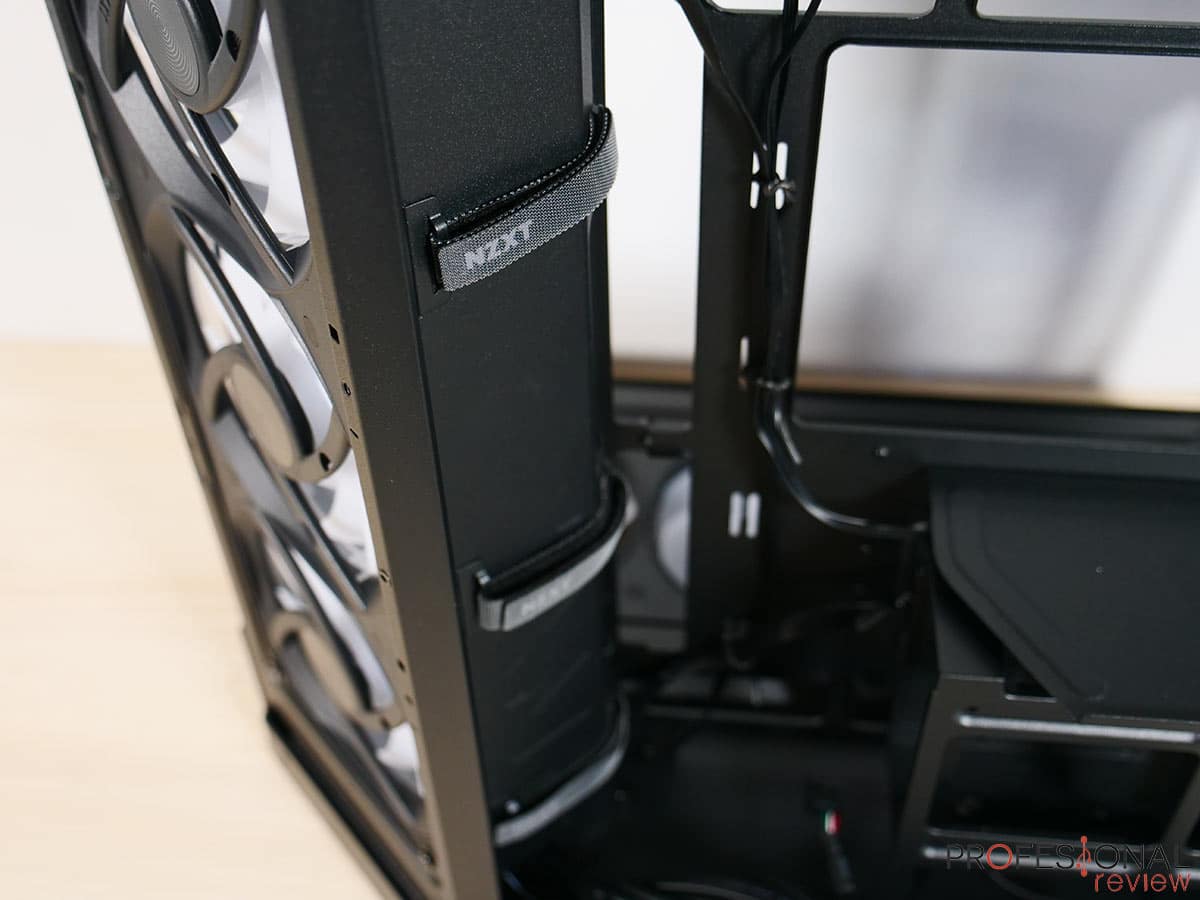

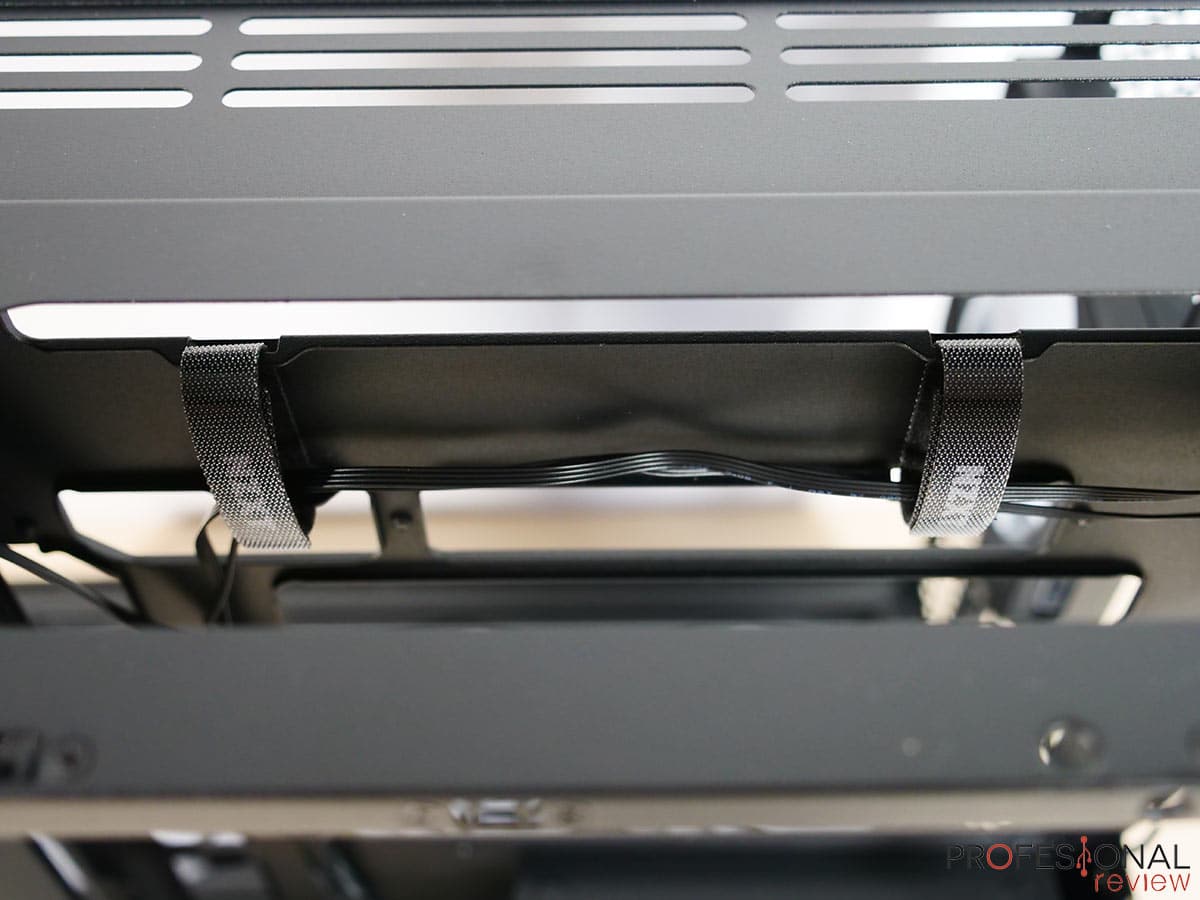

Tanto en la parte superior como en la columna vertical tenemos varias presillas de velcro para sujetar cables, así que es un recinto bien diseñado y con facilidades para el usuario.
Capacidad de ventilación
NZXT H6 RGB+ cuenta con espacio para 10 ventiladores, siendo una de las principales ventajas respecto al modelo H6 Flow, incluyendo un total de 7 unidades de 120 mm.

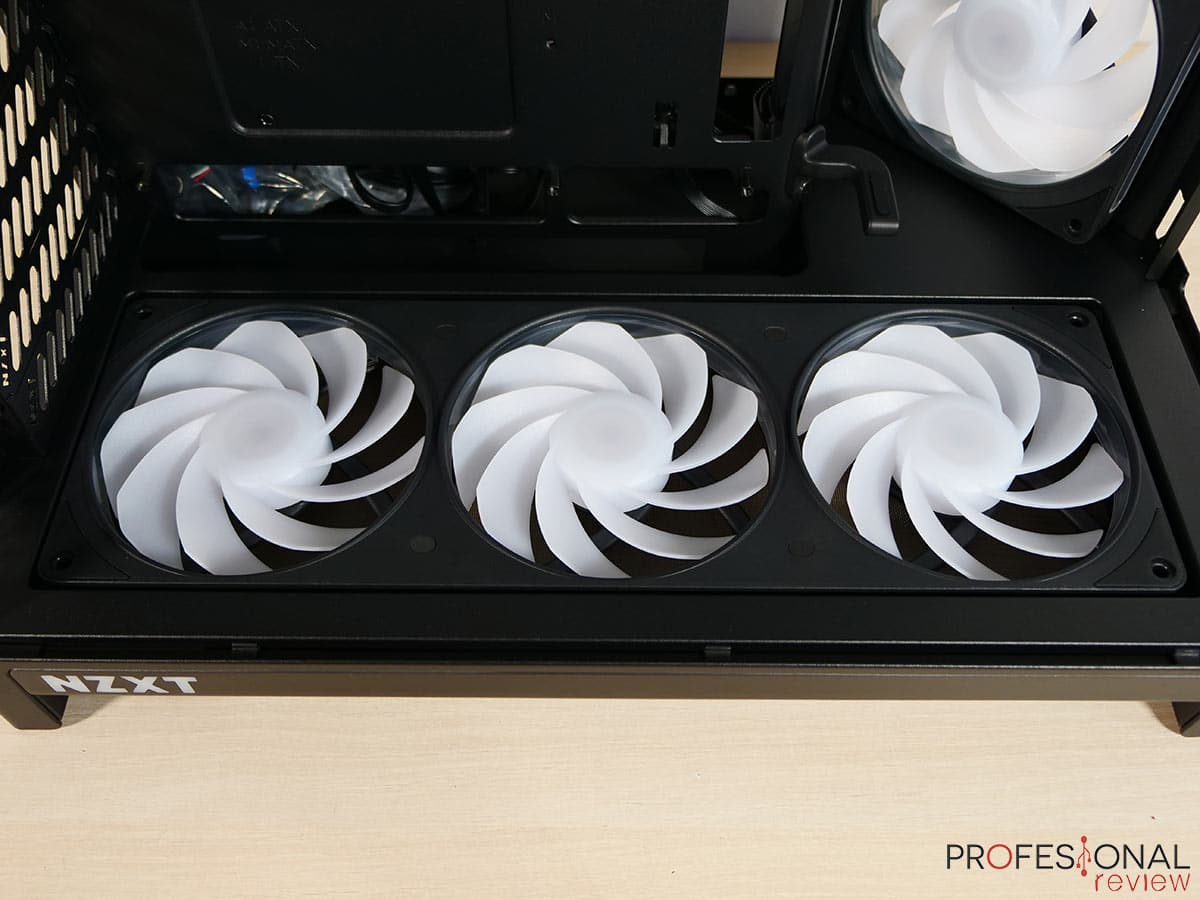

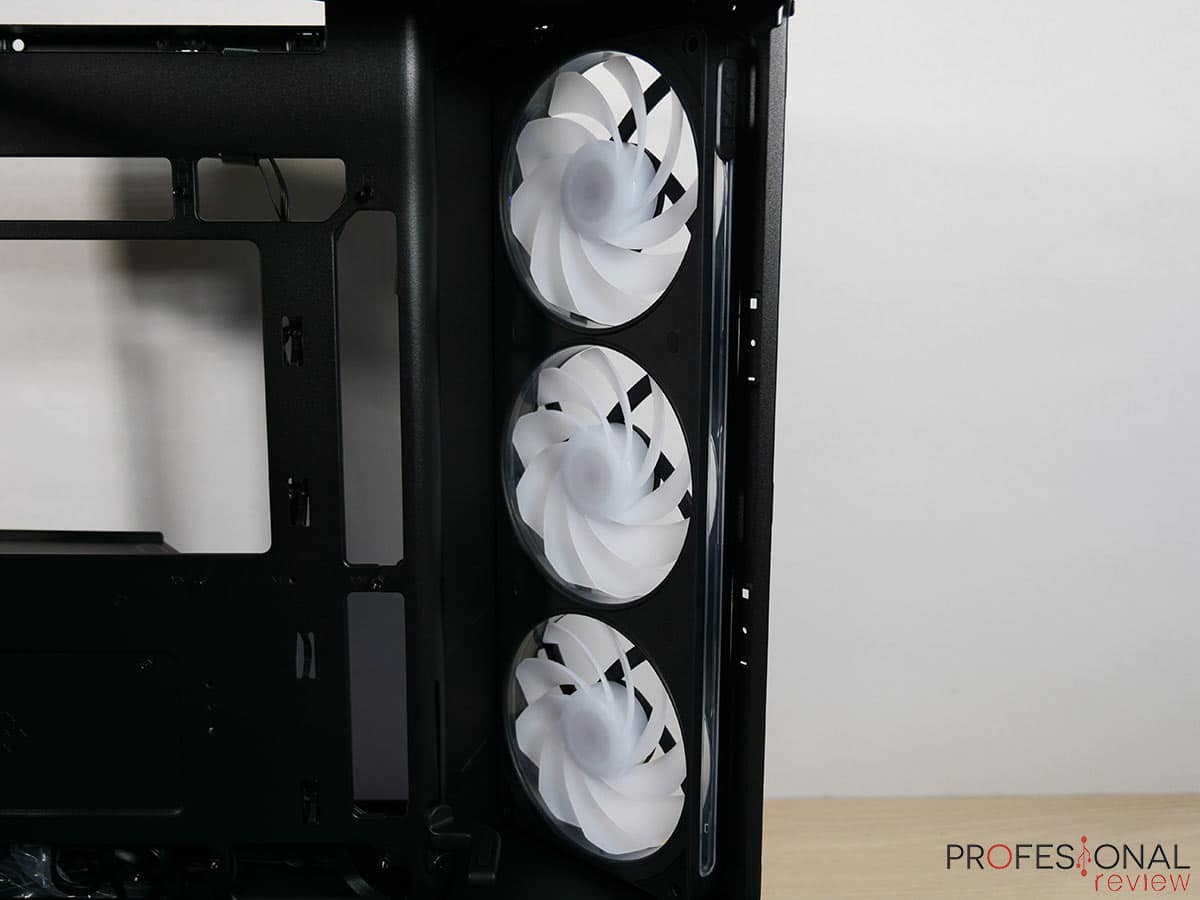

Tenemos 3 unidades en la zona inferior y otras 3 en la zona lateral integradas en un mismo chasis denominado F360 RGB Reverse, al ser ventiladores con hélices invertidas para tomar aire en modo pull.
Cada unidad opera con una velocidad máxima de 2200 RPM generando 62,14 CFM de flujo y 2,7 mmH2O de presión estática, alcanzando los 34,39 dBA. Se utilizan conectores propietarios de 8 pines donde se integra el control PWM e iluminación RGB LED-a-LED.
Por su parte, el ventilador trasero es un F120 RGB con 2400 RPM, 70,667 CFM de flujo de aire y 3,7 mmH2O de presión estática, alcanzando los 33,05 dBA, también compatible con PWM y RGB LED-a-LED.
El espacio para ventiladores será el siguiente:
- Lateral: 3x 120 mm
- Inferior: 3x 120 mm
- Superior: 3x 120 mm, 2x 140 mm
- Trasero: 1x 120 mm
El espacio para radiadores será:
- Superior: 280 / 360 mm
- Trasero: 120 mm

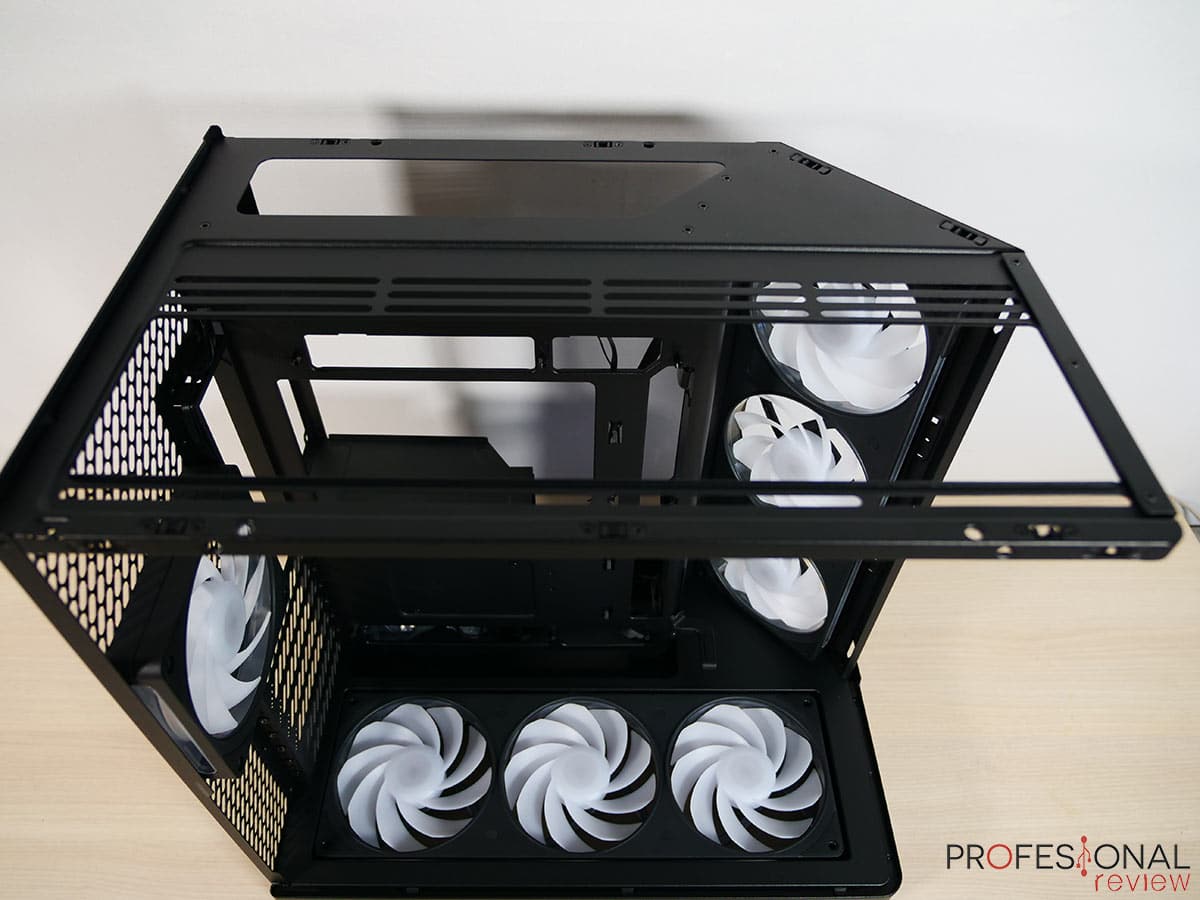

La zona superior deja ver un marco completamente abierto para instalar radiadores tanto en formato de 140 como 120 mm con 400 mm de longitud como máximo y 67 mm de grosor. La zona abierta adicional en la cámara de cableado no tiene propósito alguno.
Las zonas lateral e inferior no admiten refrigeración líquida al tener los huecos específicamente modelados para ventiladores de 120 mm. Si bien un radiador de 120 o 240 mm sí que podría instalarse en la zona inferior. El lateral admite ventiladores de 30 mm sin molestar a la GPU.
Controlador y software

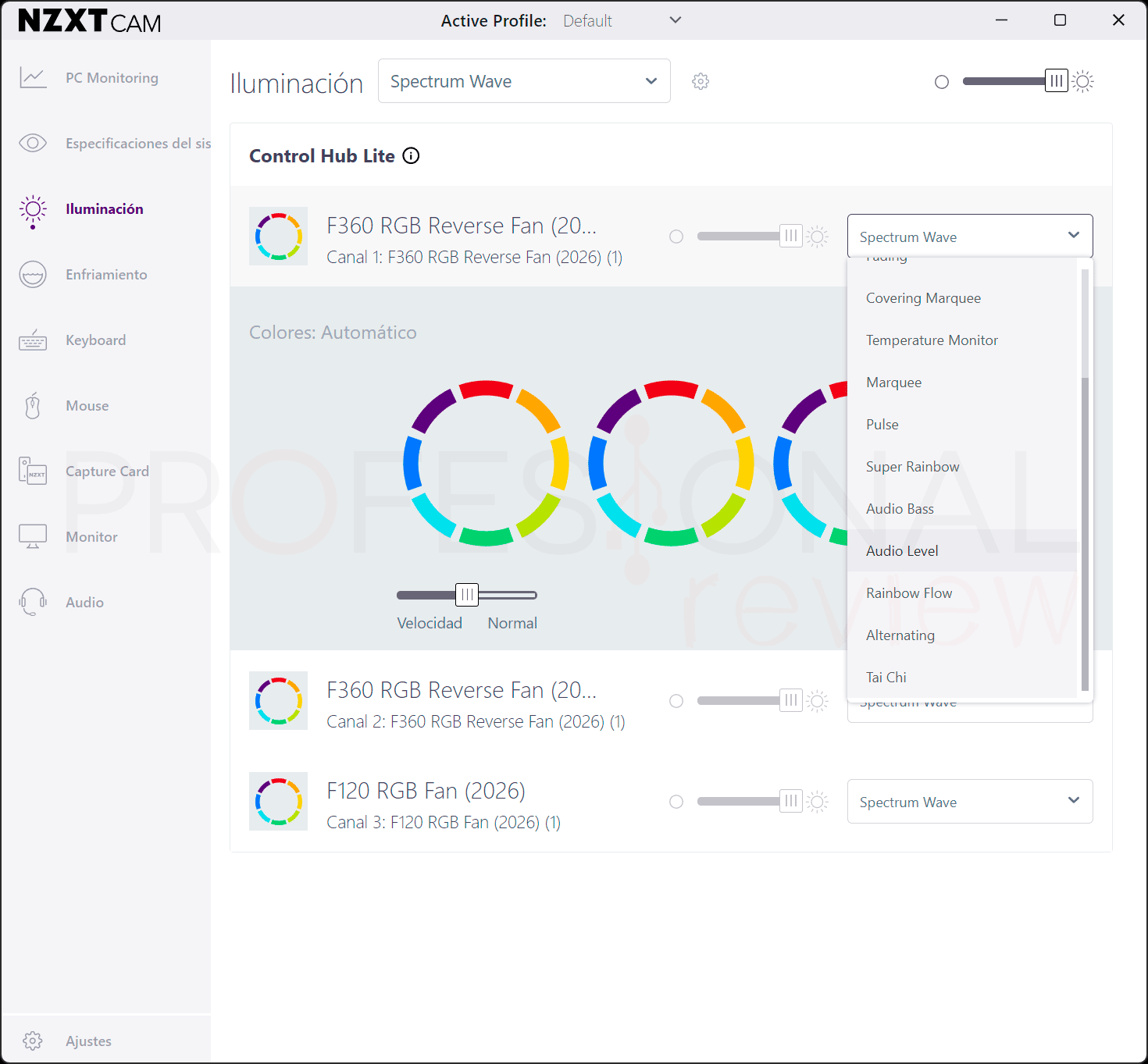

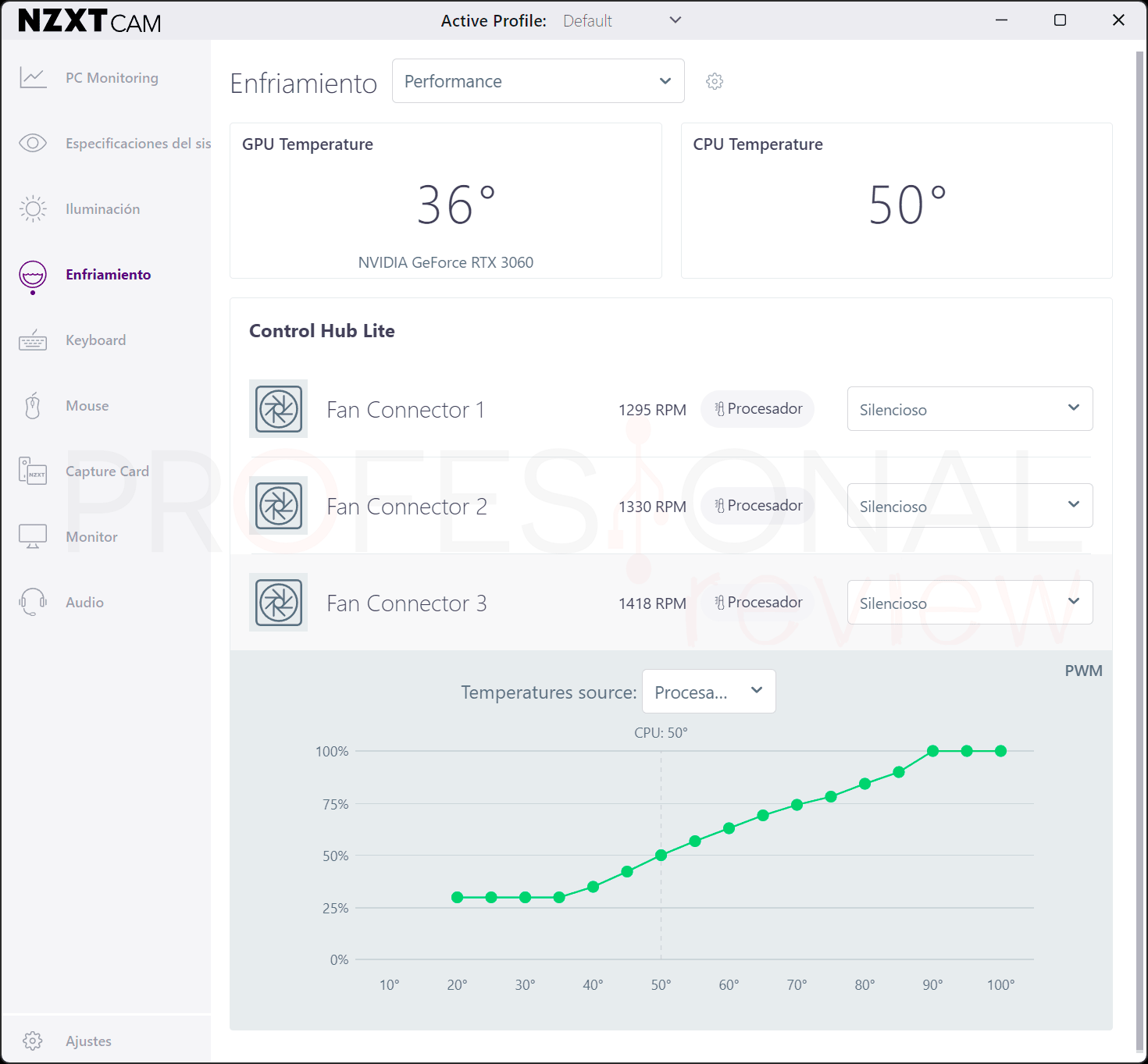

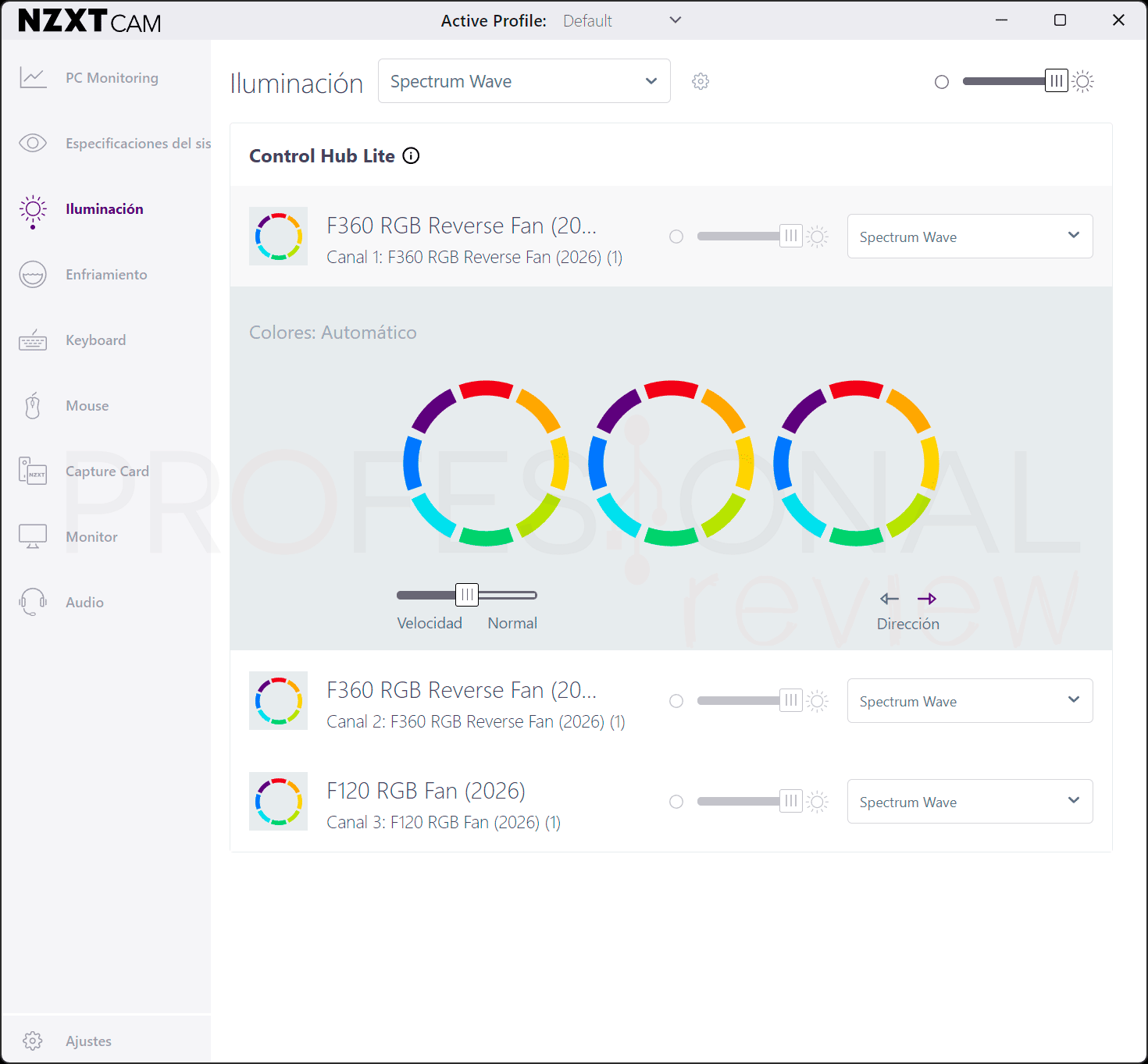

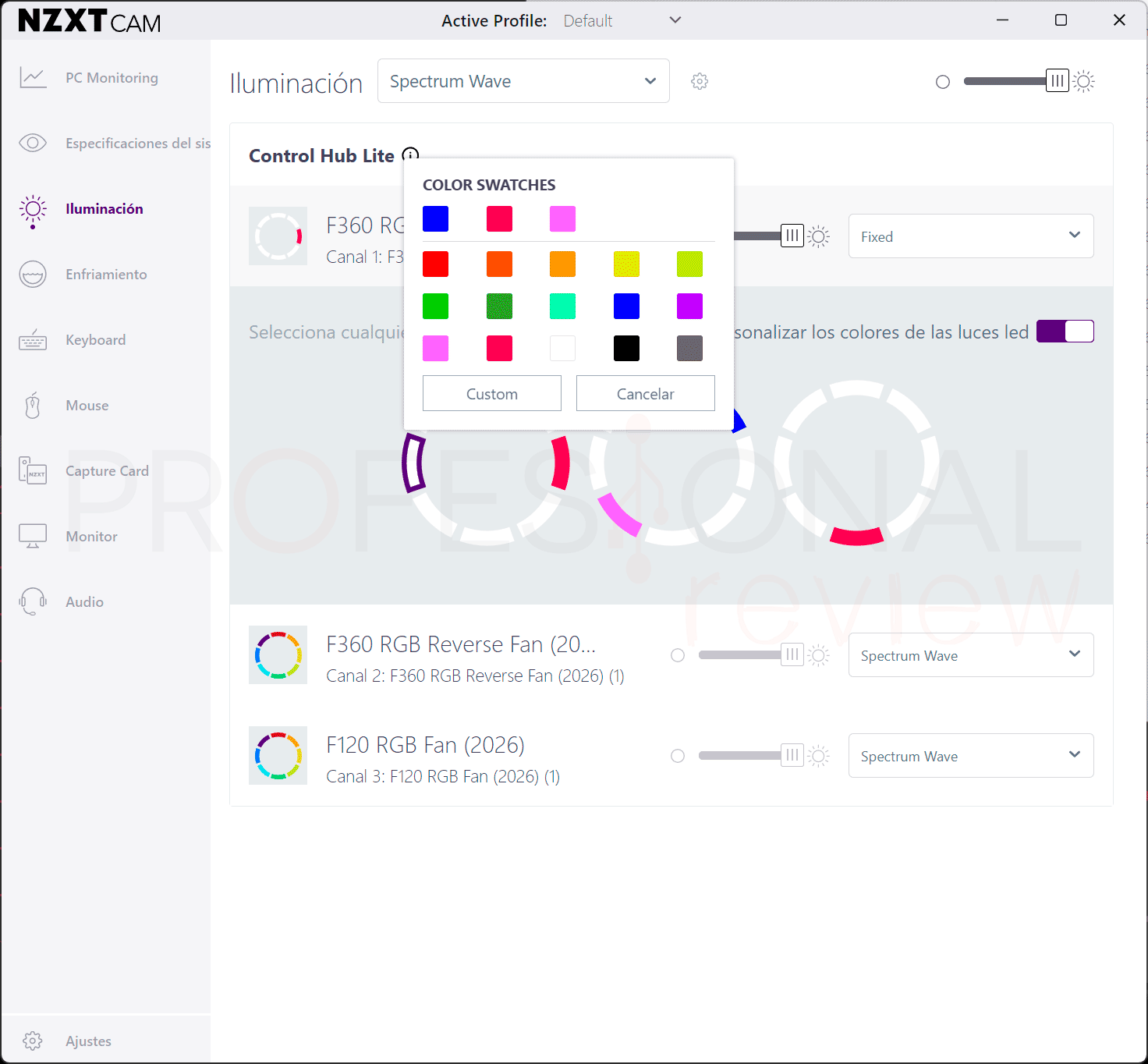

El controlador NZXT Control Hub Lite viene carenado y nos permite controlar el perfil RPM de los 3 grupos de ventiladores, además de proveer con bastantes efectos de iluminación para ellos, con capacidad de direccionamiento individual para cada uno de los 8 LEDs de los ventiladores, direccionando un total de 56 LEDs.
La capacidad total del controlador es de 96 LEDs con hasta 5 dispositivos de la marca, contando con cabecera SATA de alimentación y USB 2.0 interno para ser controlado desde NZXT CAM.

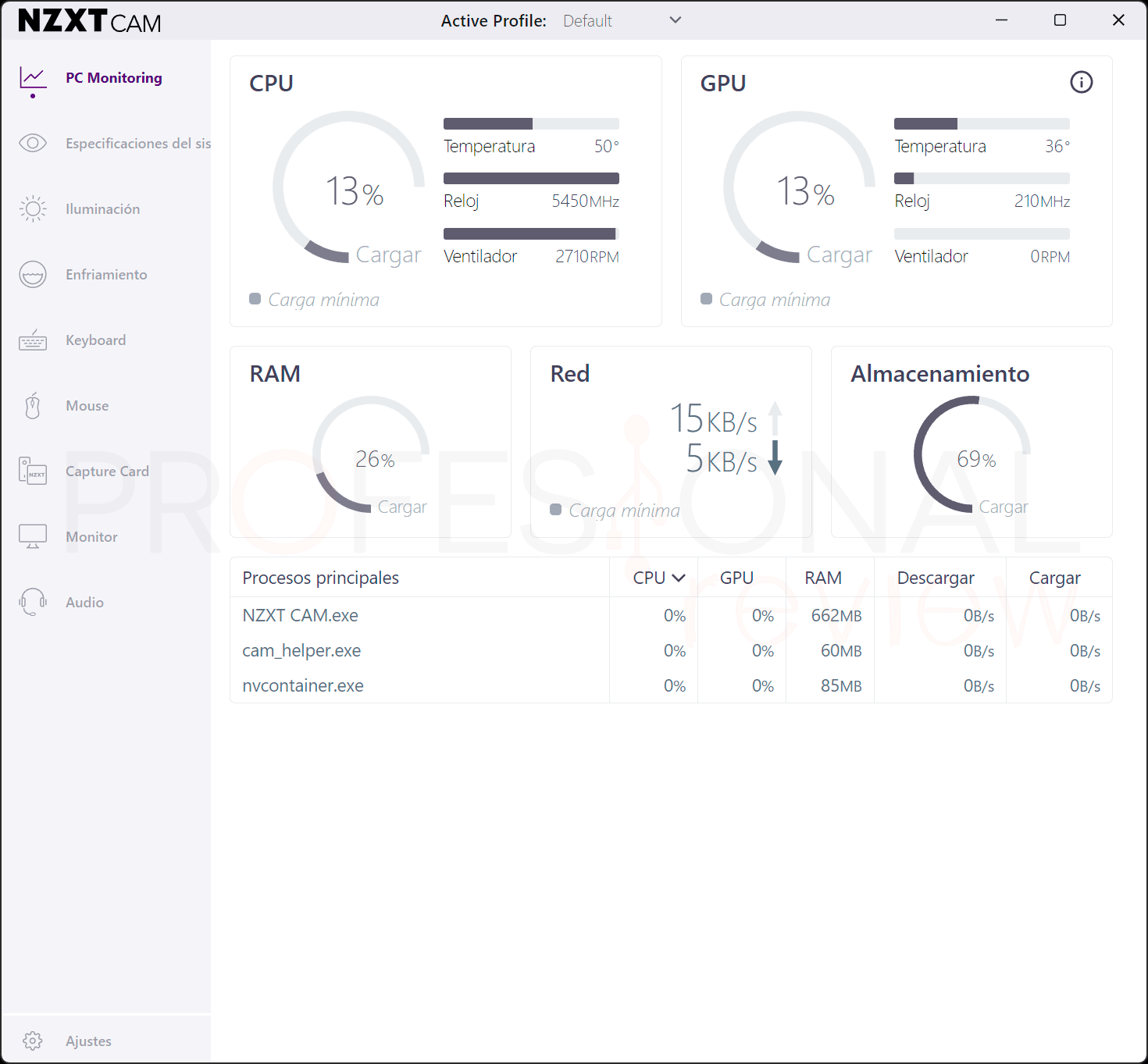

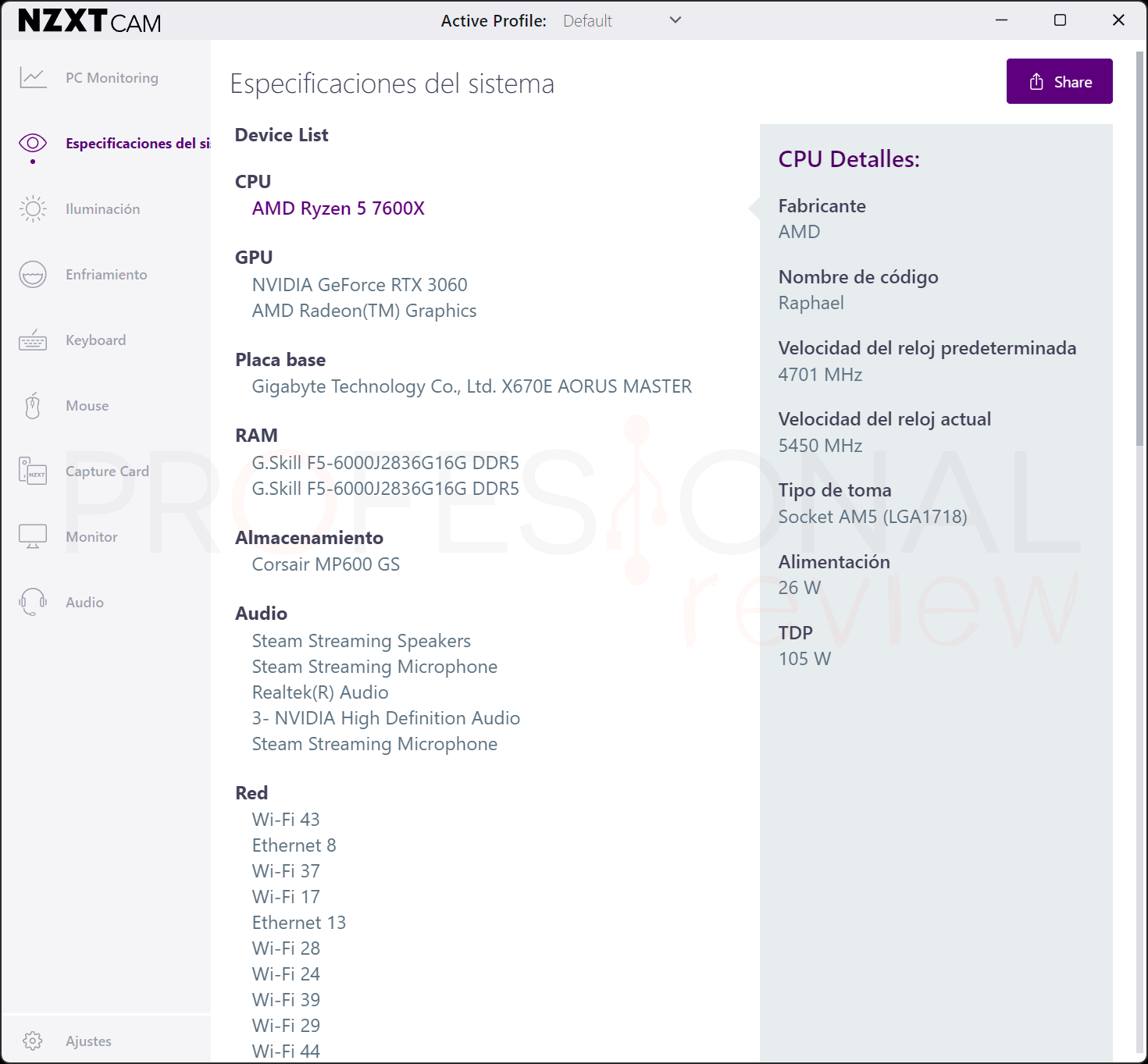

Así que, tras montar el NZXT H6 RGB+ debemos instalar el software el Windows. Este además permite ver las especificaciones del equipo, monitor de rendimiento y gestionar otros productos NZXT como teclados, ratones, auriculares, monitores y tarjetas capturadoras.
Instalación y montaje de hardware
Procedemos al montaje de nuestro banco de pruebas y puesta en marcha del NZXT H6 RGB+ con los siguientes componentes:
- X670E AORUS Master
- AMD Ryzen 5 7600X
- MSI MEG CoreLiquid S360
- 32 GB G.Skill Trident Z DDR5 RGB
- Tarjeta gráfica KFA2 RTX 3060
- Corsair RM1000e
- SSD NVMe
En esta ocasión comenzamos por verificar que es posible instalar nuestra placa base E-ATX de montajes; efectivamente así es, aunque ésta excede las dimensiones del marco de sujeción y tapa un poco los ventiladores laterales.

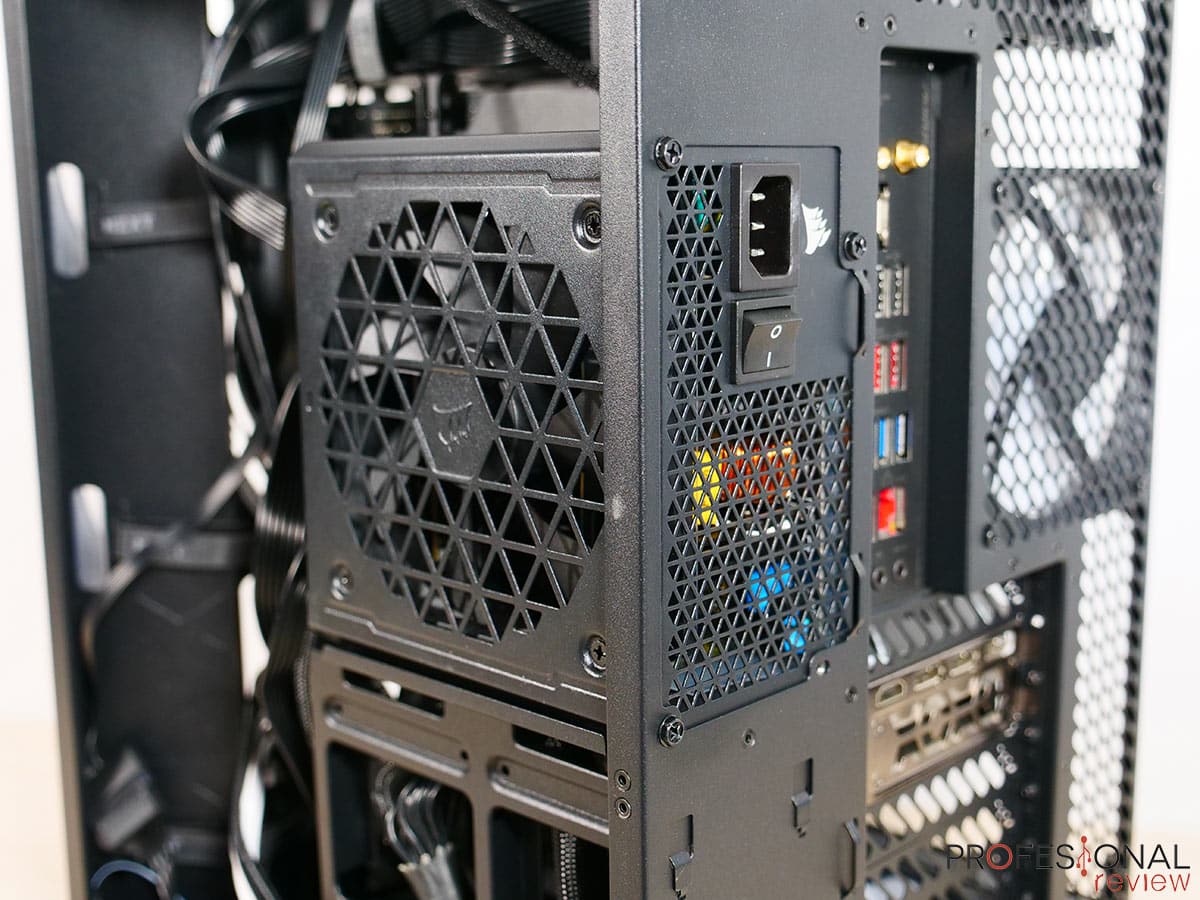

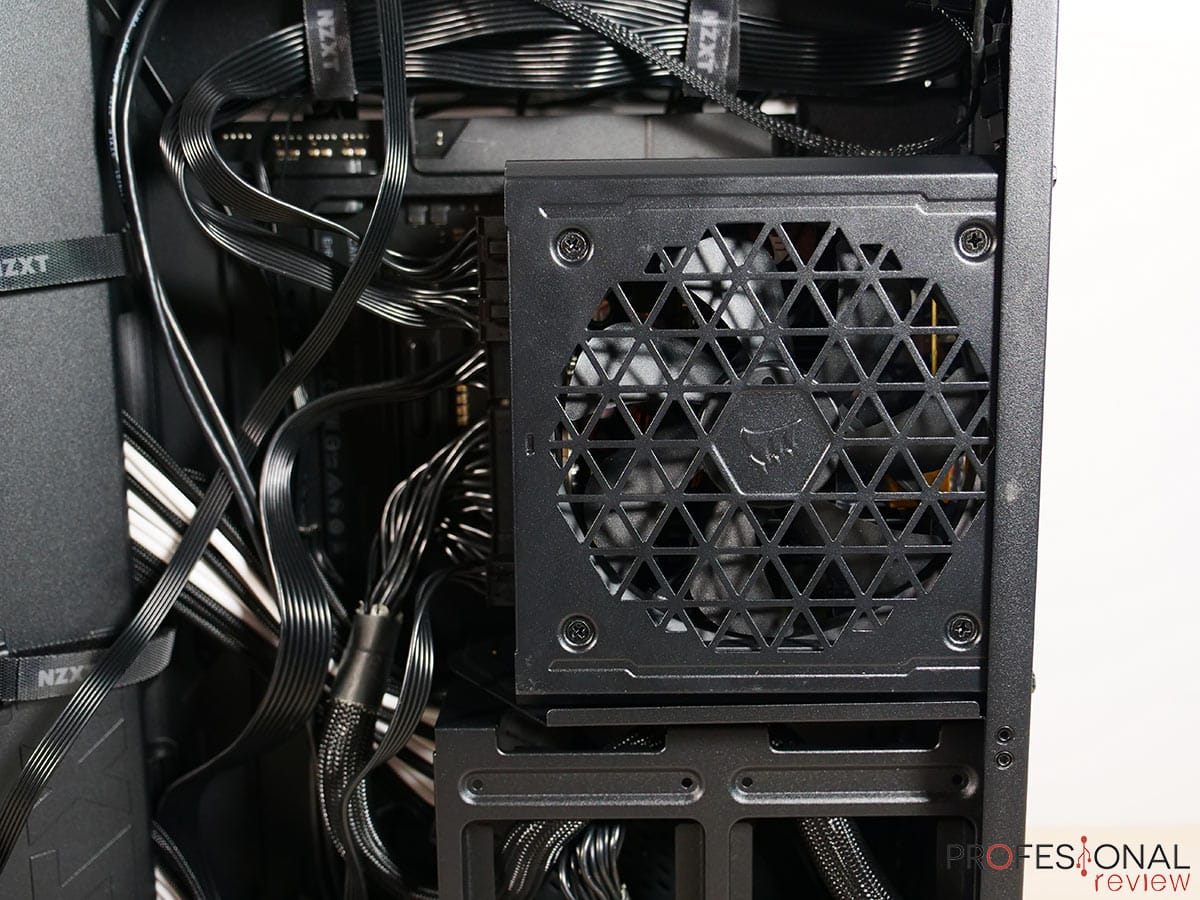

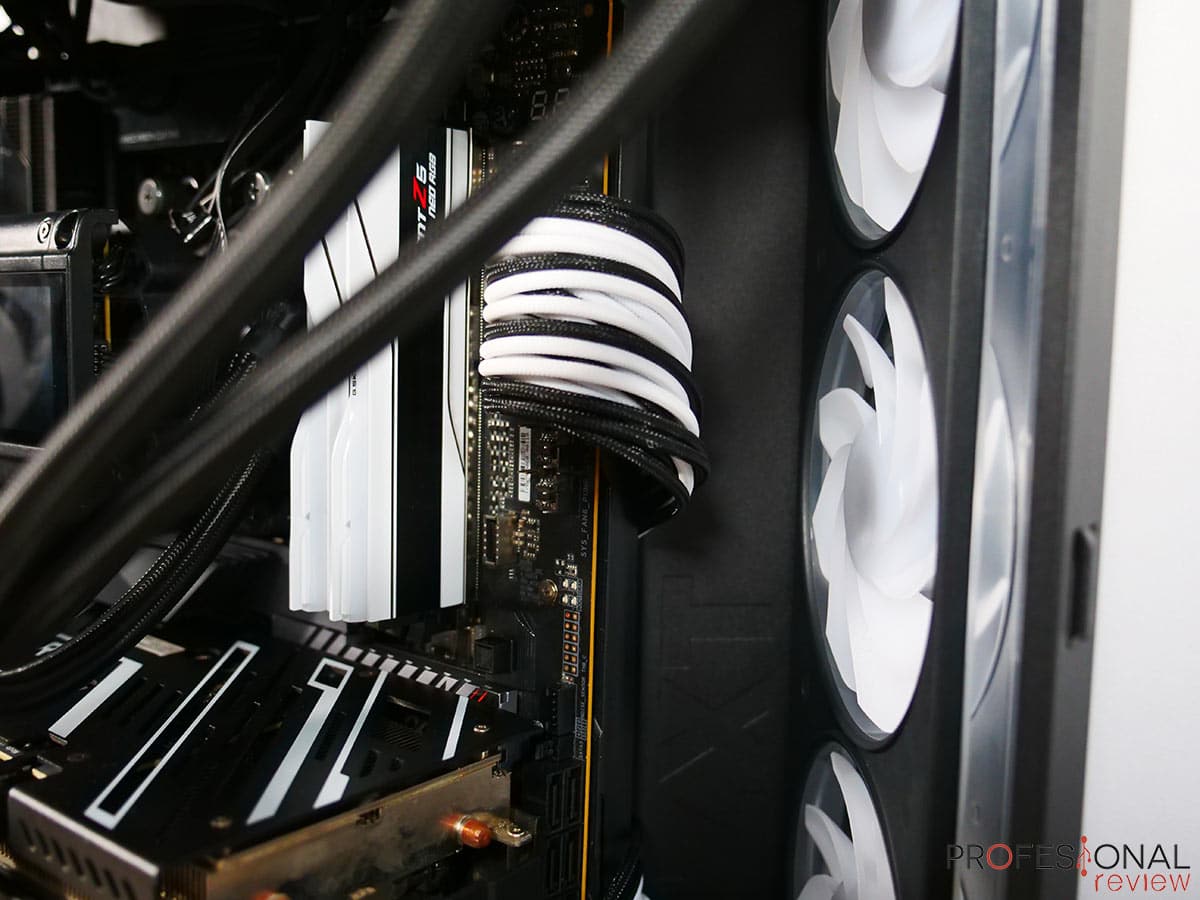

A continuación instalamos la fuente de alimentación sin problemas aparentes para enrutar los cables EPS hacia la CPU ni hacia la placa base, aunque, al ser E-ATX, el cable ATX quedará bastante visible en nuestro caso concreto.

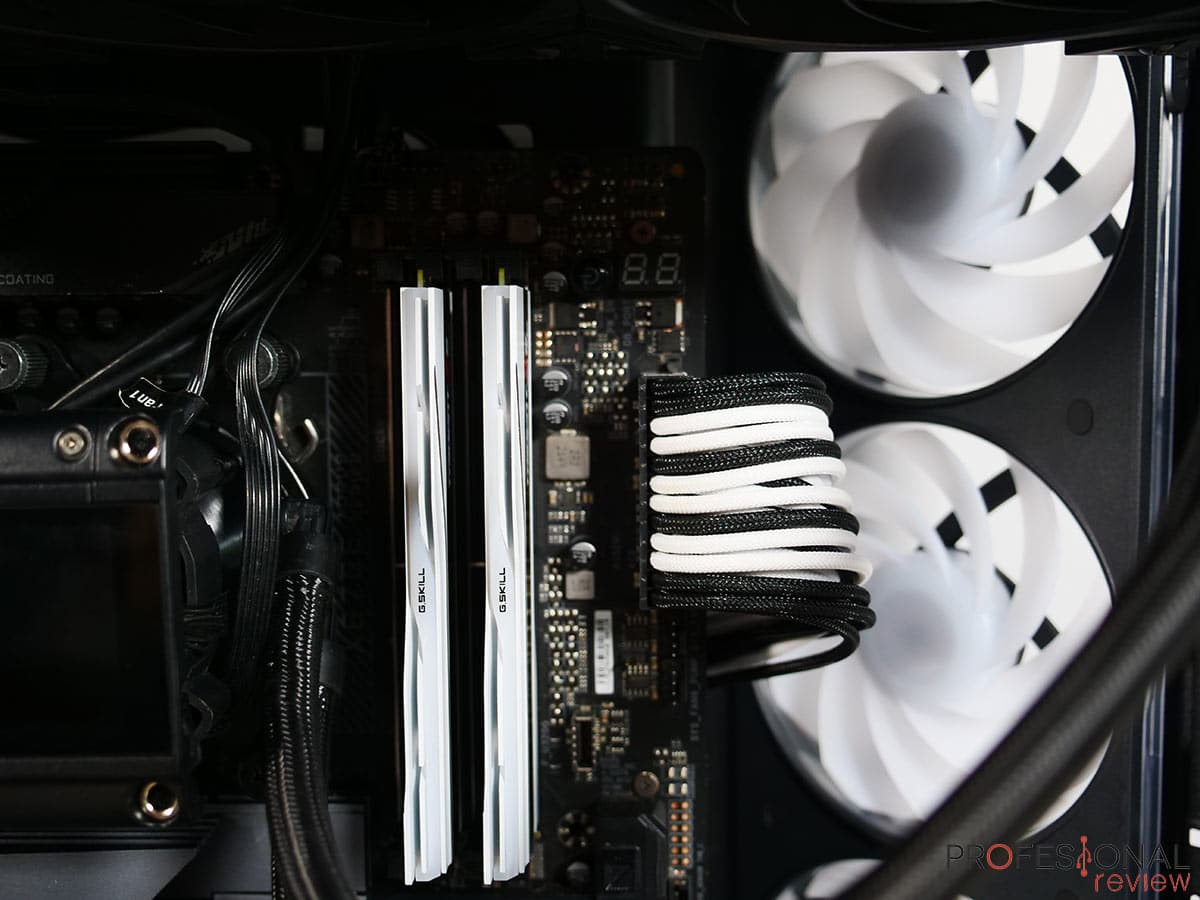

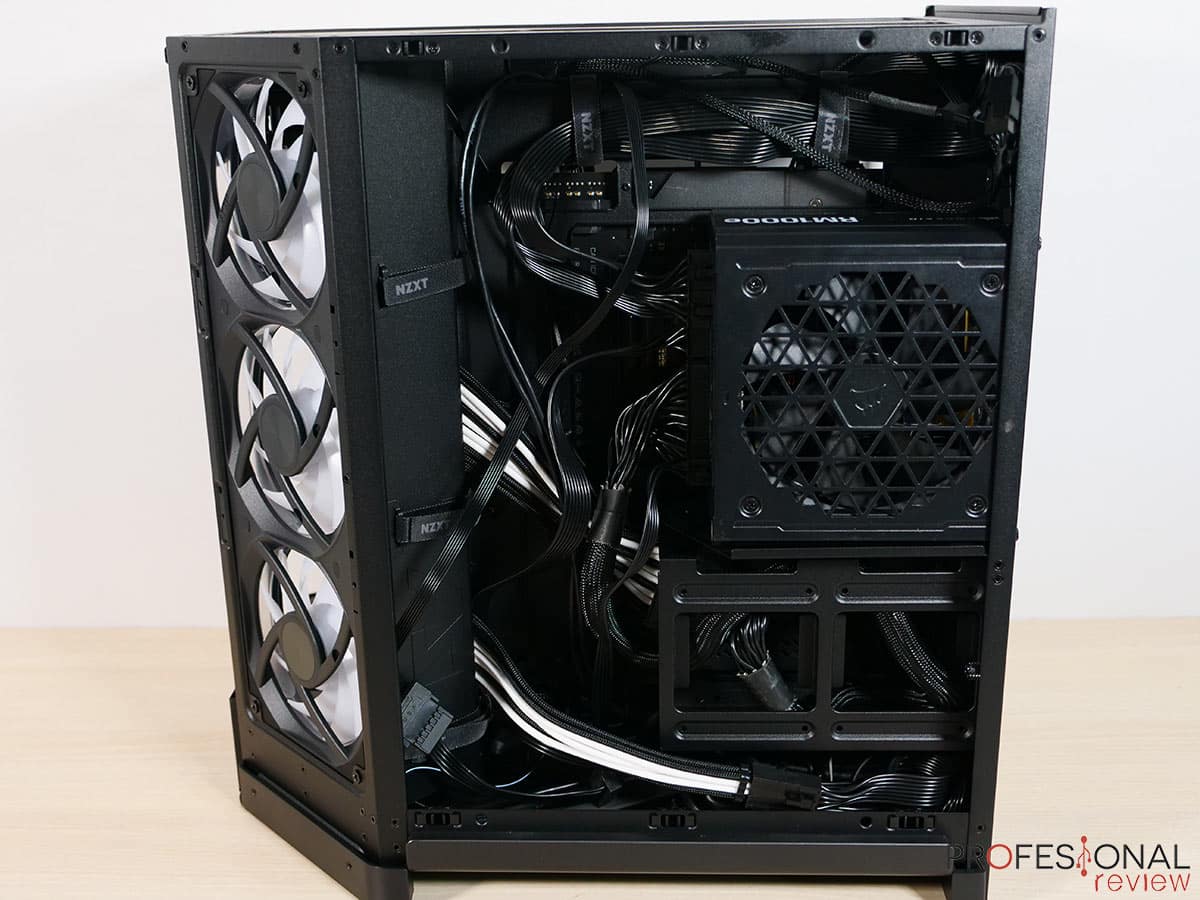

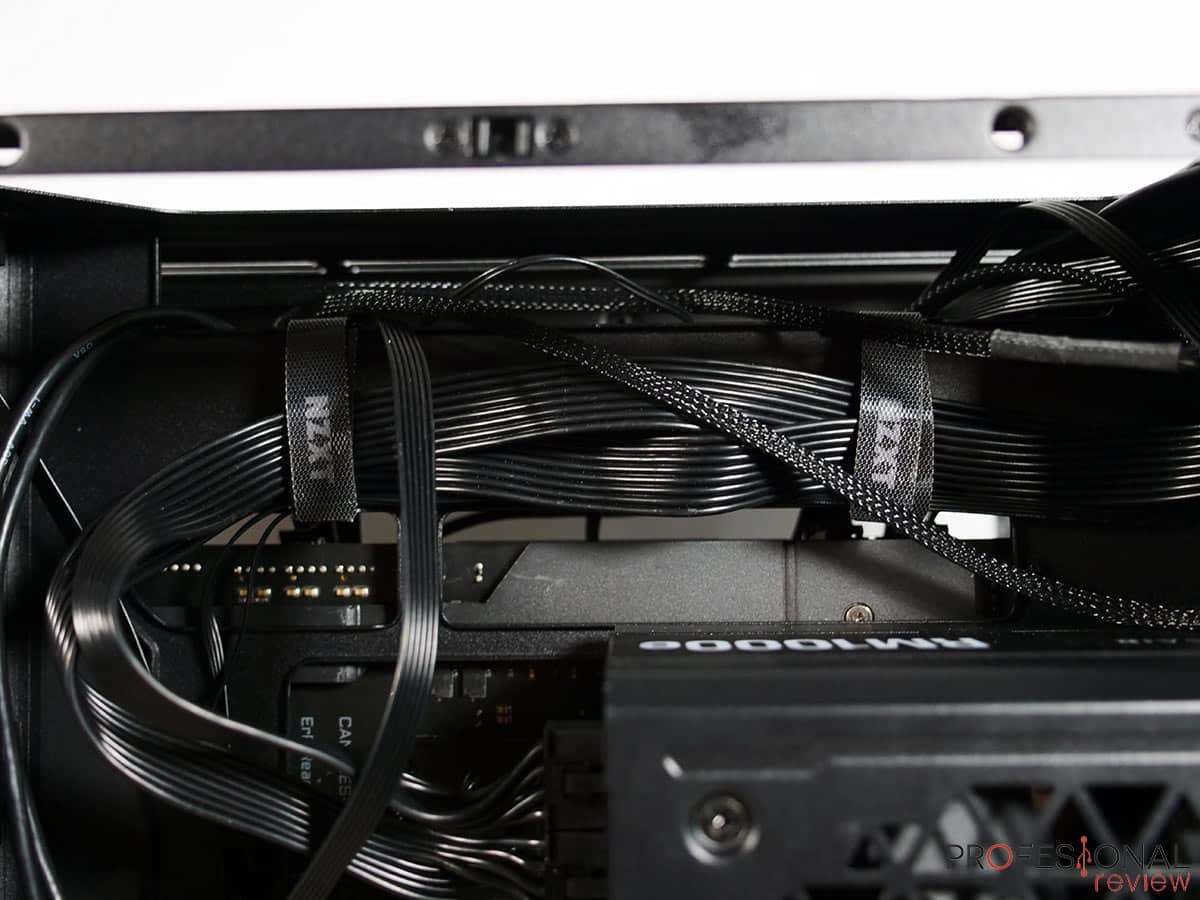

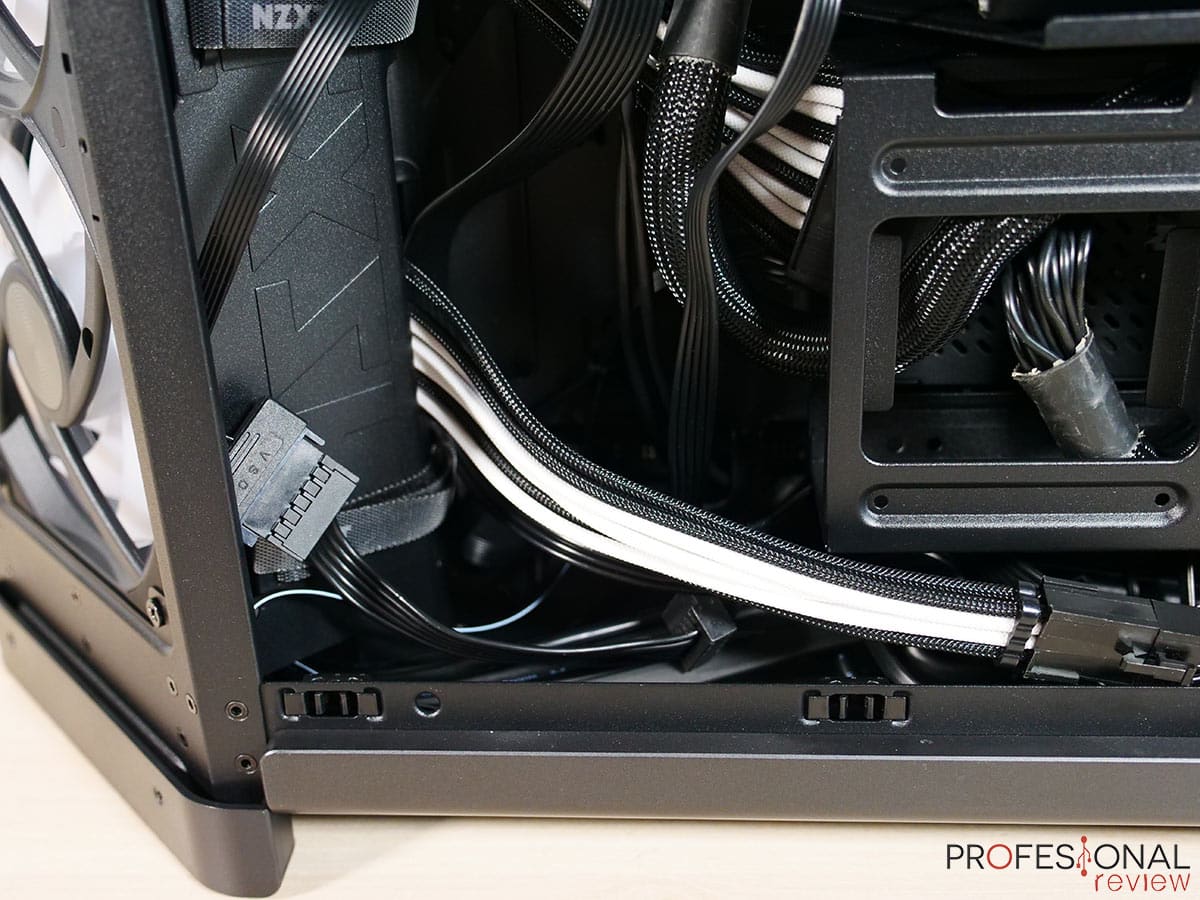

Las presillas serán muy útiles para sujetar estos cables, aunque nosotros realizamos un montaje rápido y no podemos recrearnos ordenándolos demasiado. Lo bueno de la cámara ampliada es que podemos meter los cables sobrantes bajo la caja de discos duros y sobre la PSU.

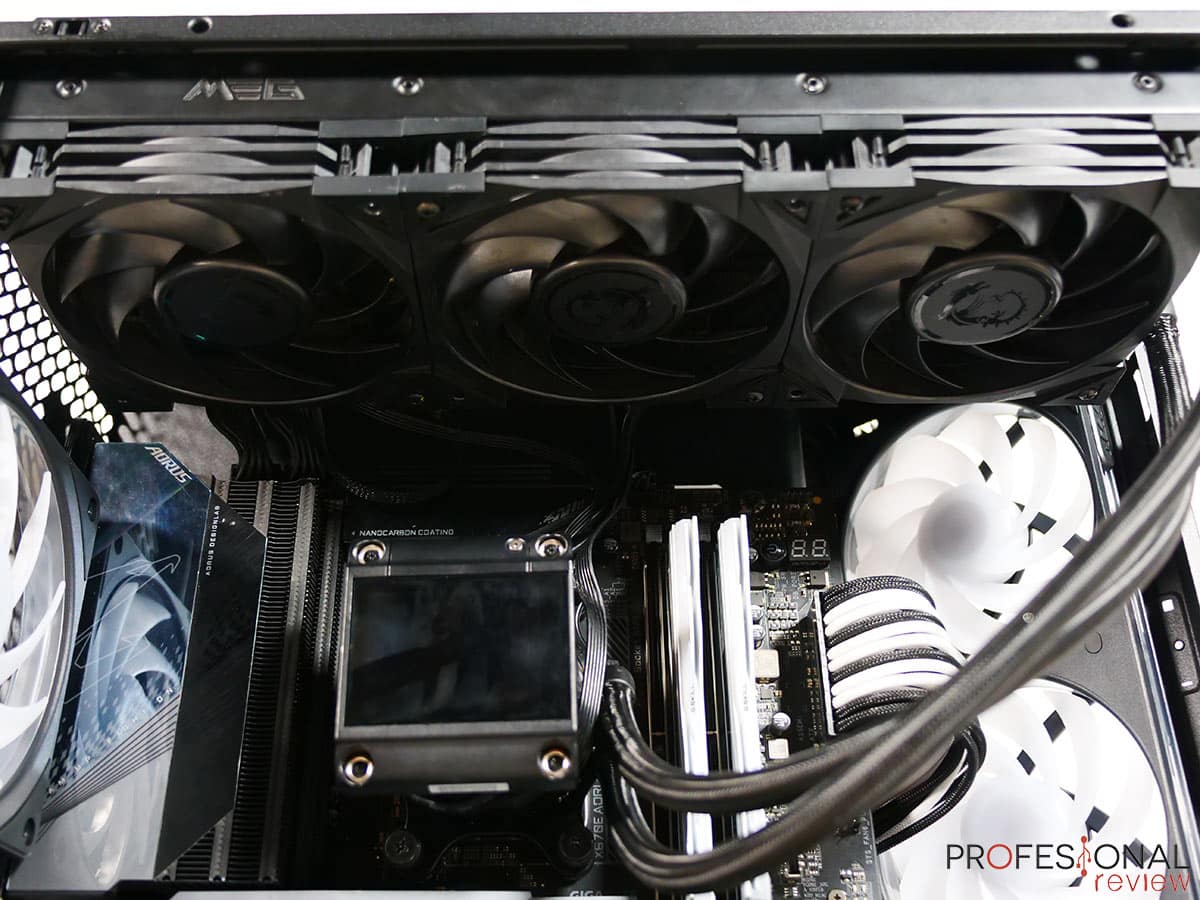

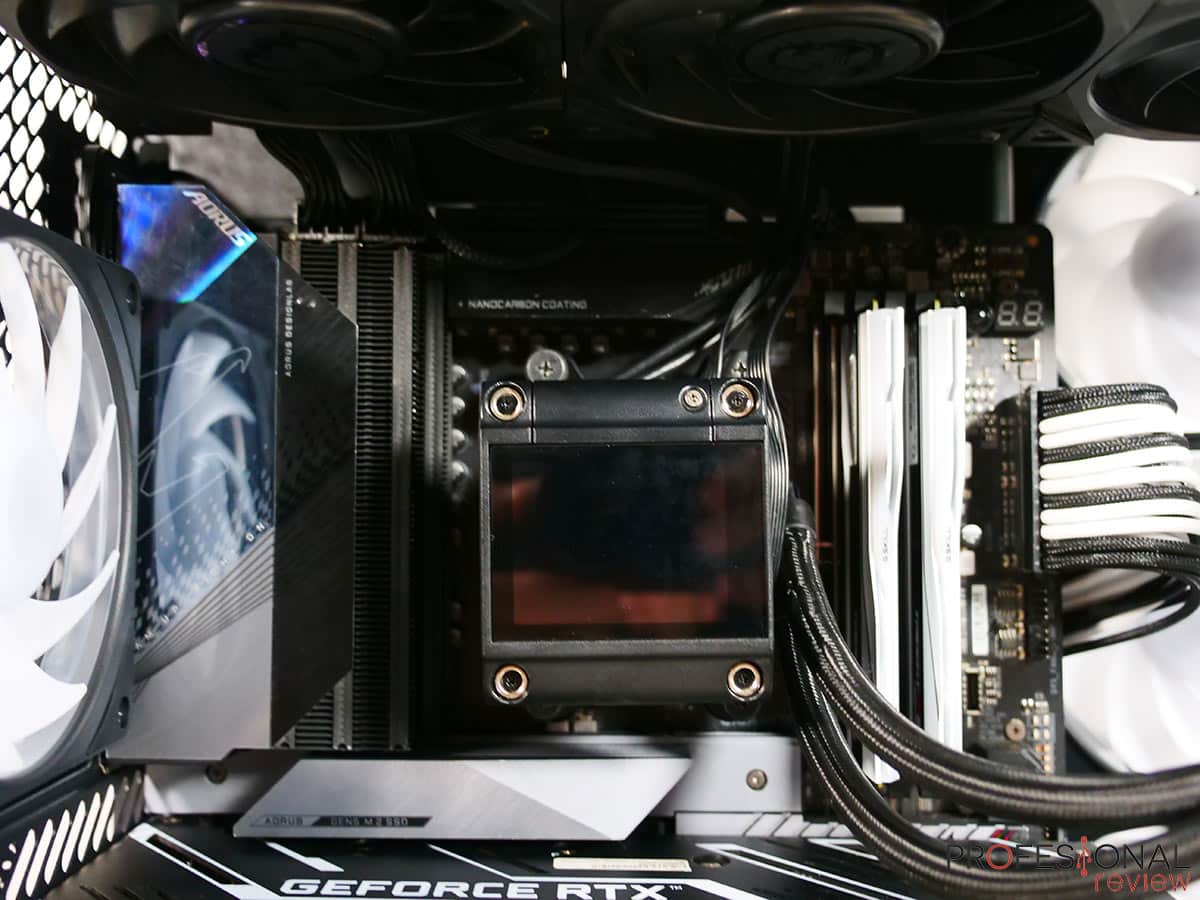

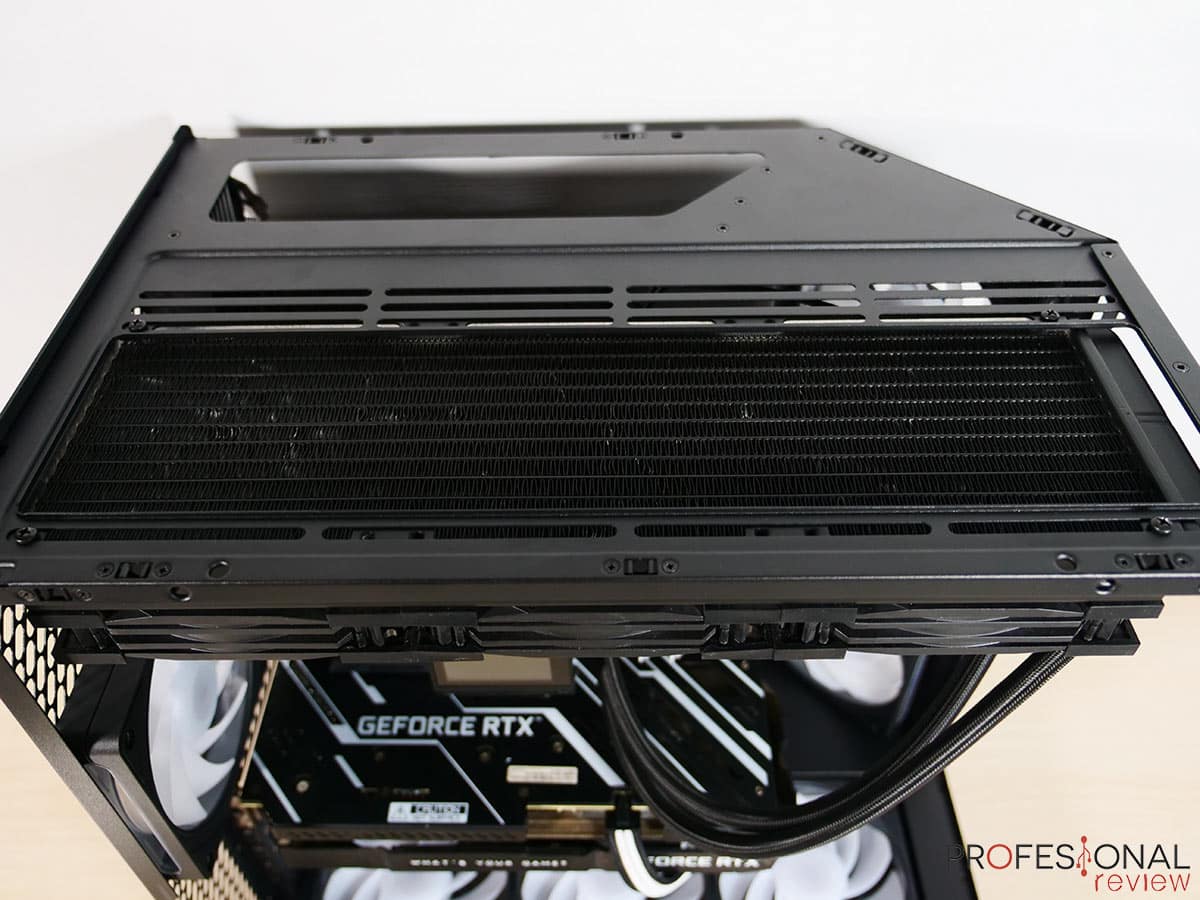

Sería el momento perfecto para instalar el radiador de 360 mm en la zona superior, no sin antes meter los cables desde la zona principal hacia la cámara trasera, pues una vez colocado el radiador, tapará los huecos de paso de cableado.

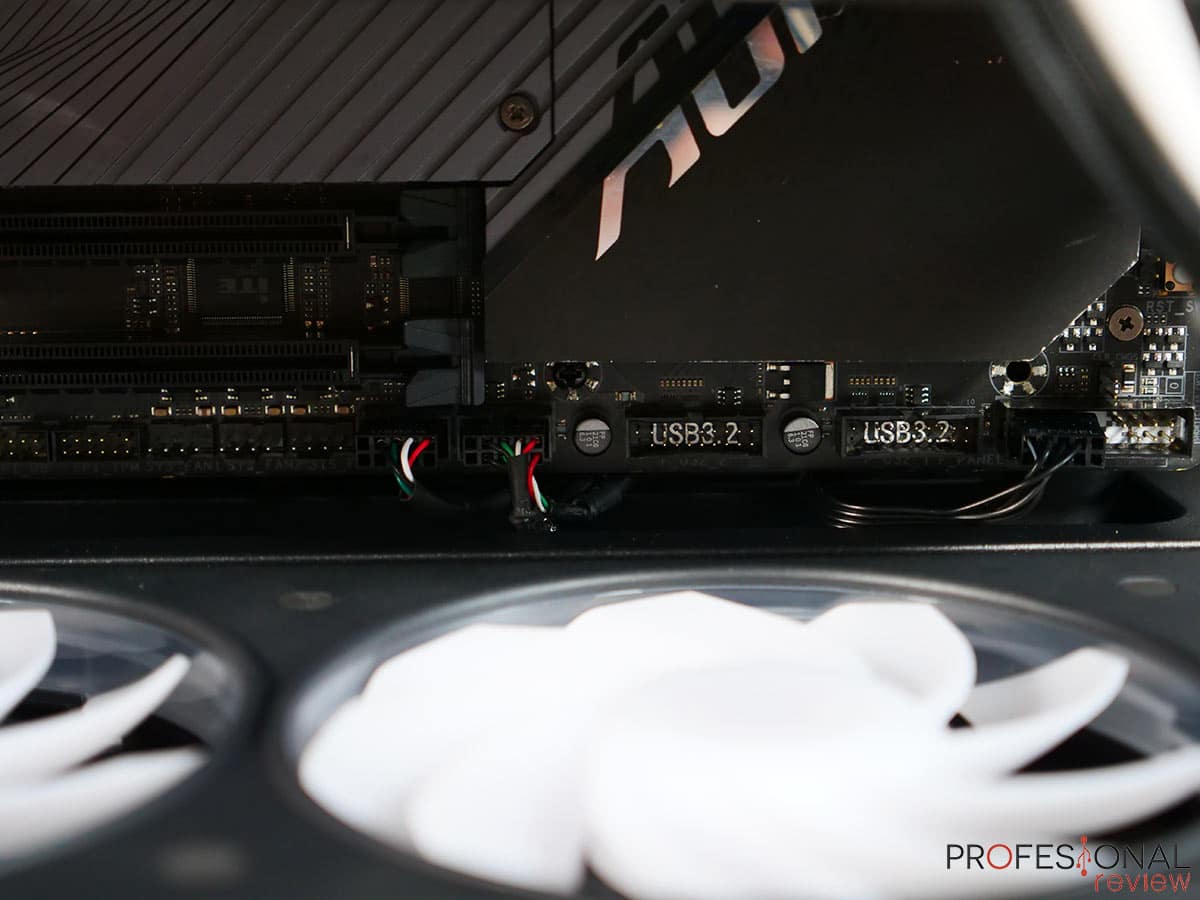

Conectamos los cables procedentes del chasis en la placa:
- 1x Conector USB 3.0
- Cabecera USB-C
- Conector de audio AAFP
- 1x Conector SATA para alimentación del controlador y RL
- Cabeceras USB 2.0 interna de controlador y RL
- Conector F-panel unificado
Afortunadamente el controlador ya tiene los ventiladores interconectados y listos para usar, solo debemos alimentarlo y conectarlo a la placa.

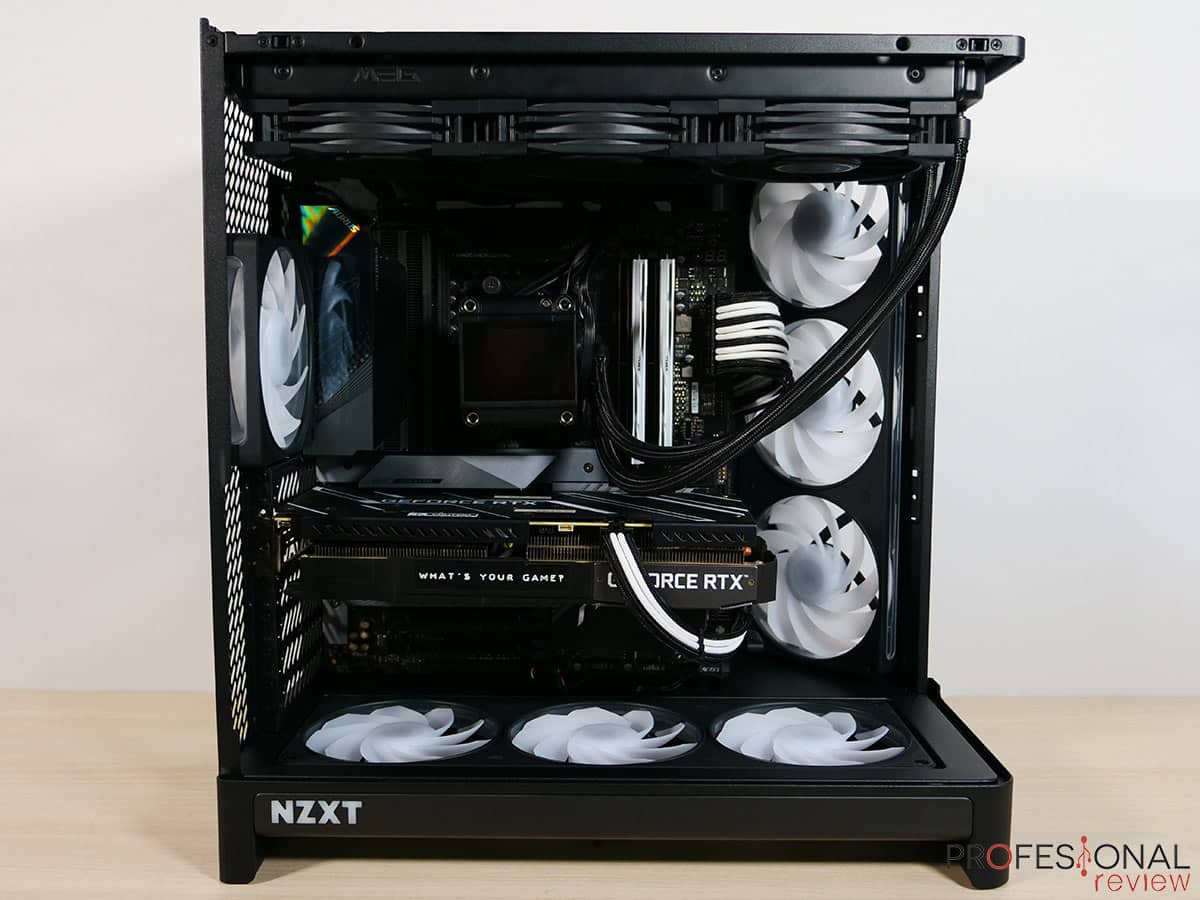

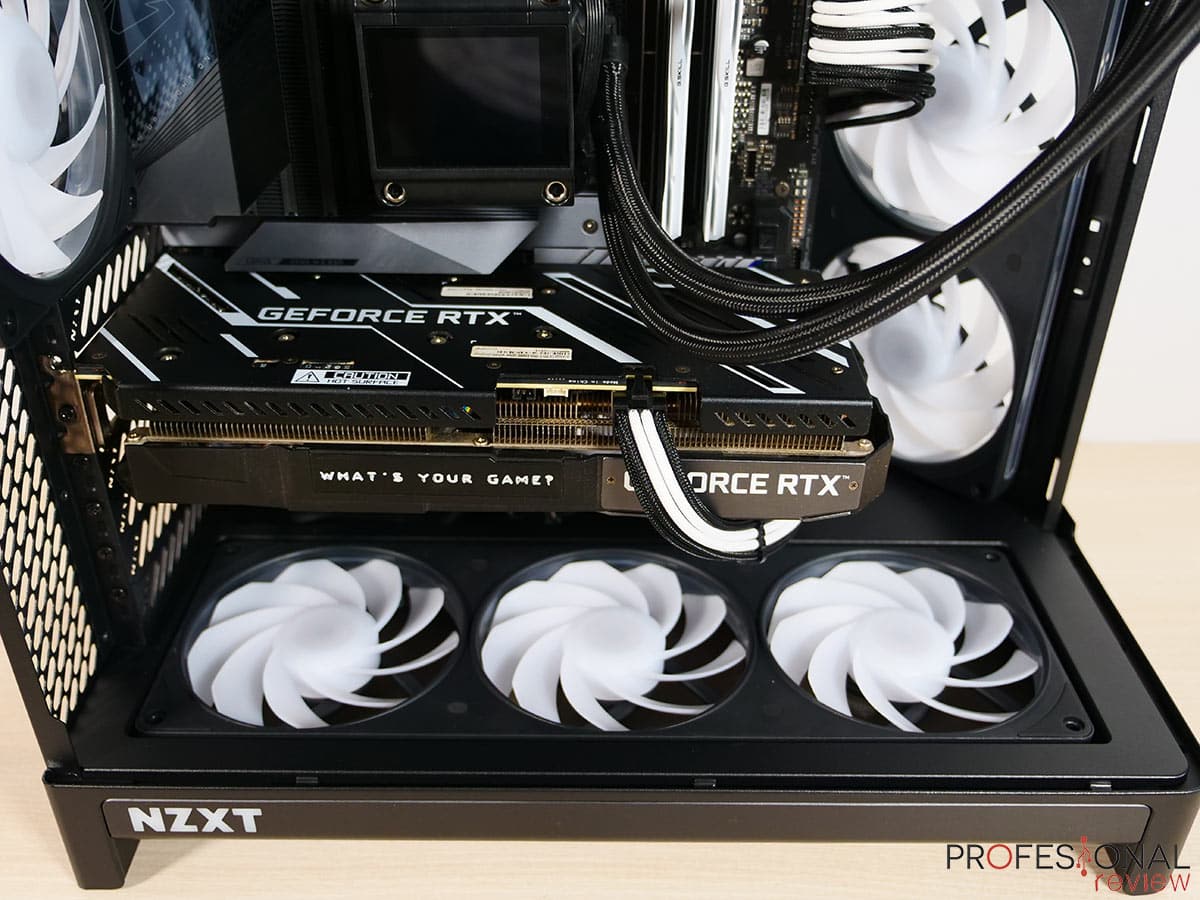

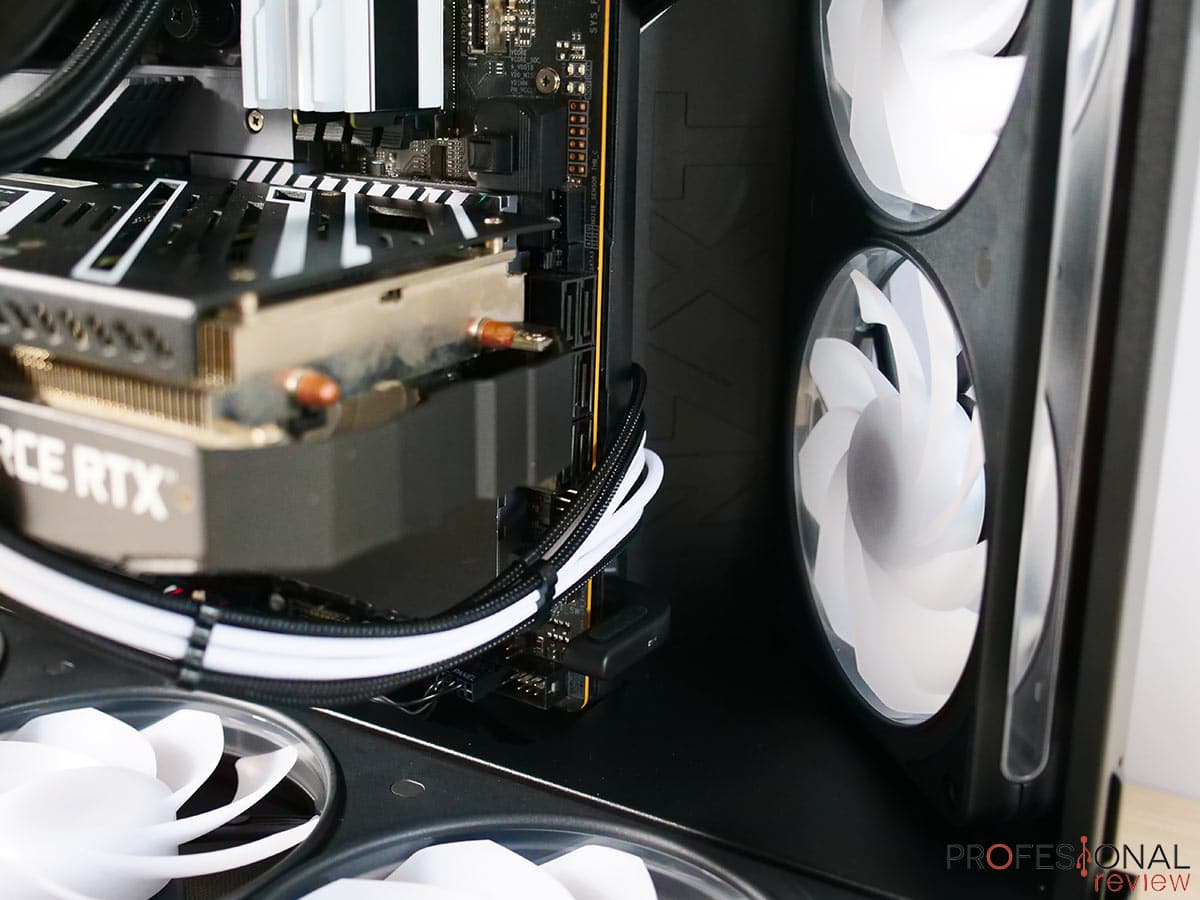

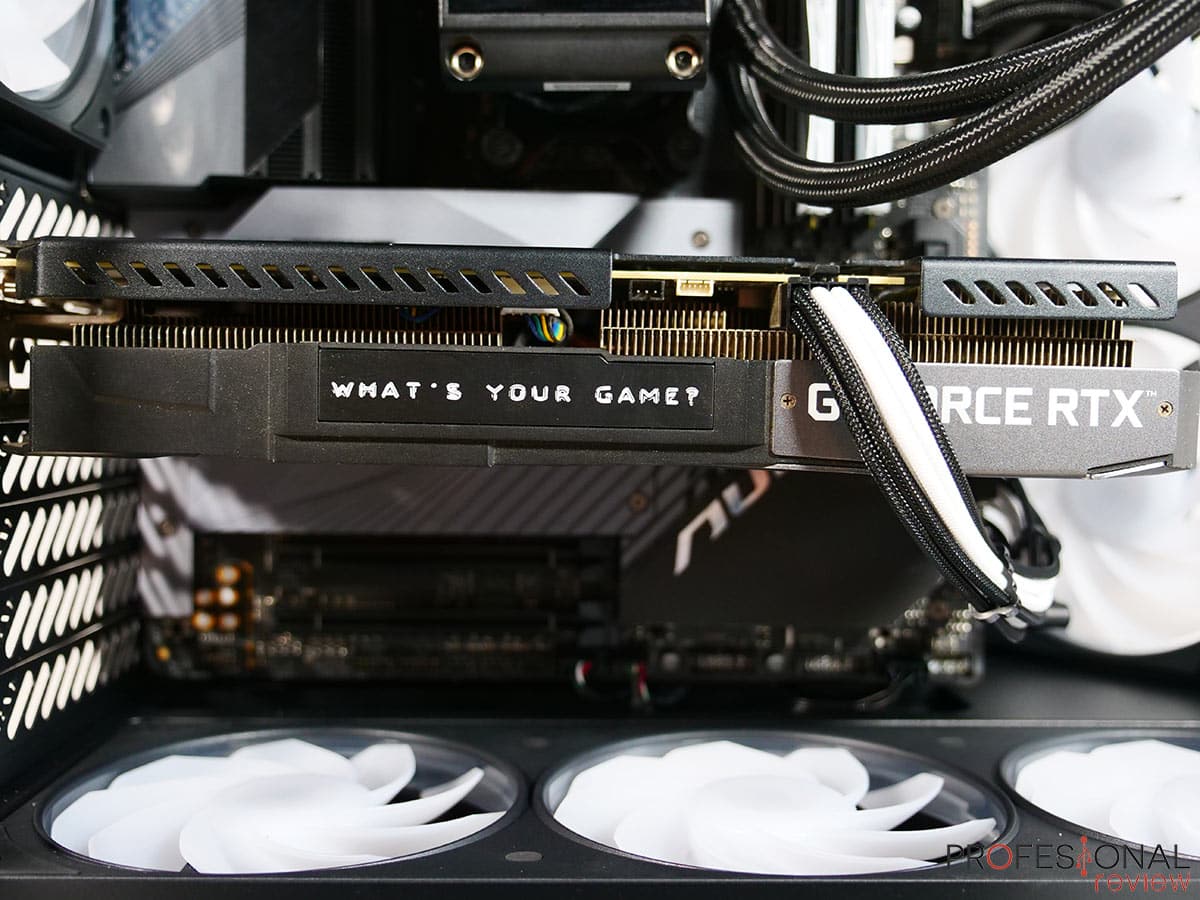

Finalizamos el montaje colocando la tarjeta gráfica. En este caso no usamos el soporte, y tampoco hemos tenido problemas en la instalación del resto de elementos en el orden que hemos llevado, existiendo mucho espacio libre para meter las manos.

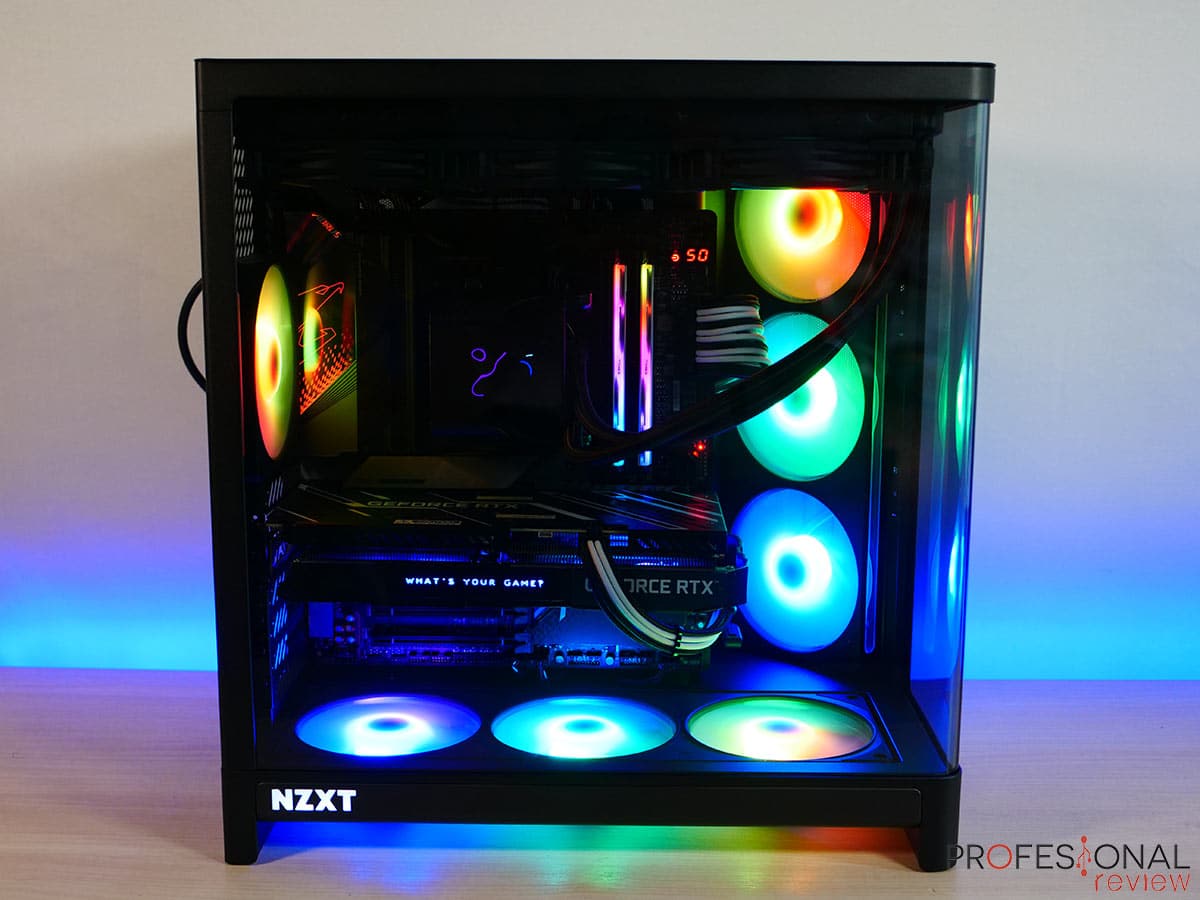

Montaje y resultado final

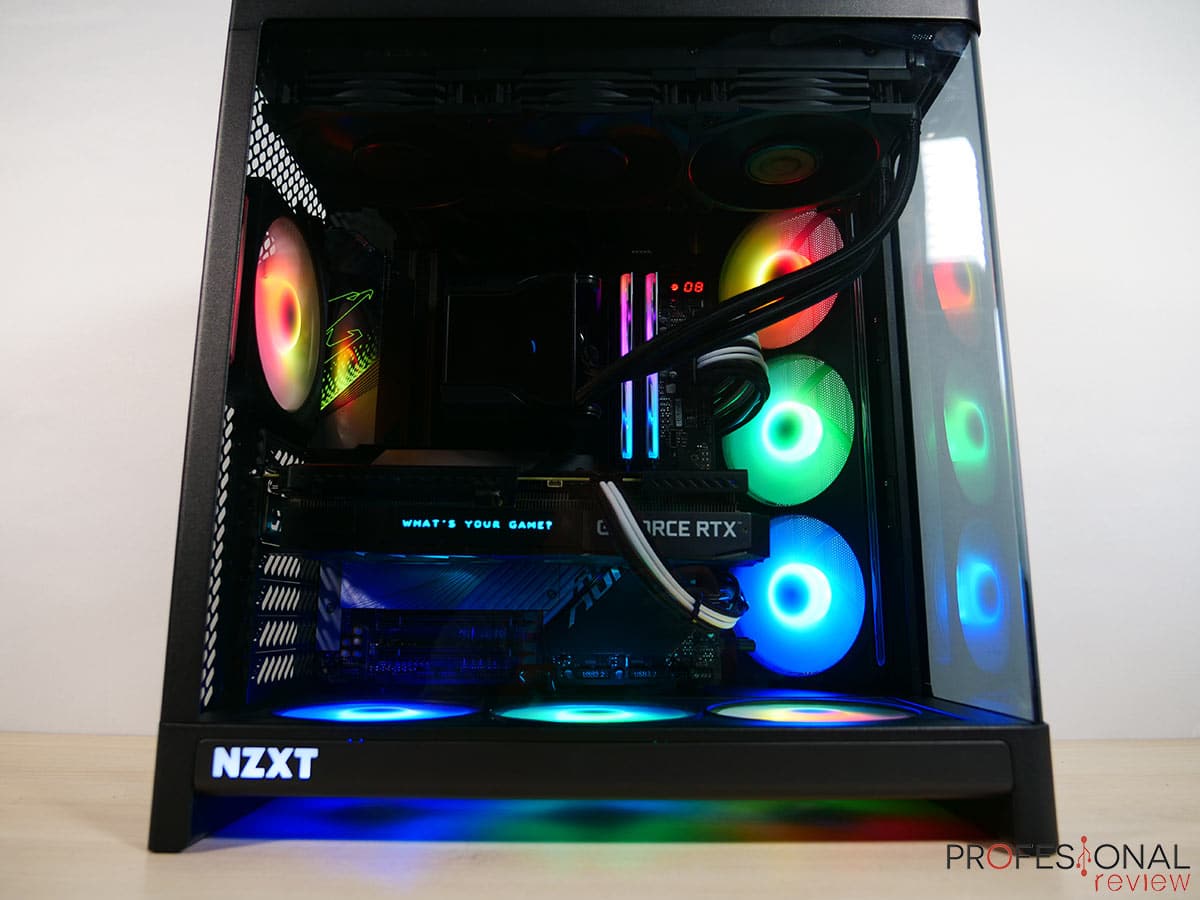

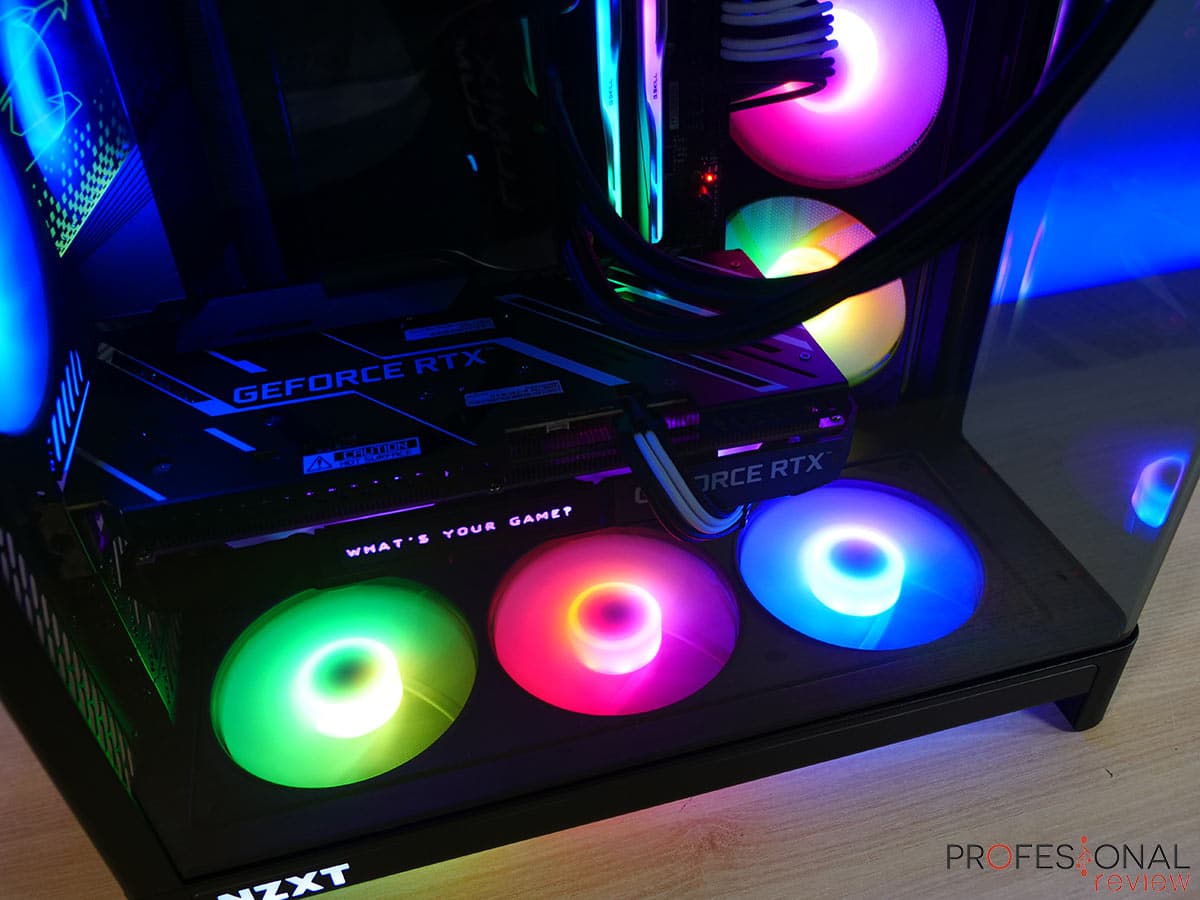

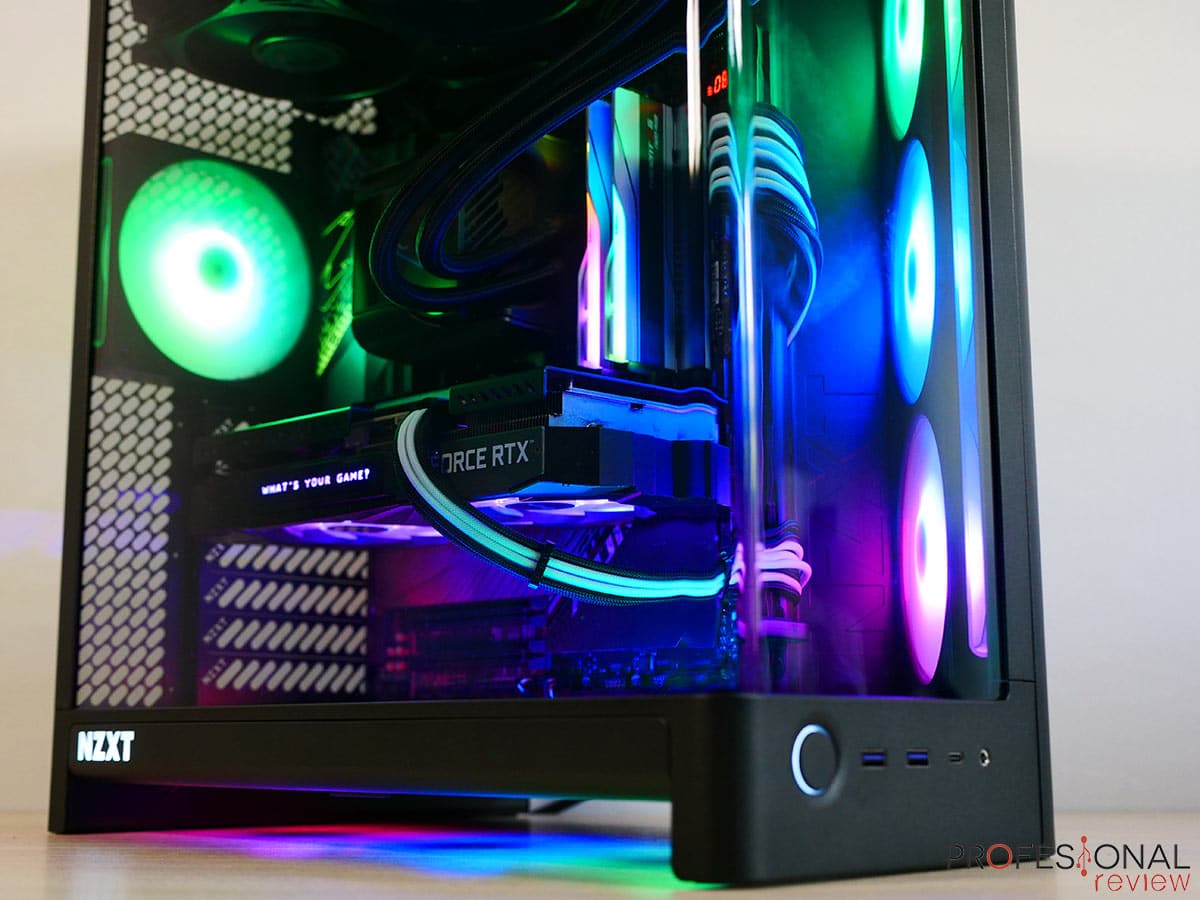

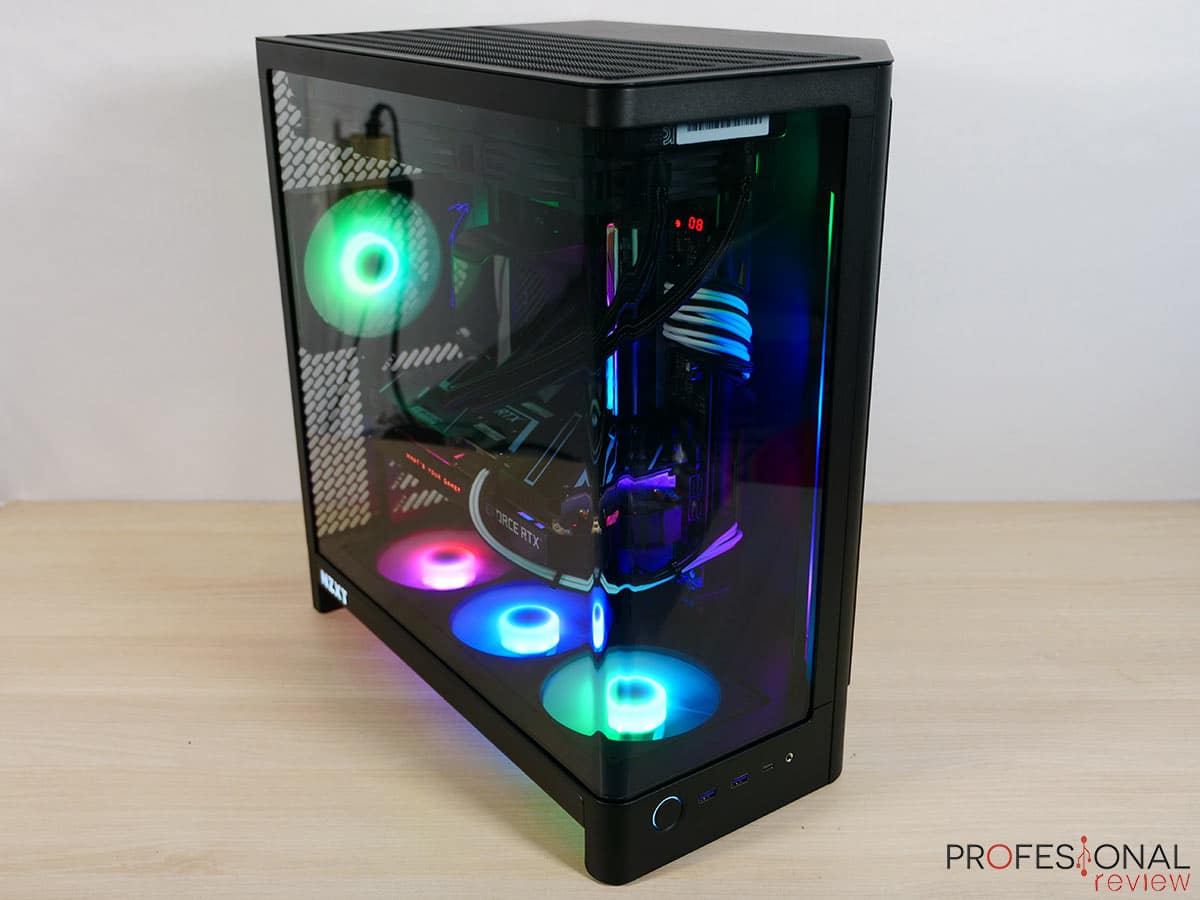

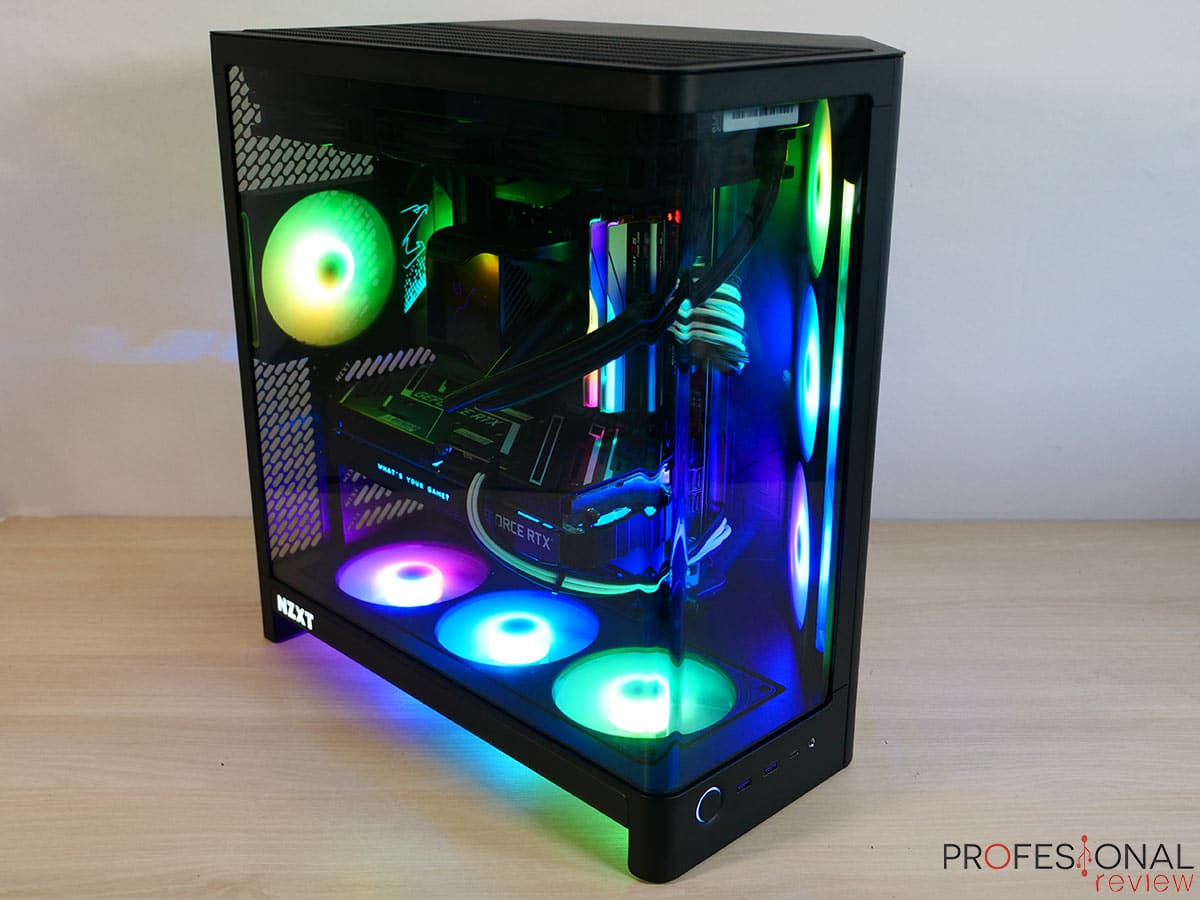

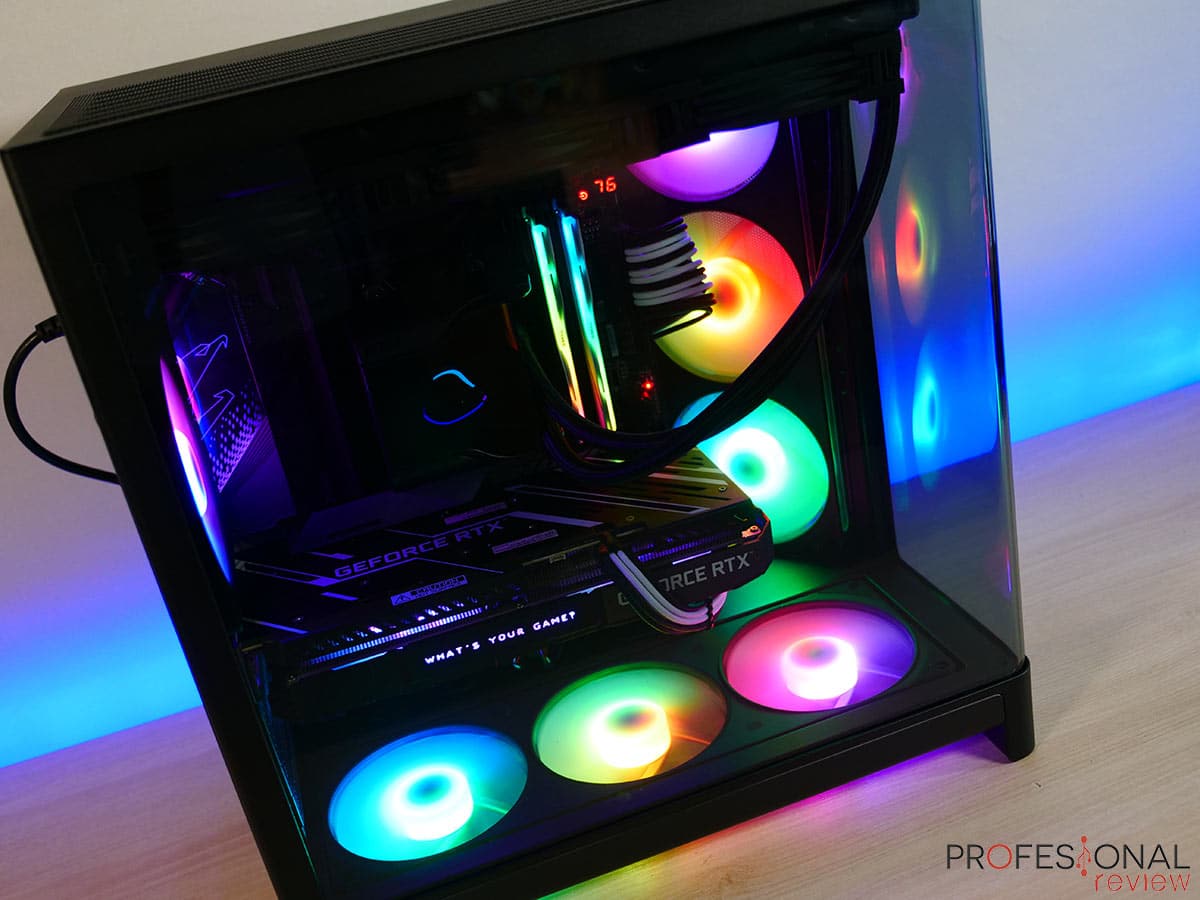

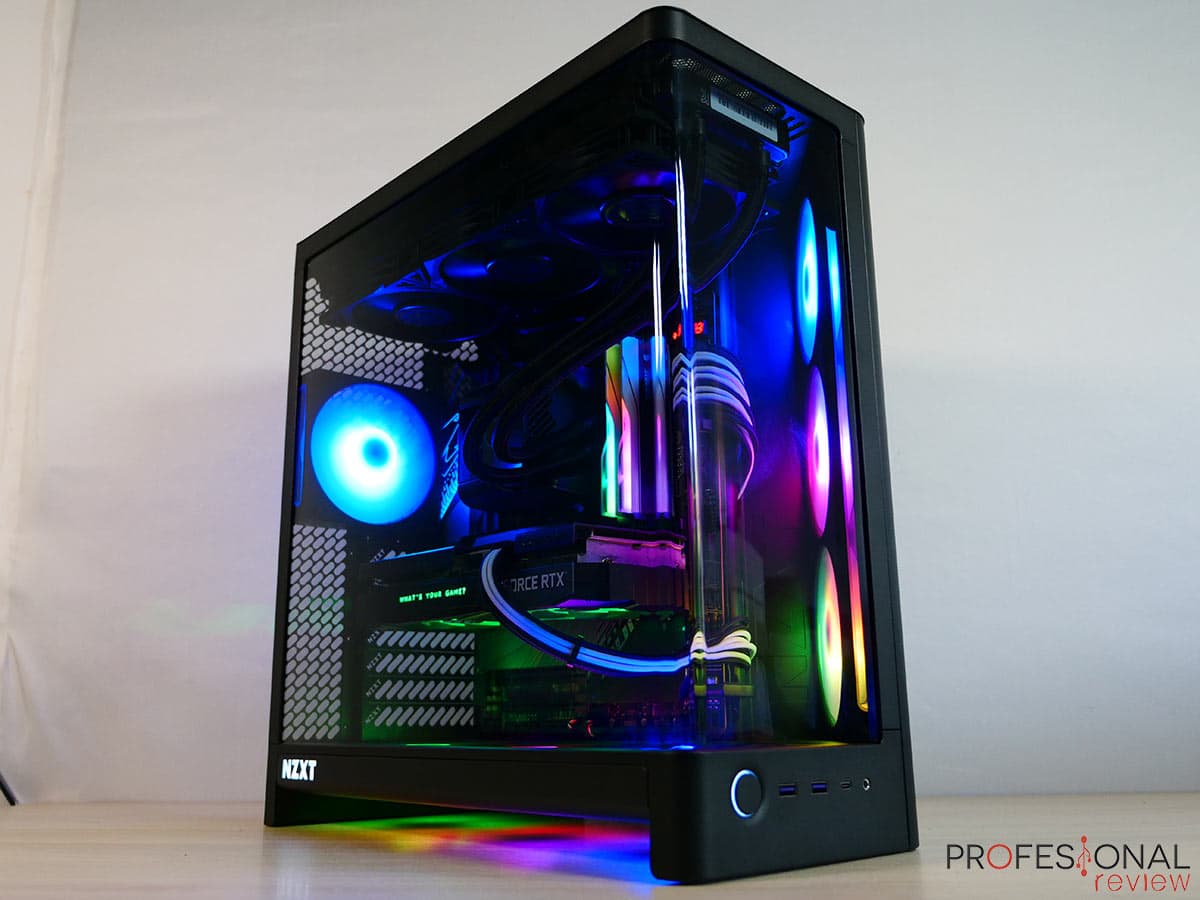

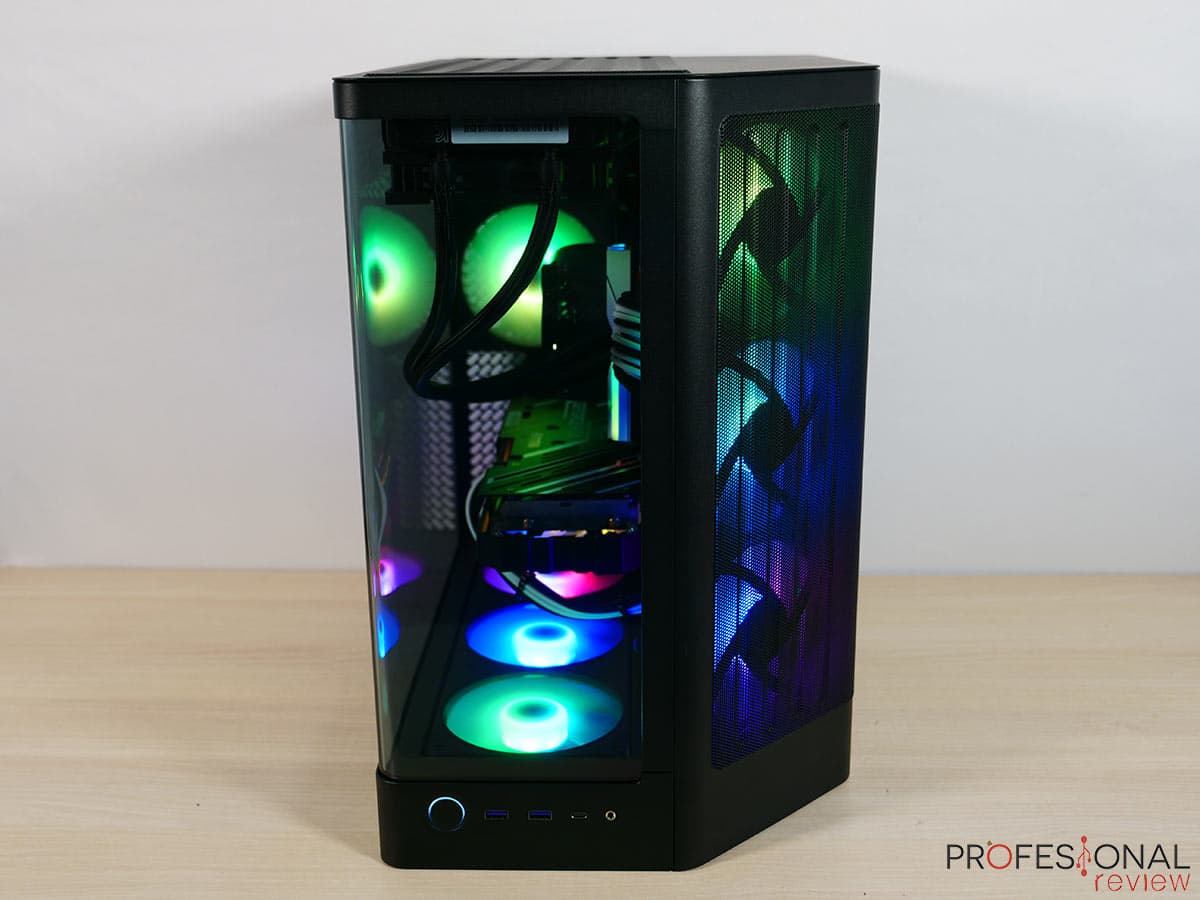

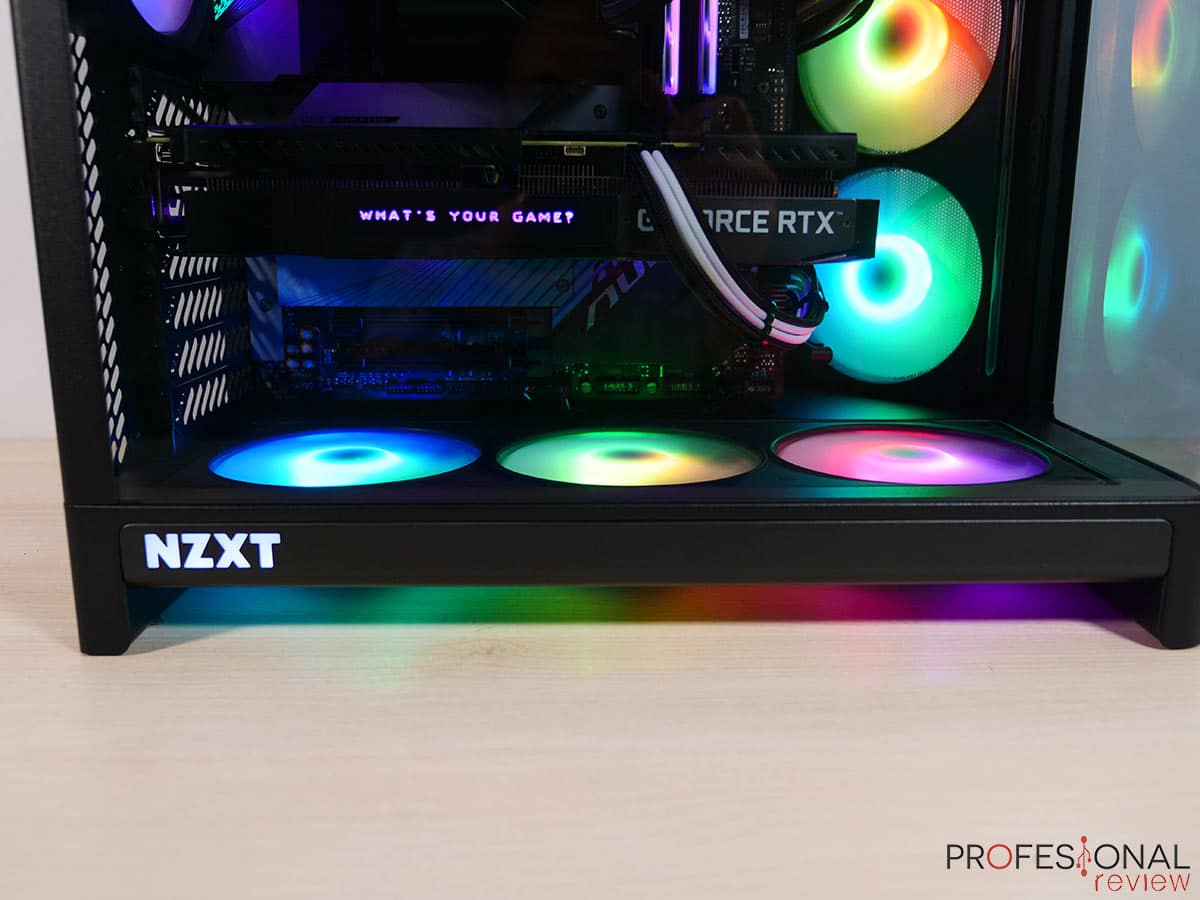

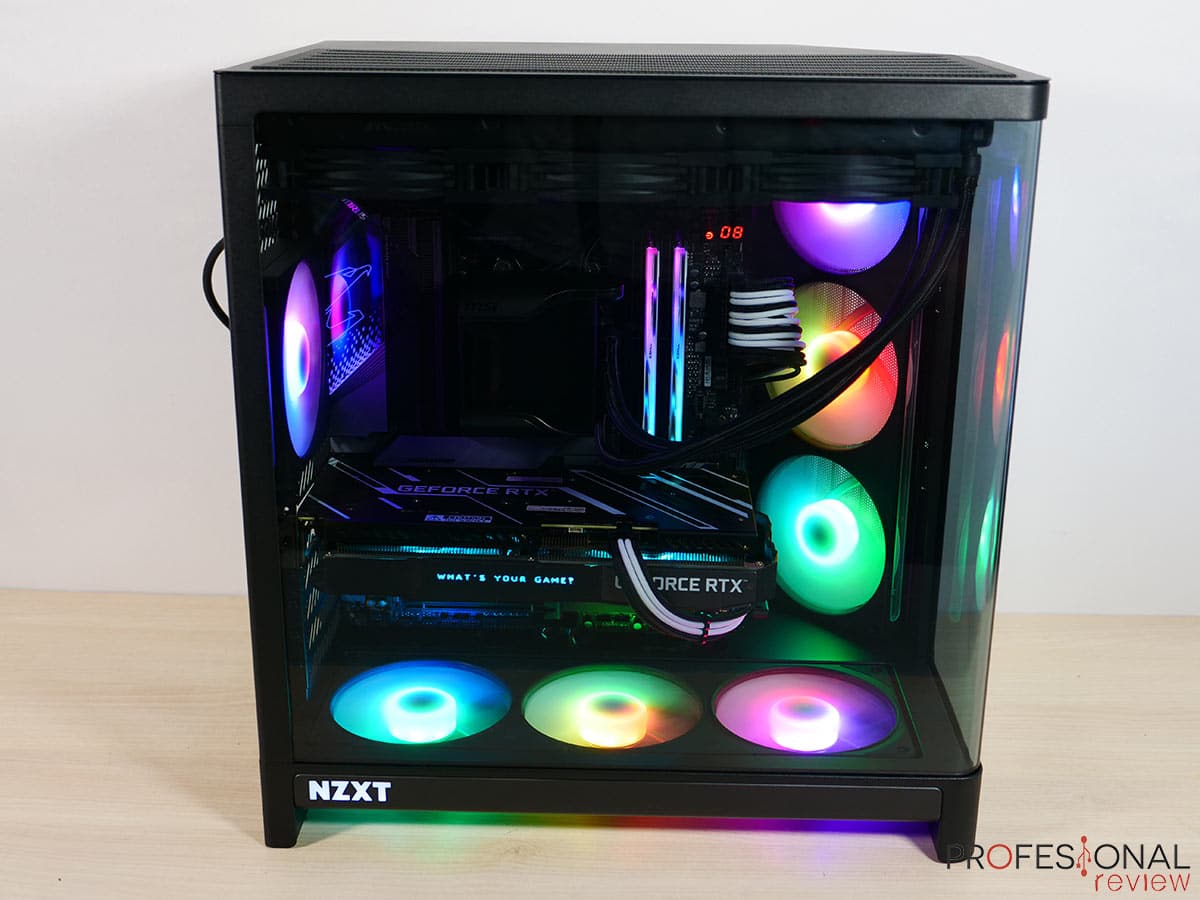

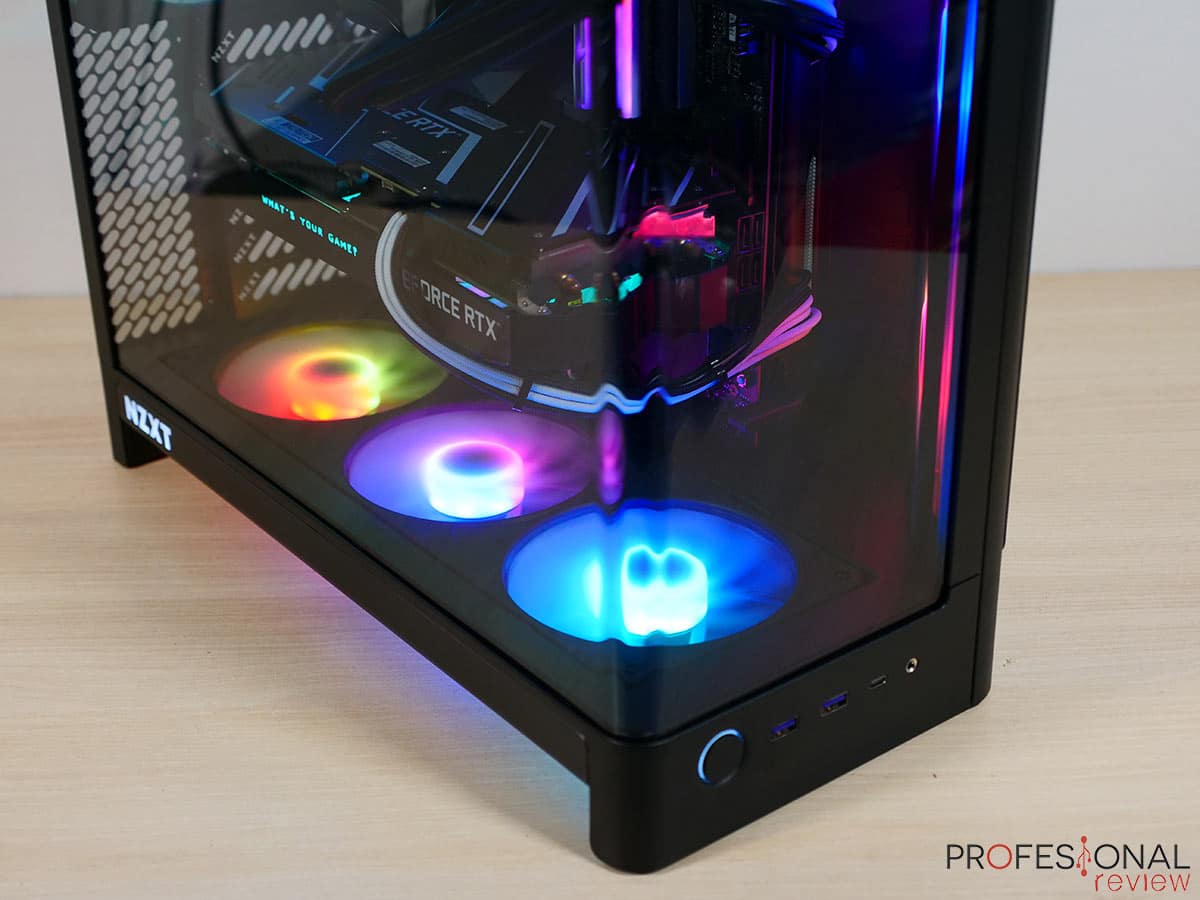

A continuación mostramos el resultado final con el montaje realizado y el chasis funcionando.
Pruebas de temperatura y ruido

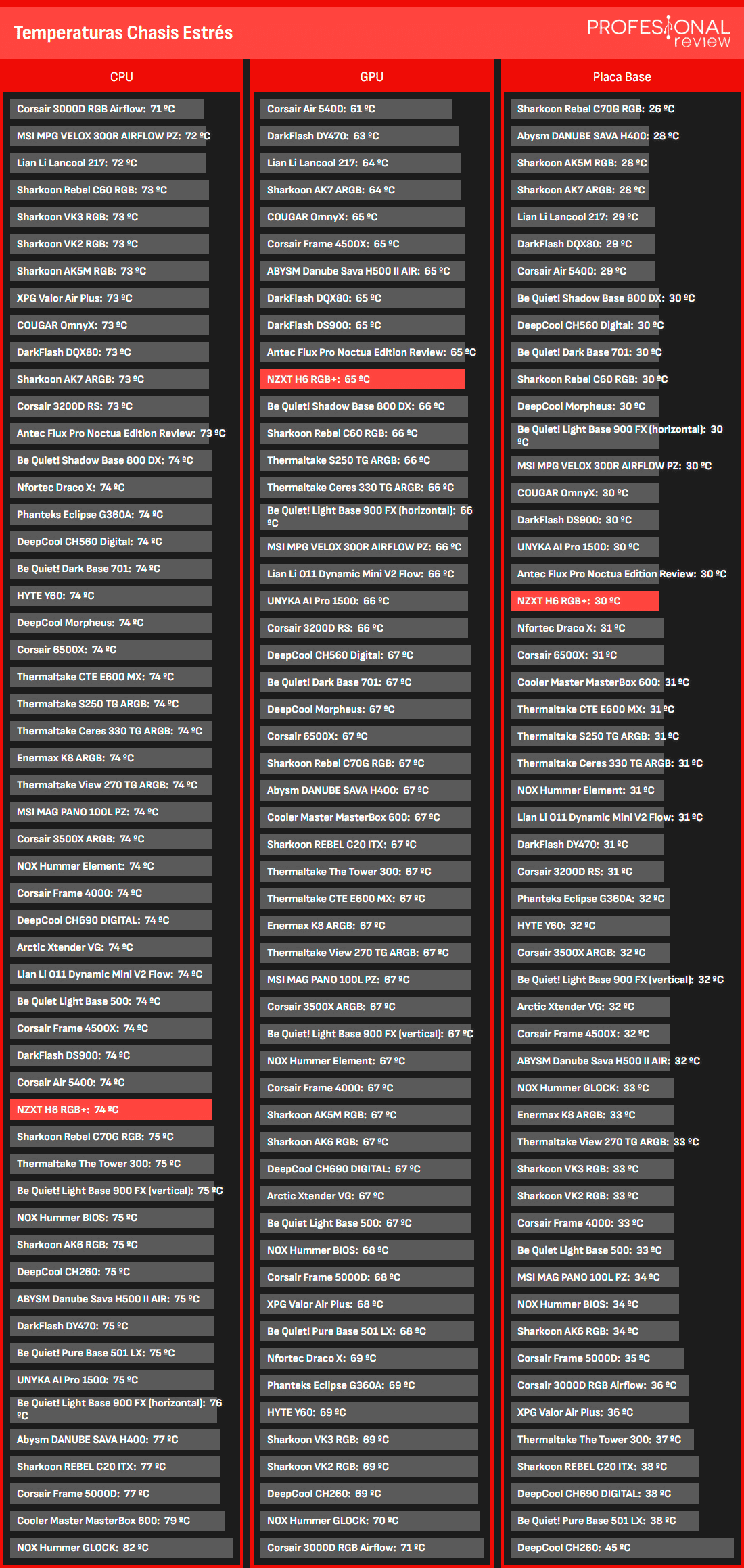

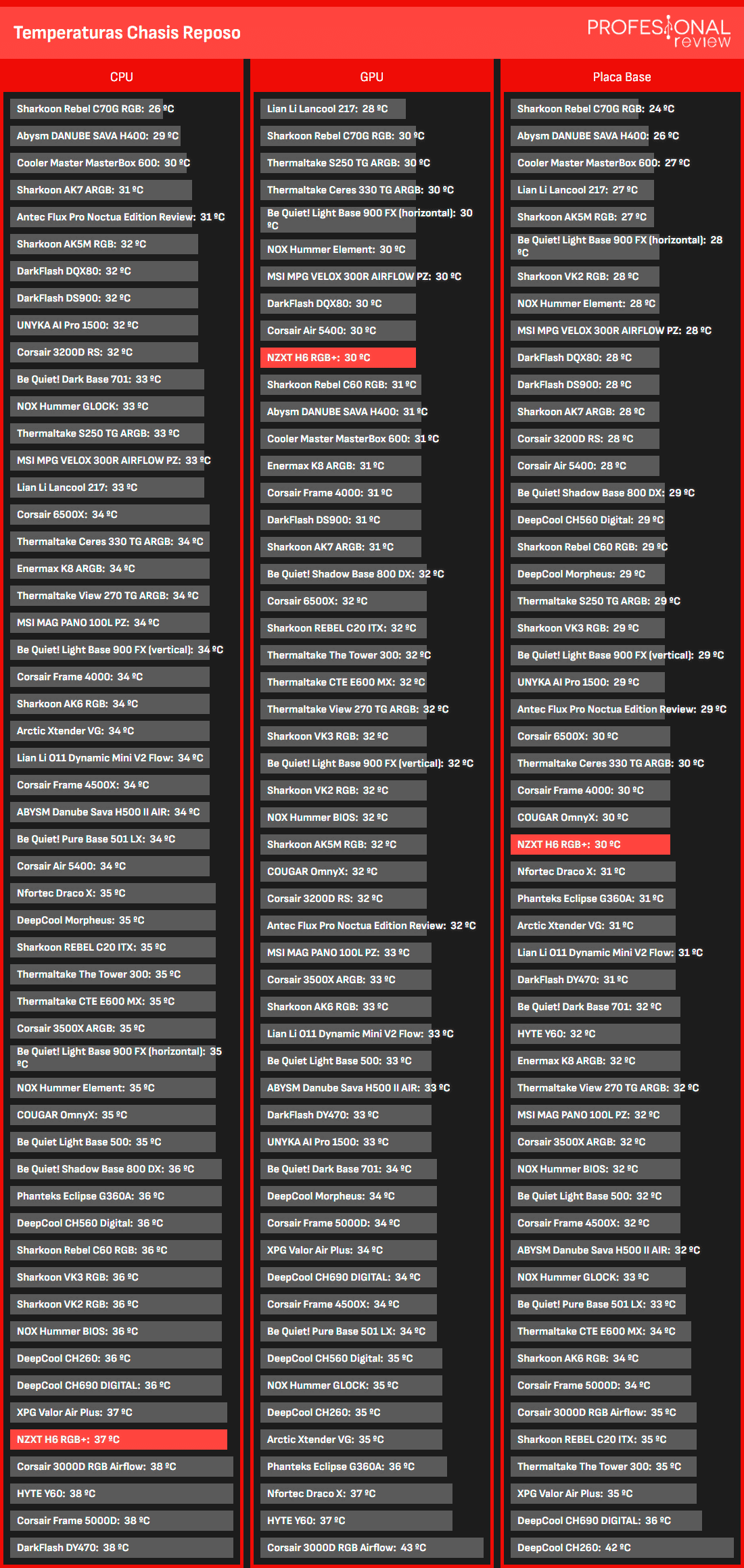

Llevaremos a cabo las pruebas de estrés en el NZXT H6 RGB+ durante 60 minutos para registrar las temperaturas dentro del chasis, con la configuración de stock de sus componentes, con la CPU a 105W de PPT.
Con un sonómetro verificaremos el ruido generado a máximo rendimiento en nuestro montaje al completo.
| NZXT H6 RGB+ | Estrés |
| Ruido máximo | 58 dBA |
Palabras finales y conclusión acerca del NZXT H6 RGB+
La combinación entre iluminación RGB y las líneas limpias y minimalistas que suelen tener los chasis NZXT es una delicia para montajes entusiastas, y este H6 RGB+ es el ejemplo perfecto.
La marca ha evolucionado su modelo de chasis H6 Flow RGB con una propuesta un poco más amplia de cara al espacio de fuente, tarjeta gráfica y disipador de aire, aumentando también el espacio de ventilación para setups más exigentes.
En el interior tenemos soporte para placas BTF y hasta ATX, aunque realmente puede albergar E-ATX tapando un poco los ventiladores laterales. Se adapta a los nuevos formatos limpios, con buen acceso para montajes y diseño sencillo e intuitivo.
De serie al menos, no soporta GPU vertical, podría ser la única contra que tiene en este aspecto, aunque también podemos añadir que los espacios lateral e inferior están adaptados solo a ventiladores, no admitiendo RL, por lo que solo queda la zona superior libre, así que no es atractivo para RL Custom.
La refrigeración de serie ya está a un gran nivel con nada menos que 7 ventiladores, con dos chasis que integran 3 unidades, todas ellas RGB direccionables LED-a-LED y control PWM gracias al NZXT CAM Control Hub Lite, dando un aspecto impresionante al conjunto.
Te recomendamos la lectura de nuestra guía sobre las mejores placas base del mercado
El diseño exterior es panorámico con cristal envolvente; es cierto, hay muchos ya en el mercado, pero la marca da su toque único con un cristal íntegro con curvatura de 90º totalmente transparente, fácil de desmontar, y zonas de rejilla superior y lateral de alto flujo de aire. Solo echamos en falta más filtros de alta densidad para aislarlo del polvo.
Nos gusta la zona frontal en diagonal, la ubicación del panel I/O con USB Gen2x2 y el diseño de las patas. Es un chasis que se presta grandes montajes de corte showcase.
El precio de este NZXT H6 RGB+ aún no lo conocemos, pero sabiendo que la versión H6 Flow RGB parte de los 110€, y que solo el controlador vale unos 45 €, esta unidad estaría en torno a los 160-200€ considerando los 7 ventiladores incluidos.
Es un chasis que entra dentro de la gama alta gracias a sus añadidos de serie, aunque en el apartado de capacidad no sea espectacular, su mayor cualidad es el diseño, sencillez y buen gusto.
|
VENTAJAS |
INCONVENIENTES |
| DISEÑO PANORÁMICO ENVOLVENTE CON CRISTAL CURVADO | POCO ESPACIO DESTINADO A ALMACENAMIENTO |
| 7 VENTILADORES INCLUIDOS | SOLO UN ESPACIO PARA RADIADOR DE 360 MM |
| CONTROLADOR PWM Y RGB LED-A-LED | LATERAL Y SUPERIOR SIN FILTRO DE PARTÍCULAS |
| SOPORTA PLACAS BTF (E-ATX TAMBIÉN) | NO SOPORTA GPU VERTICAL DE SERIE |
| FÁCIL MONTAJE, PANELES DE EXTRACCIÓN RÁPIDA | |
| CÁMARA TRASERA AMPLIADA | |
| USB GEN2X2 FRONTAL |
El equipo de Profesional Review le otorga la medalla de platino:
