Si acabas de comprar un PC por piezas sabrás lo extremadamente caros que cuestan algunos de sus componentes, lo menos que querrás es que una mala fuente de alimentación los rompa, así que la Corsair RM1200e Gen 2 puede ser lo que necesites.
Esta fuente fabricada por CWT ofrece 1200W con conexión 12VHPWR para GPU de nueva generación, panel 100% modular con PinProtect en cada conductor del cable de GPU. Tiene eficiencia Cybenetics Platinum, sonoridad baja y un bonito diseño blanco.
Agradecemos a Corsair su confianza por enviarnos esta fuente para su análisis.
Corsair RM1200e Gen 2 características técnicas
Unboxing

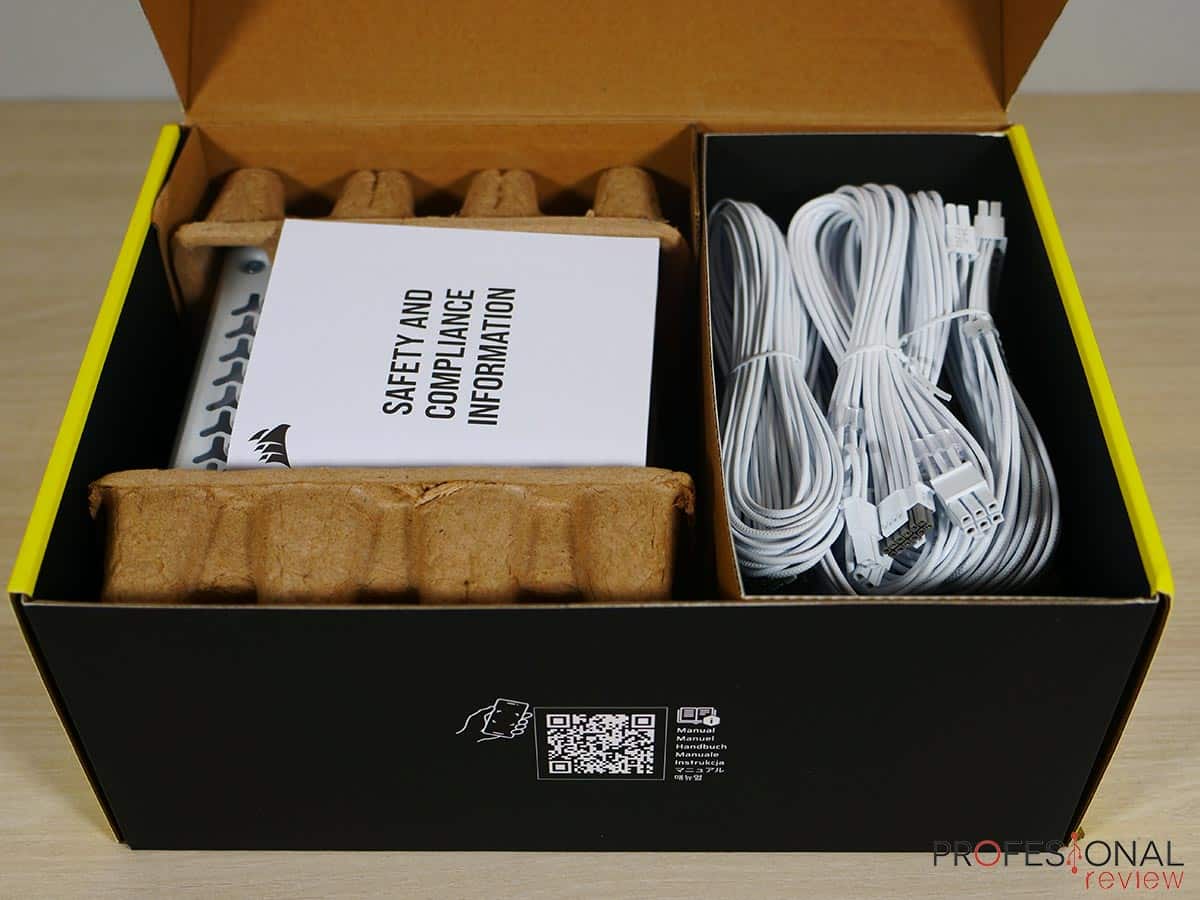

Corsair RM1200e Gen 2 se presenta en una caja de cartón rígido con acabado listo en los colores amarillo y negro corporativos, mostrando, eso sí, la imagen de la PSU blanca en el exterior. Dentro, tenemos moldes de cartón y bolsas de plástico para su almacenaje.
El contenido es el siguiente:
- Fuente de alimentación Corsair RM1200e Gen 2
- Cable ATX
- 2x Cables EPS CPU
- 12VHPWR
- 1x Cable 12VHPWR-PCI-E Cables 1-a-2
- 3x Cables PCI-E Cable 1-a-1
- 2x Cables SATA 1-a-4
- Cable Molex/SATA 2+2

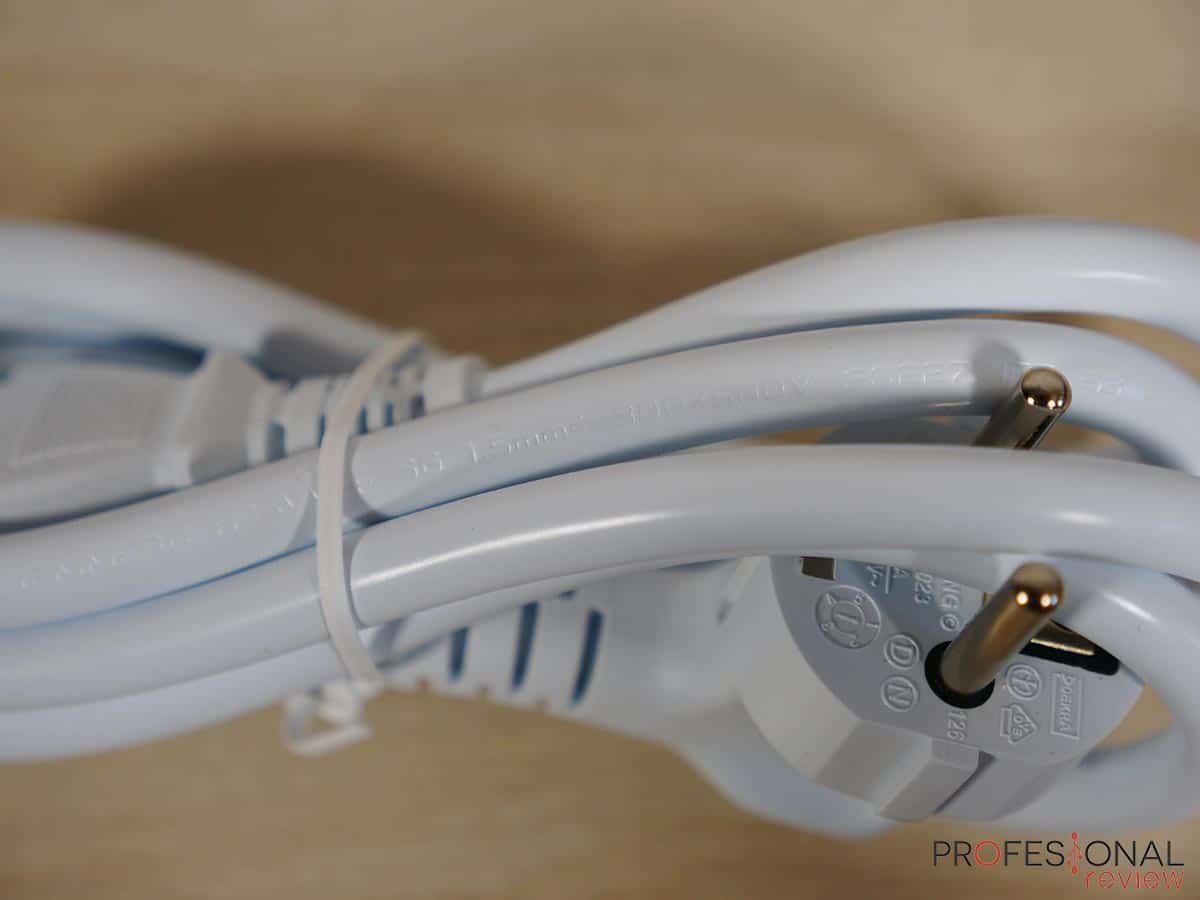

- Conector de alimentación de 3 pines con enchufe C13
- Presillas de sujeción
- Tornillos de instalación
- Manual de usuario
Análisis externo

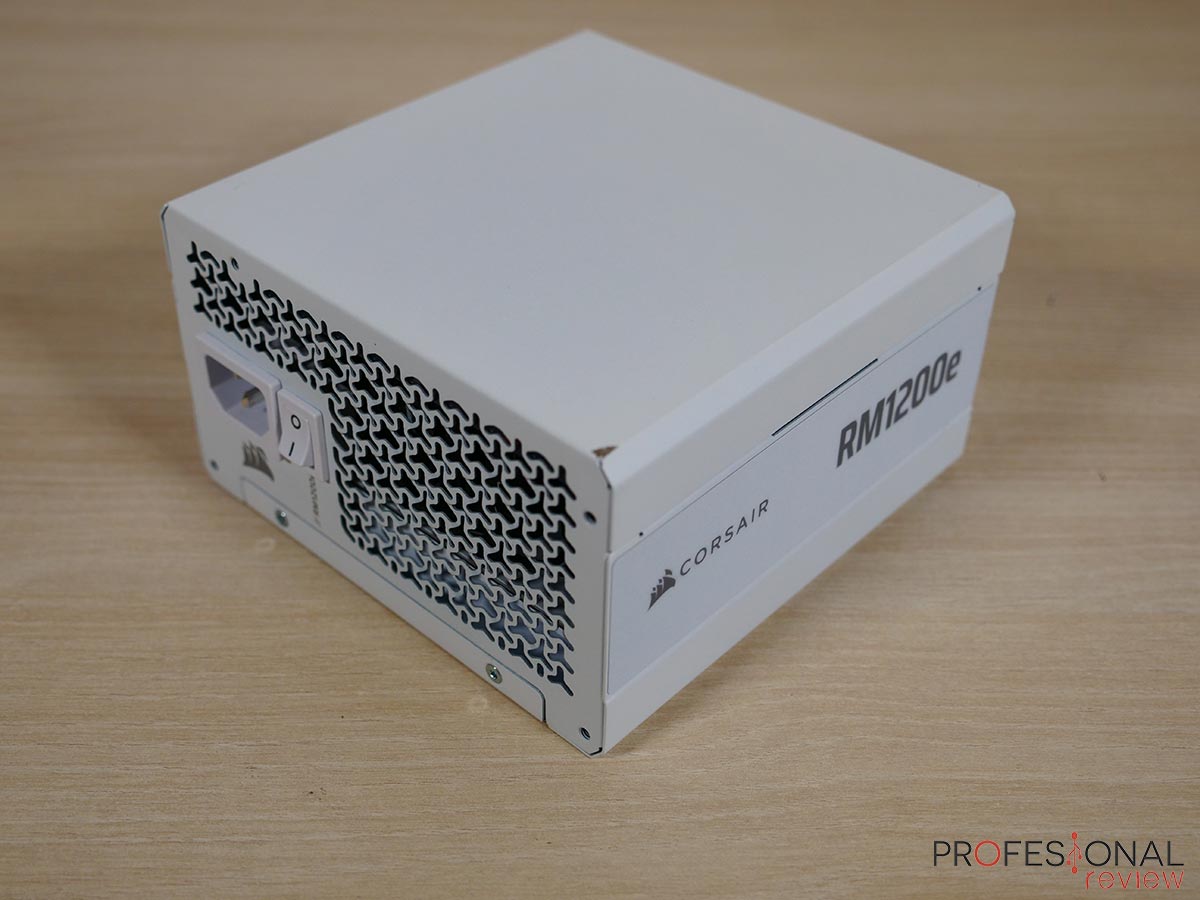

Corsair RM1200e Gen 2 es una fuente de alimentación en formato ATX estándar con una longitud de tan solo 150 mm, considerándose compacta teniendo n cuenta su potencia. Esto asegura compatibilidad con cualquier chasis ATX del mercado.
La peculiaridad del diseño es que es de color blanco, por lo que es ideal para chasis y configuraciones de este color, más aún si la PSU va a quedar expuesta parcial o totalmente.
La cara inferior muestra una rejilla en patrón “Y” 3D que la marca está utilizando en muchos de sus productos, con un diseño bastante agresivo. Esto no evitará la necesidad de usar filtro de polvo, ya que es una rejilla de densidad muy baja y expuesta a la suciedad. El ventilador se ha fijado con tornillos de cabeza hexagonal, algo curioso.
La sujeción de las dos partes del chasis se efectúa en las caras frontal y trasera con tornillos del mismo tipo, pero más pequeños, añadiendo otros 4 en cada cara lateral, escondidos tras las pegatinas aquí colocadas. Estos son de cabeza philips.

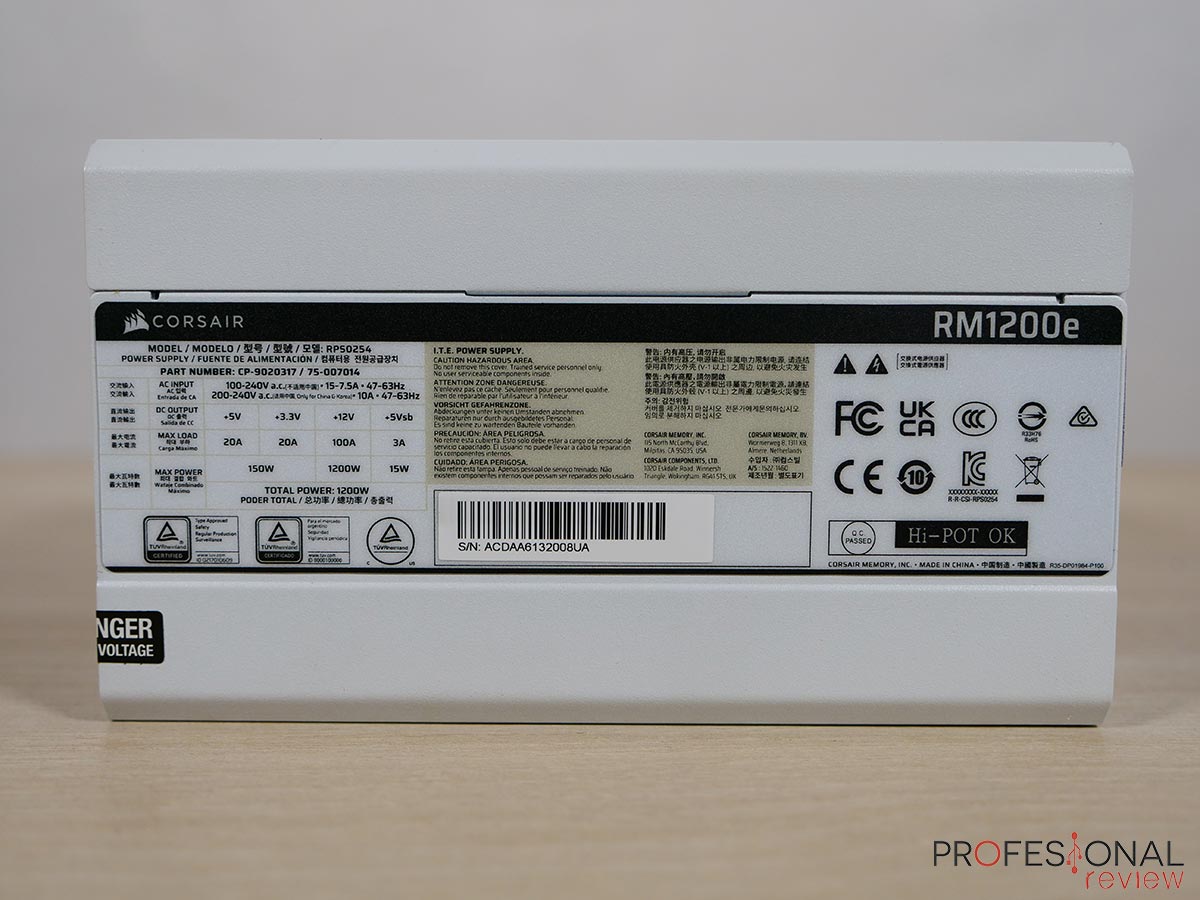

En la cara lateral que queda hacia el interior del chasis tenemos la pegatina de especificaciones, mientras que en la opuesta está el nombre de la fuente para mejorar la estética final. La zona superior es completamente blanca, discreta y minimalista.
Finalmente, la zona trasera que da al exterior también utiliza rejillas de tipo “Y” pero con un relieve menos pronunciado, pero también de densidad baja sin obstáculos para el polvo. Aquí tenemos el botón de encendido manual y enchufe C14 de 3 pines.
Gestión de cableado de la Corsair RM1200e Gen 2
Pasamos a la cara frontal de la Corsair RM1200e Gen 2 donde tenemos el panel de conexiones de alimentación, con conector doble para ATX, 3 conexiones de 6 pines para periféricos, 5 cabeceras de 8 pines para PCIe/CPU y 1 12VHPWR de 12+4 pines para GPU.

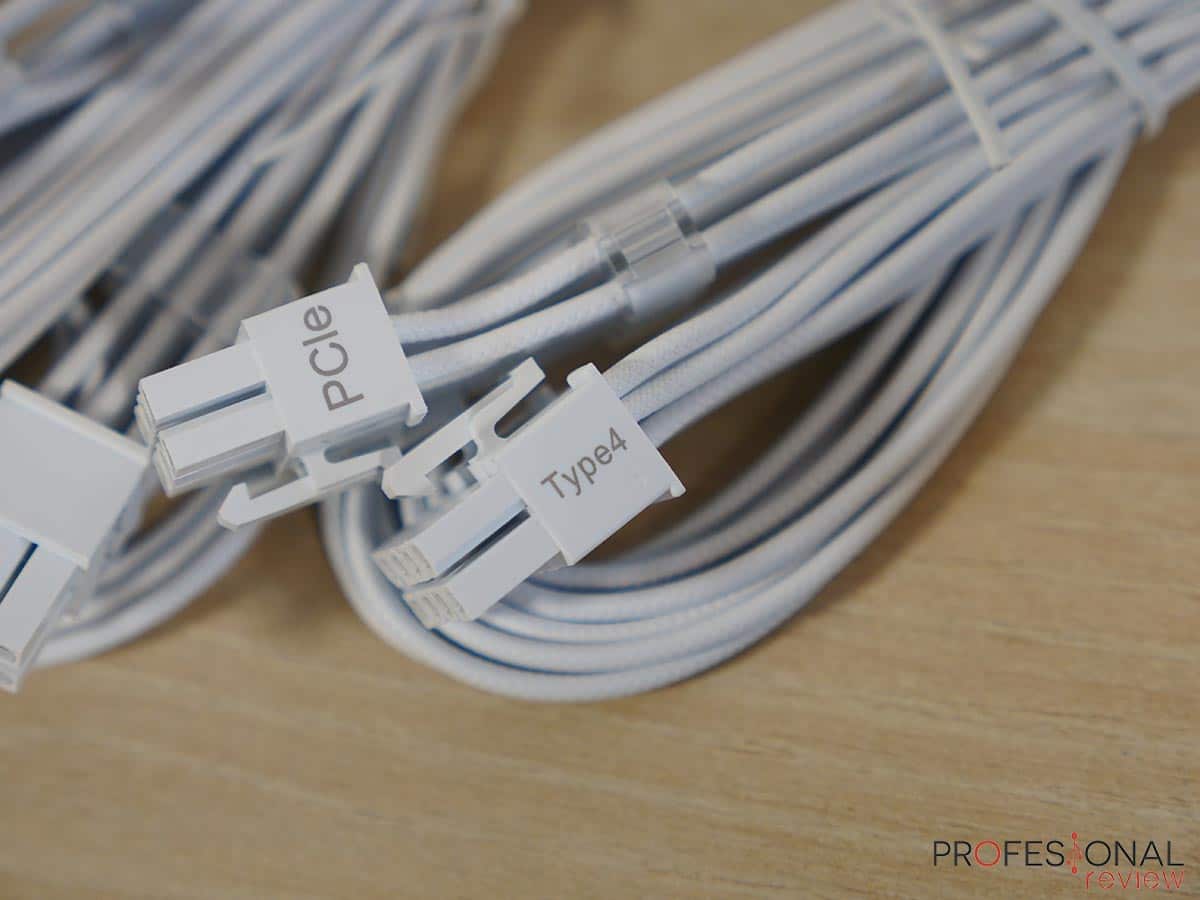

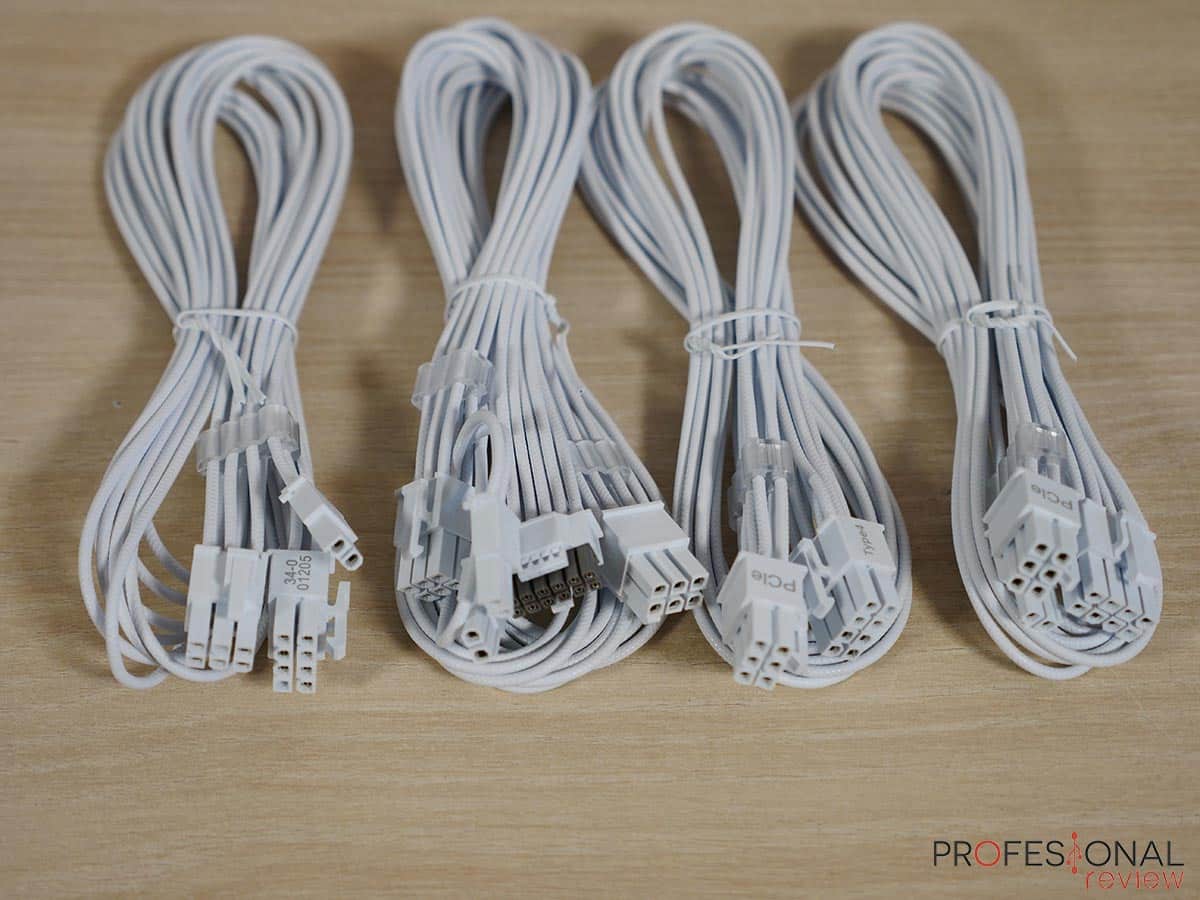

Todas ellas tienen la nomenclatura del uso, con diseño blanco, igual que los cables incluidos y sus propias cabeceras. Para ellos se utilizan conductores separados con cubierta texturizada y peines de organización en el conector ATX y 12VHPWR.
En cuanto a las características, tenemos una nueva distribución mejorada respecto a la generación anterior tanto en cantidad como longitudes.

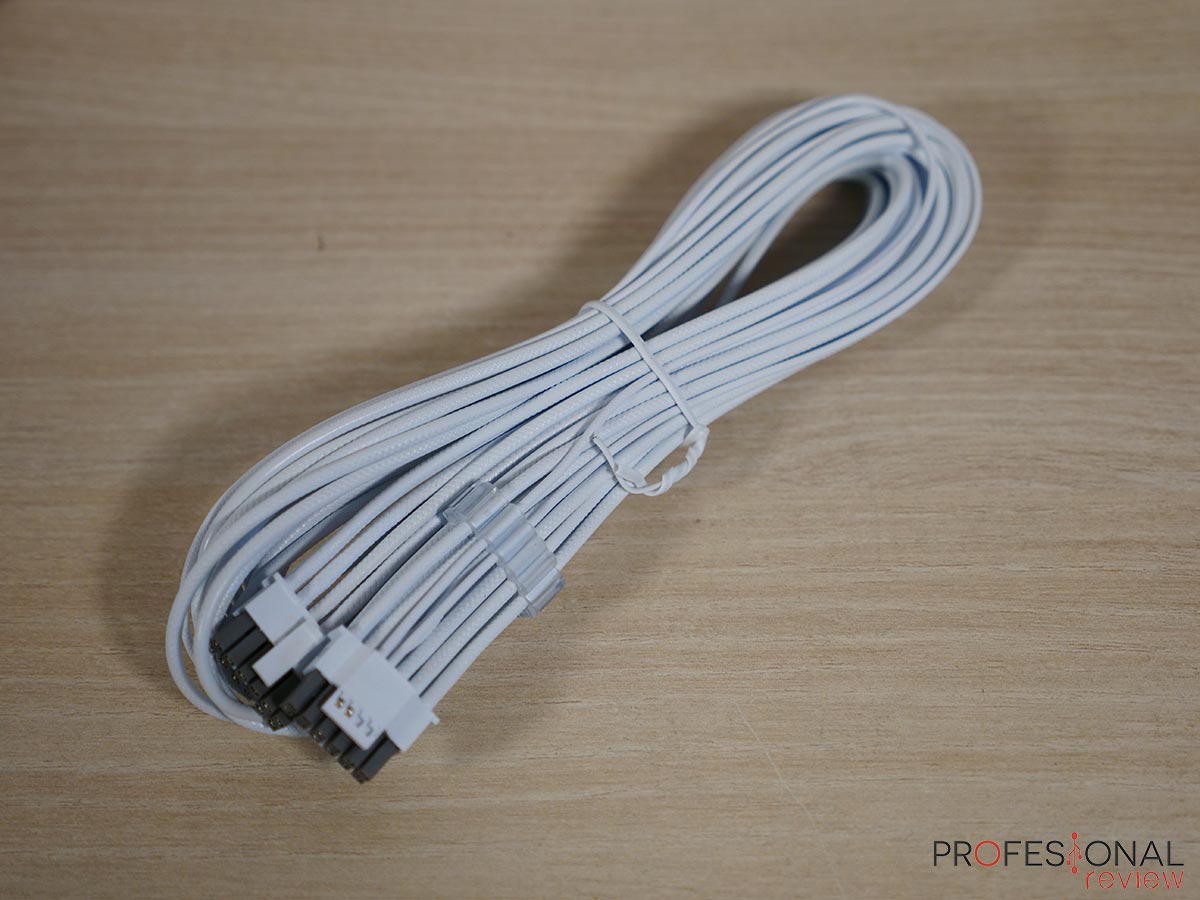

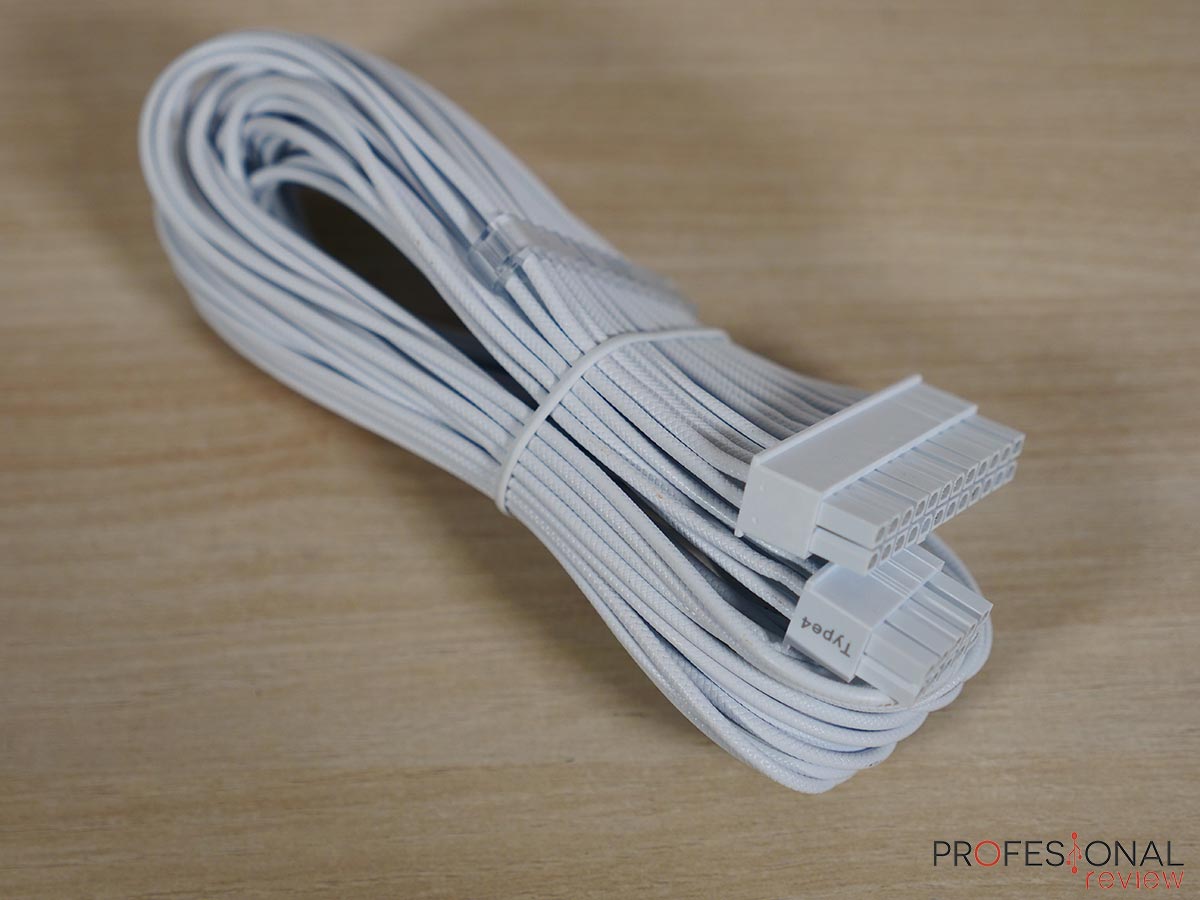

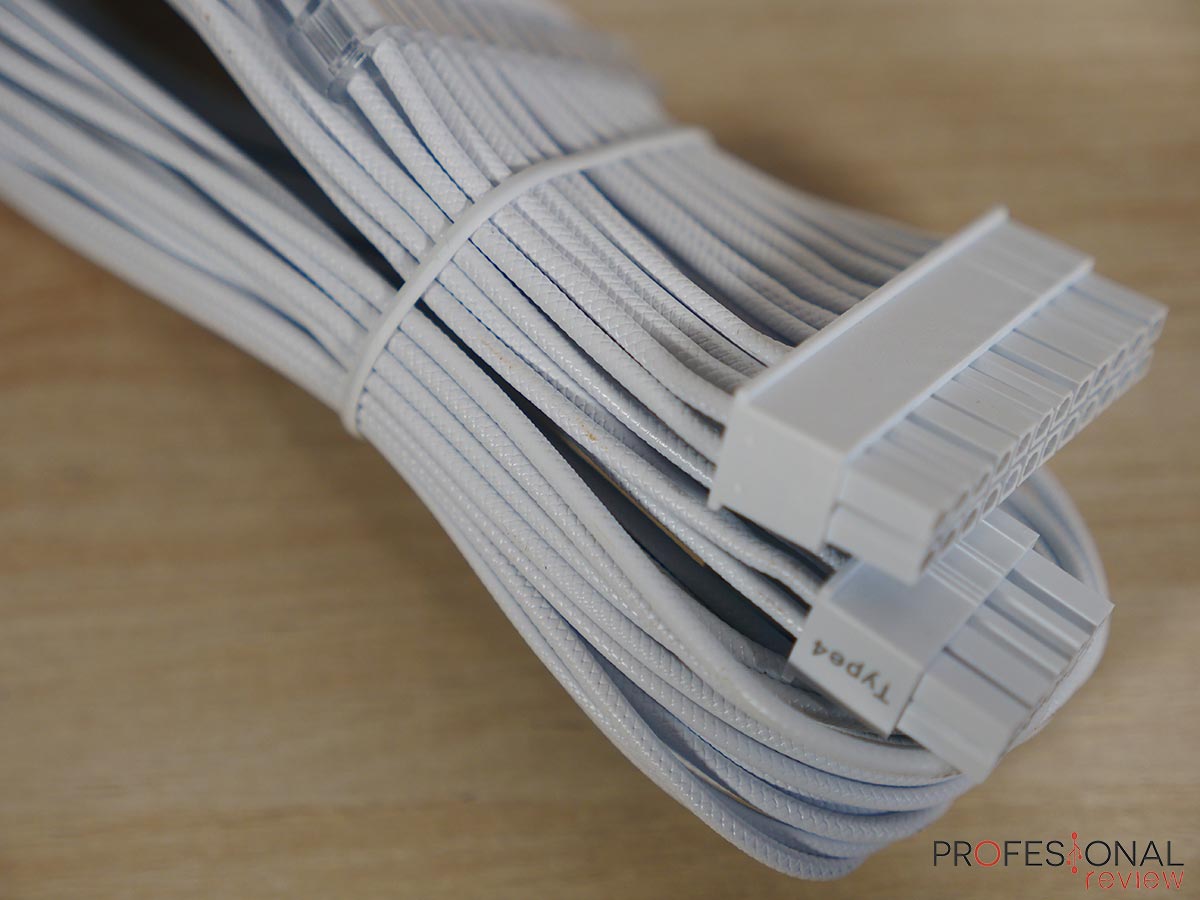

Comenzado por el ATX, tenemos calibre de 16AWG para los conductores de mayor potencia y 20AWG para los de menor exigencia, con una longitud que se mantiene en 610 mm.

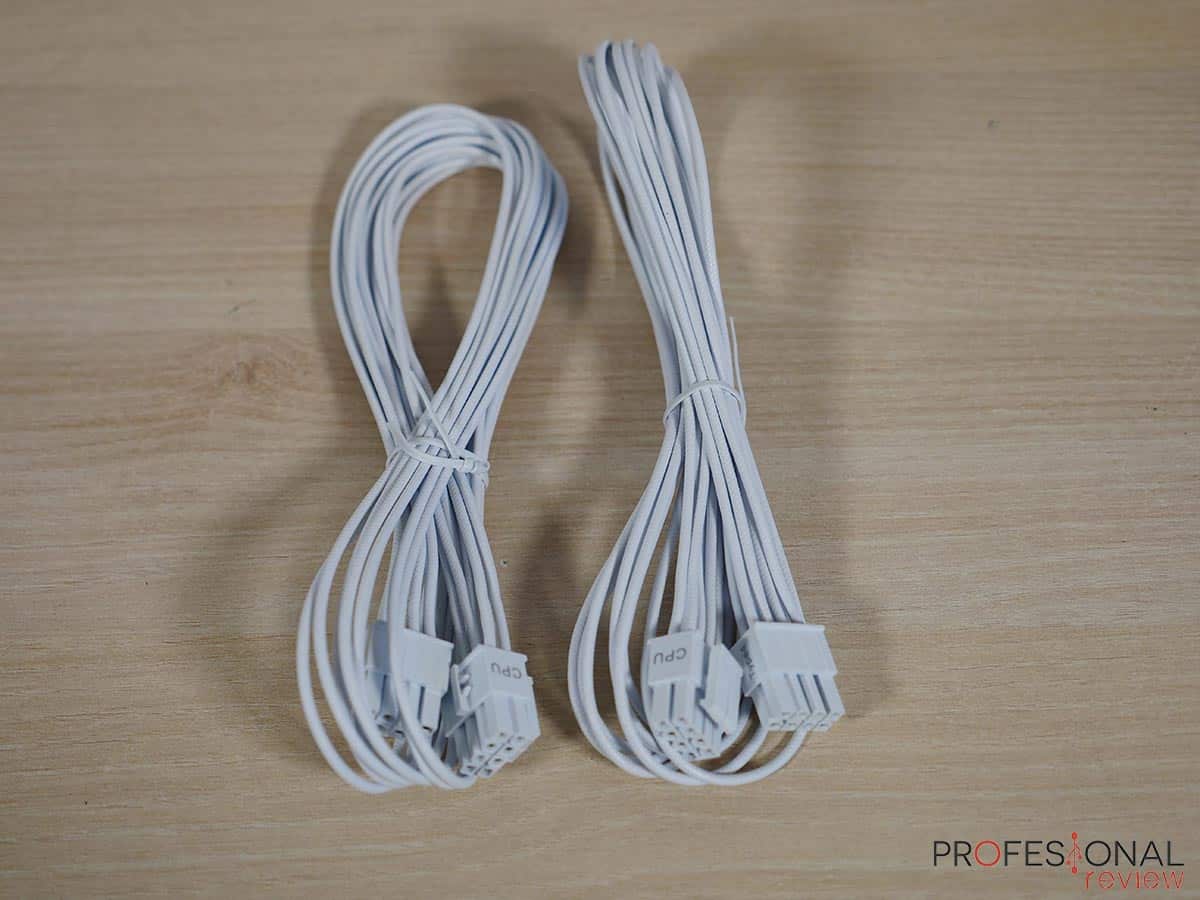

Los EPS mejoran su alcance hasta 750 mm para chasis de gran tamaño, mientras que los PCIe ahora tienen una distribución de 3 conectores individuales y un cuarto de doble cable que utiliza conexión 12VHPWR, soportando 600W y calibre 16AWG.

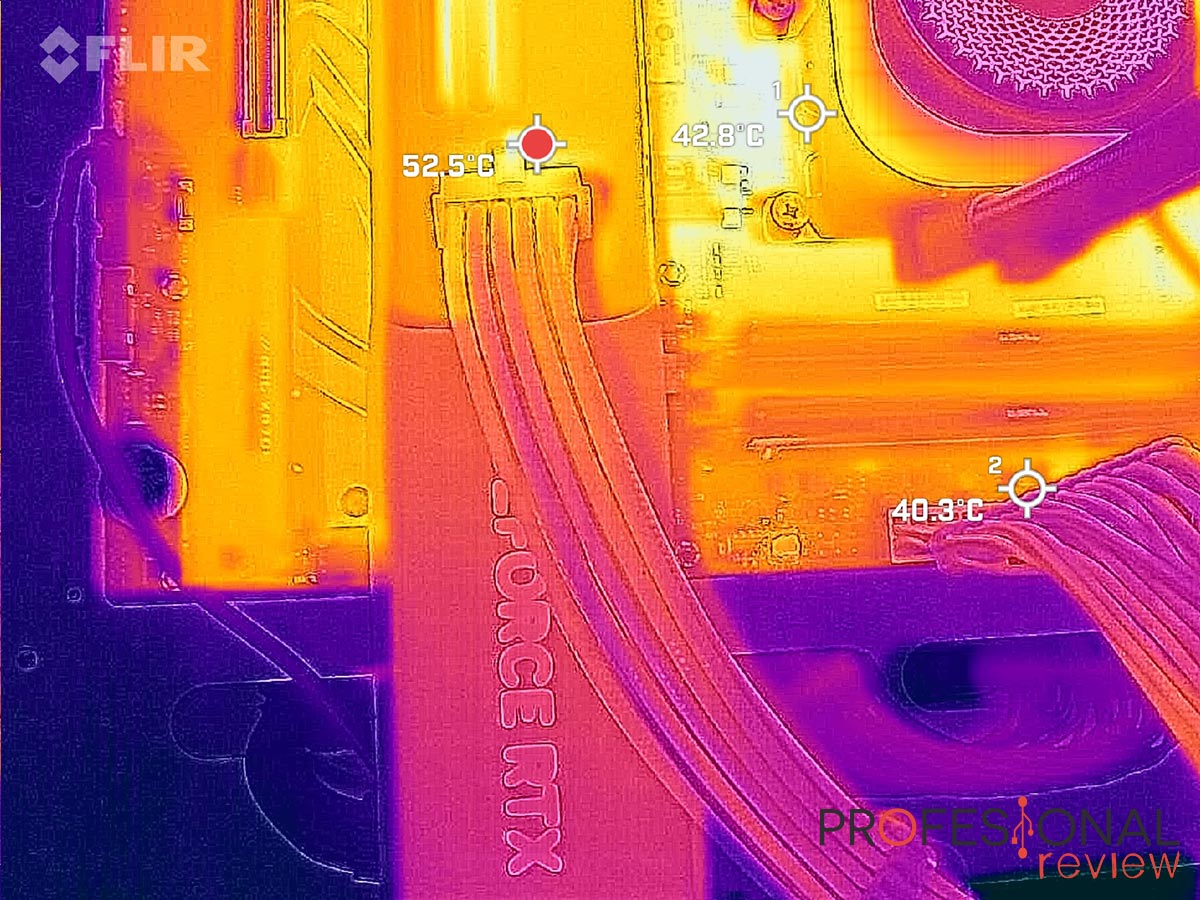

Una de las características destacadas de esta fuente es su tecnología de protección en la cabecera 12VHPW llamada PinProtect con varios niveles de protección para cada uno de los 12 cables de suministro. Un primer nivel tolera 12A hasta 25 s, el segundo 18A hasta 300 ms, y luego apaga la PSU por seguridad.
Análisis interno
Para acceder al interior de la Corsair RM1200e Gen 2 debemos retirar un total de 8 tornillos, 4 en los extremos y 4 en los laterales. El sello de garantía es una pegatina en la esquina del chasis.
La fuente está certificada con ATX 3.1 y PCIe 5.1, igual que la anterior generación, para soportar elevadas power excursion y 600W en la cabecera 12VHPWR. Se mejora la eficiencia a 80 Plus Titanium certificada con Cybenetics Titanium subiendo a un 92% de eficiencia al 50% de carga.
Fabricante y plataforma interna
Esta Corsair RM1200e Gen 2 la fabrica CWT, igual que la anterior generación, siendo una configuración muy similar a la anterior generación.

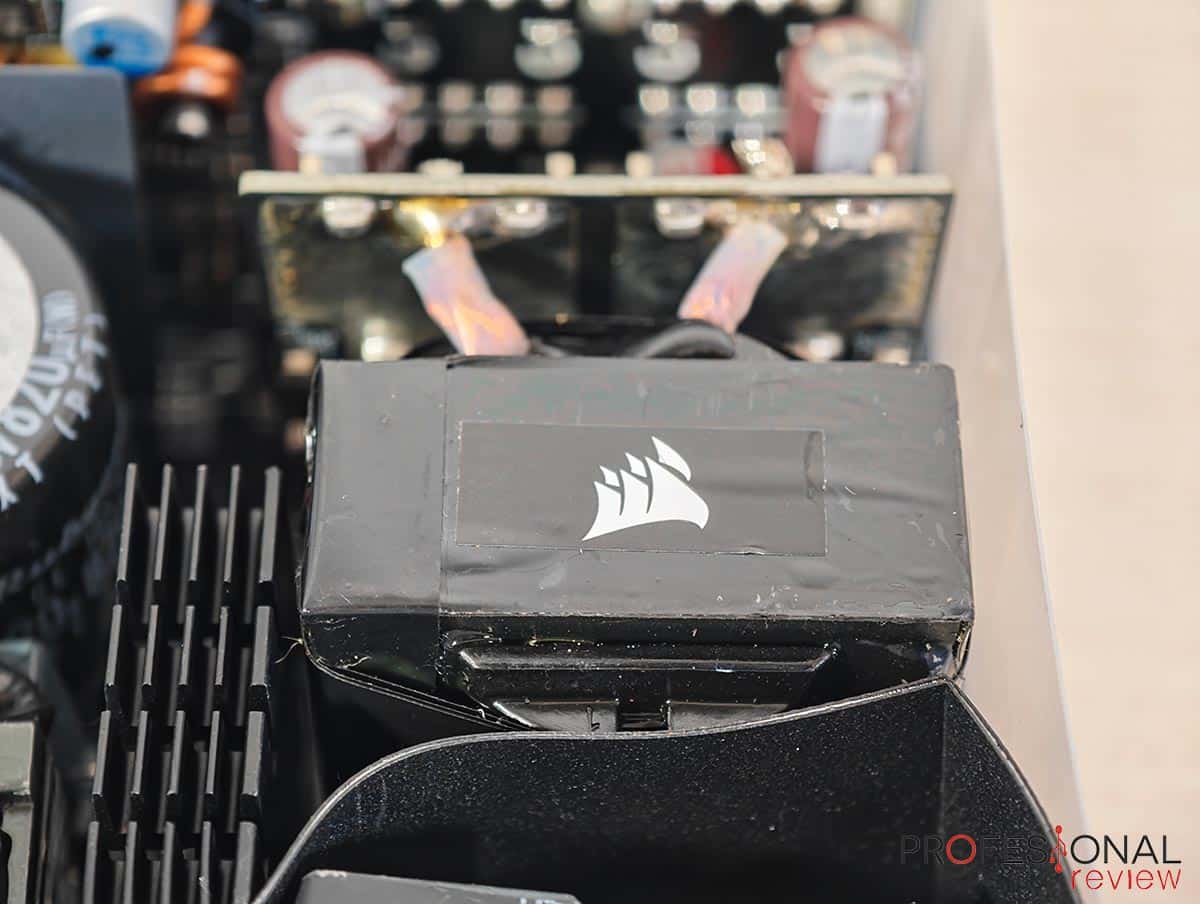

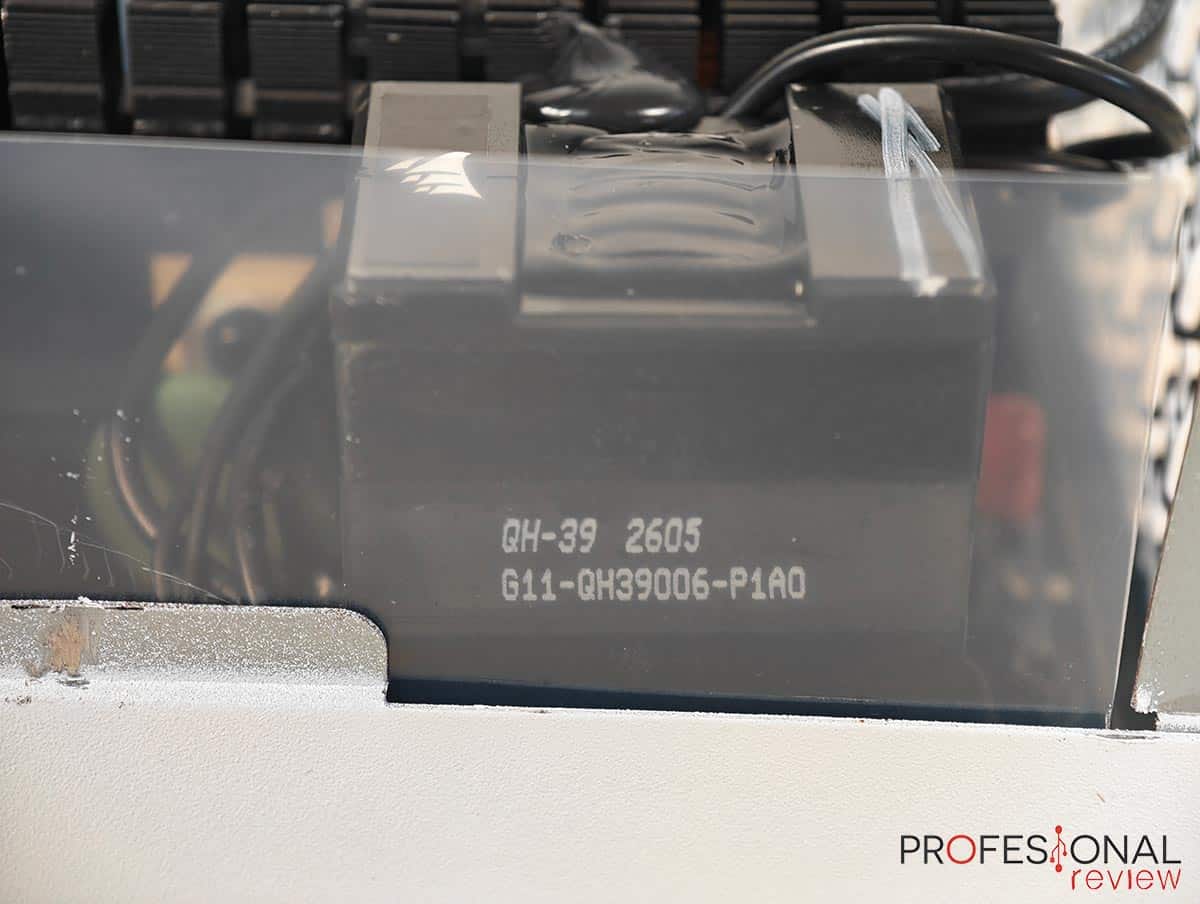

En el lado primario (la parte que trabaja con AC) utiliza una topología con PFC activo, con rectificador de medio puente Yangzhou Yangjie Electronic GBJL2506 cerca de la protección EMI, con el correspondiente convertidor resonante LLC MPS HR1280GY, formado por una sección de condensadores, matriz de MOSFETS de medio puente y una bobina inductora.
El APFC encargado de mejorar el rizado y eficiencia está pegado al circuito LLC, compuesto por 2 MOSFETS Infineon IPW60R099P6 de 600V, un controlador MPS HR1280GY y un diodo Infineon IDH16G65C6 de 650V.

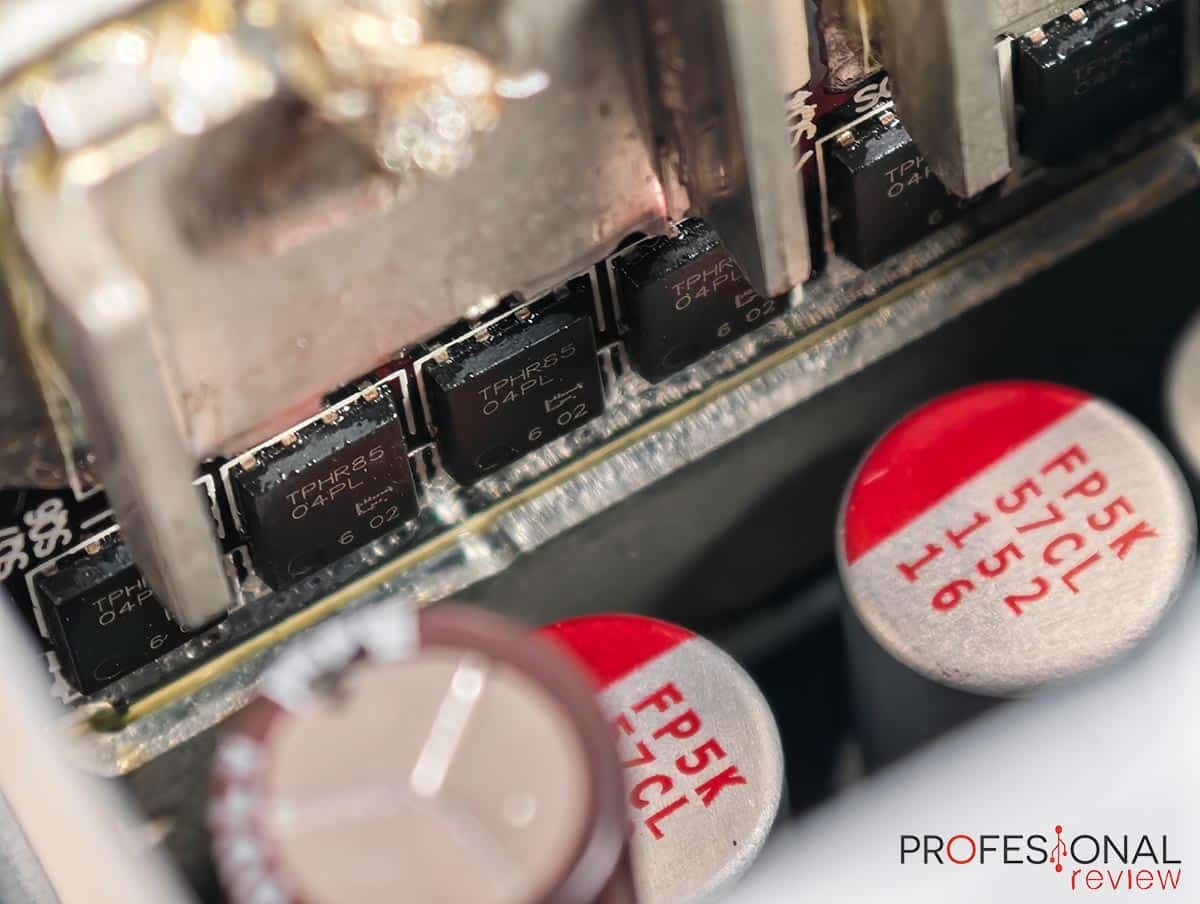

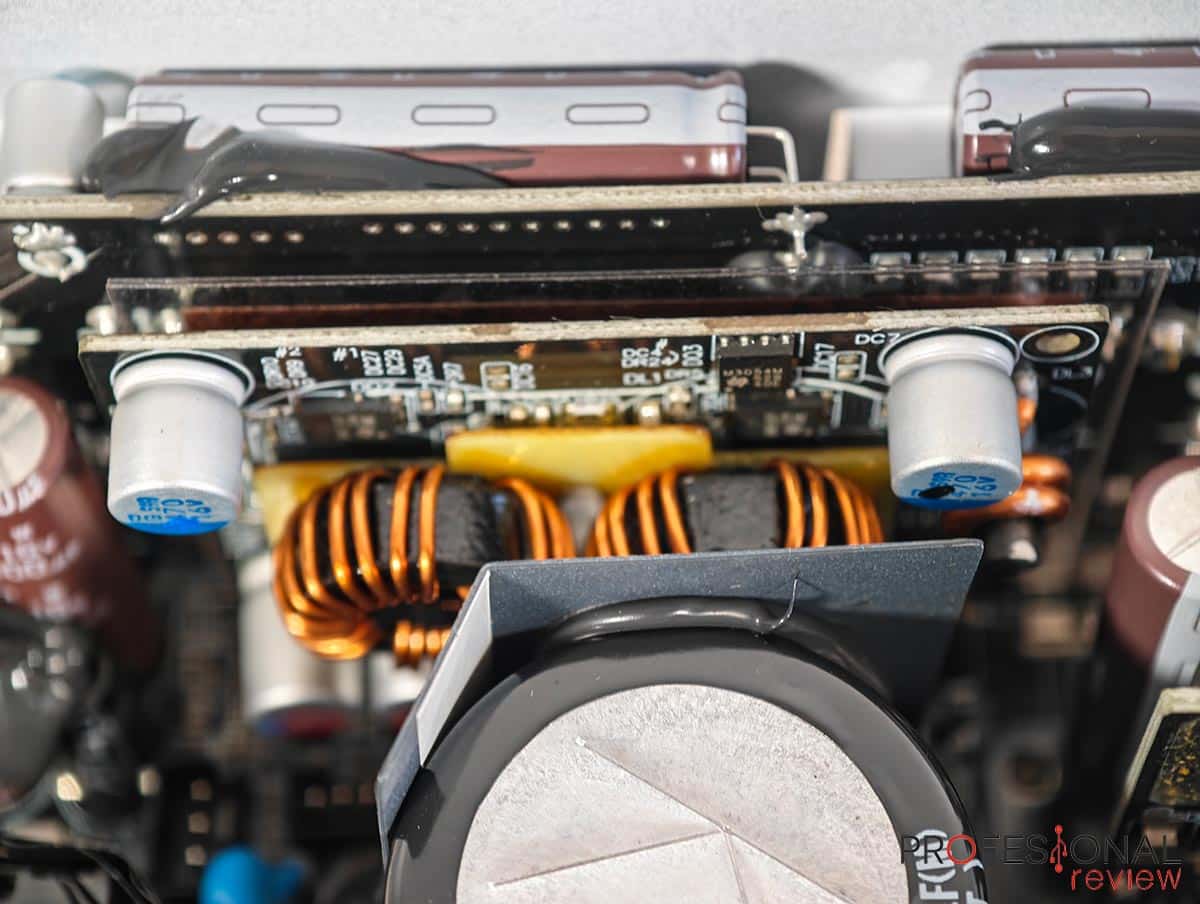

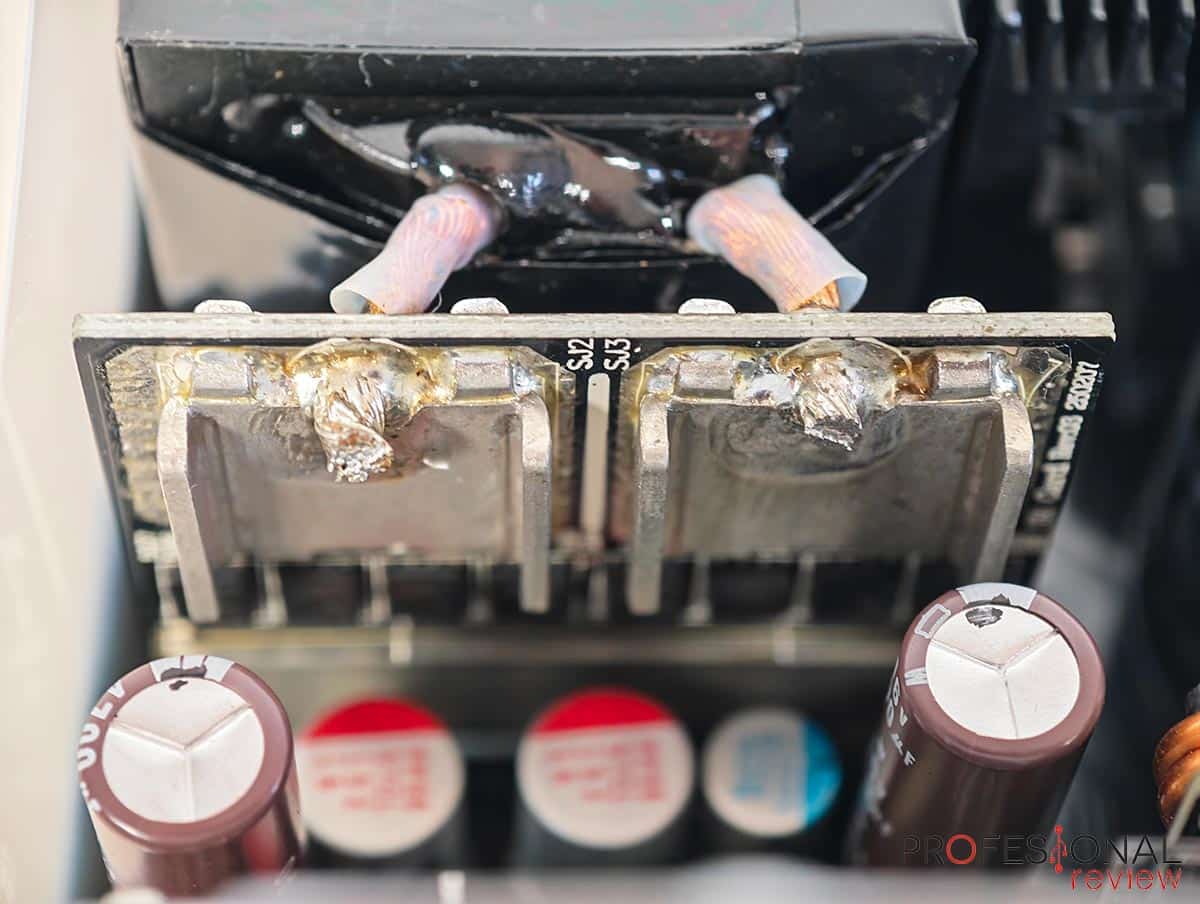

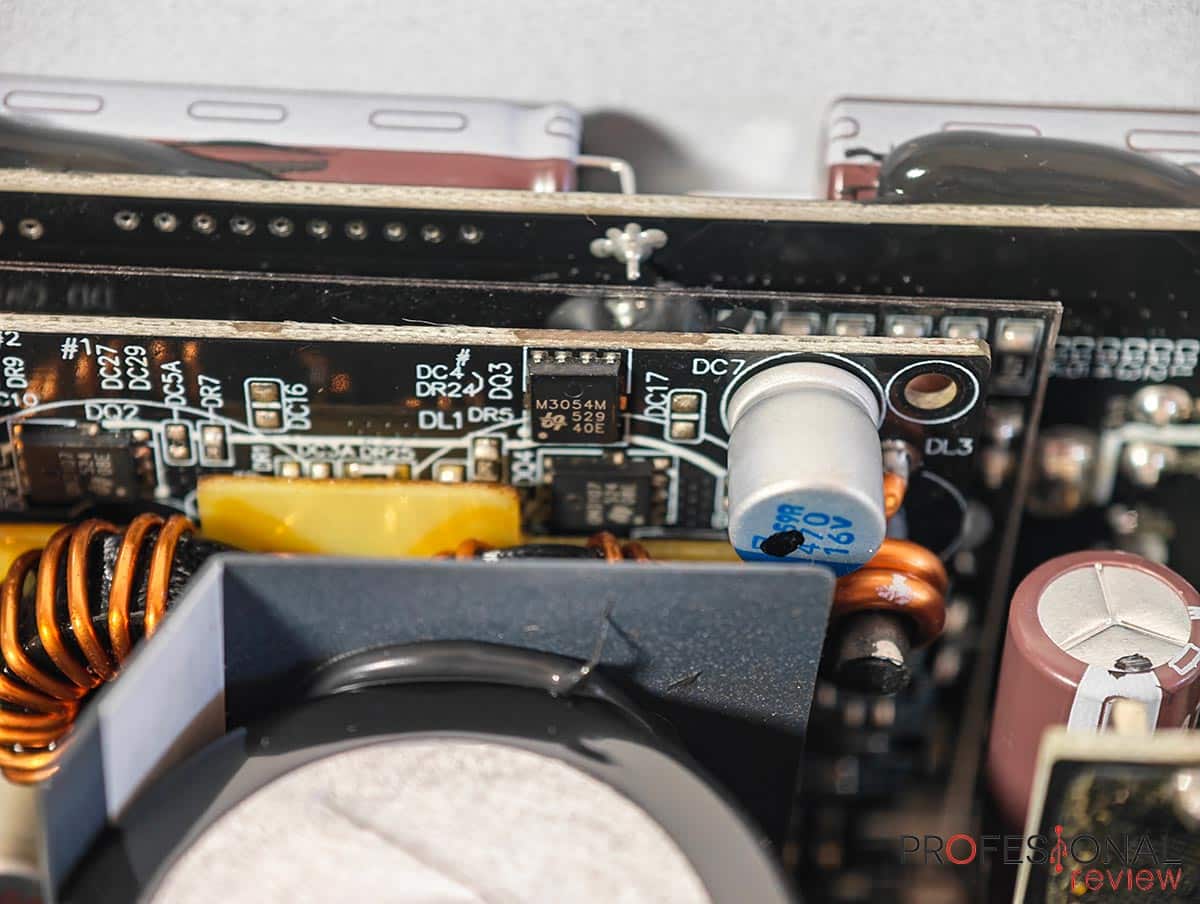

En el lado secundario tenemos una PCB en posición vertical con 8 MOSFETS DC-DC Toshiba TPHR8504PL de 150A para el raíl de 12V y 4x UBIQ Semi QM3054M6 de 61A para los raíles de 5 y 3,3V controlados por señal PWM mediante un UPI-Semi uP3861PSAF. En ella también tenemos el raíl 5VSB con rectificador síncrono Dongke DK5V45R10V y el controlador de standby On-Bright OB2365T
Protecciones
Estas son todas las protecciones con las que cuenta la Corsair RM1200e Gen 2: OPP (sobrecorriente), OVP (sobrecarga), SCP (cortocircuitos), UVP (sobretensión), OCP (sobredescarga), OTP (sobretemperatura), SIP (sobretensiones e irrupciones) y NLP (operación sin carga)

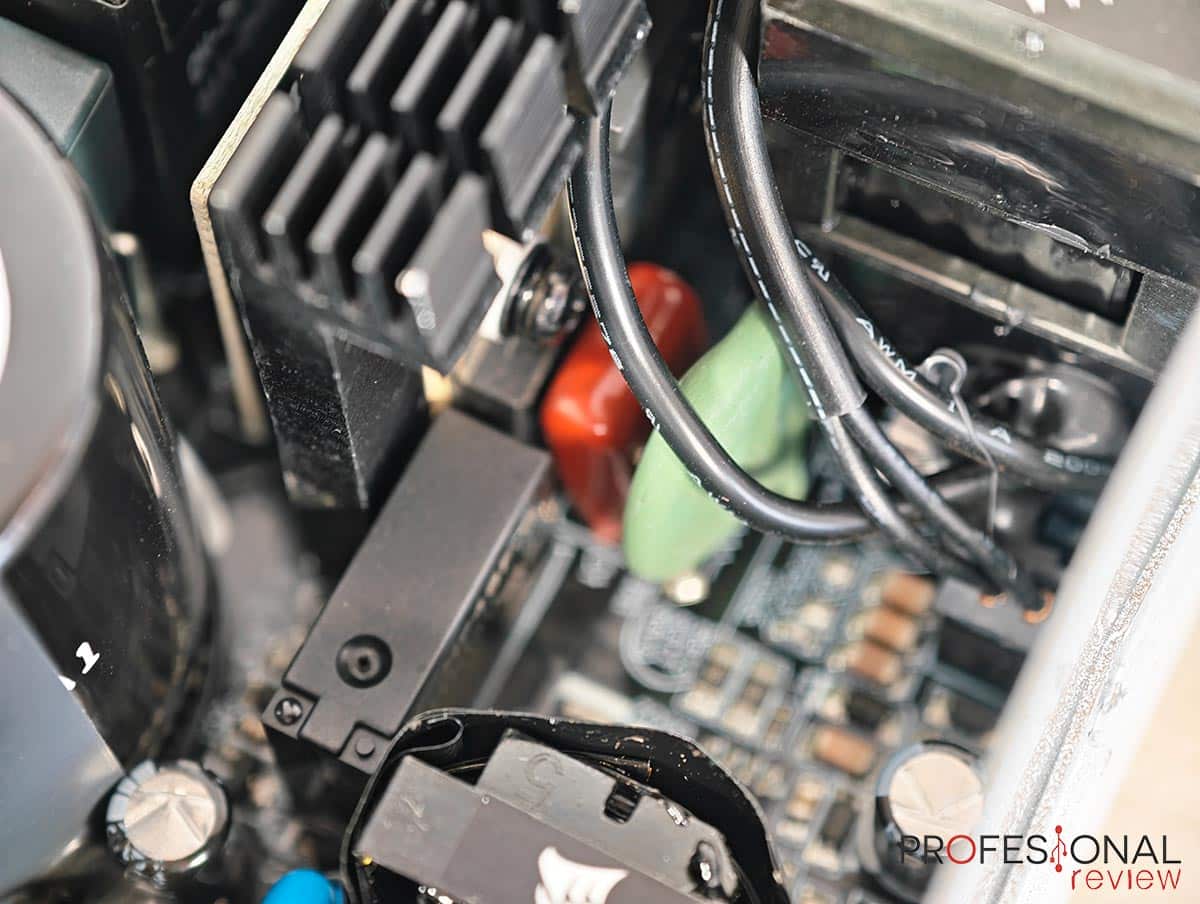

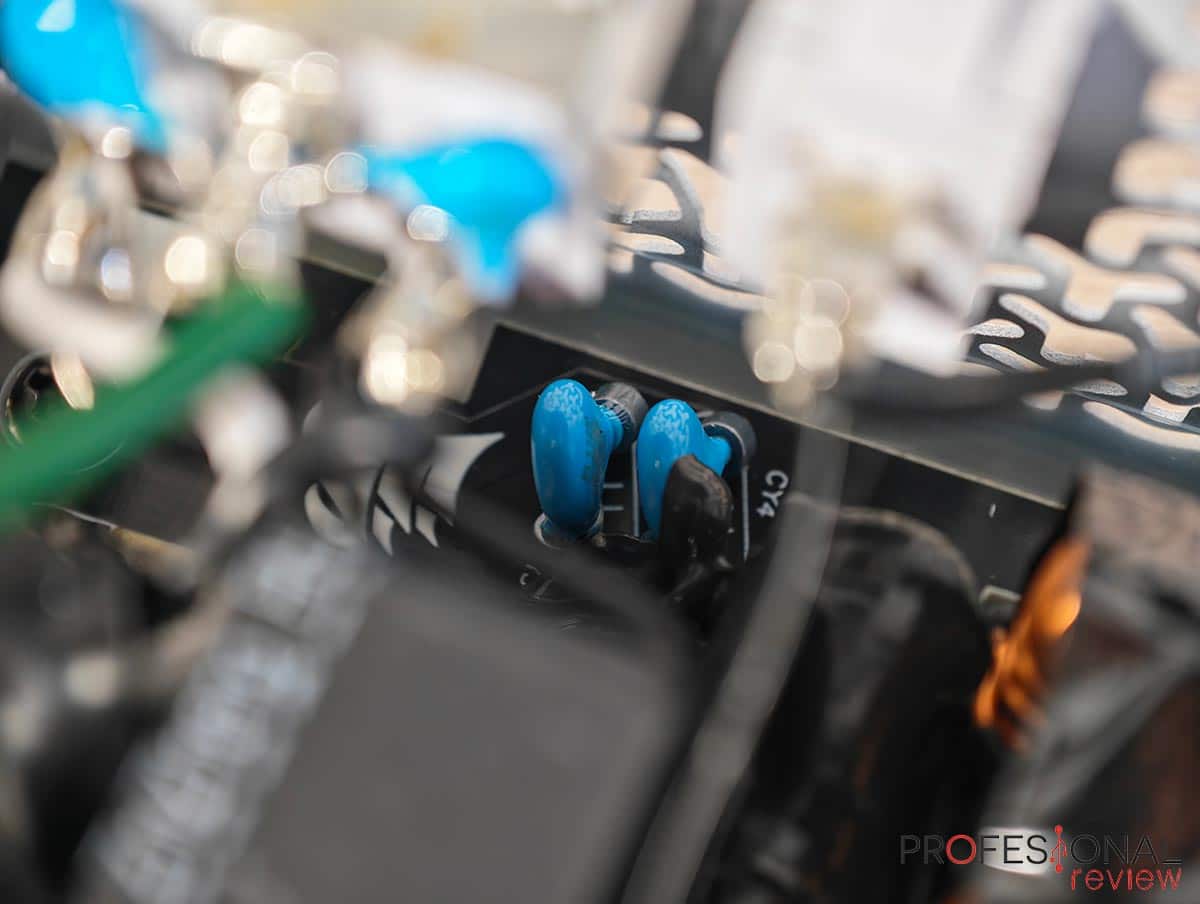

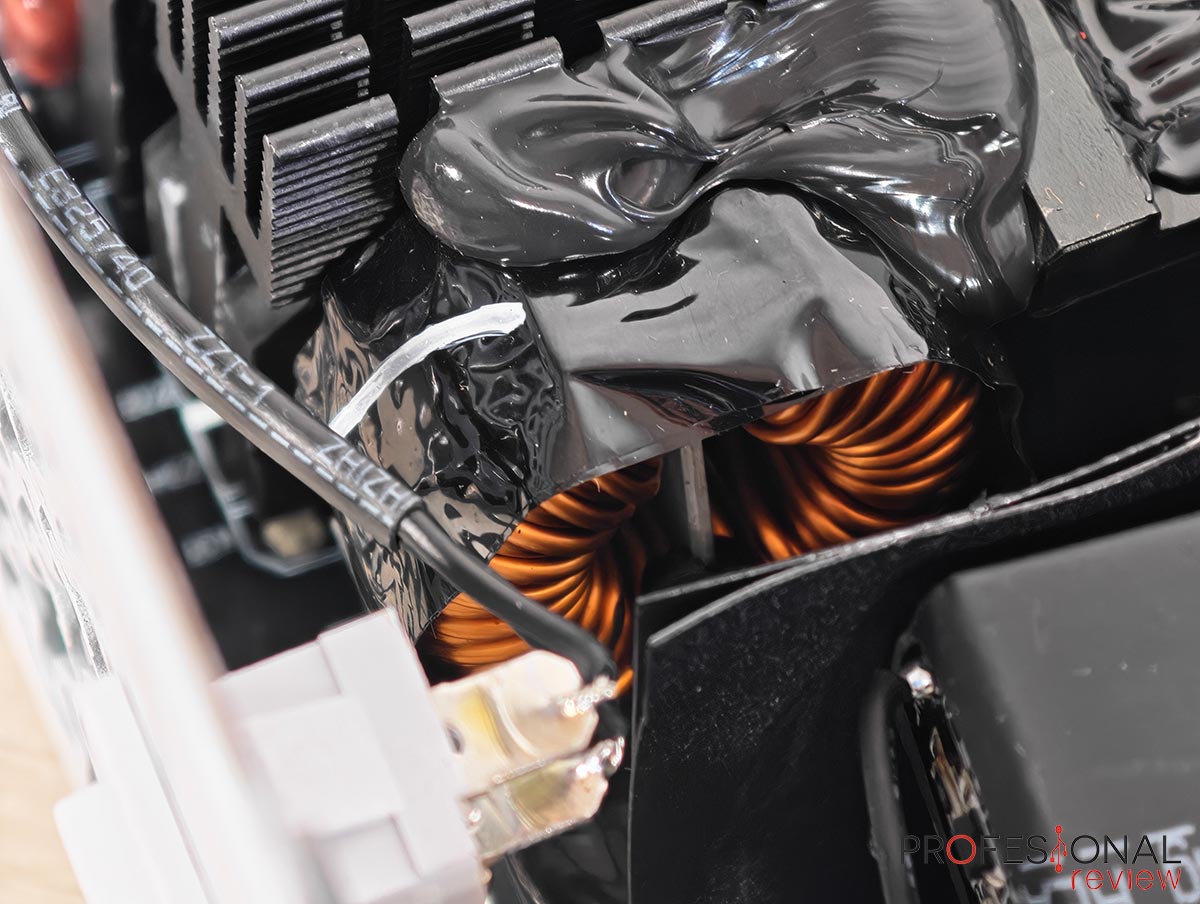

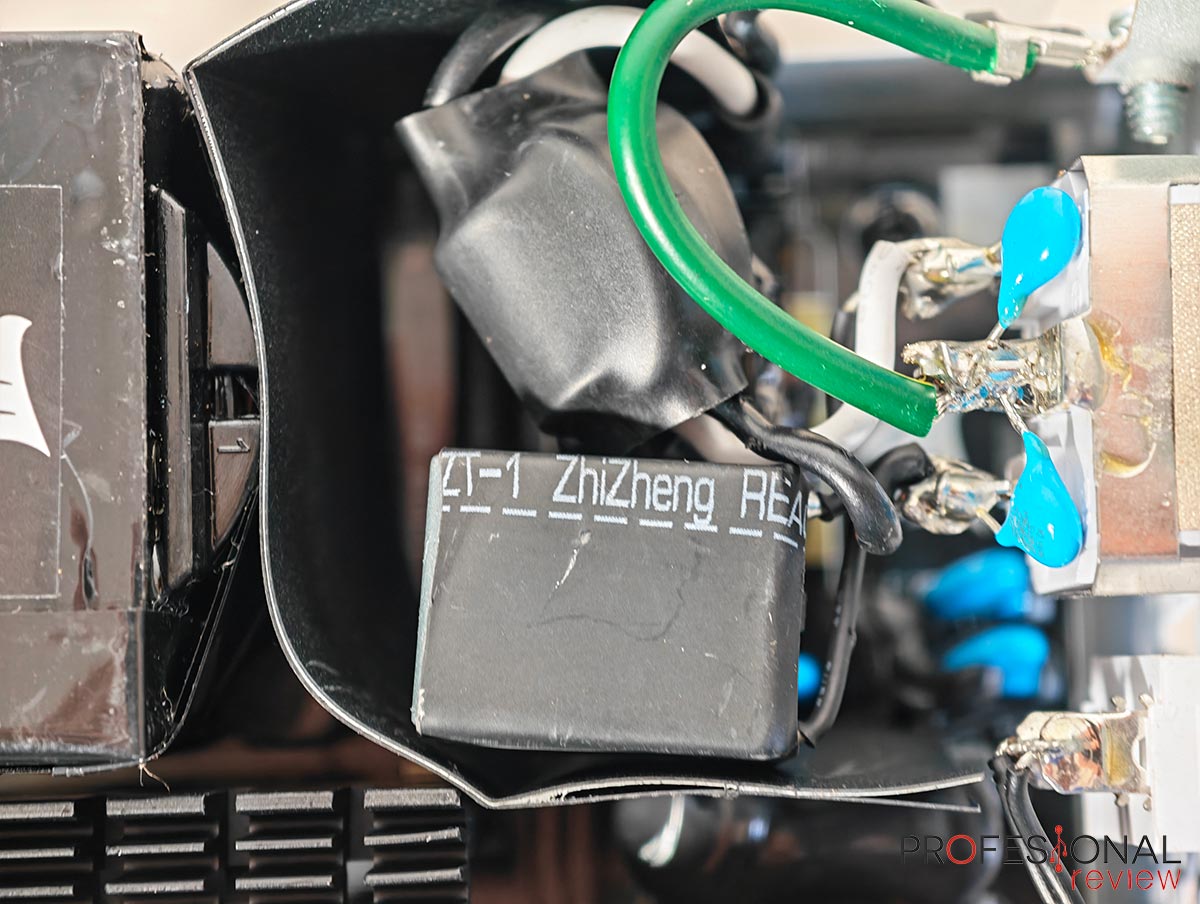

El filtro transitorio situado en la entrada AC que protege de picos de voltaje y perturbaciones a la fuente está compuesto por 4 Ycaps para reducir el ruido común, 2 X caps para reducir el ruido en modo diferencial, 2 chokes CM (bobinas) y un MOV (varistor), sumándose un relé y termistor NTC SCK207R0
A ello se suman tres disipadores pasivos de aluminio, para los elementos de potencia principal como son el puente rectificador, el circuito PFC y los MOSFETS del circuito LLC.
Condensadores
Continuamos con os condensadores de esta fuente Corsair RM1200e Gen 2, siendo todos ellos japoneses de 105ºC.
El lado primario cuenta con 1 condensador Rubycon de 420V y 105ºC, con capacidad de 820uF. Nos llama la atención tener una sola unidad en una PSU tan potente como esta.

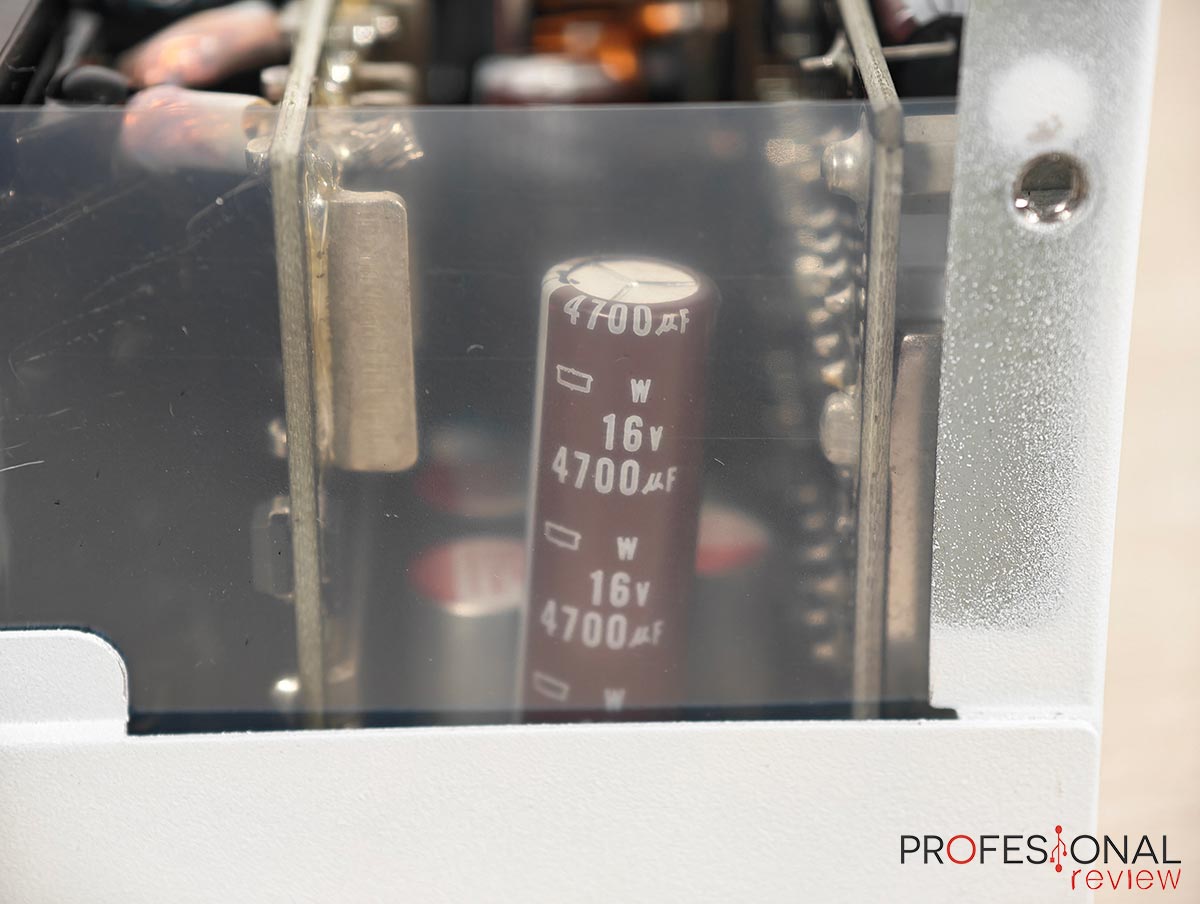

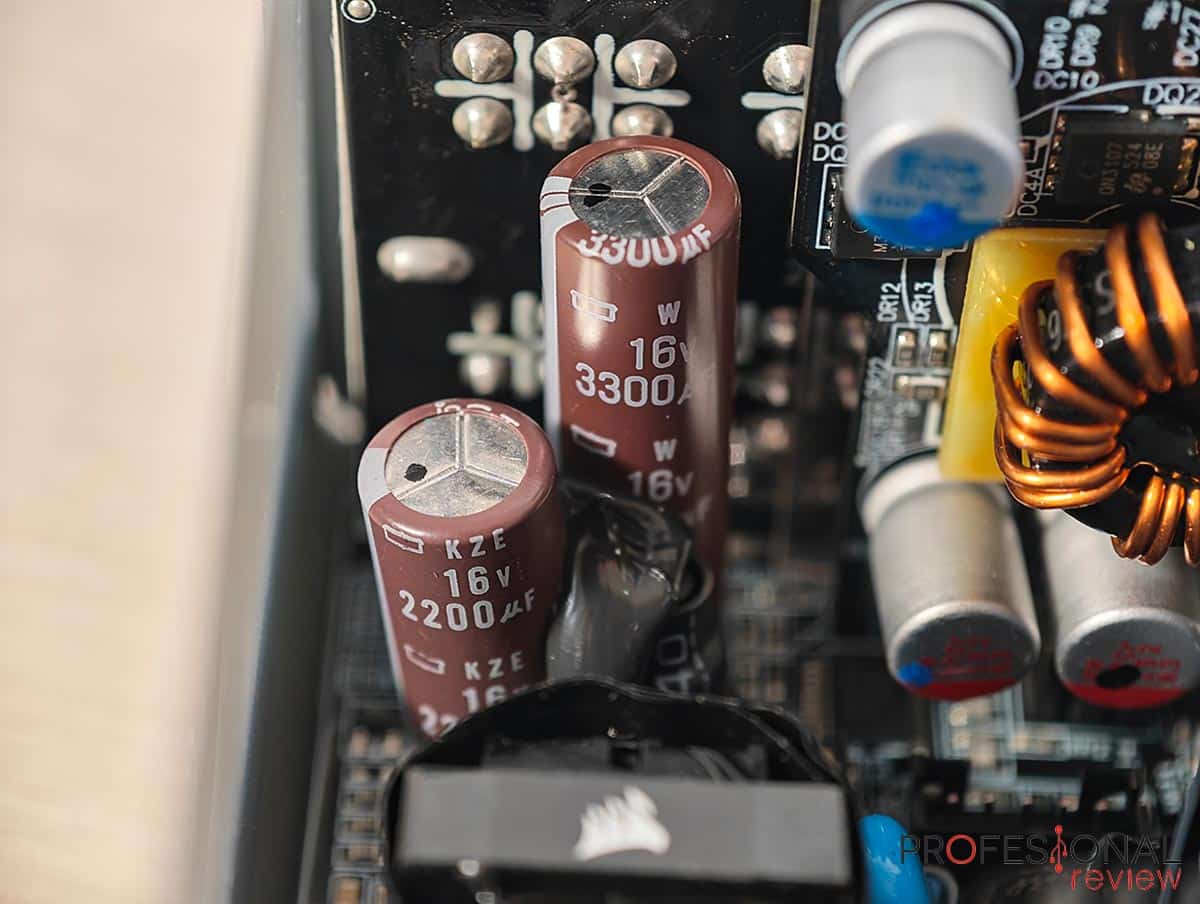

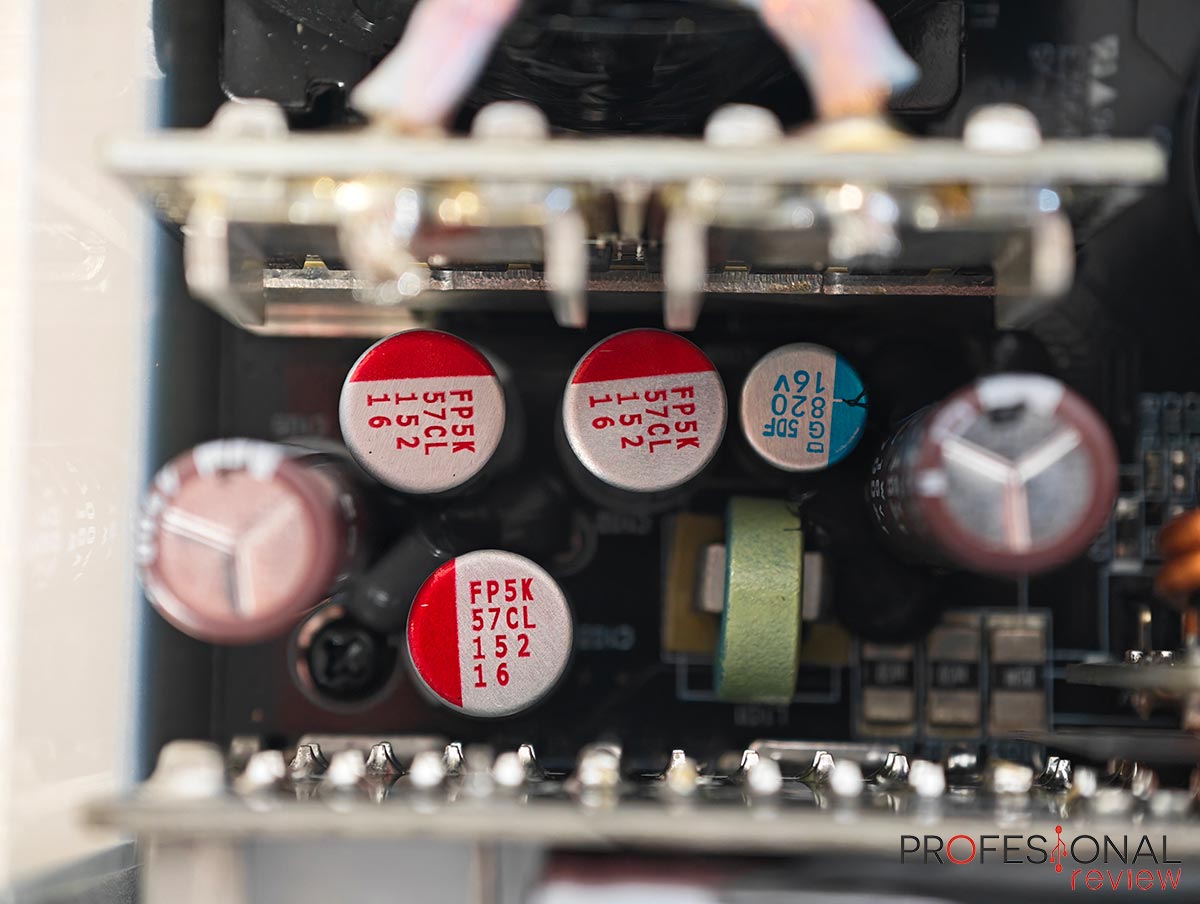

En el lado secundario tenemos condensadores de marcas principales en configuración de 6 Nippon Chemi-Con, 2 Rubycon YXJ de 7.000 h de larga duración para uso general, 1 Rubycon ZLH de 6.000 h de baja impedancia y buen soporte de rizado, y 24 condensadores de polímero Nippon Chemi-Con.
Sistema de ventilación
Corsair RM1200e Gen 2 equipa la misma unidad de ventilación que el anterior modelo, un Hong Hua HA1425H12SF-Z conectado directamente a la PCB principal, con el correspondiente controlador Nuvoton MS51FB9AE.
Tiene 140 mm de diámetro y cuenta con cojinete de tipo rifle, ofreciendo un comportamiento semi-pasivo, a diferencia de la generación anterior en donde siempre estaba girando.
En tal caso no tiene control manual, siendo que es un sistema automático, comenzando a girar con una carga superior a 540W, aproximadamente el 50% de carga, alcanzando un máximo de 1240 RPM.
Pruebas de rendimiento de Cybenetics
Afortunadamente ya tenemos disponibles las gráficas de rendimiento de esta Corsair RM1200e Gen 2 y pruebas realizadas por Cybenetics, el mayor referente en el tema de pruebas con fuentes de alimentación .
Podremos obtener el informe exhaustivo de este modelo desde el siguiente enlace en el que se obtienen datos de ruido y eficiencia en la prueba con voltaje de 115V para EEUU y 230V para Europa. Nos centraremos en los resultados de 230V al ser el voltaje que utilizamos en nuestro territorio.
Regulación de voltaje
En estas pruebas se miden los voltajes de los raíles 12V, 5V, 3,3V y 5VSB de la fuente en función de la carga. El estándar ATX de Intel define que estos voltajes deben mantenerse en el +/-5% del valor nominal. Lo importante aquí es medir la desviación que se encuentra entre el valor mínimo y máximo de voltaje, pues esto es lo que más estresa los VRM de la placa base y GPU.
Rizado
Se trata de medir las variaciones en milivoltios (mV) al convertir la corriente AC en DC, si son muy elevadas pueden repercutir en el comportamiento de los componentes del equipo y en algunos casos estropear componentes fundamentales.
Eficiencia
La eficiencia es la relación entre la energía que consume el equipo (de salida) y la energía que consume la fuente de la pared (de entrada). Esta eficiencia varía según la carga de la PSU y Cybenetics hace las pruebas entre el 10 y el 110% (+crossload).
La eficiencia de esta fuente según datos de la marca es de un máximo del 92,98% al 50% de carga. Al 2% tenemos un 75,72%, al 20% un 92,11% y al 100% alcanza un 90,30%. Esto le sirve para obtener una certificación Cybenetics Platinum, mejorando el registro de la anterior generación.
Hold-Up time
Esta prueba mide el tiempo que la fuente aguanta funcionando a máxima carga al cortar el suministro de energía de la pared. Es importante, ya que tiene que haber un tiempo suficiente para que esta “comunique” a la placa que se ha producido un corte de energía.
Sonoridad
Terminamos con los datos de sonoridad del sistema de ventilación integrado medidos en dBA con el modo semi-pasivo activado.
Tenemos un comportamiento bastante buena con ruido inferior a 35 dBA, suficiente para obtener una certificación Lambda A de Cybenetics.
Palabras finales y conclusión acerca de la Corsair RM1200e Gen 2
Esta fuente da un nuevo paso adelante respecto a la generación anterior, en donde ya teníamos certificaciones ATX 3.1 y PCI 5.1, añadiendo ahora PinProtection para la importante cabecera 12VHPWR que usamos en GPU de última generación.
Es la primera fuente en implementarlo individualmente en cada cable, asegurando la integridad de nuestra RTX 4080/5080 o 5080/5090, GPUs de precio astronómico hoy en día.

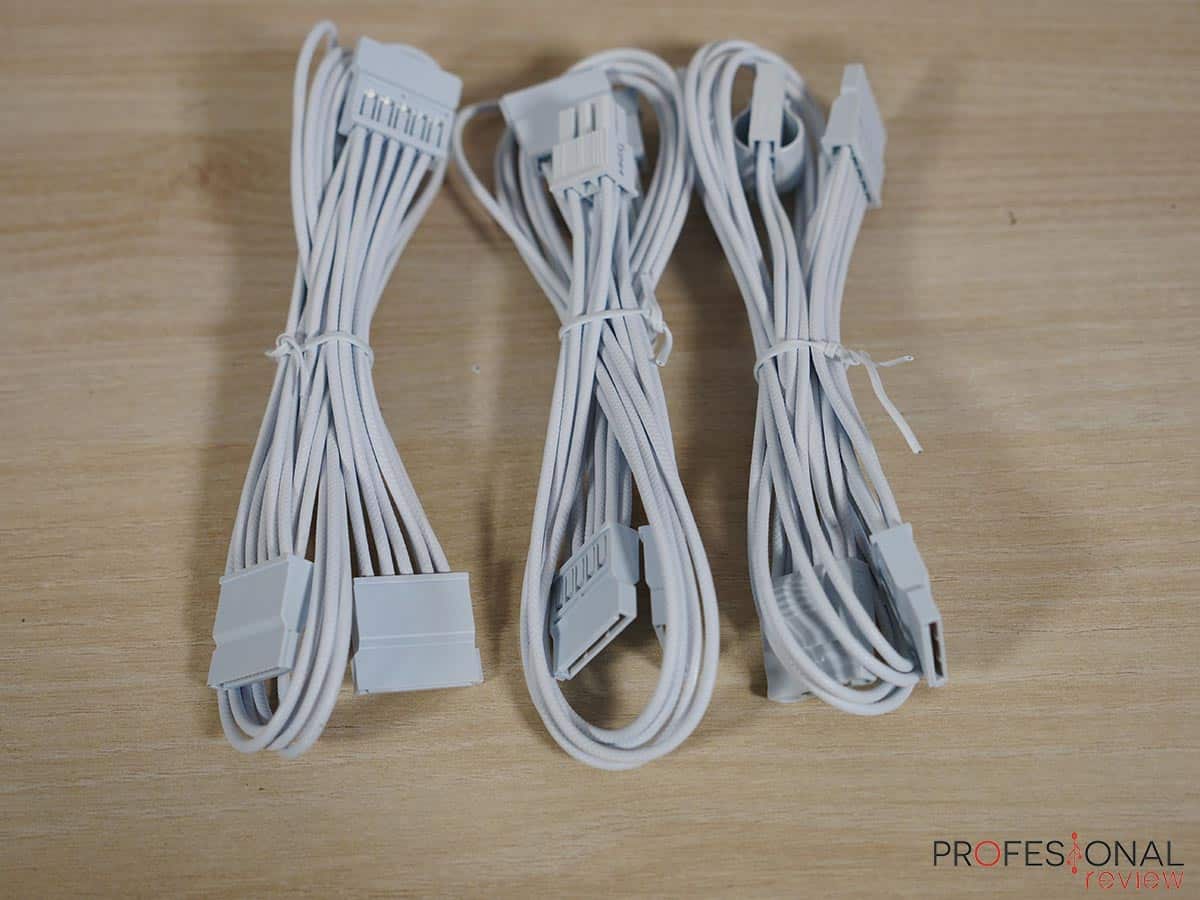

También se ha mejorado la distribución de cabeceras en el panel trasero y los distintos conectores, con un mejor reparto en cabeceras PCIe, mayor cantidad de SATA y cables de gran calibre con conductores independientes. Los EPS aumentan su longitud, aunque los SATA siguen teniendo las cabeceras muy juntas para nuestro gusto.
En cuanto a la construcción interna, se actualiza en algunos de sus componentes para mejorar aún más la eficiencia certificada con Cybenetics Platinum a un 92% como máximo, con todas las protecciones disponibles y condensadores japoneses de primera calidad.
Te recomendamos la lectura de las mejores fuentes de alimentación del mercado.
El ventilador sigue siendo el mismo, pero añade sistema semi-pasivo de control automático para mejorar la sonoridad y evitar trabajar por debajo del 50% de carga, lo que le asegura mayor longevidad.
La estética también se ajusta a los nuevos estándares de la marca con esa agresiva rejilla en “Y”, cubierta y cables totalmente blancos para chasis gaming, y una buena construcción con solo 150 mm de profundidad, cabe en cualquier chasis ATX.
Corsair RM1200e Gen 2 estará disponible por un precio en Europa de 195€, mejorando el precio oficial superior a los 200e de la anterior generación, y casi igualando los 191€ que cuesta en Amazon en el momento de la review.
Sin duda, la serie RM es una de las más vendidas y populares de la marca, y eso se debe a su fiabilidad con 10 años de garantía, elección de componentes, potencia y variedad, y así seguirá siendo en esta Gen 2, seguimos recomendándola.
|
VENTAJAS |
INCONVENIENTES |
| MEJORA ESTÉTICA, SOLO 150 MM DE LARGO | CABECERAS SATA BASTANTE JUNTAS |
| AÑADE PINPROTECTION PARA 12VHPWR | SIN MONITORIZACIÓN O GESTIÓN POR SOFTWARE |
| CABLES MEJORADOS EN LONGITUD Y DISTRIBUCIÓN | |
| MAYOR CANTIDAD DE CABECERAS PCIE Y SATA | |
| PLATAFORMA MODERNA CON CYBENETICS PLATINUM | |
| BAJA SONORIDAD AÑADIENDO VENTILADOR SEMI-PASIVO | |
| PRECIO MEJORADO |
El equipo de Profesional Review le otorgamos la medalla de platino y producto recomendado:
