MSI Z170A Gaming M9 ACK Review

MSI uno de los mejores fabricantes de placas bases y tarjetas gráficas del mundo nos ha enviado otra exclusiva y se trata de la MSI Z170A Gaming M9 ACK Review que cuenta con un diseño muy agresivo y las características ideales para quien busca un excelente overclock para jugar al máximo con los procesador Intel Skylake.

¡No te pierdas nuestro análisis! Si sigues leyendo te explicaremos con todo lo que necesitamos saber sobre ella.

Agradecemos la confianza a MSI España por la cesión del producto para su análisis:

Características técnicas

Características MSI Z170A Gaming M9 ACK

CPU

Intel® Socket 1151 de 6 ª generación Core ™ i7 / i5 i3 Core ™ / Core ™ / Pentium® / Celeron® procesadores
Soporta Intel® 14 nm CPU
Soporta Intel® Turbo Boost Technology 2.0

Chipset

Intel® Z170 Express Chipset

Memoria

• 4 ranuras de memoria x DDR4, soporte de hasta 64GB
• Soporta DDR4 3600 (OC)/3200 (OC)/3000 (OC)/2800 (OC)/2600 (OC)/ 2400/2133 MHz
• Arquitectura de memoria de doble canal
• Soporta ECC, memoria no-buffer
• Soporta Intel® Extreme Memory Profile (XMP)

Compatible Multi-GPU

• 3 x PCIe 3.0 x16 slots (x16/x4/x0 or x8/x4/x8 or x8/x1/x8)
• 3 x PCIe 3.0 x1 slots
• Soporte 3-Way AMD® CrossFire Technology
• Soporte 2-Way NVIDIA SLI™ TechnologyIntegrada:
• 2 x HDMI™ ports, support a maximum resolution of 4096×2160@24Hz, 2560×1600@60Hz
• 1 x DisplayPort, supports a maximum resolution of 4096×2304@24Hz, 2560×1600@60Hz, 3840×2160@60Hz, 1920×1200@60Hz

Almacenamiento

Intel Z170 Express Chipset
• 6x SATA 6Gb/s puertos *
• 2x M.2 puertos
• 2 x SATAe port (PCIe 3.0 x2)

USB y puertos.

ASMedia ASM1142 Chipset
– 1 x USB 3.1 Gen2 (SuperSpeed USB 10Gbps)Z170 Express Chipset
– 1x USB 3.1 Gen1
– 6x USB 3.1 Type-C
– 5 x USB 2.0

LAN y Wifi

1 x Killer E2400

1 x Wifi 1535 con soporte 2×2 802.11 a/b/g/n/ac.

Inciorpora Bluetooth Killer 1535.

Conexiones traseras – 1 x Clear CMOS button
– 1 x PS/2 keyboard/ mouse port
– 3 x USB 2.0 ports
(1 x HOTKEY port)
(1 x BIOS FLASHBACK+ port)
– 1 x DisplayPort
– 1 x HDMI™ port
– 1 x USB 3.1 Gen2 port
– 1 x USB 3.1 Gen2 Type-C port
– 1 x LAN (RJ45) port
– 2 x USB 3.1 Gen1 ports
– 1 x Optical S/PDIF OUT connector
– 5 x OFC audio jacks
Audio – Cmedia CM6632
– 7.1-Channel High Definition Audio
– Soporte S/PDIF
Formato Formato ATX; 30.5 cm x 24.4 cm
BIOS La BIOS de la placa base proporciona «Plug & Play» que detecta los dispositivos periféricos y tarjetas de expansión de la placa automáticamente.
• La placa base proporciona una función Desktop Management Interface (DMI) que registra las especificaciones de la placa base.
Precio 149 euros.

MSI Z170A Gaming M9 Ack

MSI nos vuelve a sorprender con un embalaje de lujo, una caja voluminosa que predomina el color rojo y que en la anterior todas las características. Su interior está divido en dos compartimentos, el primero alberga la placa base y en el segundo todos sus accesorios.

msi-z170a-gaming-m9-ack-review04

El bundle está compuesto por:

  • Placa base MSI Z170A Gaming M9 ACK.
  • Manual de instrucciones, guía rápida y CD con drivers.
  • Antenas Wifi 2×2 802.11.
  • 6 juegos de cables SATA.
  • Extractor de procesador en placa base.
  • Chapa trasera.
  • Cartel para la puerta.
  • Pegatinas.

Se trata de una placa base ATX clásica con dimensiones de  30.5cm x 24.4 cm, por lo que no tendremos problema en su instalación en cualquier caja del mercado. Su diseño es muy agresivo con los colores de la serie: rojo y negro e incluye varios efectos cerca del socket en forma de rallas. También destacar que la placa lleva una armadura de metal (fina) que recubre parte de la circutería izquierda y toda la zona trasera. Esto permite una mejor firmeza a la hora de instalar tantos tarjetas gráficas como la misma placa dentro de la caja.

Incorpora cuatros zócalos de memoria RAM DDR4 que permite instalar hasta 64GB con frecuencias altas de 3600 Mhz aplicándole overclock y es compatible con el perfil XMP 1.3. La refrigeración es muy buena, incorpora un disipador en chipset Z170 con el logo de un dragón, y en las zonas de las fases un sistema híbrido que permite insertar dos racores para instalarle una refrigeración líquida. Este tipo de modelo ya lo hemos visto en otros fabricantes y a ciertos usuarios le llama bastante.

Tiene un total de 14 fases de alimentación de las cuales h ay compartidas 12 con el procesador y las otras dos para la memoria RAM. Como era de esperar incorpora la tecnología Military Class V con Titanium Choke que mejora la tolerancia a las temperaturas altas y es capaz de funcionar hasta los 220ºC y dar un soporte 40% superior al de otros modelos. También cuenta con condensadores Hi-C Cap que permite un 93% de eficiencia energética y DARK CAP que tiene un diseño de núcleo de aluminio que ofrecen una baja resistencia equivalente (ESR) a 10 años de vida.

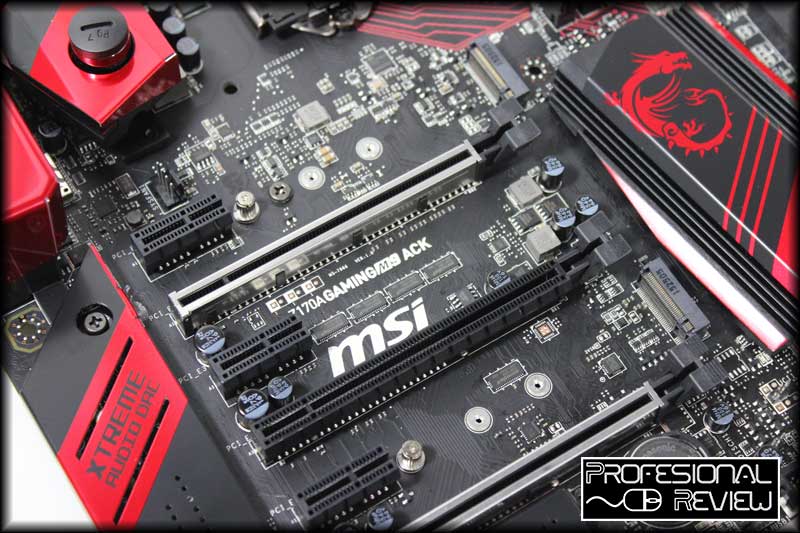

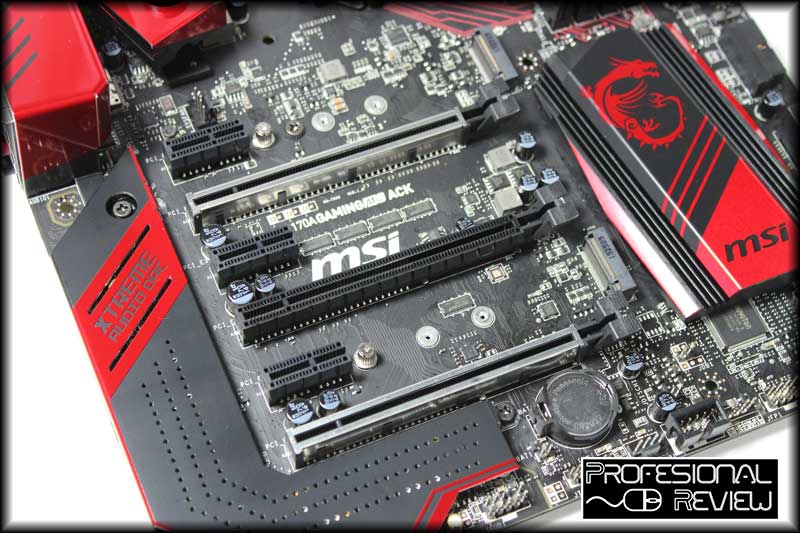

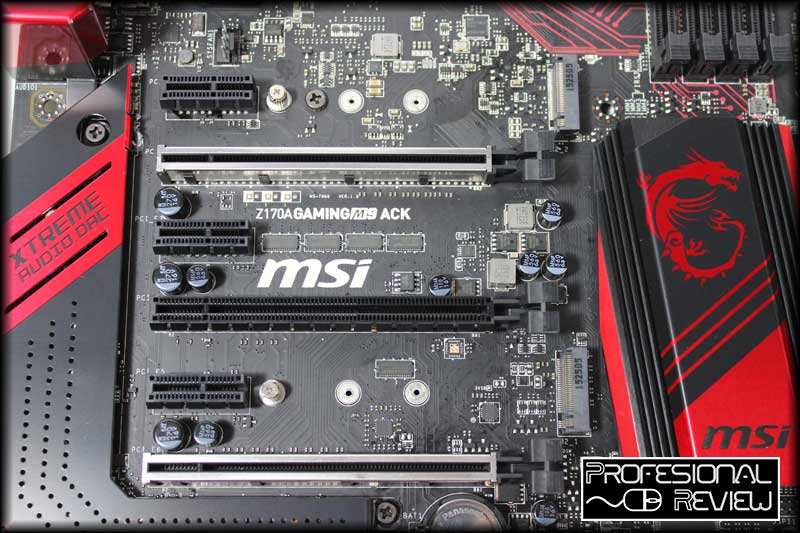

En las conexiones PCI Express cuenta con 3 puertos PCI Express 3.0 compatibles con la tecnología 2 Way Nvidia SLI y 3 Way CrossFireX. Además de 4 más de expansión con formato PCI Express x4. Como podéis ver también incorpora dos conexiones Ultra M.2 con un ancho de banda de hasta 32Gb/s cada una. Me agrada ver que los fabricantes estén tomando esta conexión con más importancia.

Con Xtreme Audio DAC, impulsado por un procesador de Audio C-Media 122dB 384kHz/32-Bit HD, DAC dedicado ESS SABRE HiFi, Nahimic Sound Technology y otros componentes de audio de alta calidad, estamos ofreciendo la calidad del sonido más alta. De esta forma, puedes disfrutar de un sonido asombroso y cristalino a través de un Audio HD de 8 canales o auriculares de alta impedancia para dominar completamente el juego.
Tampoco nos olvidamos de la tarjeta de red LAN Killer E2400 y la conexiones inalámbricas Wifi AC1535 y Bluetooth con ExtremeRANGE. Esta tecnología ofrece una velocidad puntera en la industria, gestión inteligente y control para los PC. La tecnología Killer de reducción de Lag Latency ReductionTM combinado con la tecnología ExtremeRange™ revoluciona la experiencia del usuario gracias a un mejor redireccionamiento, bajas latencias y más rango del WiFi. Juega, emite y disfruta de tu vídeo en HD – todo combinado al mismo tiempo y sin interrupciones.
msi-z170a-gaming-m9-ack-review22
Cuenta con 6 conexiones SATA, dónde comparte cuatro de los puertos SATAS con dos conexioens SATA Express. Cubre las necesidades del 90% de usuarios que ensambla su propio ordenador.
msi-z170a-gaming-m9-ack-review21
Ya por último os detallo las completas conexiones traseras:
  • 1 x Clear CMOS.
  • 1 conexión Wifi.
  • 1 x PS2.
  • 3 x USB 2.0.
  • 1 x HDMI.
  • 1 x Displayport.
  • 1 x USB 3.1 Type A & C.
  • 2 x USB 3.1.
  • 1 x LAN Gigabit Killer.
  • Salida de audio digital. 7.1.

Banco de pruebas y tests

BANCO DE PRUEBAS

Procesador:

Intel i5-6600k.

Placa Base:

MSI Z170A Xpower Gaming Titanium Edition

Memoria:

4×4 16GB DDR4 @3200 MHZ Corsair LPX DDR4

Disipador

Noctua NH-D15s

Disco Duro

Samsung 840 EVO 250GB.

Tarjeta Gráfica

Nvidia GTX 780.

Fuente de Alimentación

EVGA SuperNOVA 750 G2

Para comprobar la estabilidad del procesador y la placa base, hemos realizado un overclock moderado de hasta 4500 mhz con Intel XTU y refrigeración por aire. La gráfica que hemos utilizado es una Nvidia GTX780, sin más distracciones veamos los resultados obtenidos en nuestras pruebas con un  monitor de 1920×1080.

msi-z170-review-tests

BIOS

MSI_Z170-BIOS

MSI incorpora una BIOS UEFI lo que mejora a sus anteriores versiones. Este nuevo formato controla tu sistema bajo dos modos: modo EZ, con las funciones y ajustes más usados. Modo Avanzado con los ajustes más detallados y opciones de ajuste fino para aumentar el rendimiento de tu sistema.

Palabras finales y conclusión

msi-z170a-gaming-m9-ack-review25

La MSI Z170A Gaming M9 ACK se trata de una de las mejores placas bases del mercado tanto por diseño como por componentes. Tenemos una placa muy completa para cualquier jugador profesional con tarjeta de red Killer, componentes Military Class V, soporte para 2 Way SLI y 3 Way CrossFire y sistema dual M.2.

En nuestras pruebas hemos puesto nuestro procesador en 4500 mhz dando muy buenos resultados en juegos. Por ejemplo hemos obtenido en 101 Fps en Battlefield 4 junto a una tarjeta gráfica como la Nvidia GTX 780 de 3GB. ¡Qué buen resultado!

Al igual que la Titanium no me ha gustado nada que solo incorpore sólo 6 conexiones SATA III en vez de 10 ó 12 en una placa con este status, ya que no cuesta nada hacerlo. También me ha gustado que incorpore Bluetooth, Wifi 2×2 con controladora Killer.

Si ya me parecía cara la Z170 Xpower Titanium la AC9 ACK me parece un precio elevadisima para una plataforma intel mainstream. ¡Su precio en tienda es de 400 euros!  Al alcance de muy pocos bolsillos.

VENTAJAS

INCONVENIENTES

+ BONITO DISEÑO.

– PRECIO
+ EXCELENTES COMPONENTES. – SOLO 6 SATAS III.

+ DUAL M.2.

+ OVERCLOCK.

+ TARJETA DE SONIDO XTREME AUDIO DAC.

+ANTENA WIFI 2X2.

El equipo de Profesional Review le otorga la medalla de oro.

MSI Z170A Gaming M9 ACK

CALIDAD DE LOS COMPONENTES
CAPACIDAD DE OVERCLOCK
SISTEMA MULTIGPU
BIOS
EXTRAS
PRECIO

8.3/10

PLACA IDEAL PARA LOS AMANTES DE LOS JUEGOS Y EL SONIDO.
