MSI Z170A Xpower Gaming Titanium Edition Review

MSI uno de los mejores fabricantes de placas bases y tarjetas gráficas del mundo nos ha enviado en exclusiva nacional su nueva placa base con chipset Z170: MSI Z170A Xpower Gaming Titanium Edition que predomina por tener las mejores fases, componentes militares y un PCB precioso en color blanco perlado.  ¿Quieres saber más sobre ella? En este análisis te explicaremos con todo detalle todas sus bondades.

Agradecemos la confianza a MSI España por la cesión del producto para su análisis:

Características técnicas

Características MSI Z170A Xpower Gaming Titanium Edition

CPU

Intel® Socket 1151 de 6 ª generación Core ™ i7 / i5 i3 Core ™ / Core ™ / Pentium® / Celeron® procesadores
Soporta Intel® 14 nm CPU
Soporta Intel® Turbo Boost Technology 2.0

Chipset

Intel® Z170 Express Chipset

Memoria

• 4 ranuras de memoria x DDR4, soporte de hasta 64GB
• Soporta DDR4 3600 (OC)/3200 (OC)/3000 (OC)/2800 (OC)/2600 (OC)/ 2400/2133 MHz
• Arquitectura de memoria de doble canal
• Soporta ECC, memoria no-buffer
• Soporta Intel® Extreme Memory Profile (XMP)

Compatible Multi-GPU

• 4 x PCIe 3.0 x16 slots (soporta x16/0/0/x4, x8/0/x8/x4 or x8/x4/x4/x4 modes)
• 3 x PCIe 3.0 x1 slots
• Soporte 4-Way AMD® CrossFire Technology
• Soporte 2-Way NVIDIA SLI™ TechnologyIntegrada:
• 2 x HDMI™ ports, support a maximum resolution of 4096×2160@24Hz, 2560×1600@60Hz
• 1 x DisplayPort, supports a maximum resolution of 4096×2304@24Hz, 2560×1600@60Hz, 3840×2160@60Hz, 1920×1200@60Hz

Almacenamiento

• Intel Z170 Express Chipset
• 8x SATA 6Gb/s puertos *
• 2x M.2 puertos
– Compatible con PCIe 3.0 x4 y SATA 6Gb/s normas, 4.2cm/6 cm/8 cm de longitud M.2 tarjetas SSD
– Compatible con PCIe 3.0 x4 NVMe Mini-SAS SSD con Turbo U.2 tarjeta host• Puertos 2x SATAe (PCIe 3.0 x2)
• Soporta tecnología Intel® Smart Response para procesadores Intel Core

USB y puertos.

• ASMedia® ASM1142 Chipset
– 2 x USB 3.1 Gen2 (SuperSpeed USB 10Gbps) ports on the back panel• Intel® Z170 Express Chipset
– 7x USB 3.1 Gen1 (SuperSpeed USB) ports (4 ports on the back panel, 1 internal port, 2 ports available through the internal USB connector)
– 7x USB 2.0 (High-speed USB) ports (3 ports on the back panel, 4 ports available through the internal USB connectors)

LAN

1 x Intel® I219-V Gigabit LAN controller
Conexiones traseras• 1 x PS/2 keyboard/ mouse combo port
• 3 x USB 2.0 ports
* 1 x HOTKEY port
* 1 x BIOS FLASHBACK+ port
• 1 x Clear CMOS button
• 2 x HDMI™ ports
• 1 x DisplayPort
• 2 x USB 3.1 Gen2 ports
• 4 x USB 3.1 Gen1 ports
• 1 x LAN (RJ45) port
• 1 x Optical S/PDIF OUT connector
• 5 x OFC audio jacks
Audio • Realtek® ALC1150 Codec
– 7.1-Channel High Definition Audio
– Soporta salida S/PDIF
FormatoFormato ATX; 30.5 cm x 24.4 cm
BIOSLa BIOS de la placa base proporciona “Plug & Play” que detecta los dispositivos periféricos y tarjetas de expansión de la placa automáticamente.
• La placa base proporciona una función Desktop Management Interface (DMI) que registra las especificaciones de la placa base.
Precio149 euros.

MSI Z170A Xpower Gaming Titanium Edition

msi-z170a-xpowergaming-review07

MSI nos hace una presentación de gala con su buque insignia en placas bases Z170: MSI Z170A Xpower Gaming Titanium en una caja base de color plata brillante, donde viene la serigrafía de todas las certificaciones y compatibilidad con procesador Intel Skylake. En la parte anterior tenemos todas las características y una vez abrimos la caja vemos dos compartimentos donde en el primero alberga la placa base y la segunda todos los accesorios. El bundle viene compuesto por:

  • Placa base MSI Z170A Xpower Gaming Titanium Edition.
  • Chapa trasera.
  • Manual de instrucciones y guía rápida.
  • CD con drivers.
  • Cables SATA.
  • Puentes SLI.
  • Pegatinas, cartel para la puerta y cables para hacer medición de voltaje.
  • Cable USB para la conexión al OC Dashboard.

Se trata de una placa base ATX clásica con dimensiones de  30.5cm x 24.4 cm, por lo que no vamos a tener problema cuando la instalemos en cualquier caja del mercado con este formato. Su diseño predomina la combinación del blanco en el PCB (que preciosidad) y el color negro en los slots.

Cuenta con cuatro zócalos de memoria RAM DDR4 que nos permite instalar 64 GB con una frencuencia de 3600 Mhz con previo overclock y es totalmente compatible con el perfil XMP 1.3.

Entramos un poco más en detalle sobre la refrigeración, tenemos un disipador muy efectivo en la zona de las fases, obviando su estupendo aspecto es bastante efectivo y cuando aplicamos mucho voltaje se nota que se calienta, pero con una buena refrigeración en la caja será suficiente para mantener temperaturas bajas. Mientras que le chip Z170 está también protegida en la zona Sur, este apenas se caliente ya que las funciones son cada día más limitadas.

Se encuentra entre las mejores placas bases al tener 16 fases de alimentación e incorpora la tecnología Military Class V con Titanium Choke que mejora la tolerancia a las temperaturas altas y es capaz de funcionar hasta los 220ºC y dar un soporte 40% superior al de otros modelos. También cuenta con condensadores Hi-C Cap que permite un 93% de eficiencia energética y DARK CAP que tiene un diseño de núcleo de aluminio que ofrecen una baja resistencia equivalente (ESR) a 10 años de vida.



msi-z170a-xpowergaming-review31

¿Qué es OC Dashboard? se trata de la herramienta necesaria para romper récords: DirectOC, +/-, Slow Mode, Fast Boot y Descarga Completa. Experimenta un overclock más fácil incluso bajo las condiciones más extremas sin el temor de preocuparte de la congelación de los botones integrados. Por lo que está más enfocada para usuarios expertos que van a competir, para el usuario normal le servirá de poco.

En las conexiones PCI Express cuenta con 4 puertos PCI Express 3.0 compatibles con la tecnología 2way Nvidia SLI y 4 way-CrossFireX.

msi-z170a-xpowergaming-review15

La placa incorpora DUAL M.2 Ofreciendo velocidades de hasta 32Gb/s usando Gen3 x4 con la tecnología Turbo. Que esta es unas 5 veces más rápido que la conexión normal SATA III! Esto significa que nos hará disfrutar de un arranque del sistema y carga de juegos rapidísimos. ¡Buen trabajo MSI!
msi-z170a-xpowergaming-review12
Con Audio Boost 3 y el trabajo realizado de Nahimic Sound Technology, ofrecen la mejor calidad del sonido gracias al uso de componentes de calidad Premium. De esta forma se obtiene un sonido de calidad sin precedentes, cristalino y música a través de Audio HD de 8 canales o auriculares de alta impedancia para dominar el juego.
msi-z170a-xpowergaming-review20
Cuenta con 6 conexiones SATA, dónde comparte cuatro de los puertos SATAS con dos conexioens SATA Express con interfaz de 16 GB/s. Para una placa de más de 300 euros me parece bastante escaso aunque incorpore una conexión EXTRA de USB en la placa, pero es un punto a mejorar.
msi-z170a-xpowergaming-review24
Ya por último os detallo las completas conexiones traseras:
  • 2 x USB 2.0.
  • 1 x D-SUB
  • 1 x HDMI.
  • 1 x USB 3.1 Type A & C.
  • 3 x USB 3.0
  • 1 x LAN Gigabit.
  • Salida de audio digital. 7.1.

Banco de pruebas y tests

msi-z170a-xpowergaming-review32

BANCO DE PRUEBAS

Procesador:

Intel i5-6600k.

Placa Base:

MSI Z170A Xpower Gaming Titanium Edition

Memoria:

4×4 16GB DDR4 @3200 MHZ Corsair LPX DDR4

Disipador

Noctua NH-D15s

Disco Duro

Samsung 840 EVO 250GB.

Tarjeta Gráfica

Nvidia GTX 780.

Fuente de Alimentación

EVGA SuperNOVA 750 G2

Para comprobar la estabilidad del procesador y la placa base, hemos realizado un overclock moderado de hasta 4500 mhz con Intel XTU y refrigeración por aire. Mientras hemos conseguido alcanzar la velocidad de 4800 mhz

6600k-4.8ghz
¡OJO! esta versión de CPU-Z tiene error de lectura, seteamos un voltaje alto de 1.38v

4.5ghz



La gráfica que hemos utilizado es una Nvidia GTX780, sin más distracciones veamos los resultados obtenidos en nuestras pruebas con un  monitor de 1920×1080.

JUEGOS-PLATAFORMAZ170

BIOS

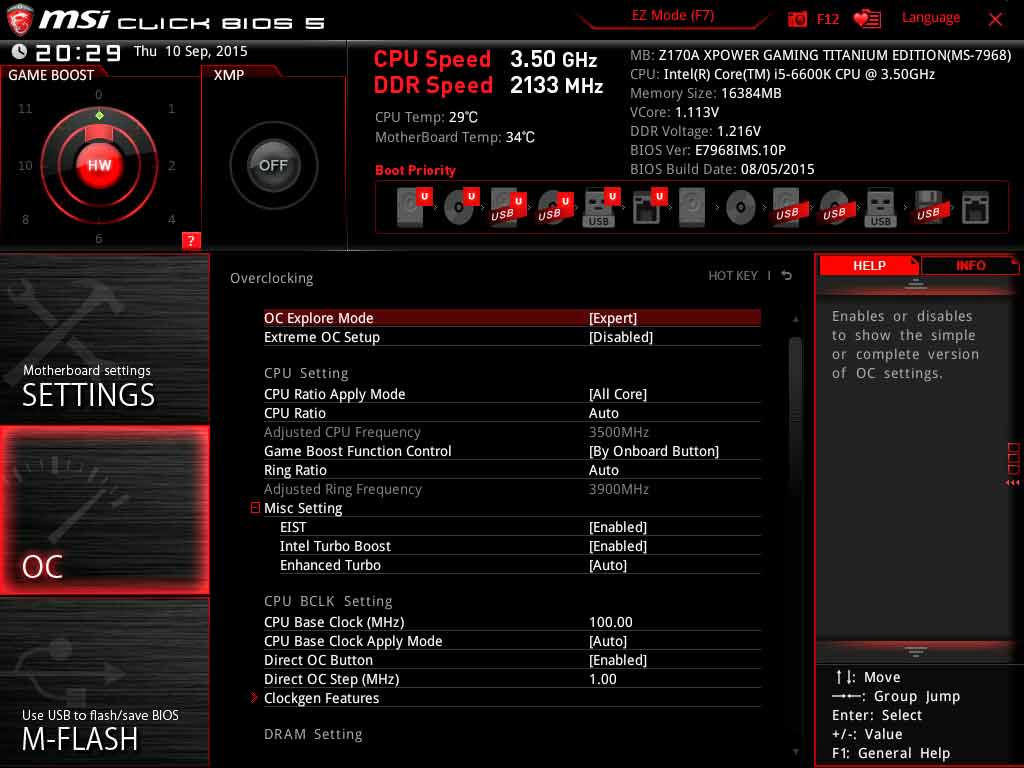

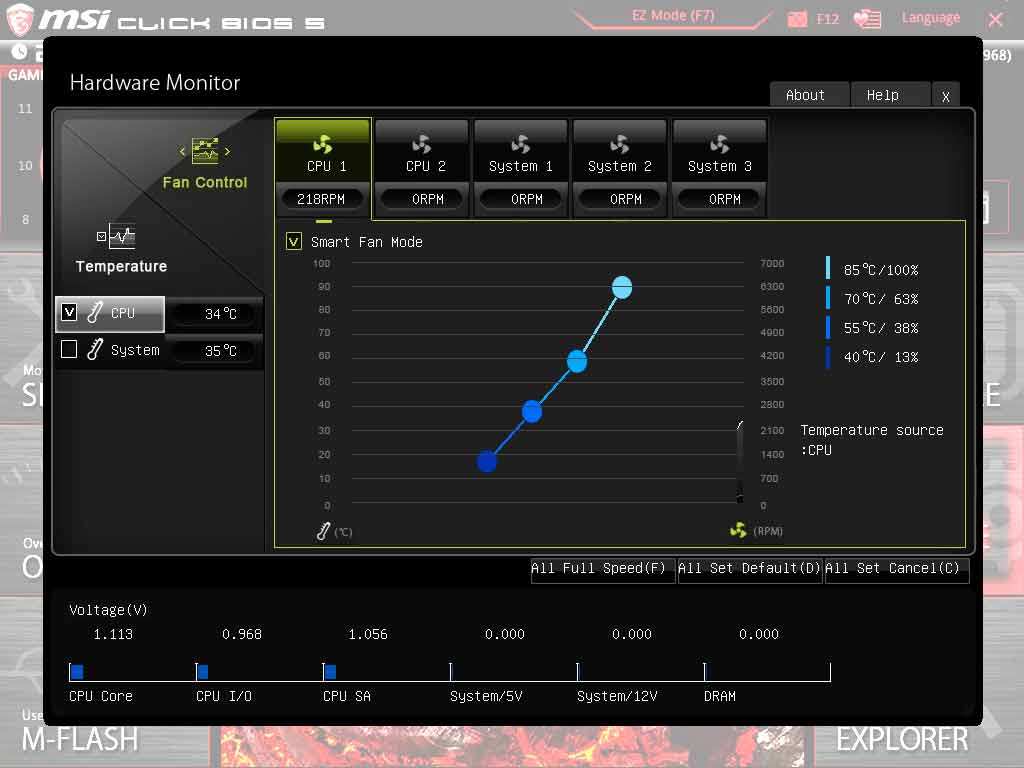

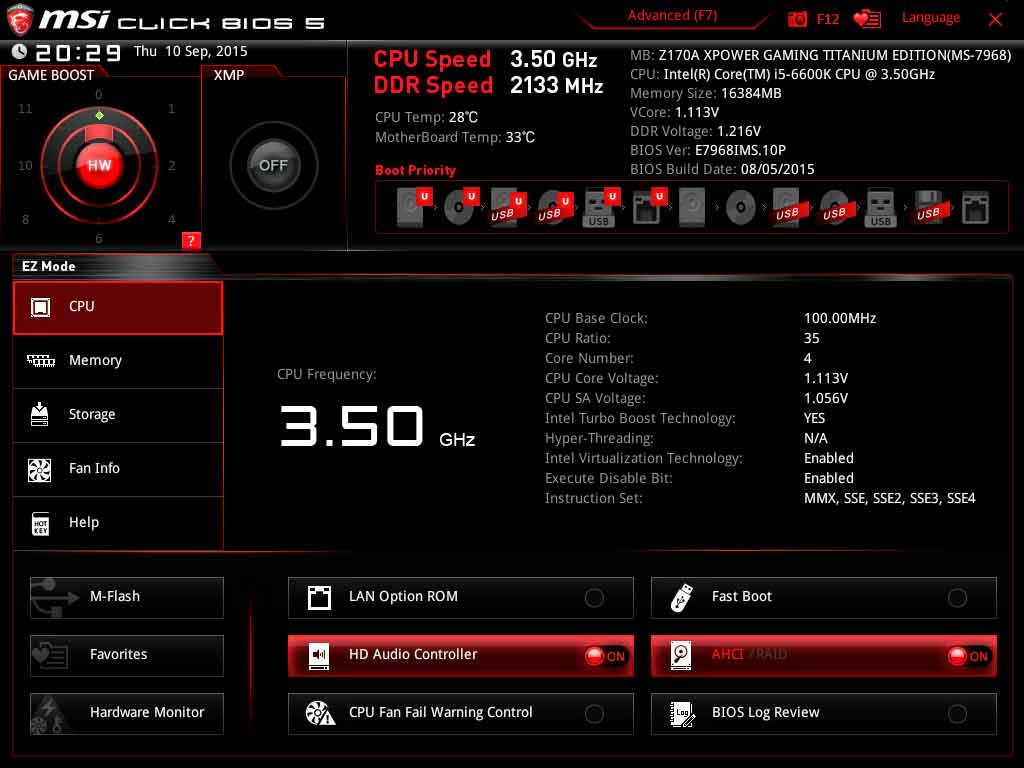

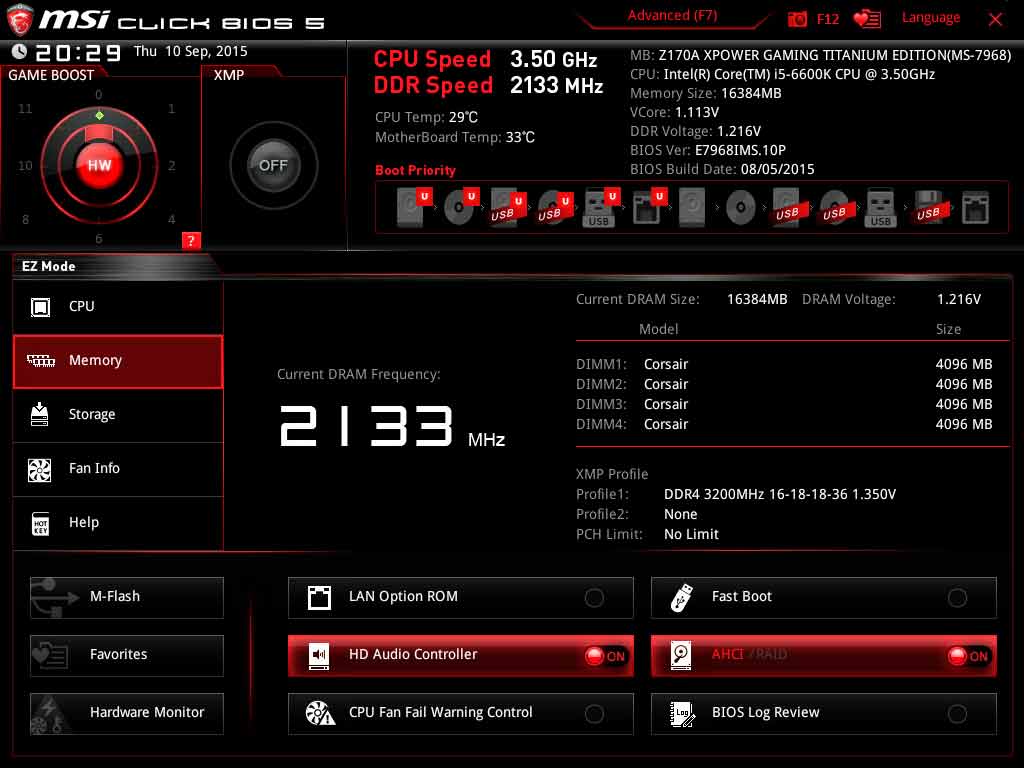

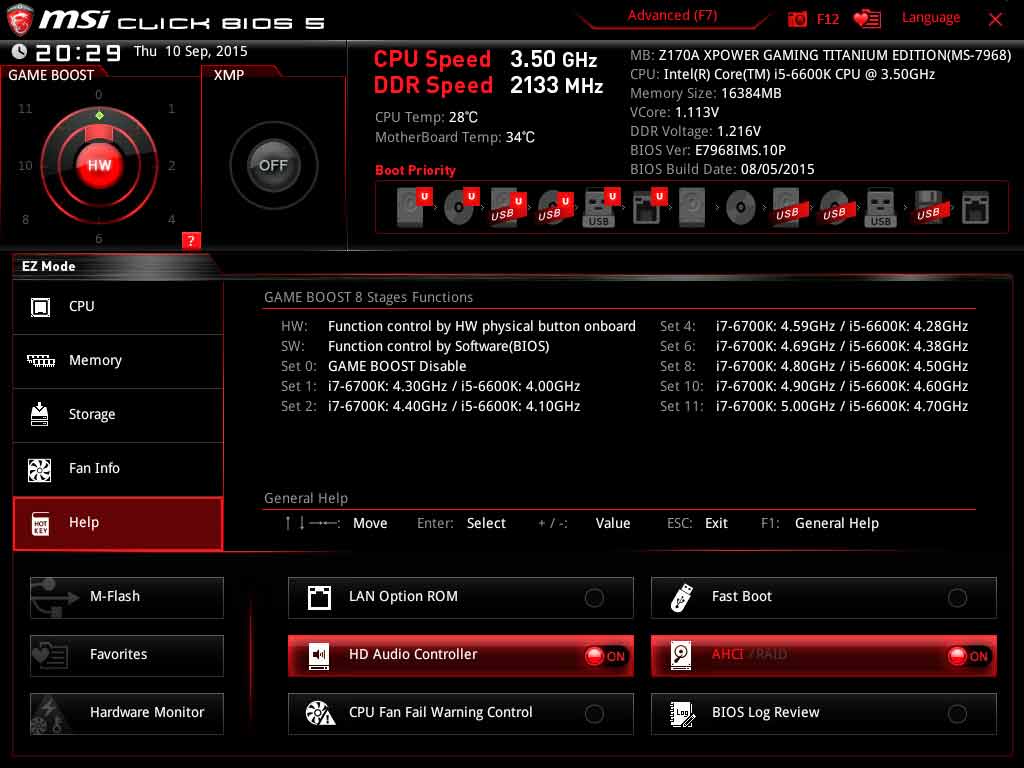

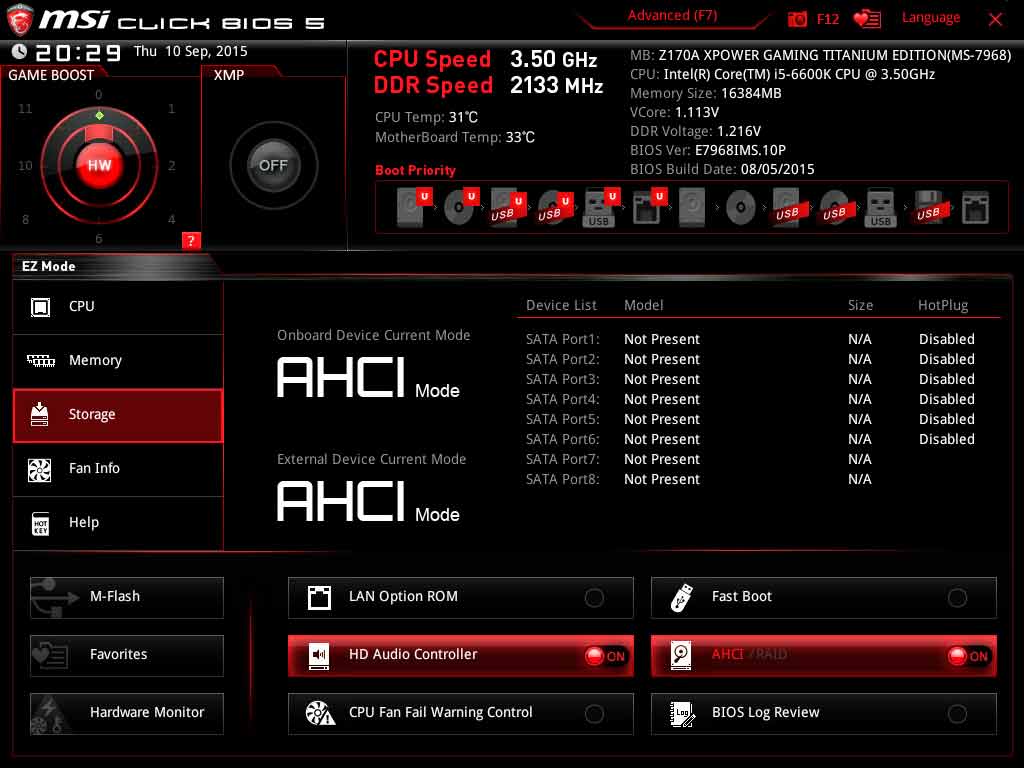

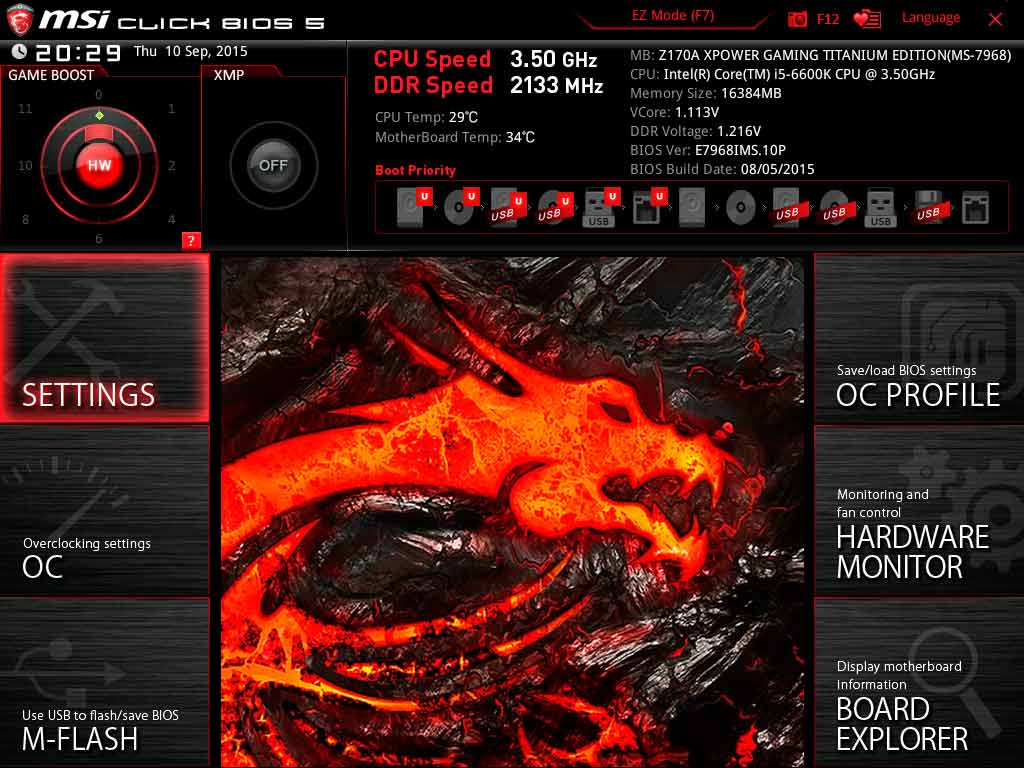

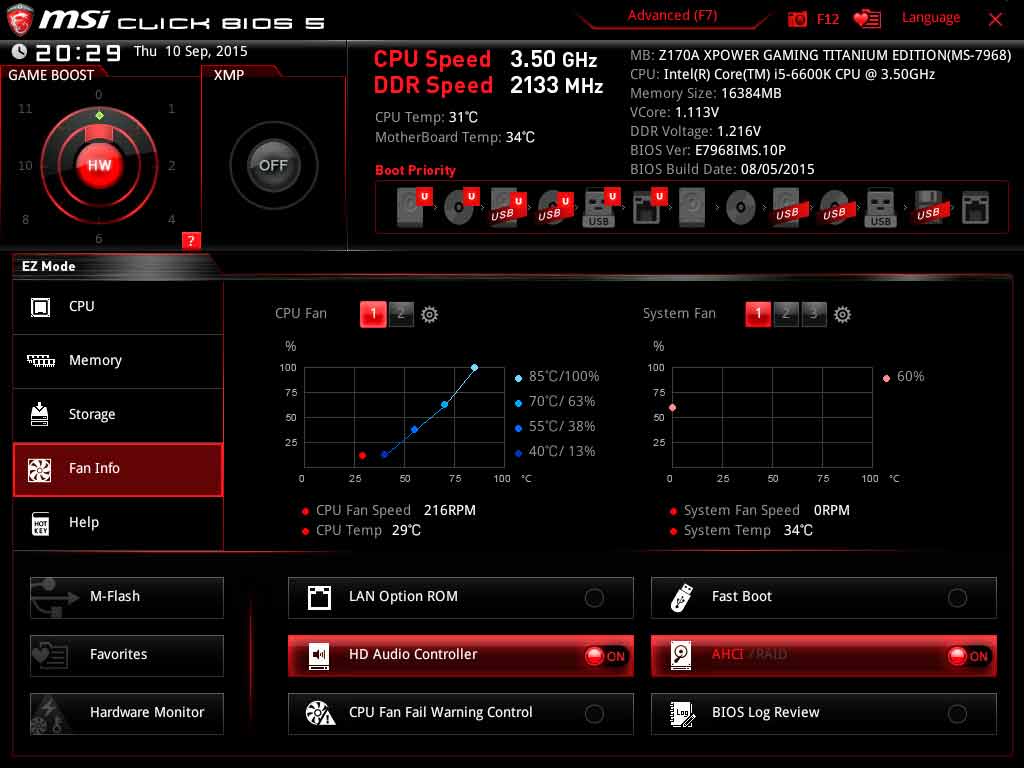

MSI incorpora una BIOS UEFI lo que mejora a sus anteriores versiones. Este nuevo formato controla tu sistema bajo dos modos: modo EZ, con las funciones y ajustes más usados. Modo Avanzado con los ajustes más detallados y opciones de ajuste fino para aumentar el rendimiento de tu sistema.

Palabras finales y conclusión

La MSI Z170A Xpower Gaming se trata de una de las mejores placas bases del mercado tanto por diseño con PCB de color blanco como por sus excelentes componentes: 16 fases de alimentación, refrigeración, sistema DUAL M2, tecnología Military Class V, soporte de 64GB de memoria RAM hasta los 3600 Mhz y la excelente tarjeta Audio Boost 3.

Uno de los puntos que más destaca es que nos ha sido capaz de alcanzar los 4800 mhz en nuestro procesador, aunque las pruebas las pasamos a 4500 mhz como el resto de placas bases. Nuestra experiencia no ha podido ser más buena, MSI ha hecho muy bien sus deberes.

Me ha parecido muy escasa la incorporación de sólo 6 conexioens SATA para una placa de más de 300 euros. Aunque es suficiente para una persona normal, pero estos componentes son exclusivos para los más siberitas de la informática. A su favor hay que decir que incorpora conexión SATA Express y dual M2. con un ancho de banda de 32GB/s.

En definitiva, si estas buscando una placa base con un diseño espectacular y de los mejores componentes para hacer overclock a día de hoy pocas pueden toser a la Z170 Xpower de MSI. Su precio en tienda online como Aussar es 318 euros.

VENTAJAS

INCONVENIENTES

+ INCREIBLE DISEÑO.

– SOLO 6 CONEXIONES SATA.
+ COMPONENTES MILITARY CLASS V.– PRECIO ALGO ELEVADO.

+ DUAL M.2.

+ EXCELENTE OVERCLOCK.

+ ACEPTA MEMORIAS DE HASTA 3600 MHZ.

+ AUDIO BOOST Y OC DASHBOARD

El equipo de Profesional Review le otorga la medalla platinum.

medalla_platinum-300x300

MSI Z170A Xpower Gaming Titanium Edition

CALIDAD DE LOS COMPONENTES
CAPACIDAD DE OVERCLOCK
SISTEMA MULTIGPU
BIOS
EXTRAS
PRECIO

9.5/10

Un PCB que ENAMORA

User Rating: 4.45 ( 1 votes)
