Review: Gigabyte Z97M-D3H

No todo en esta vida va a ser la gama alta en componentes informáticos. En esta ocasión os quiero presentar una de las placas bases más vendidas del año, se trata de la Gigabyte Z97M-D3H con formato MicroATX, compatible con procesadores de cuarta o quinta generación y posibilidad de configurar sistema multiGPU CrossFire por un precio de derribo.

Agradecemos la confianza depositada por el equipo de Gigabyte España:

Características técnicas

CARACTERÍSTICAS GIGABYTE Z97M-D3H

CPU

Soporta procesadores Intel® Core™ i7 / Intel® Core™ i5 / Intel® Core™ i3 / Intel® Pentium® / Intel® Celeron® en zócalo LGA1150
Caché L3 varía según la CPU

Chipset

Chipset Intel® Z97 Express

Memoria

4 x sockets DIMM DDR3 con capacidad para 32 GB de memoria del sistema
* Debido a una limitación del sistema operativo Windows de 32 bits, cuando hay instalados más de 4 GB de memoria física, el tamaño real de la memoria que muestra el sistema operativo puede ser menor que el tamaño de la memoria física instalada.
Arquitectura de memoria Dual Channel
Soporte para módulos de memoria DDR3 3100(O.C.) / 3000(O.C.) / 2933(O.C.) / 2800(O.C.) / 2666(O.C.) / 2600(O.C.) / 2500(O.C.) / 2400(O.C.) / 2200(O.C.) / 2133(O.C.) / 2000(O.C.) / 1866(O.C.) / 1800(O.C.) / 1600 / 1333 MHz
Soporte para módulos de memoria no ECC
Soporte para módulos de memoria Extreme Memory Profile (XMP)

Compatible Multi-GPU

Gráfica Integrada Procesador gráfico integrado:
Memoria compartida máxima: 512 MB
1 x puerto D-Sub, con capacidad para una resolución máxima de 1920×1200@60Hz
1 x puerto DVI-D, con capacidad para una resolución máxima de 1920×1200@60Hz
* El puerto DVI-D no soporta conexión D-Sub por adaptador.
1 x puerto HDMI, con capacidad para una resolución máxima de 4096×2160@24Hz o 2560×1600@60Hz
* Soporte de HDMI versión 1.4a.
Capacidad para 3 pantallas al mismo tiempo1 x ranura PCI Express x16, a velocidad x16 (PCIEX16)
(La ranura PCIEX16 cumple el estándar PCI Express 3.0.)
* Para un rendimiento óptimo, si sólo se va a instalar una tarjeta gráfica PCI Express, es conveniente instalarla en la ranura PCIEX16.
1 x ranura PCI Express x16, a velocidad x4 (PCIEX4)
(La ranura PCIEX4 cumple el estándar PCI Express 2.0.)
2 x ranura PCI
Tecnología Multi Gráfica
Soporte para la tecnología 2-Way AMD CrossFire™

Almacenamiento

Soporta RAID 0, RAID 1, RAID 5, y RAID 10
6 x conector SATA 6Gb/s

USB y puertos.

6 x puerto USB 3.0/2.0 (4 puertos en el panel posterior, 2 puertos disponibles a través del conector USB interno)
8 x puerto USB 2.0/1.1 (2 puertos en el panel posterior, 6 puertos disponibles a través de conectores USB internos)

Red

Chip Realtek® GbE LAN (10/100/1000 Mbit)

Bluetooth No.
Audio Audio de alta definición
Codec Realtek ALC892
2/4/5.1/7.1-channel
Conexion WIfi No.
Formato. Formato Micro ATX: 24,4cm x 22,5cm
BIOS 2 x 64 Mbit flash
Soporta DualBIOS™
Licencia para uso de UEFI BIOS de AMI
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Gigabyte Z97M-D3H

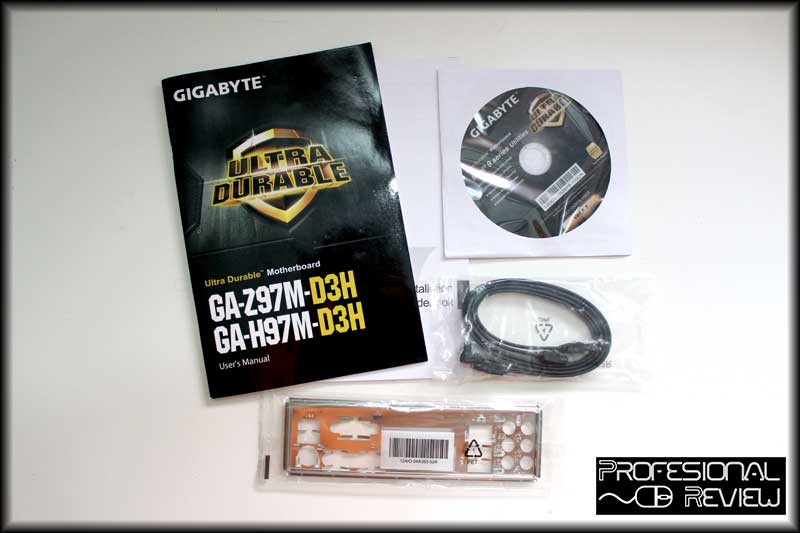

Gigabyte nos presenta un embalaje compacto con una caja dura. En su portada vemos que el logotipo de predomina es del «Ultra Durable», en la parte trasera tenemos todas las características técnicas. En su interior encontramos:

  • Placa Base Gigabyte Z97M-D3H
  • Cable SATA.
  • Disco de instalación.
  • Chapa trasera.
  • Manual de instrucciones y guía rápida.

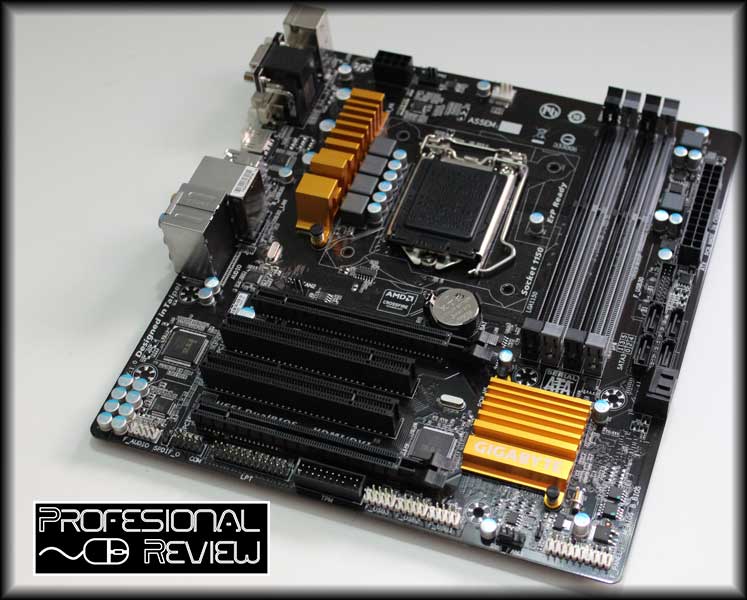

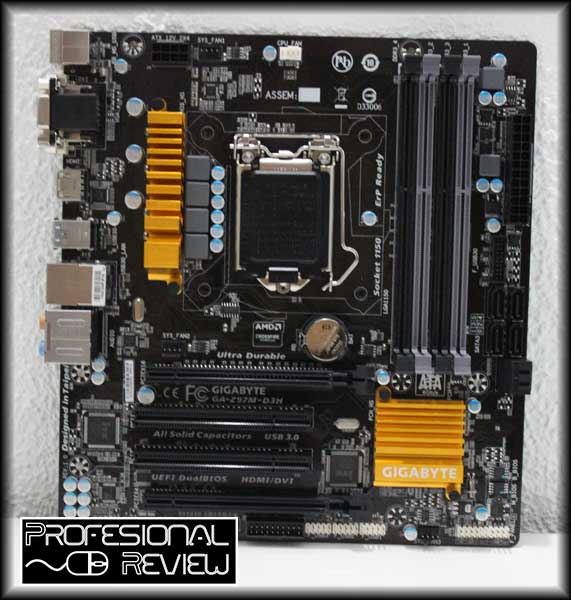

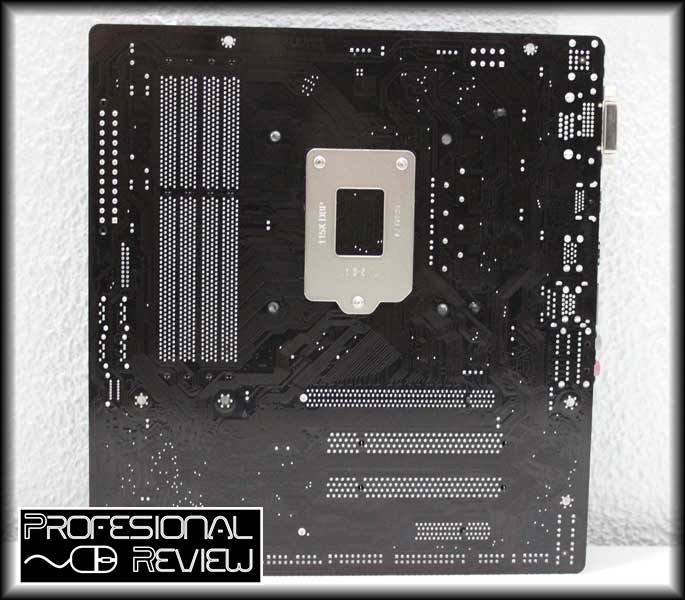

La placa base tiene un diseño bastante agresivo con disipadores de color oro y un pcb de color negro. Como podemos apreciar en la tercera imagen se trata de una placa base de tamaño micro ATX: 24,4cm x 22,5cm. En la parte anterior de la placa no encontramos ninguna novedad.

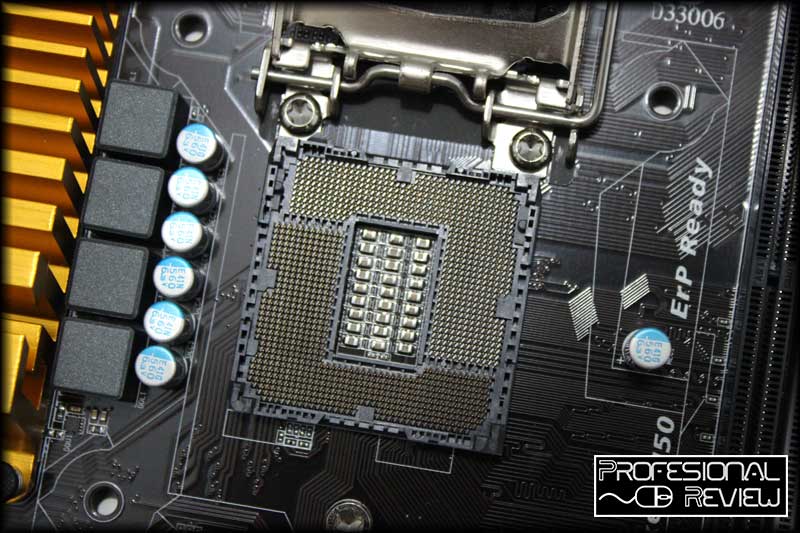

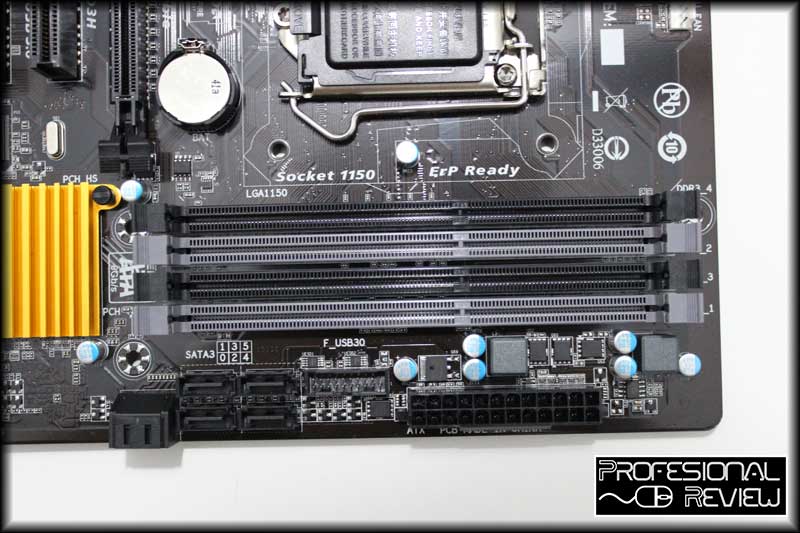

Como hemos revisado en la serie 9 de Gigabyte todas las placas bases vienen con el zócalo bañado en oro cinco veces más (15µ). Ofreciendo mayor fiabilidad y durabilidad del procesador. Es compatible con todos los procesadores de cuarta y quinta generación Intel Haswell: i7, i5, i3, Pentium e Intel Xeon. Tenemos cuatro zócalos para memoria DDR3 que nos permite instalar un total de 32GB con velocidades de 3100 mhz realizando overclocking y tiene activo los perfiles X.M.P.

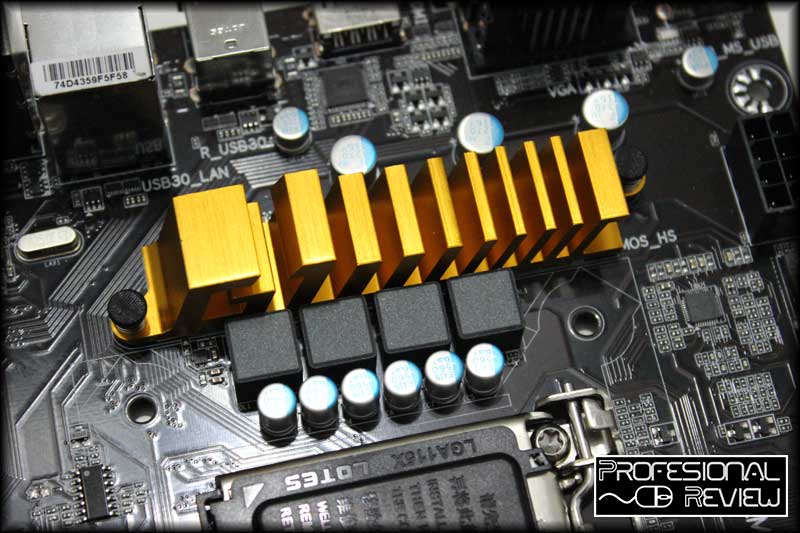

Respecto a la refrigeración trae dos disipadores en la zona de las 4 fases de alimentación y en el puente sur para el chipset Z97 más que suficiente para dar estabilidad, durabilidad y un leve overclock a nuestro procesador desbloqueado.

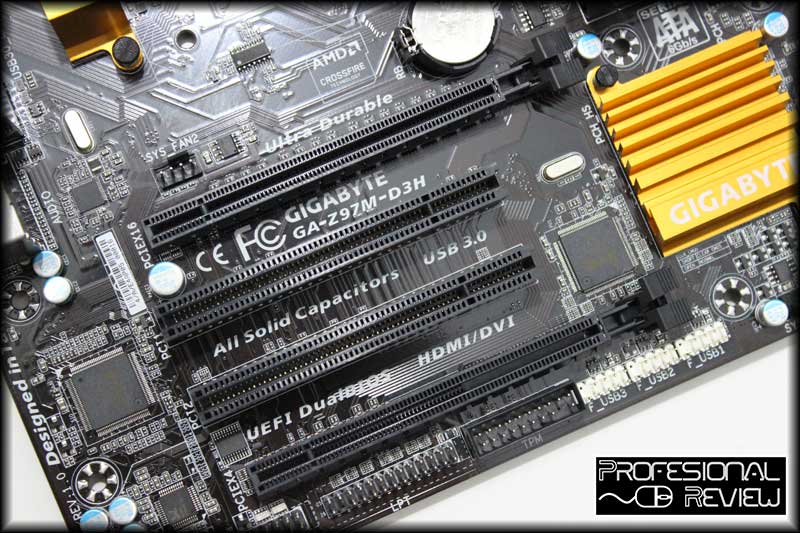

Ahora nos toca hablar de los puertos de expansión PCI Express, tenemos dos ranuras PCI Express: La primera es PCI Express 3.0 y la segunda 2.0. No tenemos certificación para conexión multi-GPU SLI pero si para CrossFireX. También incluye dos PCI normales que nos vendrá genial para conectar una tarjeta de red o cualquier tarjeta de nuestro anterior equipo.

La placa viene muy completa conn 6 conexiones SATA 6.0 Gb/s con el chipset.

Por último vemos las conexiones traseras:

  • Conexión PS/2.
  • 2 x USB 2.0.
  • D-SUB.
  • DVI.
  • HDMI.
  • 4 x USB 3.0.
  • 1 x LAN Gigabit.
  • Salida de sonido.

Banco de pruebas y tests

BANCO DE PRUEBAS

Procesador:

Intel i7-4770k

Placa Base:

Gigabyte Z97M-D3H

Memoria:

8GB DDR3 a 1600 mhz.

Disipador

Corsair H60.

Disco Duro

Crucial M500 250GB

Tarjeta Gráfica

GTX 780

Fuente de Alimentación

Antec HCP 850

Para comprobar la estabilidad del procesador y la placa base, hemos realizado un overclock fuerte de hasta 4300 mhz con Prime 95 Custom y refrigeración por aire. La gráfica que hemos utilizado es una Nvidia GTX780, sin más distracciones veamos los resultados obtenidos en nuestras pruebas con un  monitor de 1920×1080:

TESTS

3dMark Vantage

P49001

Vantage

P14722 PTS

Crysis 3

52 FPS

CineBench R11.5

10.2 FPS.

Metro Last Night

60 FPS.

Conclusión

La Gigabyte Z97M-D3H se trata de una placa base con formato Micro ATX (24,4cm x 22,5cm) que se posiciona en la zona de gama media y que incorpora grandes componentes que ofrece mayor longevidad a todos nuestros componentes. Donde más destaca es en la incorporación de la última versión de la tecnología Ultra Durable con protecciones picos de tensión, contra la humedad con el nuevo PCB «Glass Fabric» y un diseño de disipación completamente renovado que permite a las 4 fases digitales la máxima frescura y estabilidad.

Respecto al rendimiento hemos realizado nuestras pruebas con un i7-4770k a 4200 mhz y una tarjeta gráfica GTX 780 y el rendimiento ha sido excelente con 60 FPS en Metro Last Night y 52 FPS con Crysis 3.

Aunque los puntos que nos hubiera gustado es que incluyese la certificación SLI y las nuevas conexiones SATA Express.

En definitiva, si quieres montar un equipo de pequeñas dimensiones, que tengas una placa base sólida, que permita hacer overclock, sea fresca y una BIOS muy estable. La Gigabyte Z97M-UD3H es su placa base, su precio en tienda oscila los 95€.

VENTAJAS

INCONVENIENTES

+ DISEÑO.

– NO SOPORTA SLI.

+ CONEXIONES M.2 Y SATA EXPRESS  – NO INCLUYE SATA EXPRESS.

+ CAPACIDAD DE OVERCLOCK

+SISTEMA DE ILUMINACIÓN LED.

+RENDIMIENTO DEL EQUIPO.

+PRECIO.

El equipo de Profesional Review le otorga la medalla de oro y la insignia de recomendado:

Miguel Ángel Navas

Amante de la informática, los smartphones y la tecnología en general. Técnico superior en Administración de sistemas informáticos y redes, y un reviewer sin pelos en la lengua. Cualquier duda o cuestión aquí me tenéis.
