Nos ha llegado la nueva fuente de alimentación MSI MAG A1200PLS PCIE5, que pretende ofrecer al usuario la mejor relación calidad/precio de la marca en su clásica serie de inspiración militar, con eficiencia Cybenetics Platinum.
Ofrece hasta 1200W de potencia en un panel modular con 12VHPWR bicolor, 4 cabeceras PCIe y 6 SATA. Se basa en la plataforma CWT con condensadores de 105ºC, conductores de cobre con cubierta de alta densidad y por supuesto PCIe 5.1 y ATX 3.1.
Agradecemos a MSI su confianza por enviarnos esta fuente para su análisis.
MSI MAG A1200PLS PCIE5 se presenta en una bonita caja de cartón rígido con un diseño de colores grises y verde identificativos de la serie, mostrando imágenes e información del producto.

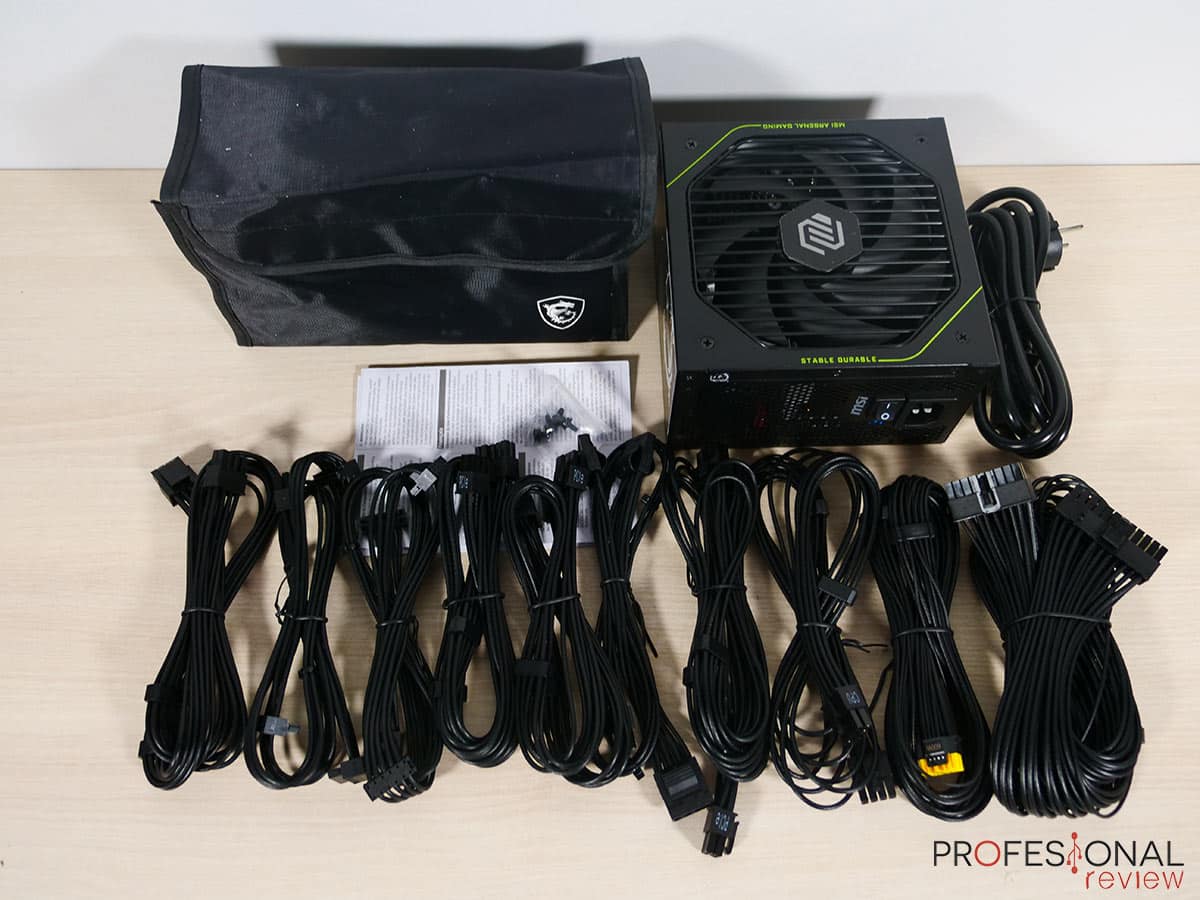

Dentro, tenemos un departamento para la PSU protegida con moldes de espuma de polietileno y una bolsa, junto a un estuche de tela para almacenar todos los cables.
El contenido es el siguiente:

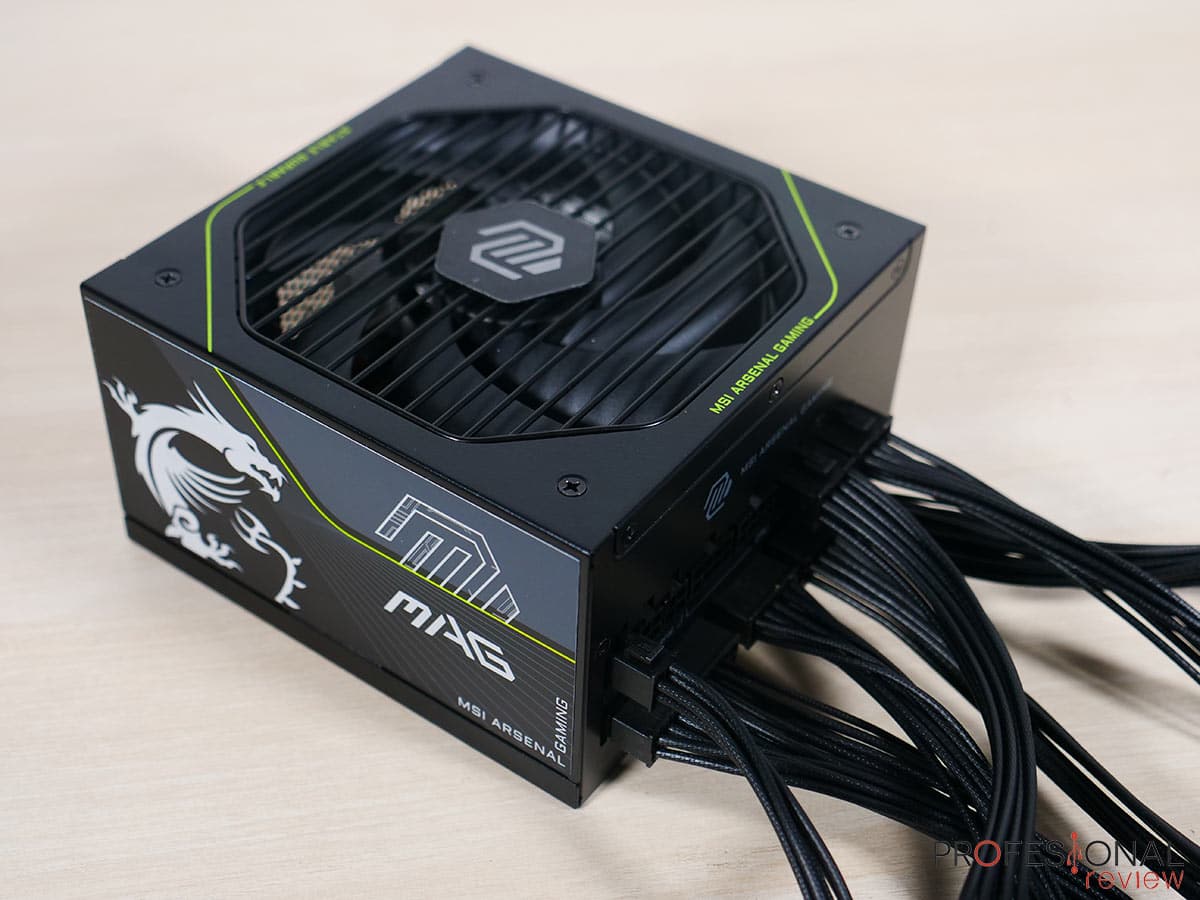

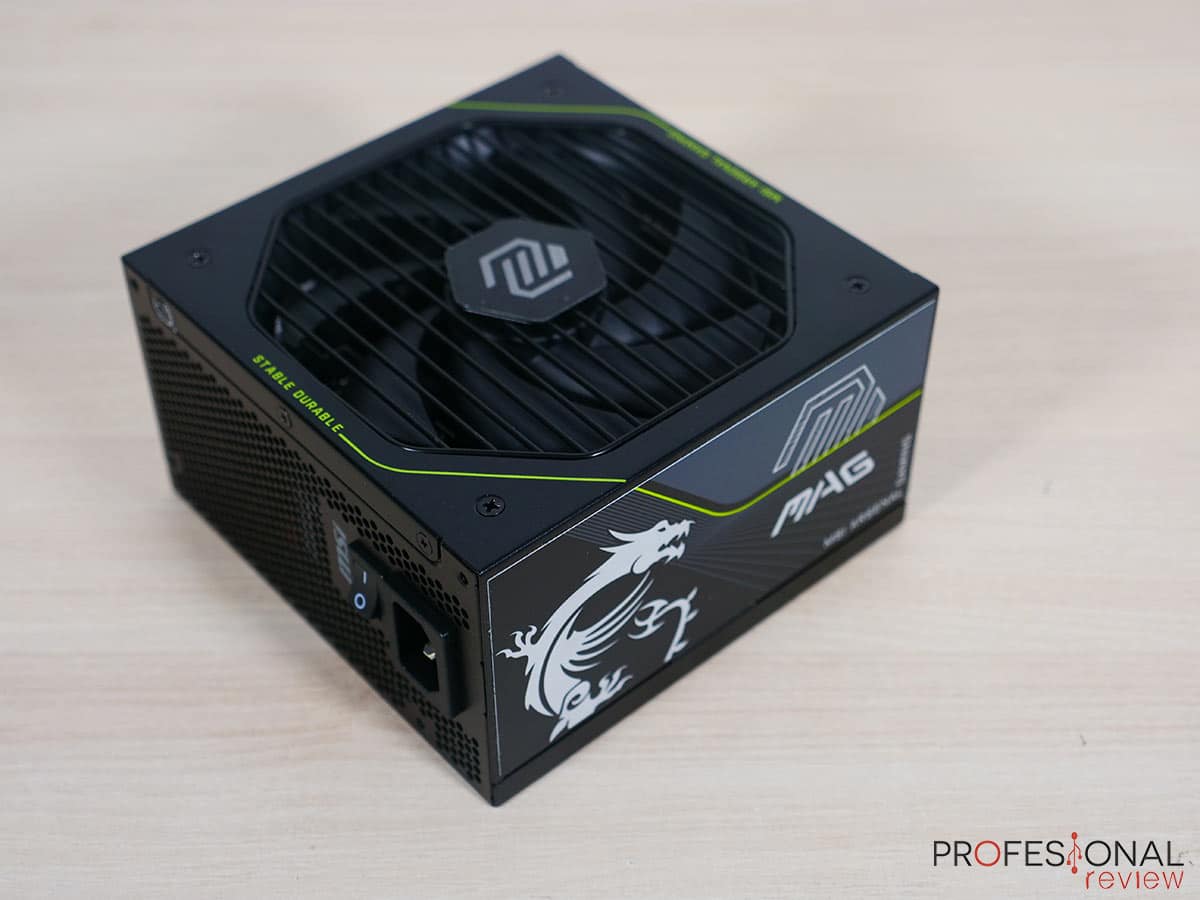

Comenzamos con la construcción la MSI MAG A1200PLS PCIE5, que se basa en un encapsulado de metal compuesto por dos piezas que se unen entre sí en los bordes frontal y trasero inferior, con un tornillo sellado con la garantía.
La estética queda bastante remarcada y llamativa con el color gris azulado propio de la serie MAG, y detalles de color verde y blanco, igual que los chasis, placas y demás productos.

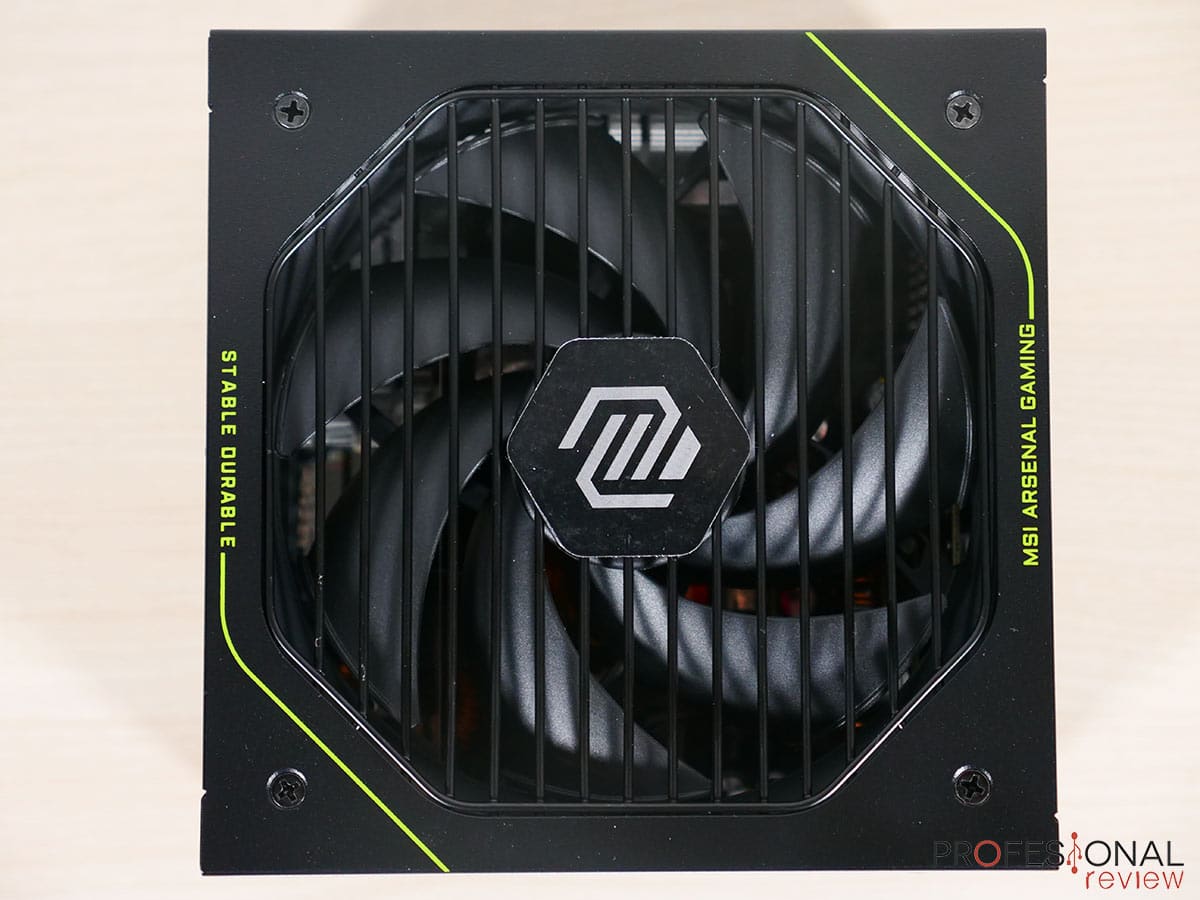

El ventilador ubicado en la zona inferior en posición estándar cuenta con una rejilla de entrada de aire sin filtro, con el distintivo en la zona central y detalles verdes. Los tornillos de fijación son superficiales.

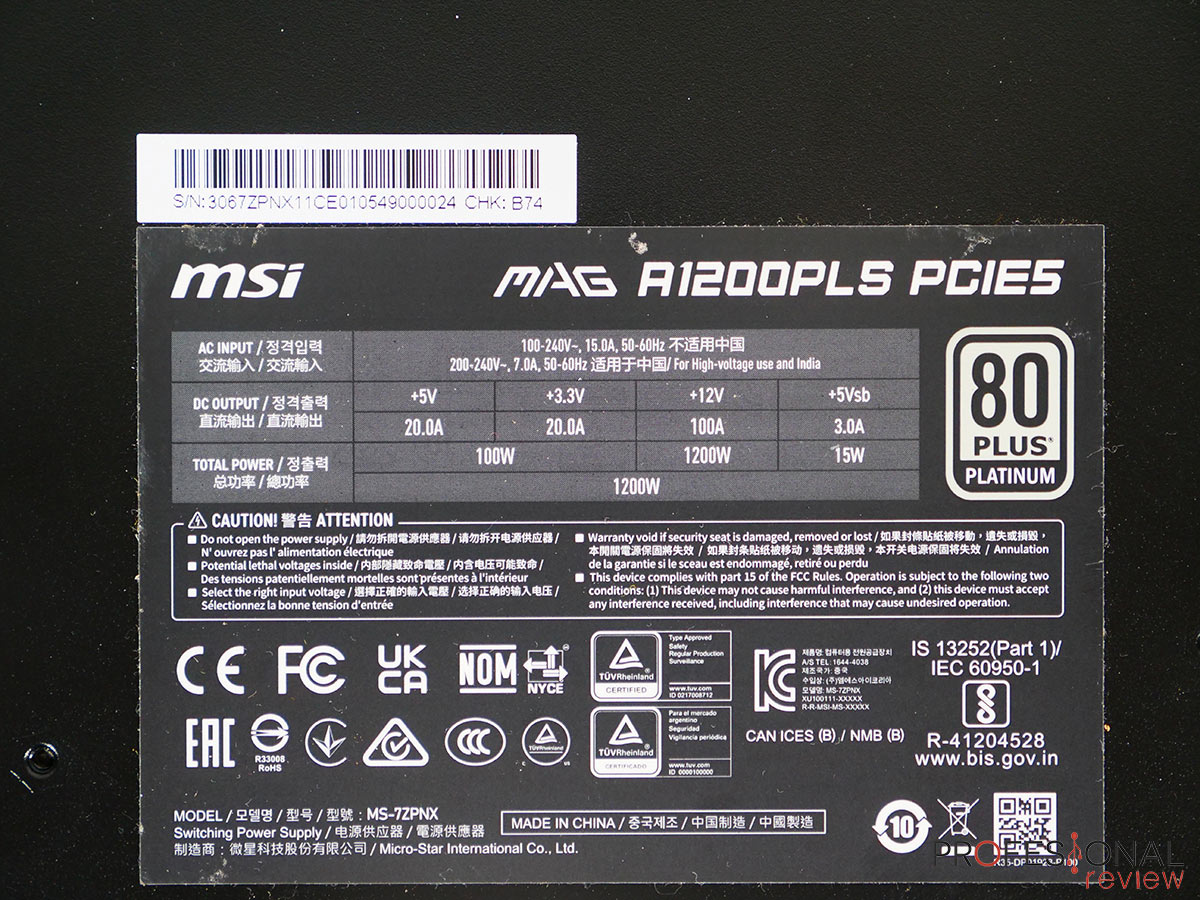

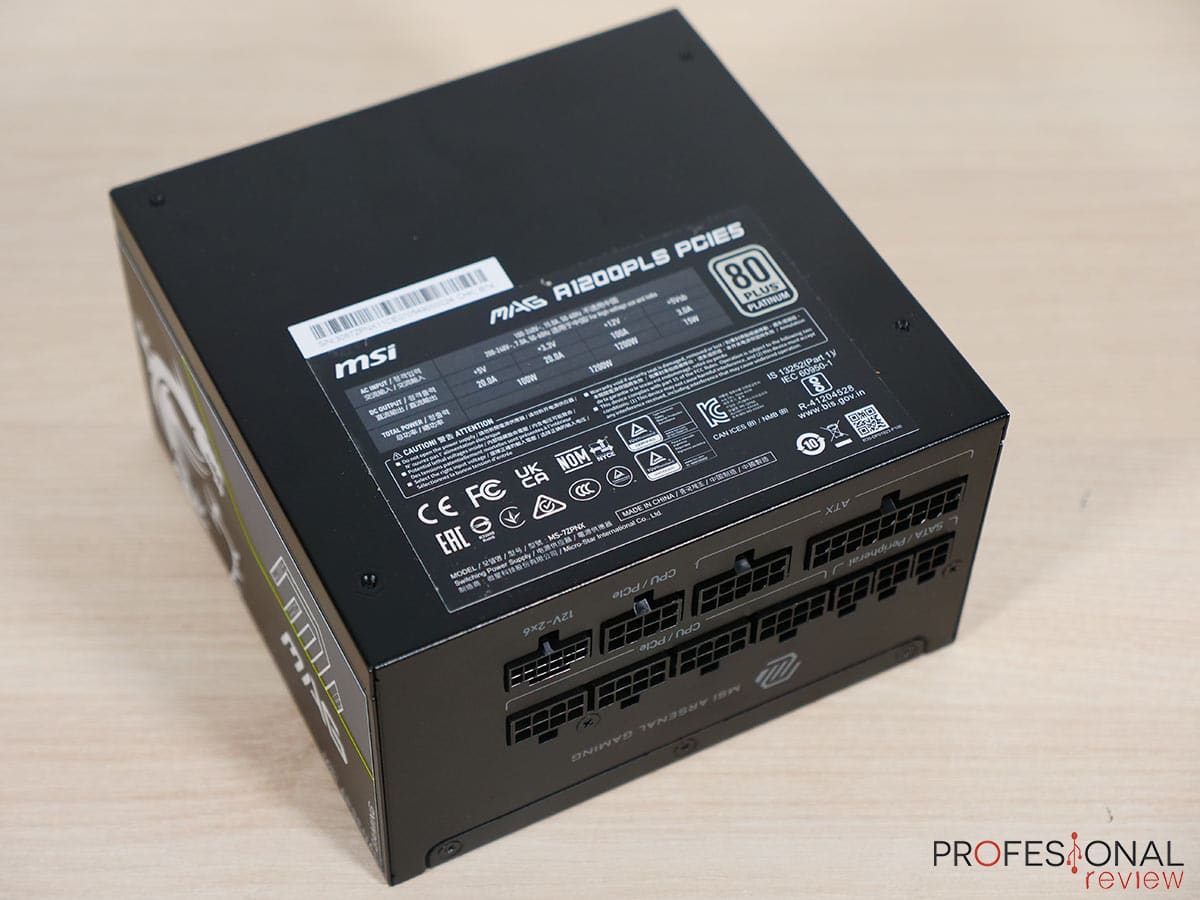

La zona contraria que quedaría hacia arriba cuenta con la pegatina de prestaciones y certificaciones, nada nuevo en este aspecto.

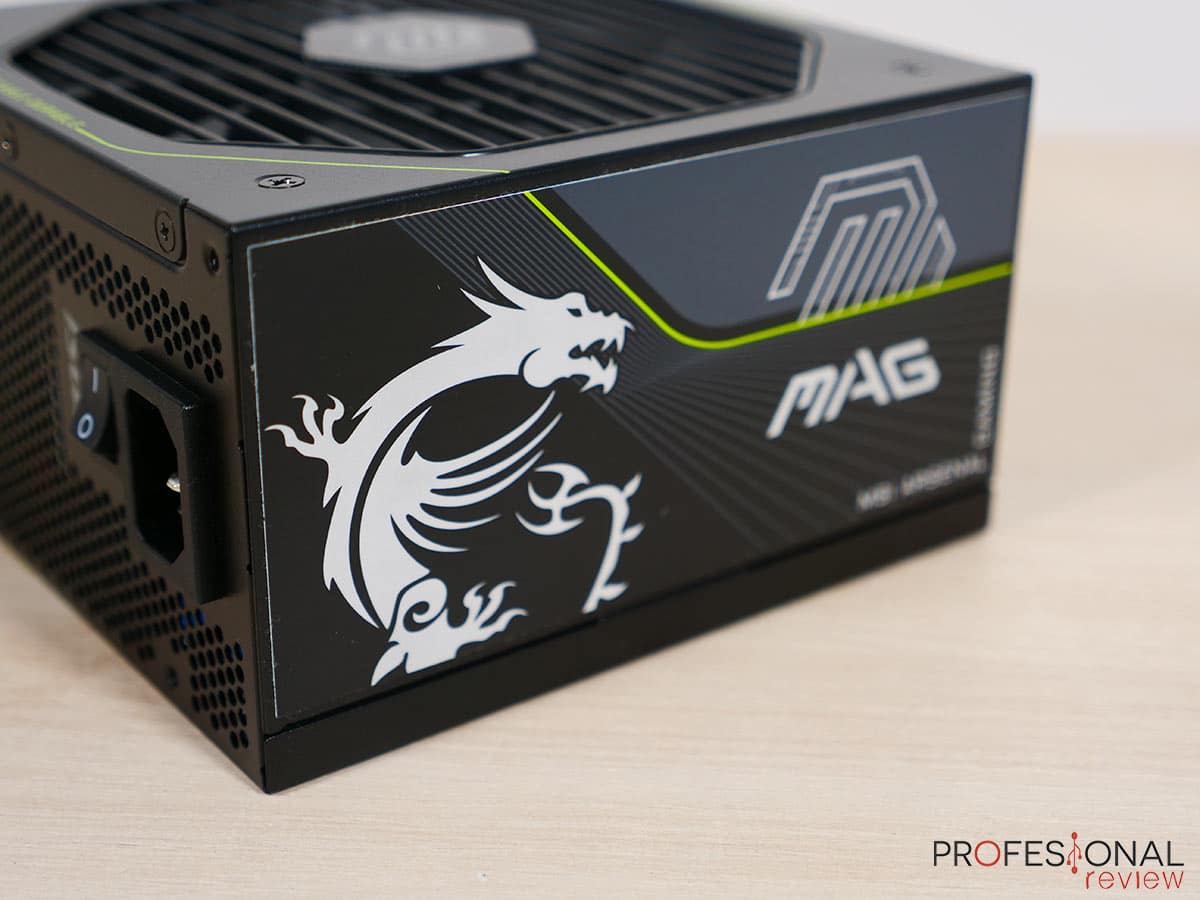

Los laterales son simétricos en posición invertida para que se puedan leer correctamente en la posición normal de la fuente con el nombre y logotipo de la marca pensados para que se muestren en un chasis de cristal.

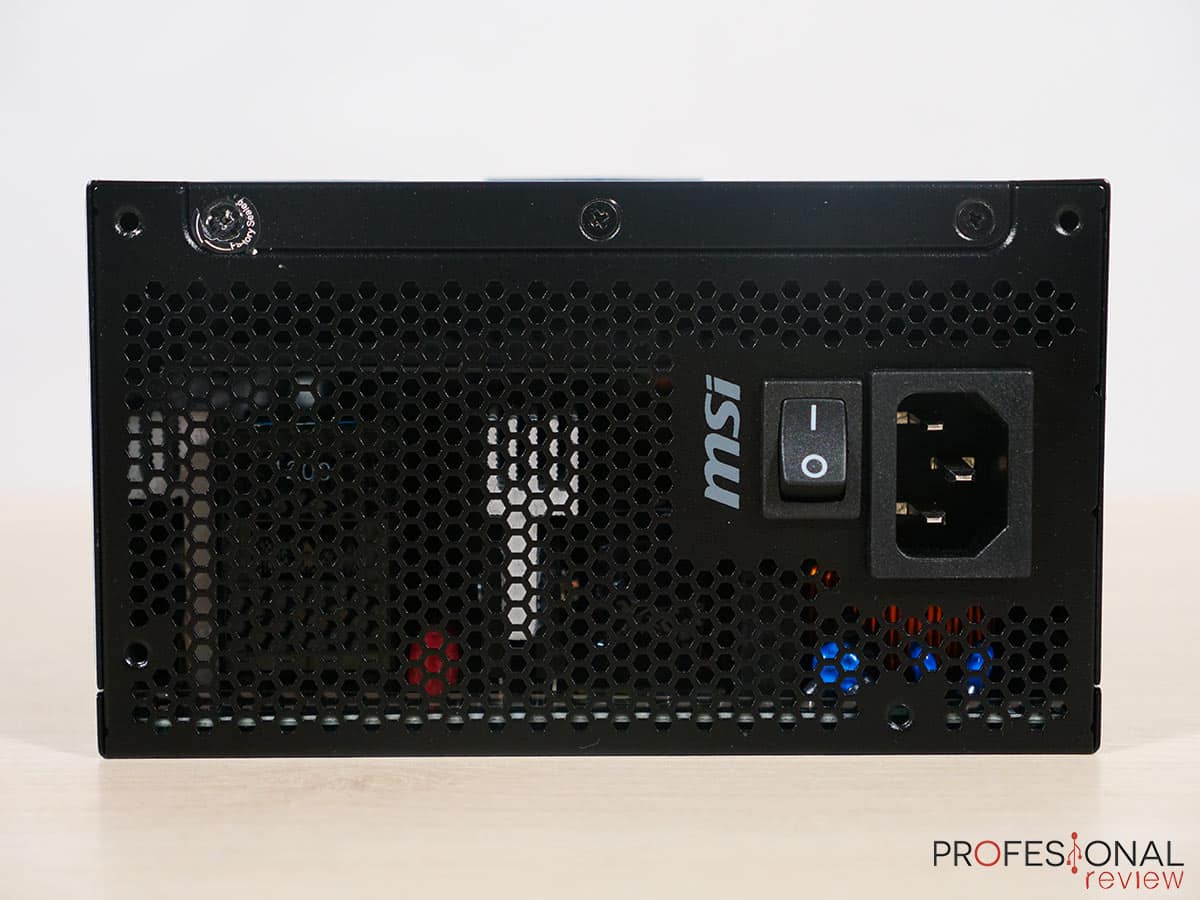

El panel trasero que de acceso a la alimentación principal cuenta con una rejilla amplia estilo panal de abeja con la entrada de alimentación C14 de 3 pines y switch de encendido y apagado manual. No hay botón de control de ventilador, pues no existe modo semipasivo.

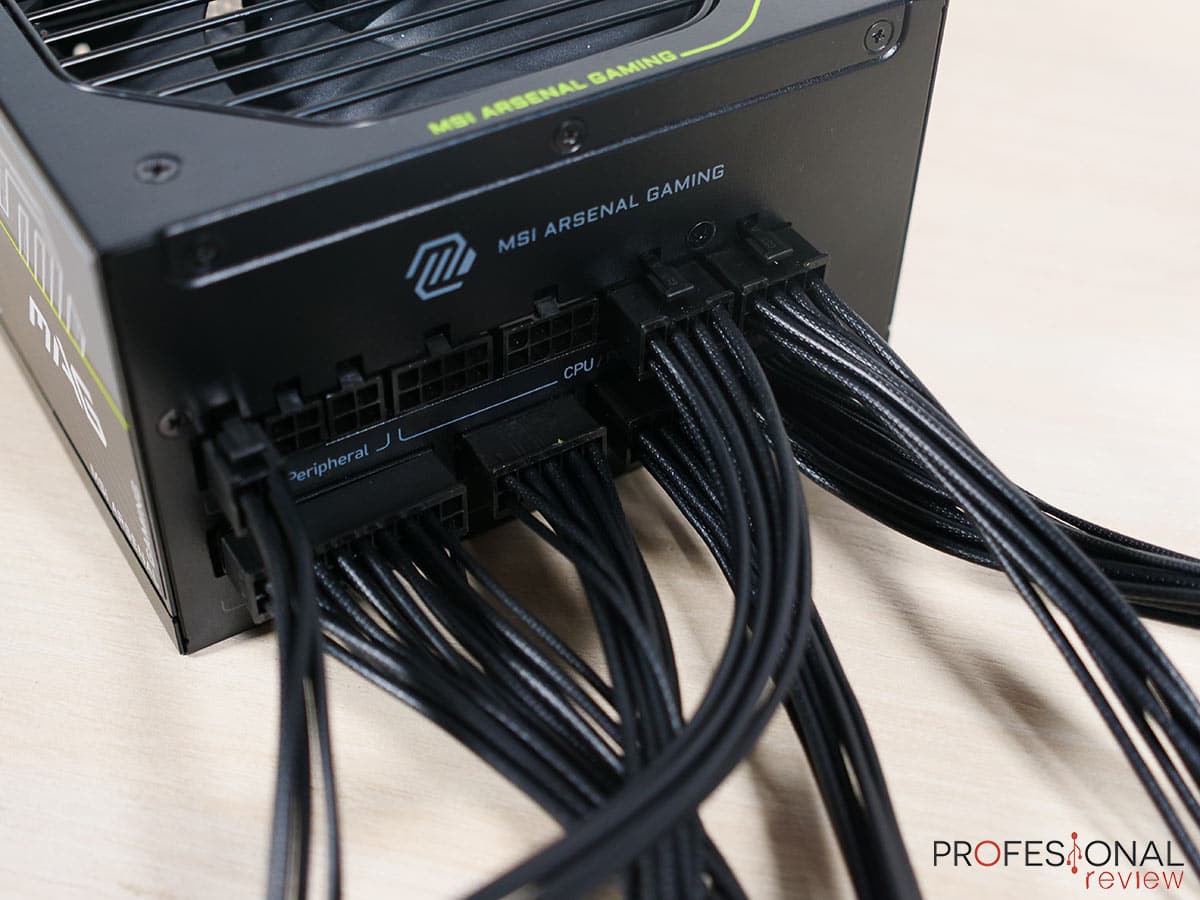

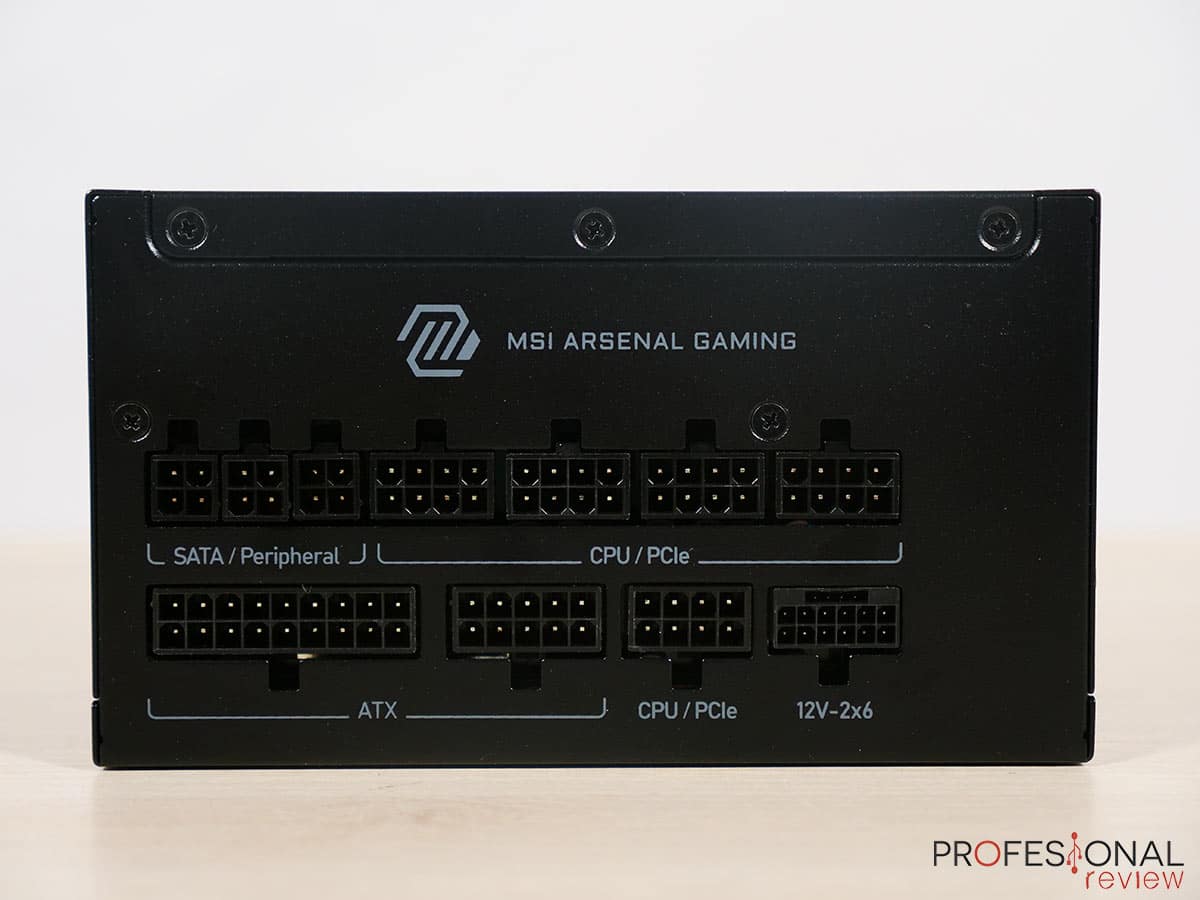

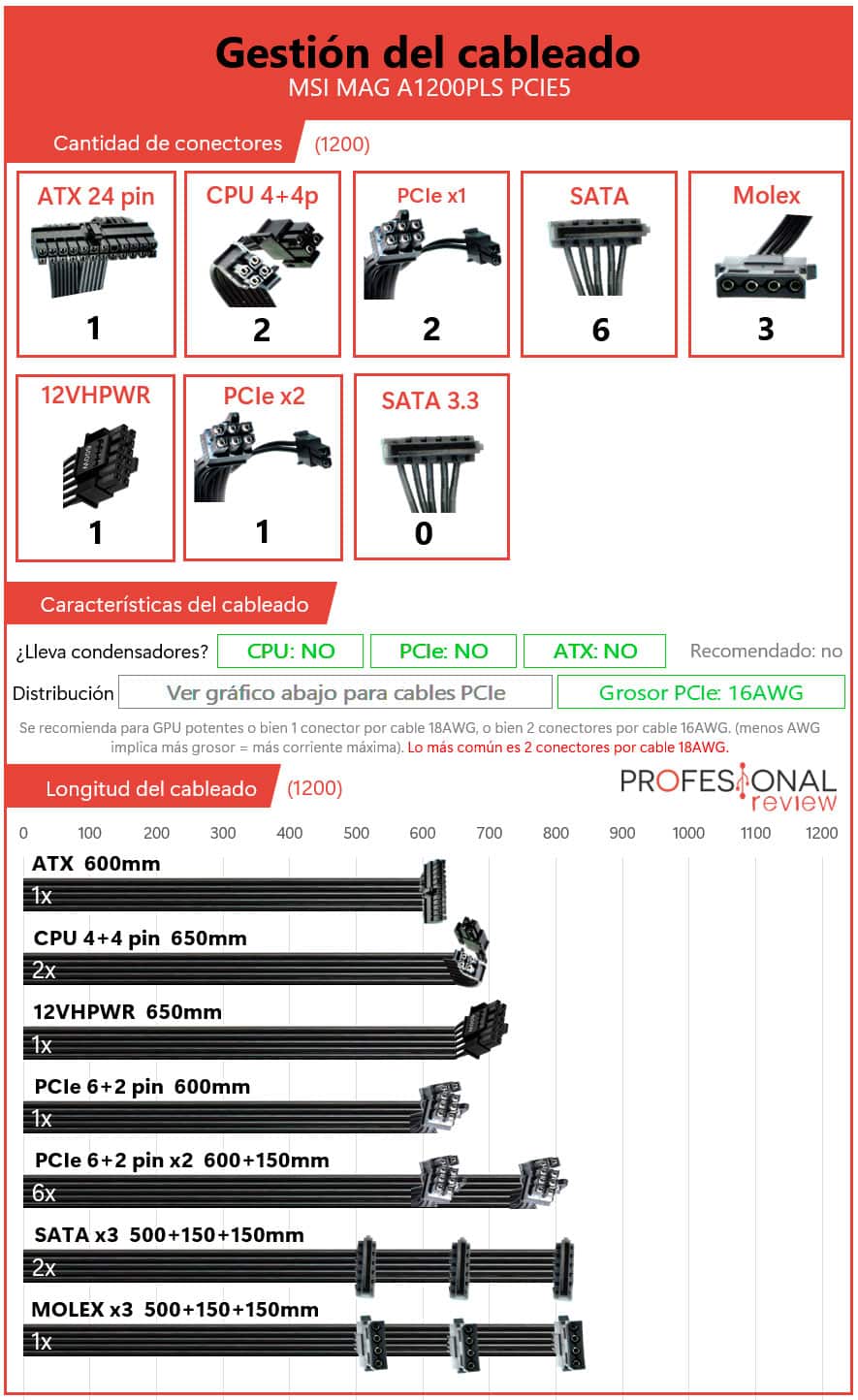

Continuamos con el panel frontal de conexiones de la MSI MAG A1200PLS PCIE5, que es 100% modular como es de esperar de una fuente actual, con un total de 10 cabeceras (2 de ellas son para ATX).
Tenemos 3 cabeceras de 4 pines cuadradas para cables de periféricos, 5 cabeceras de 8 pines para PCIe y CPU, la cabecera 12VHPWR de 12+4 pines para GPU de hasta 600W y 2 cabeceras 18 + 10 pines para el cable ATX, todas ellas con la leyenda en la parte inferior.

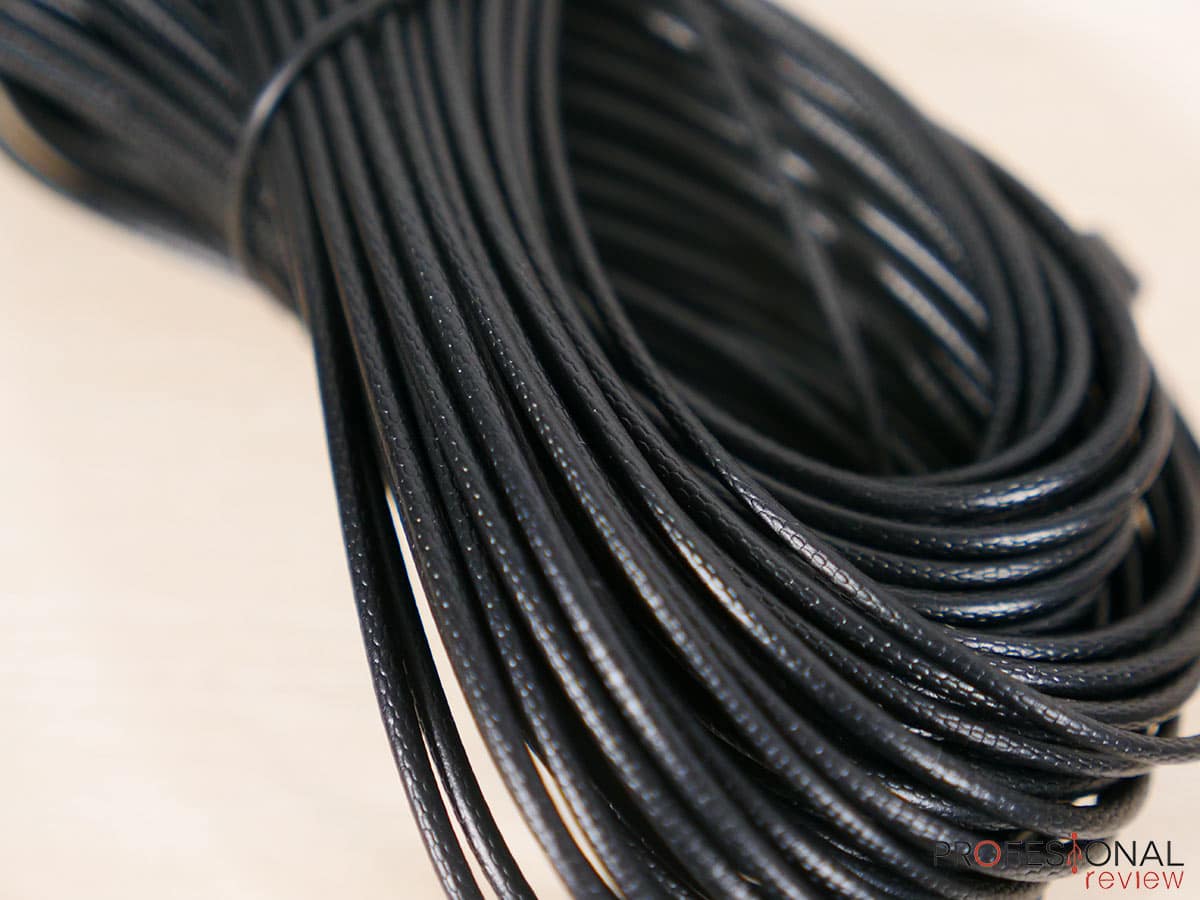

Los cables cuentan con conductores independientes para cada pin, con hilos de cobre y cubierta con efecto trenzado de alta densidad y certificación UL de durabilidad y seguridad. Todos ellos, incluidos los de periféricos, tienen dos peines organizadores integrados y móviles.
El calibre de los conductores es en todos ellos de 16AWG, excepto los cables de datos y de menor potencia, y tan solo los de periféricos son 18AWG, lo que es una excelente noticia de cara al calentamiento y durabilidad.
Las cabeceras del cable 12VHPWR tienen la zona de conexión de color verde para identificar rápidamente si está conectada perfectamente (solo se vería negra). Nos hubiese gustado que todos los cables PCIe fuesen de una sola cabecera, y que los cables SATA tuviesen 4 cabeceras cada uno.
Las longitudes son bastante correctas sin destacar, especialmente las de periféricos con un tramo de 50 cm antes de llegar a la primera cabecera. El resto son de 60 o 65 cm, suficiente para chasis full tower.
MSI MAG A1200PLS PCIE5 requiere retirar 6 tornillos para separar las dos partes de metal y acceder al interior, rompiendo el sello que nos da una garantía de 10 años, cifra correcta para una PSU de gama alta.

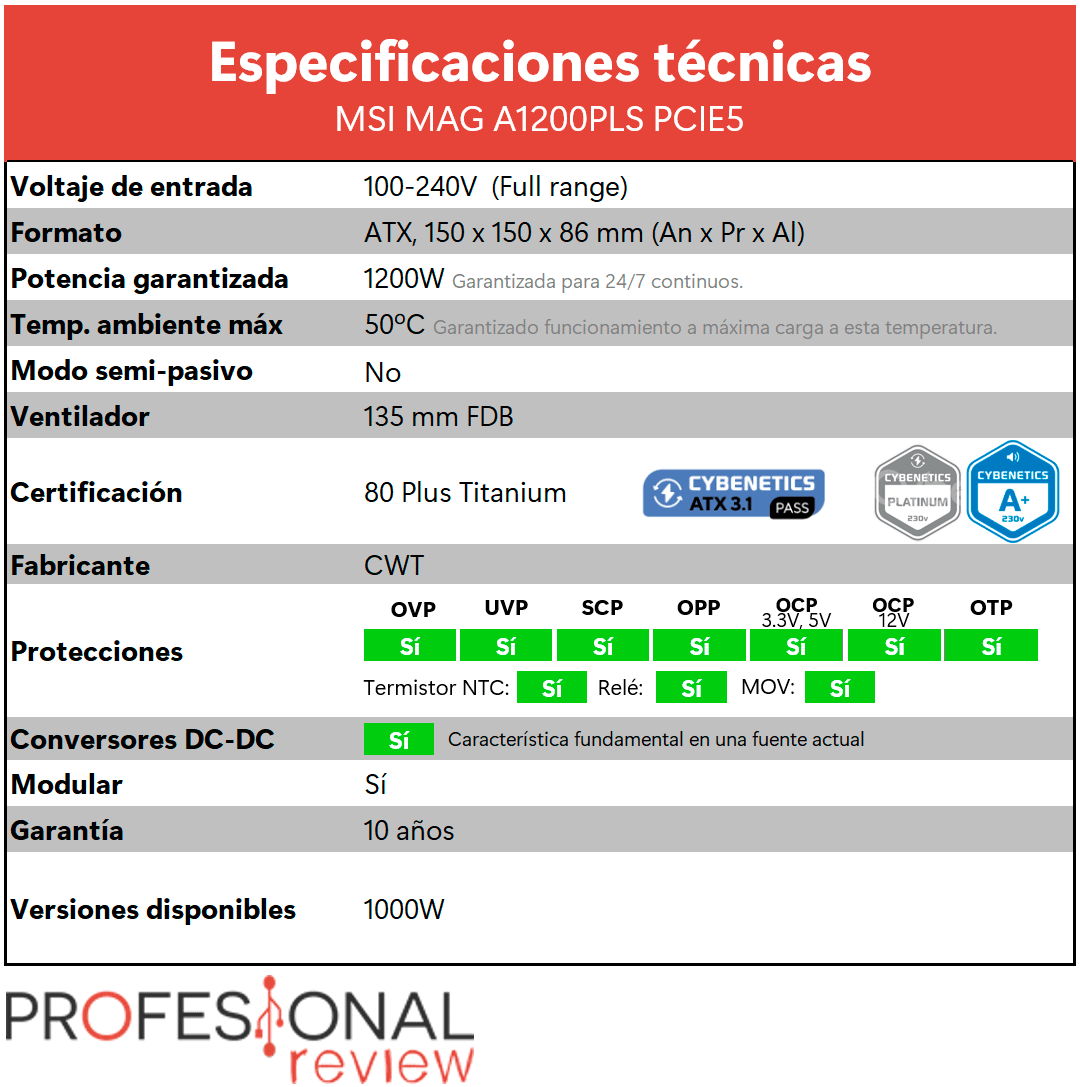

La fuente tiene certificaciones ATX 3.1 y PCIe 5.1 que garantiza el soporte de elevadas power excursion y entrega de 600W en la cabecera 12VHPWR. Añade certificación de eficiencia 80 Plus Platinum, validada con Cybenetics Platinum.
Los datos siguientes están tomados de Cybenetics.

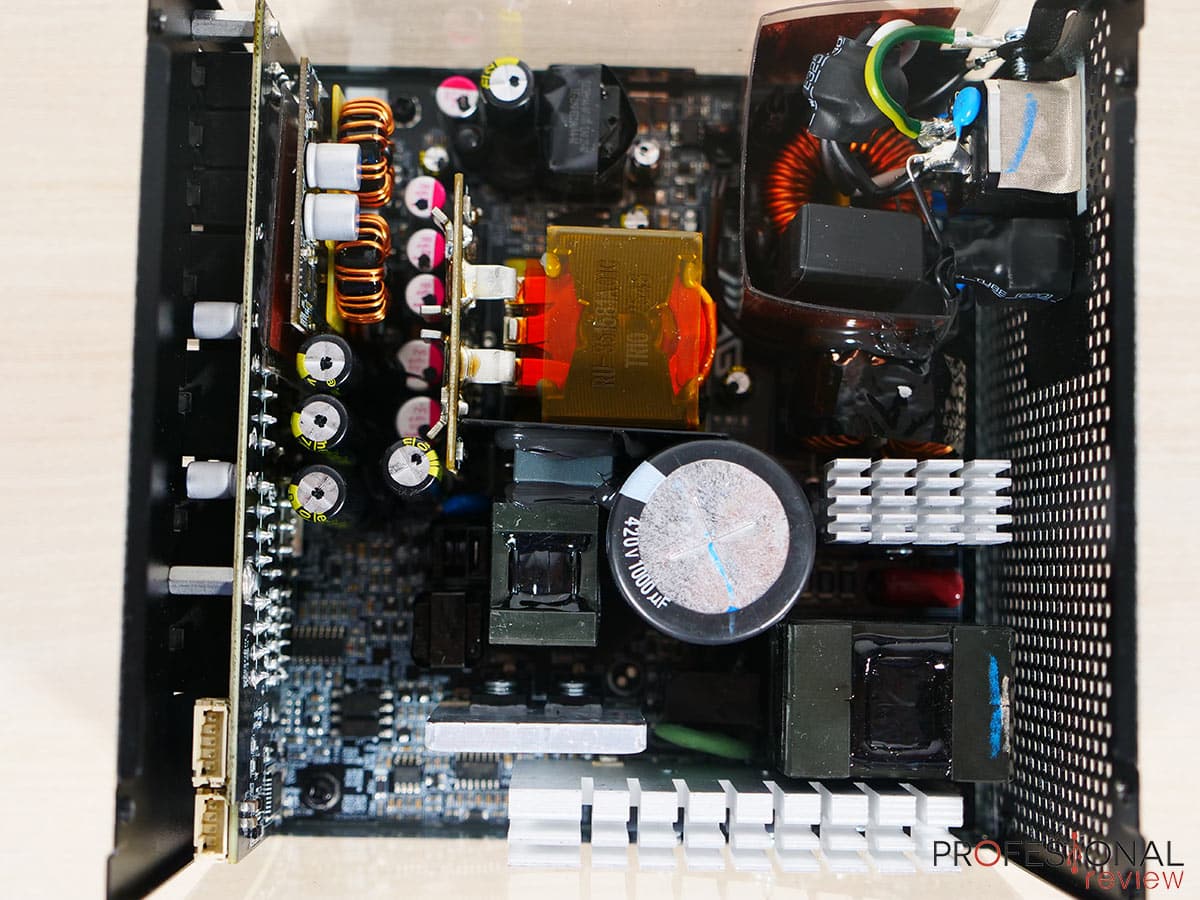

La plataforma interna de la MSI MAG A1200PLS PCIE5 está construida por CWT, con tecnologías actuales para ofrecer un desempeño excelente en PC de última generación. Su PCB está impresa a doble cara, aunque no la hemos sacado del chasis.
Lado primario
En el lado primario (la parte que trabaja con AC) utiliza una topología con PFC activo, con rectificador de medio puente compuesto por 2 diodos WeEn WNB2560M de 600V y 25A. Añade el correspondiente convertidor resonante LLC con controlador Champion CM6901T2X.
El APFC encargado de mejorar el rizado y eficiencia, está compuesto por 2 MOSFETS CRmicro CRJQ60N65G2BFde 650V y 31A y un diodo Vishay VS-3C16ET07T-M3 de 650V y16A. De su gestión se encarga el controlador Champion CM6500UNX, al que se suma otro Sync Power SPN5003 que reduce el consumo vampírico.
Los MOSFETS principales de conmutación antes de que la corriente llegue a los transformadores son 2 STMicroelectronics STW43N60DM2 de 600V y 21A.

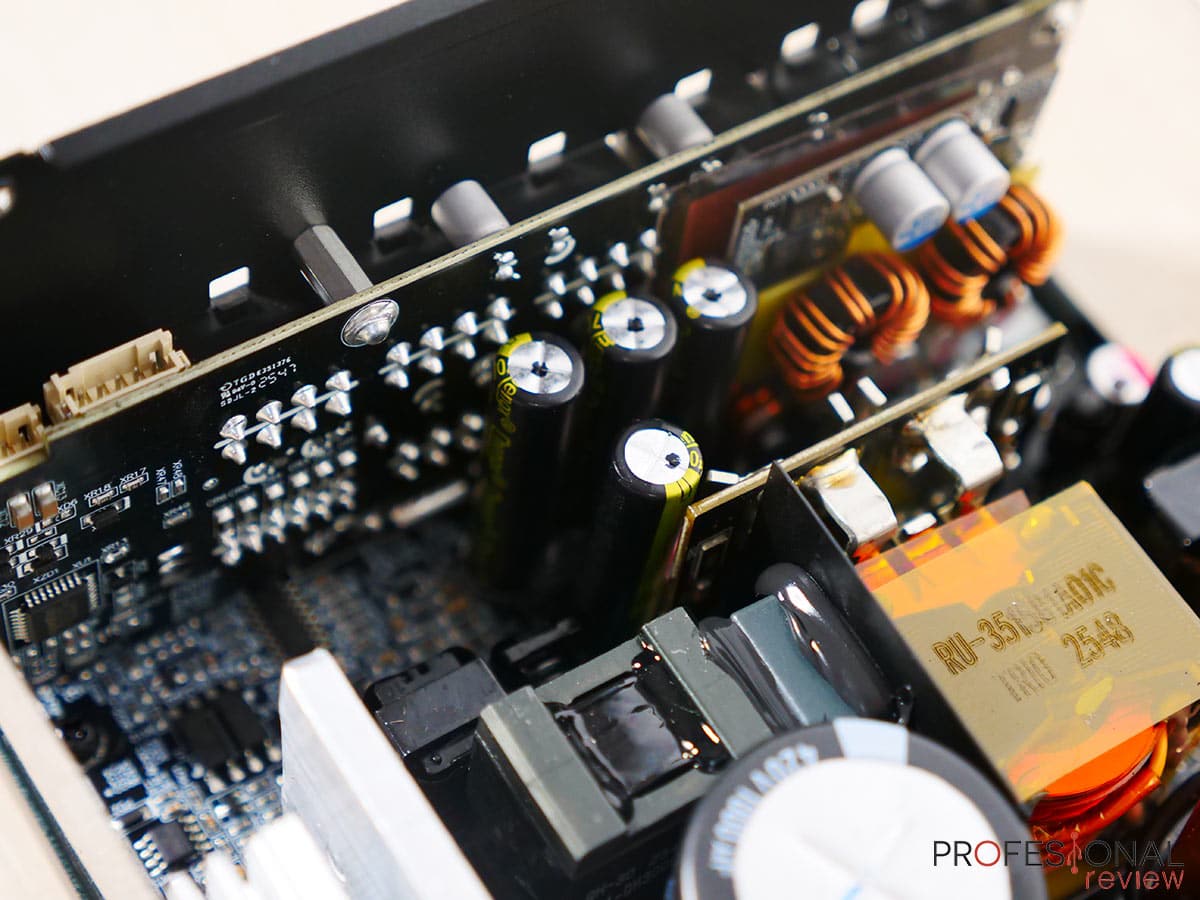

Lado secundario

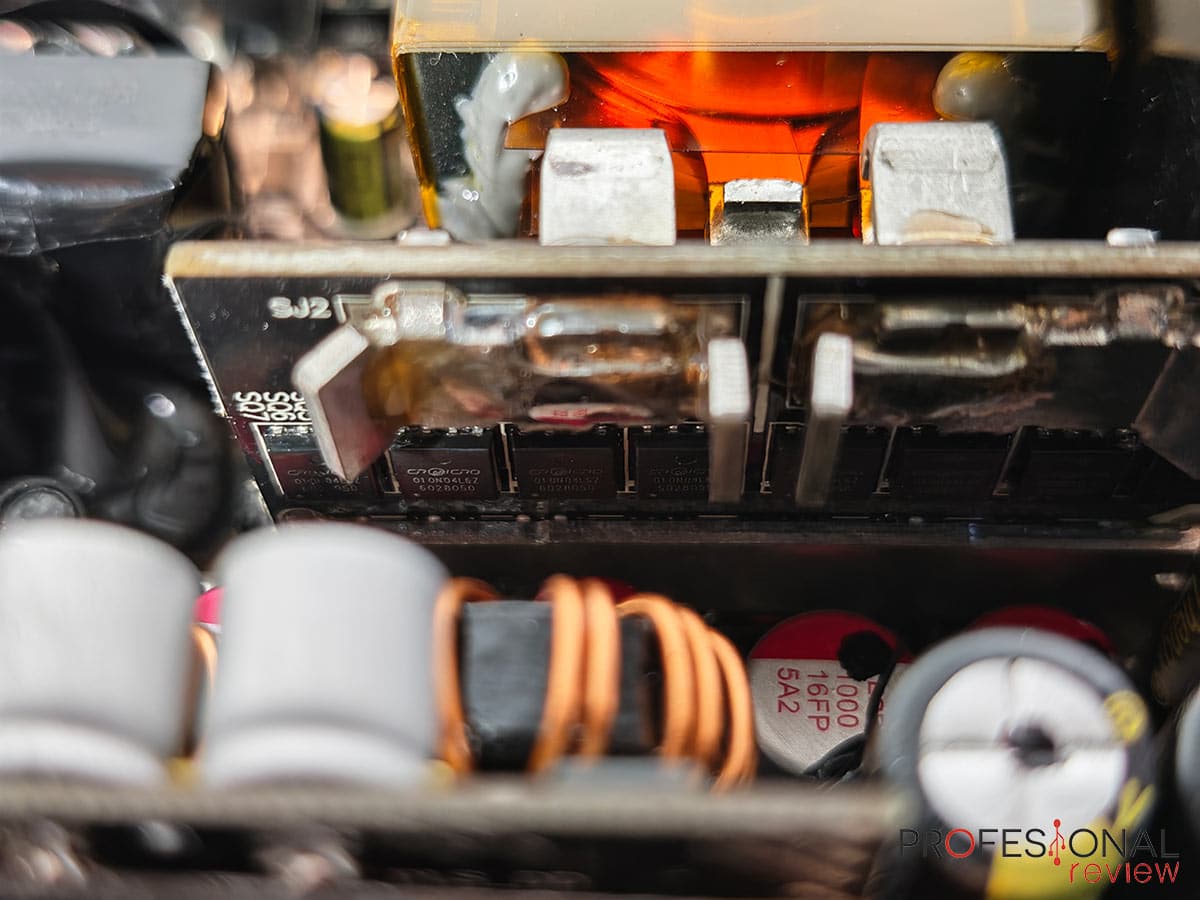

En el lado secundario tenemos un raíl de 12V compuesto por 8 MOSFETS PingWei PWC009N04ES-Q de 40V y 207A.
Los raíles menores 5 y 3,3 V están formados por 4 convertidores DC-DC UBIQ Semi QN3107M6N de 30V y 70A, con un controlador PWM UPI-Semi uP3861P.
Finalmente, el raíl 5VSB usa rectificador síncrono Dongke DK5V45R10V y un controlador de Standby On-Bright OB2365T.
MSI MAG A1200PLS PCIE5 cuenta con todas las protecciones exigidas, que son, OPP (sobrecorriente), OVP (sobrecarga), SCP (cortocircuitos), UVP (sobretensión), OCP (sobredescarga), OTP (sobretemperatura) y SIP (sobretensiones e irrupciones). Cybenetics no especifica cual es el circuito supervisor.

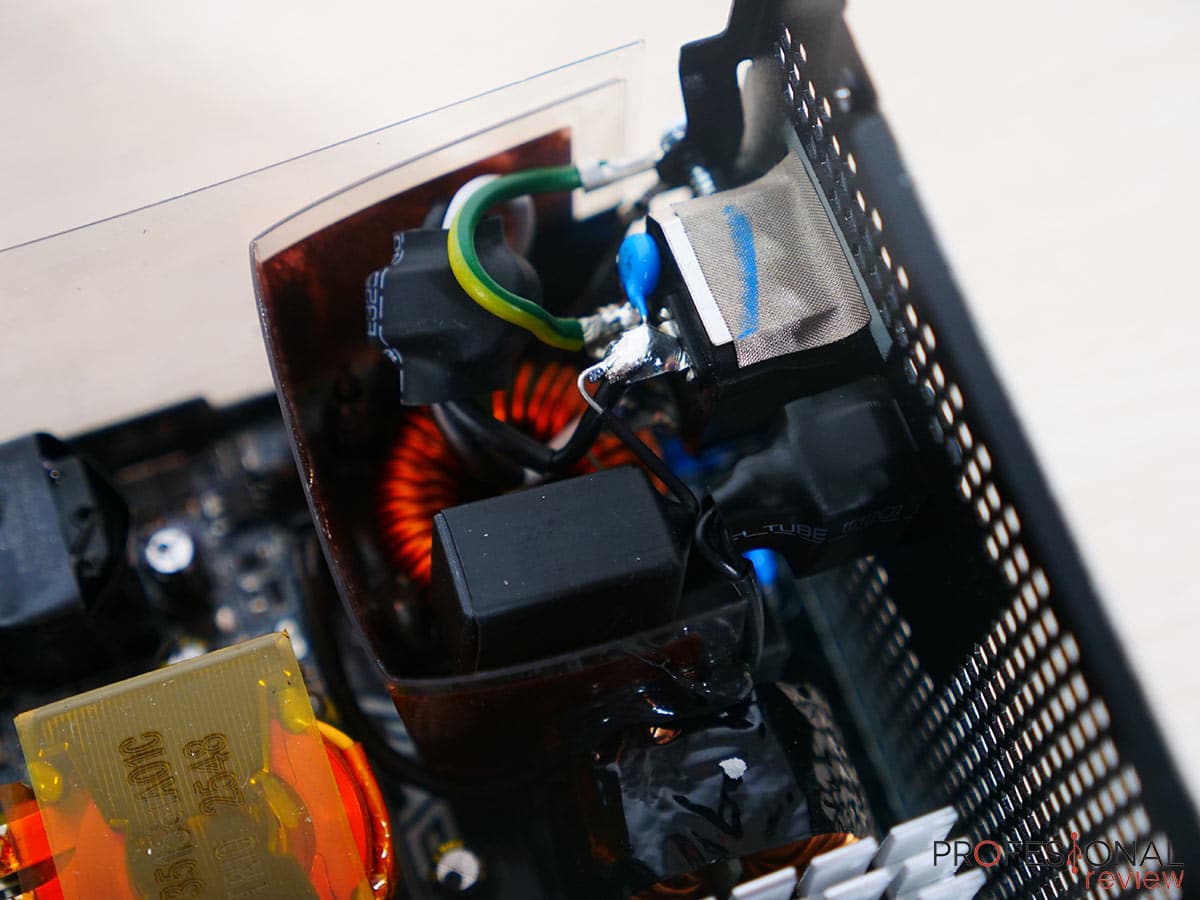

El filtro transitorio situado en la entrada AC que protege de picos de voltaje y perturbaciones a la fuente está compuesto por 6 Ycaps para reducir el ruido común, 2 Xcaps para reducir el ruido en modo diferencial, 2 chokes CM (bobinas) y un MOV (varistor), en donde se suman un relé y termistor NTC SCK207R0 de 7 Ohmios.
A ello su suman múltiples disipadores pasivos de aluminio, para los elementos de elevada potencia como son los diodos rectificadores y los MOSFETS de cada raíl.
Continuamos ahora analizando los condensadores que ha elegido MSI y CWT para esta fuente, eligiendo las marcas taiwanesas Teapo y Elite de buena calidad, y la marca china ChengX de gama media.

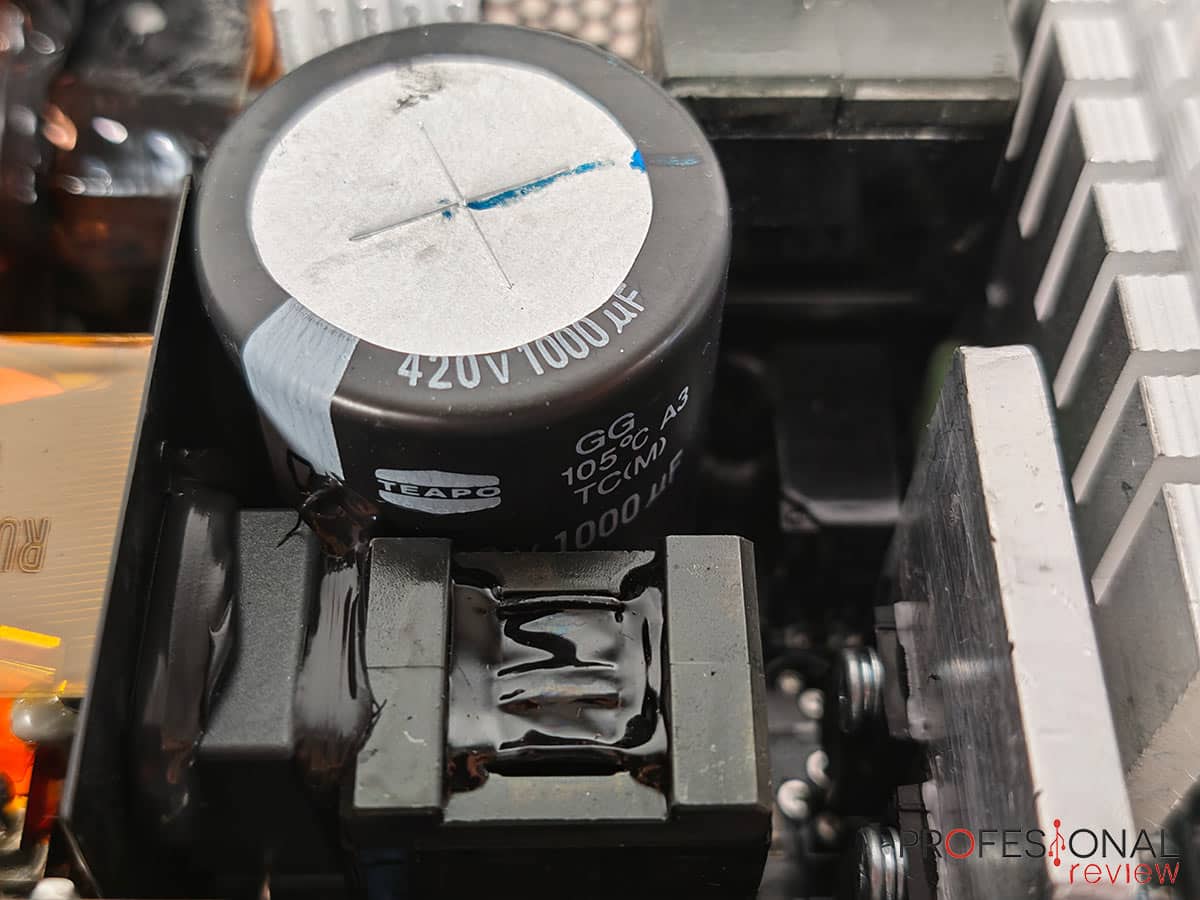

El lado primario cuenta con 1 condensador Teapo de 420V, 105ºC y 2000h, con una capacidad de 1000uF.
En el lado secundario los raíles menores están formados por 4 Teapo de 4700uF, 1 ChengX de 2200uF (A), 1 ChengX de 100uF (AL), 2 ChengX de 100uF (GR) y 2 Elite de 47 uF (EY), todos ellos electrolíticos y de 105ºC.
A ellos se suman condensadores de polímero en configuración de 12+12 Elite de 16V y 8 Elite de 6,3V, todos ellos de 105ºC,

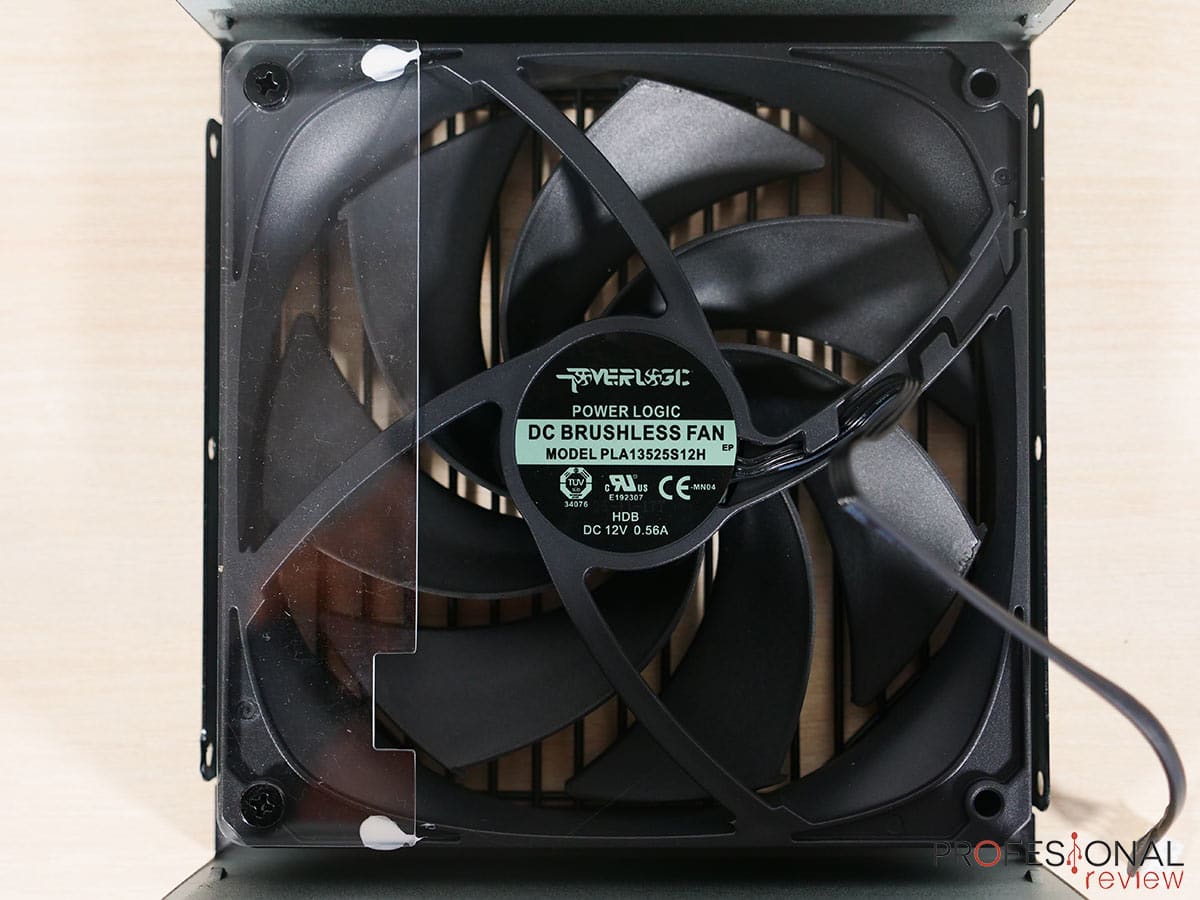

MSI MAG A1200PLS PCIE5 cuenta con un ventilador Power Logic PLA13525S12Hde 135 mm con cojinete FDB controlado por un chip Nuvoton MS51PC0AE. En este caso el ventilador siempre está girando, pero ajusta sus RPM a la carga de la fuente.
Es una unidad tan silenciosa como para adquirir la certificación Cybenetics Lambda A+, tan solo un escalón por debajo de la mejor, que es A++, que la sitúa entre los 15 y 20 dBA
Afortunadamente ya tenemos disponibles las gráficas de rendimiento de esta MSI MAG A1200PLS PCIE5 y pruebas realizadas por Cybenetics, el mayor referente en el tema de pruebas con fuentes de alimentación .
Podremos obtener el informe exhaustivo de este modelo desde el siguiente enlace en el que se obtienen diversos datos en la prueba con voltaje de 115V para EEUU y 230V para Europa. Nos centraremos en los resultados de 230V al ser el voltaje que utilizamos en nuestro territorio.

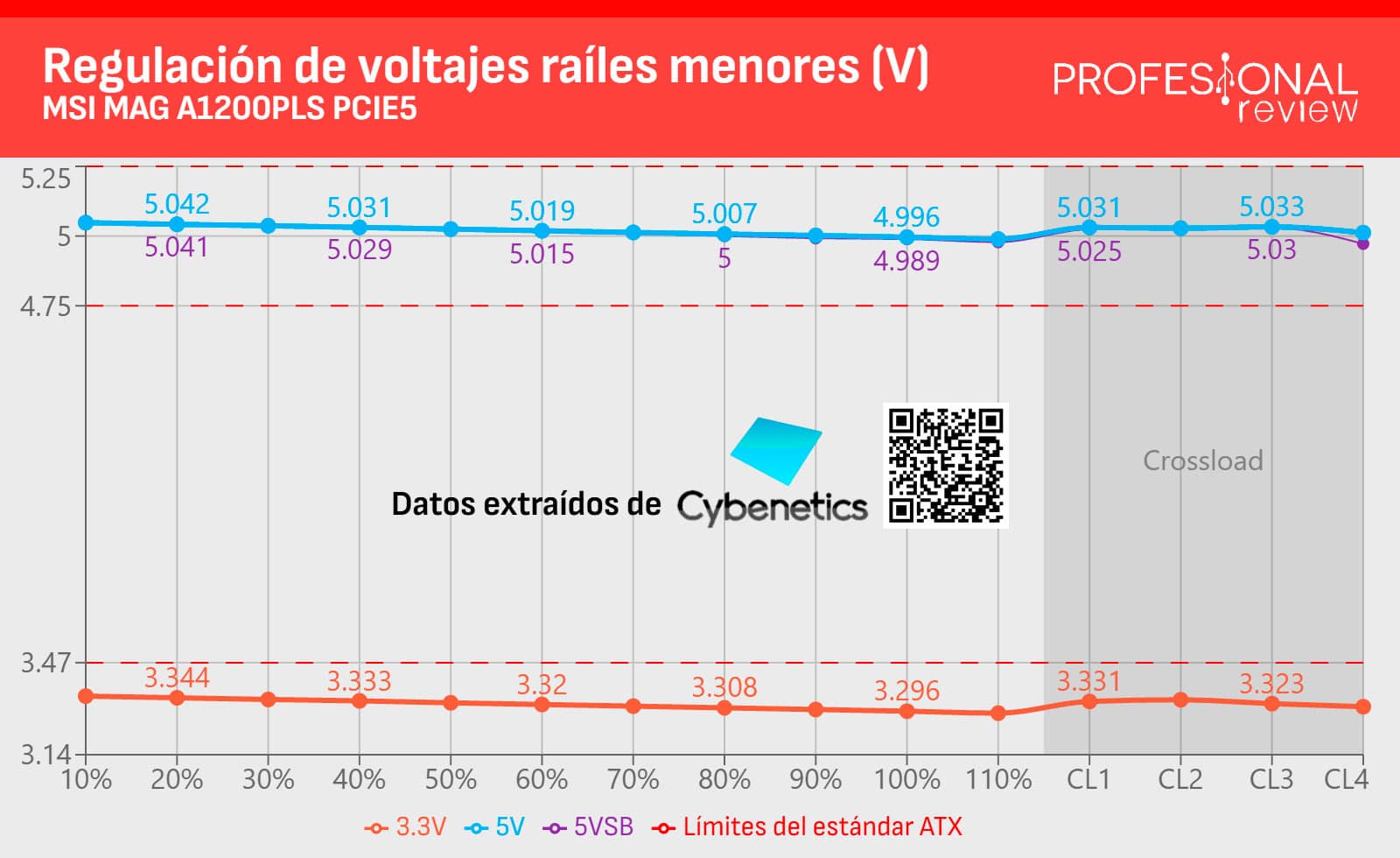

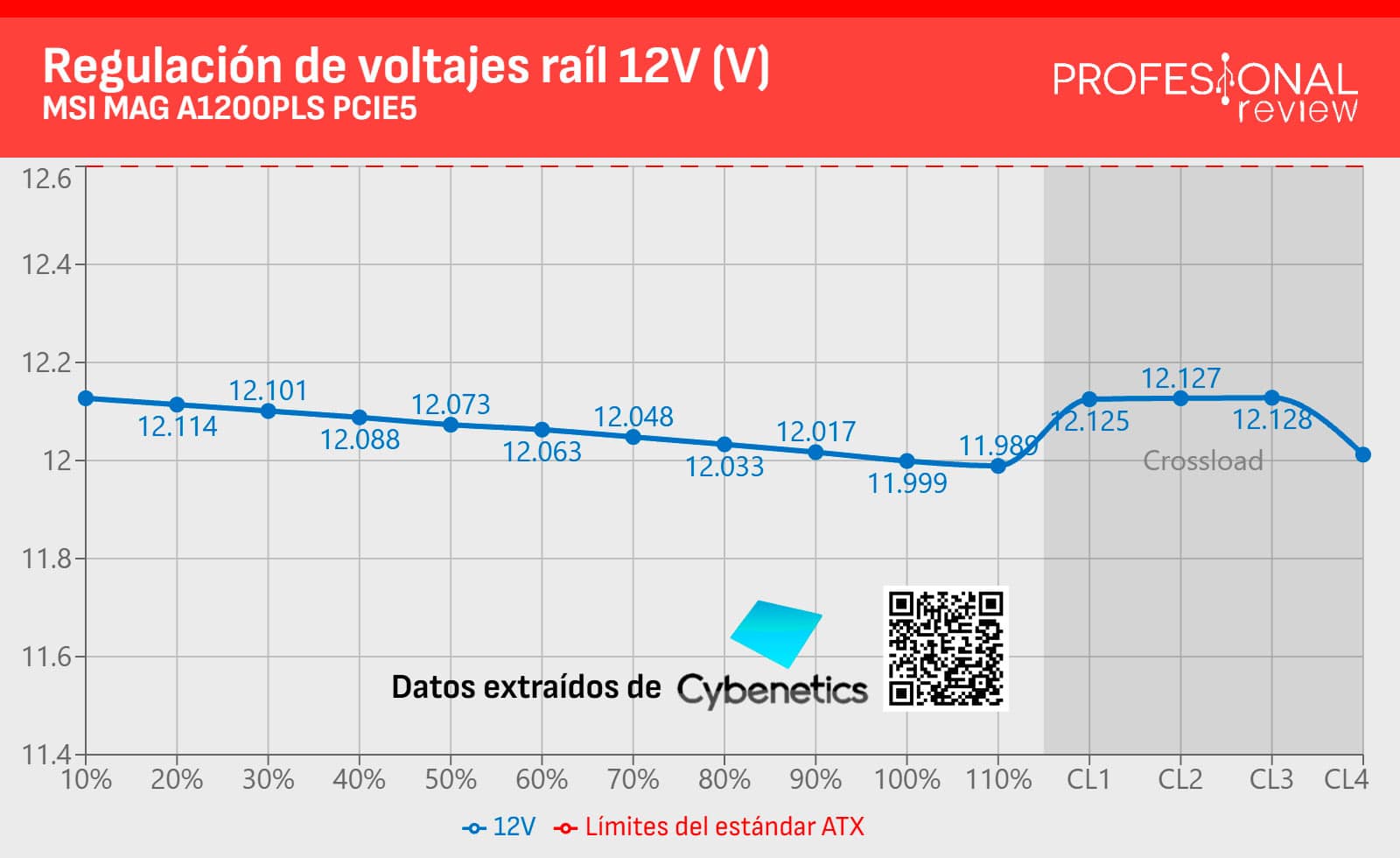

En estas pruebas se miden los voltajes de los raíles 12V, 5V, 3,3V y 5VSB de la fuente en función de la carga. El estándar ATX de Intel define que estos voltajes deben mantenerse en el +/-5% del valor nominal. Lo importante aquí es medir la desviación que se encuentra entre el valor mínimo y máximo de voltaje, pues esto es lo que más estresa los VRM de la placa base y GPU.
Los valores están lejos de las líneas de tolerancia marcadas, demostrando ser una plataforma estable en todas las situaciones y cargas.

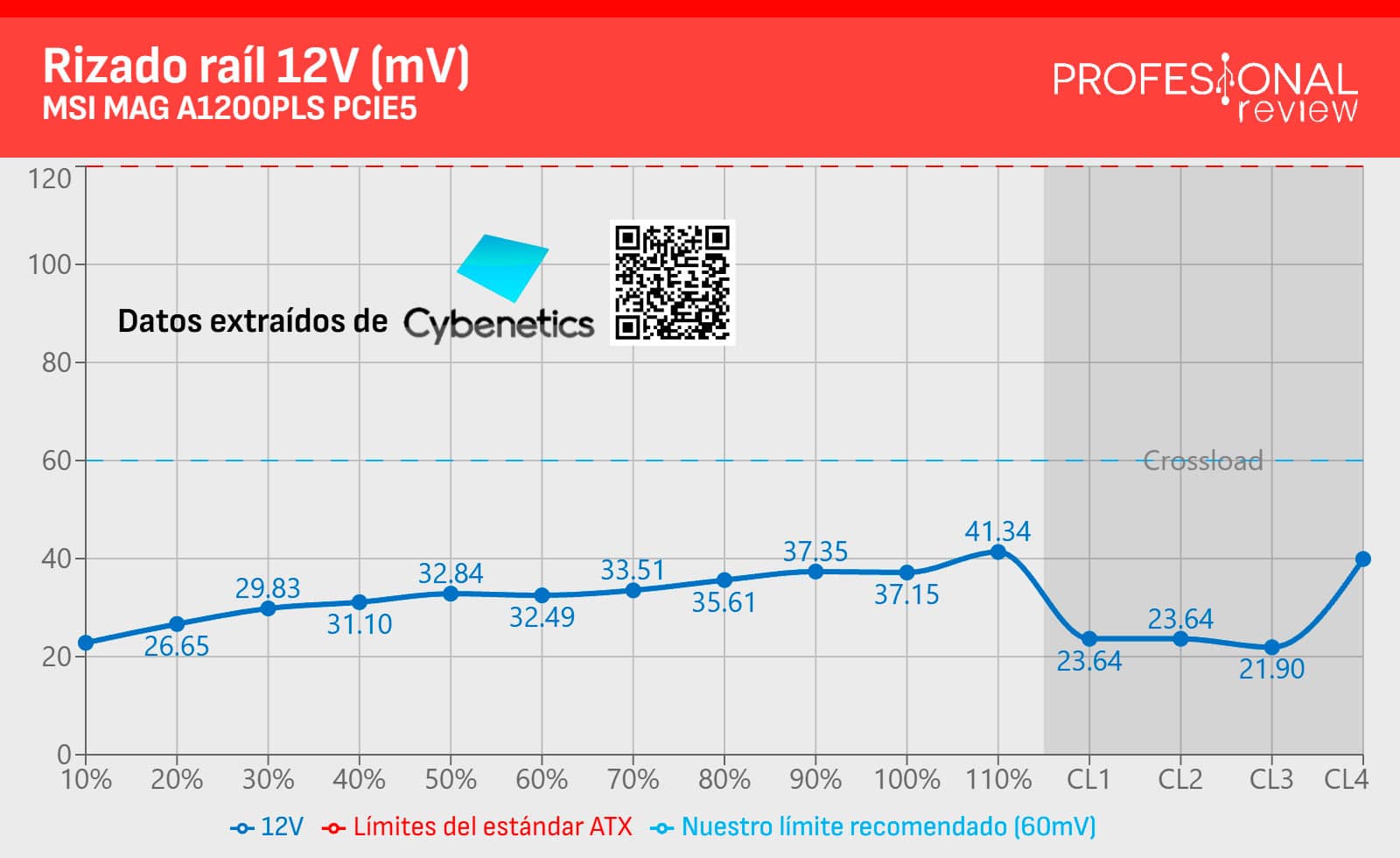

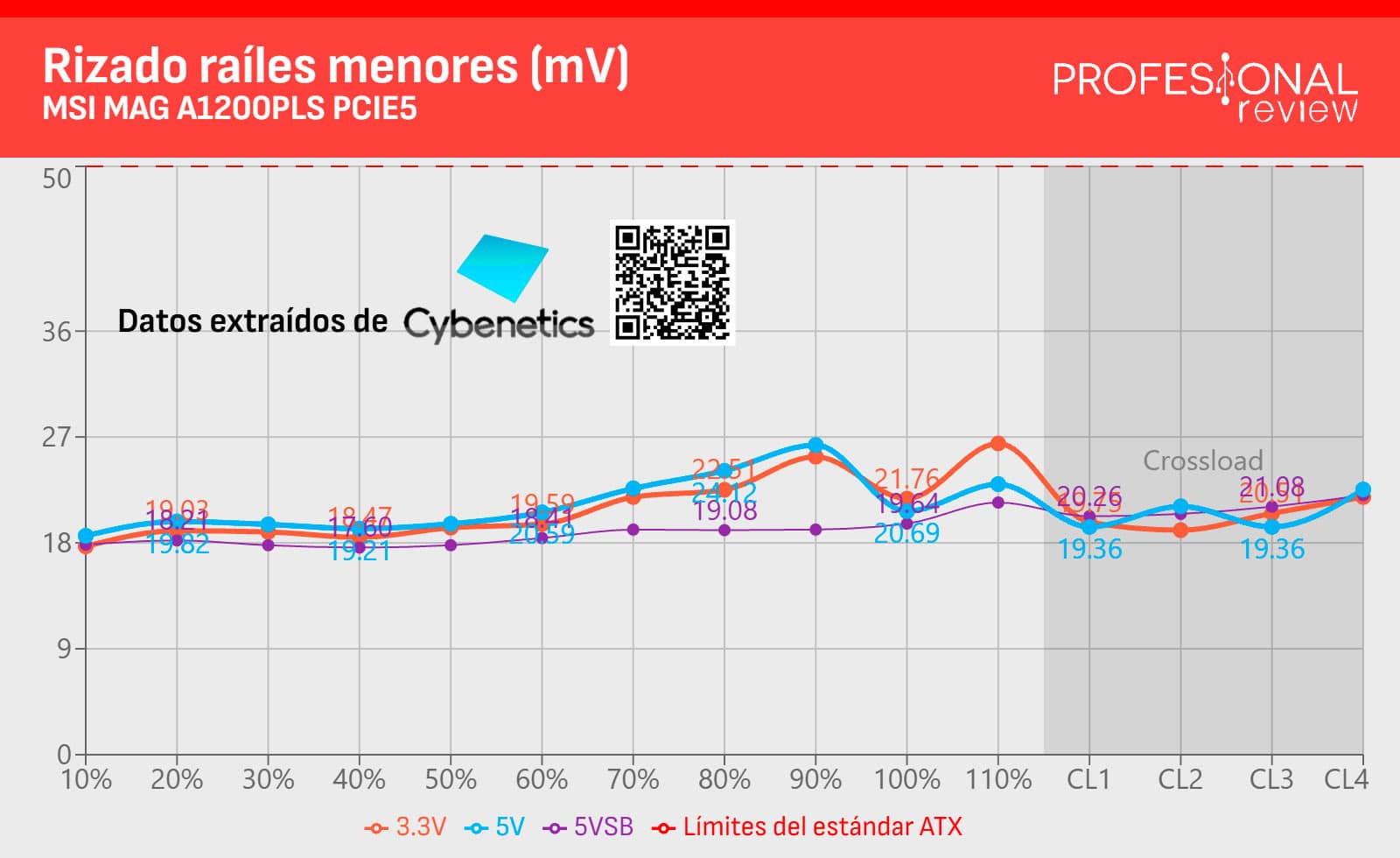

Se trata de medir las variaciones en milivoltios (mV) al convertir la corriente AC en DC, si son muy elevadas pueden repercutir en el comportamiento de los componentes del equipo y en algunos casos estropear componentes fundamentales.
El rizado de la señal también cumple sobradamente con las tolerancias marcadas.

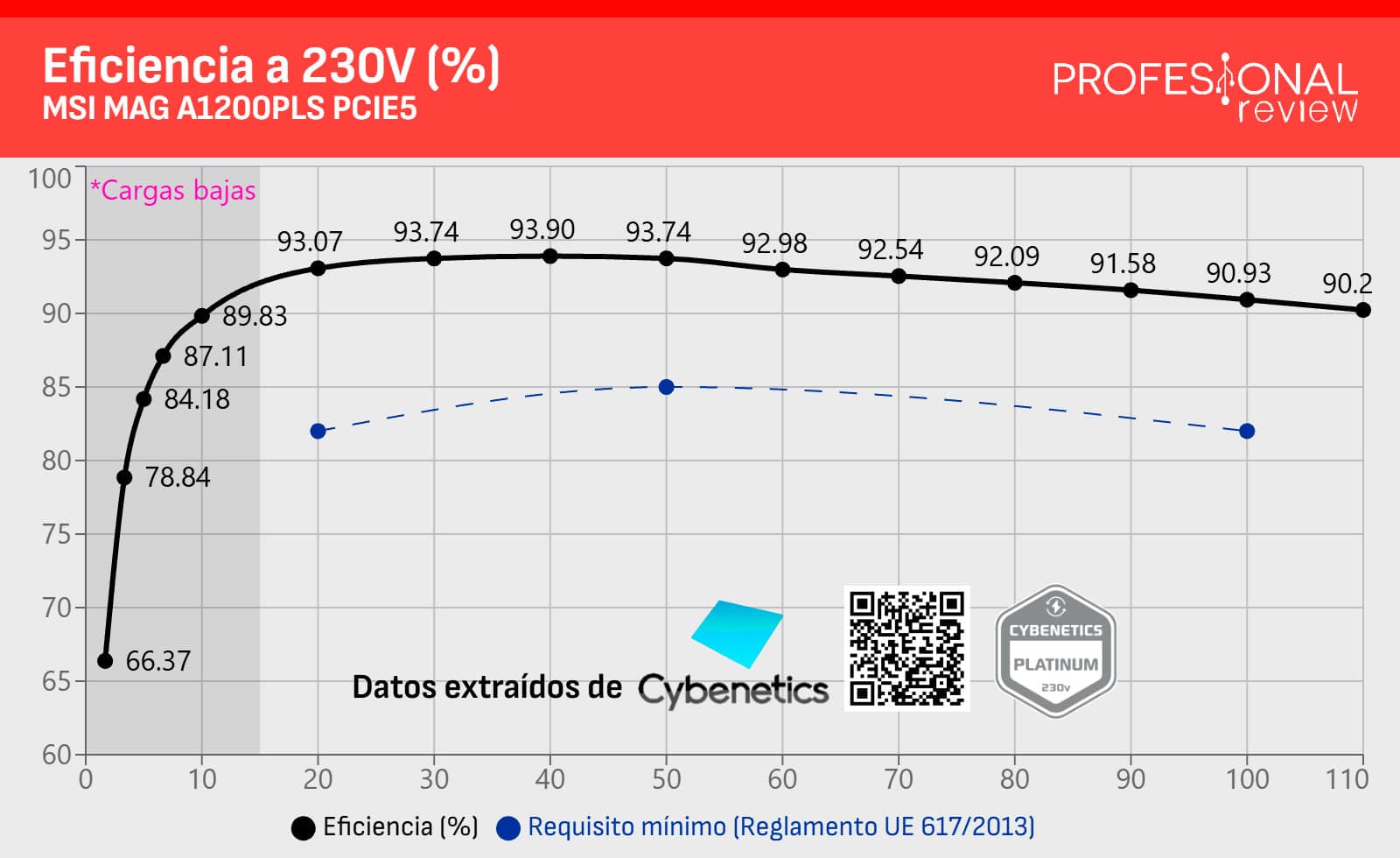

La eficiencia es la relación entre la energía que consume el equipo (de salida) y la energía que consume la fuente de la pared (de entrada). Esta eficiencia varía según la carga de la PSU y Cybenetics hace las pruebas entre el 10 y el 110% (+crossload).
La curva de eficiencia alcanza un máximo del 93,90% al 40% de carga, con una media que se mantiene entre los valores del 91% y 93% válidos para la certificación Platinum.

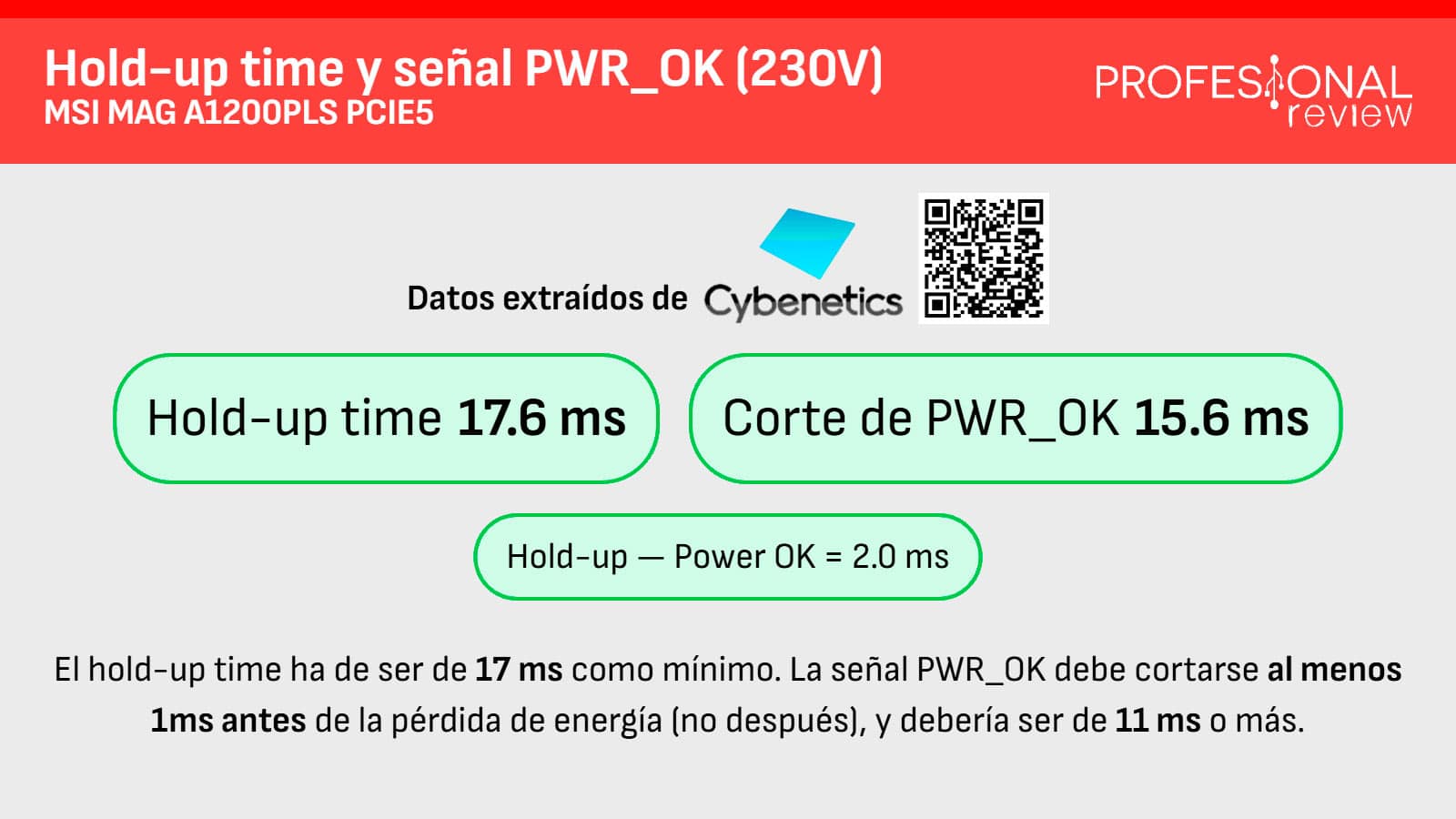

Esta prueba mide el tiempo que la fuente aguanta funcionando a máxima carga al cortar el suministro de energía de la pared. Es importante, ya que tiene que haber un tiempo suficiente para que esta “comunique” a la placa que se ha producido un corte de energía.
El tiempo marcado está bastante cerca de los 17 ms mínimos, aunque hay un margen correcto hasta el corte.

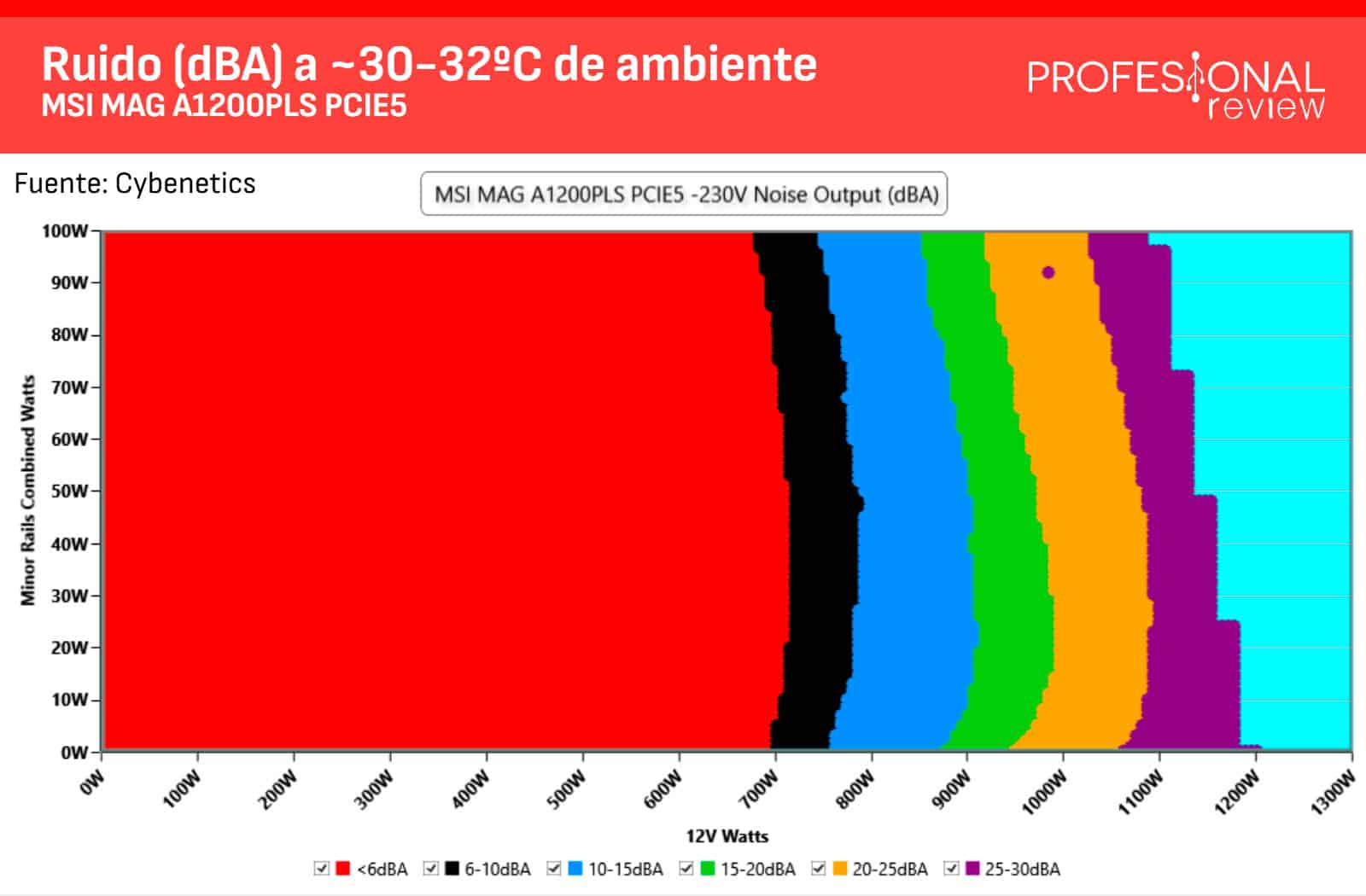

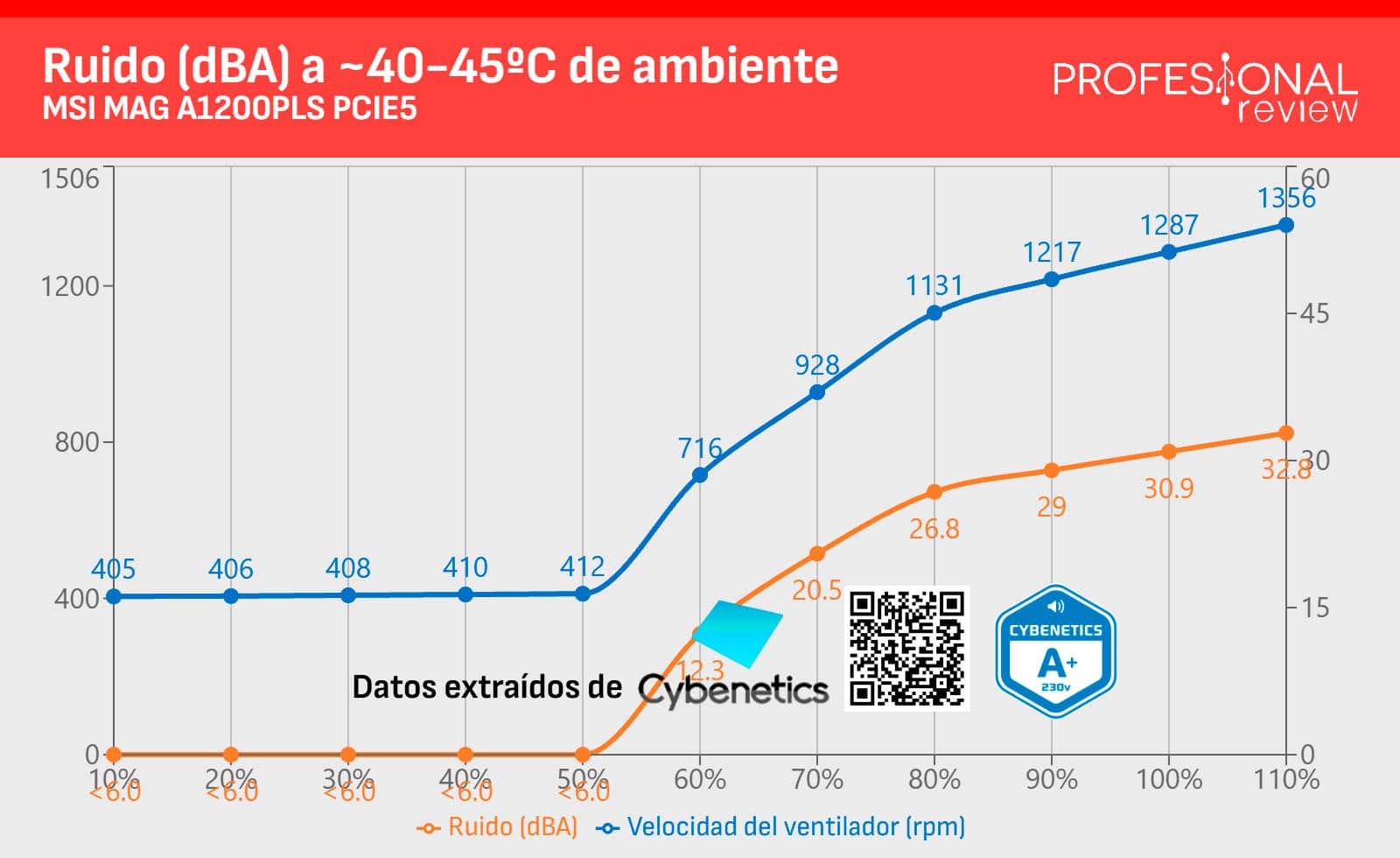

Terminamos con los datos de sonoridad del sistema de ventilación integrado medidos en dBA con el modo semi-pasivo activado.
El ventilador de esta fuente no llega a pararse en ningún momento, pero por debajo del 50% mantiene 400 RPM estables, alcanzando un máximo de 1300 RPM al 100%, con un ruido máximo de 33 dBA.
Esta es la propuesta de MSI para su gama de fuentes de alimentación calidad/precio, dentro de una gama que podemos considerar media/alta, en donde se sitúan los productos de la serie MAG.
Con una potencia de 1200W se ha conseguido meter toda la electrónica sobradamente en 150 mm de profundidad, unas dimensiones ATX estándar compatibles con cualquier chasis, con una estética atractiva para chasis de cristal.
Cuenta con panel 100% modular, como es exigible, además de cables de longitud correcta y conductores de cobre con mallado de calidad y peines organizadores integrados, para montajes a la vista y gaming.
Destacamos que el calibre en todos los cables excepto periféricos son 16AWG, algo que incluso fuentes mucho más caras no cumplen en su totalidad. También tenemos cabecera 12VHPW bicolor y capacidad de 600W, aunque no se indica presencia de sensor de temperatura para este cable.
Te recomendamos la lectura de las mejores fuentes de alimentación del mercado.
Echamos en falta un segundo cable 12VHPWR y que todas las cabeceras PCIe tengan cables independientes. Así mismo, los cables SATA podrían tener 4 cabeceras en lugar de 3, ya que se puede dar el caso de tener más de 6 componente internos que necesiten alimentarse por SATA.
La plataforma definida por CWT cuenta con diodos y MOSFETS de marcadas conocidas, pero de gama media y media/alta, igual que ocurre con los condensadores, que no son japoneses, aunque sí de marcas muy conocidas. Es una forma de llegar a un compromiso entre calidad, durabilidad y precio.
Las gráficas muestran un muy buen comportamiento en esta fuente, tanto en valores de voltaje, rizado o sonoridad, cumpliendo con las expectativas y exigencias, además de tener certificaciones Cyebentics Platinum, Lambda A+ y por supuesto PCIe 3.1 y ATX 5.1. aunque es extremadamente silenciosa, sería preferible un ventilador semipasivo de cara a la durabilidad.
MSI MAG A1200PLS PCIE5 tiene un precio en la tienda oficial de 250€, que baja a 226€ en Amazon, cifra más coherente para su categoría, debemos decir, aunque queda un poco por encima de lo que deseable por componentes.
Es una muy buena fuente de alimentación en todos sus apartados, pero podrían pulirse y añadirse ciertos aspectos considerando su potencia de 1200W y precio.
| VENTAJAS | INCONVENIENTES |
| ESTÉTICA CUIDADA Y DISEÑO COMPACTO ATX | VENTILADOR SIEMPRE EN FUNCIONAMIENTO |
| EFICIENCIA CYBENETICS PLATINUM Y RUIDO LAMBDA A+ | POCAS CABECERAS SATA Y 2 PCIE COMPARTIDAS EN UN MISMO CABLE |
| CERTIFICACIONES ACTUALES PARA GPU DE ÚLTIMA GENERACIÓN | SOLO UNA CABECERA 12VHPWR |
| FABRICANTE CWT CON PLATAFORMA TOTALMENTE ACTUAL | PRECIO UN POCO ABULTADO PARA SU CATEGORÍA |
| COMPORTAMIENTO ELÉCTRICO EXCELENTE | COMPONENTES FIABLES, PERO NO DE MARCAS TOP |
| CABECERA 12VHPWR CON IDENTIFICACIÓN DE MALA CONEXIÓN | |
| CABLES DE CALIDAD Y BUEN CALIBRE |
El equipo de Profesional Review le otorga medalla de oro:
