CORSAIR ThermalProtect PCIe 5.1 600W 12V‑2×6 es la solución para los que tienen dudas o problemas con su fuente y el cable de alimentación 12VHPWR que trae para su tarjeta gráfica de gama alta.
Este cable es el primero en integrar un sensor KSD OTP que mide la temperatura del cable para protegerlo del sobrecalentamiento. Cuenta con cabeceras estándar 12V-2×6 compatibles con la mayoría de fuentes actuales y conductores recubiertos de PVC individuales.
Agradecemos a Corsair su confianza en nosotros por enviarnos este cable para su análisis.
CORSAIR ThermalProtect PCIe 5.1 600W 12V‑2×6 se presenta en una sencilla caja de cartón rígido neutro alargada con el logotipo de la marca, nada más.

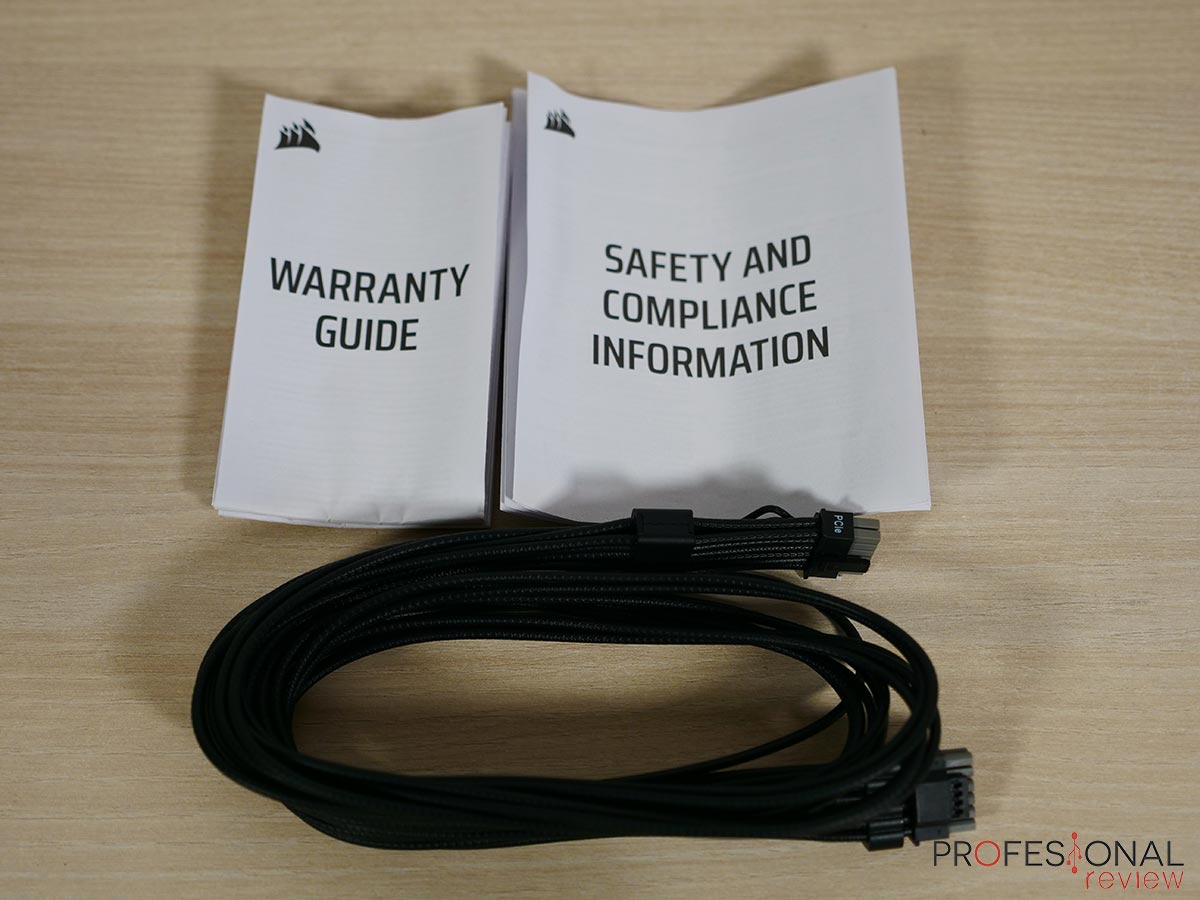

En el interior encontramos:

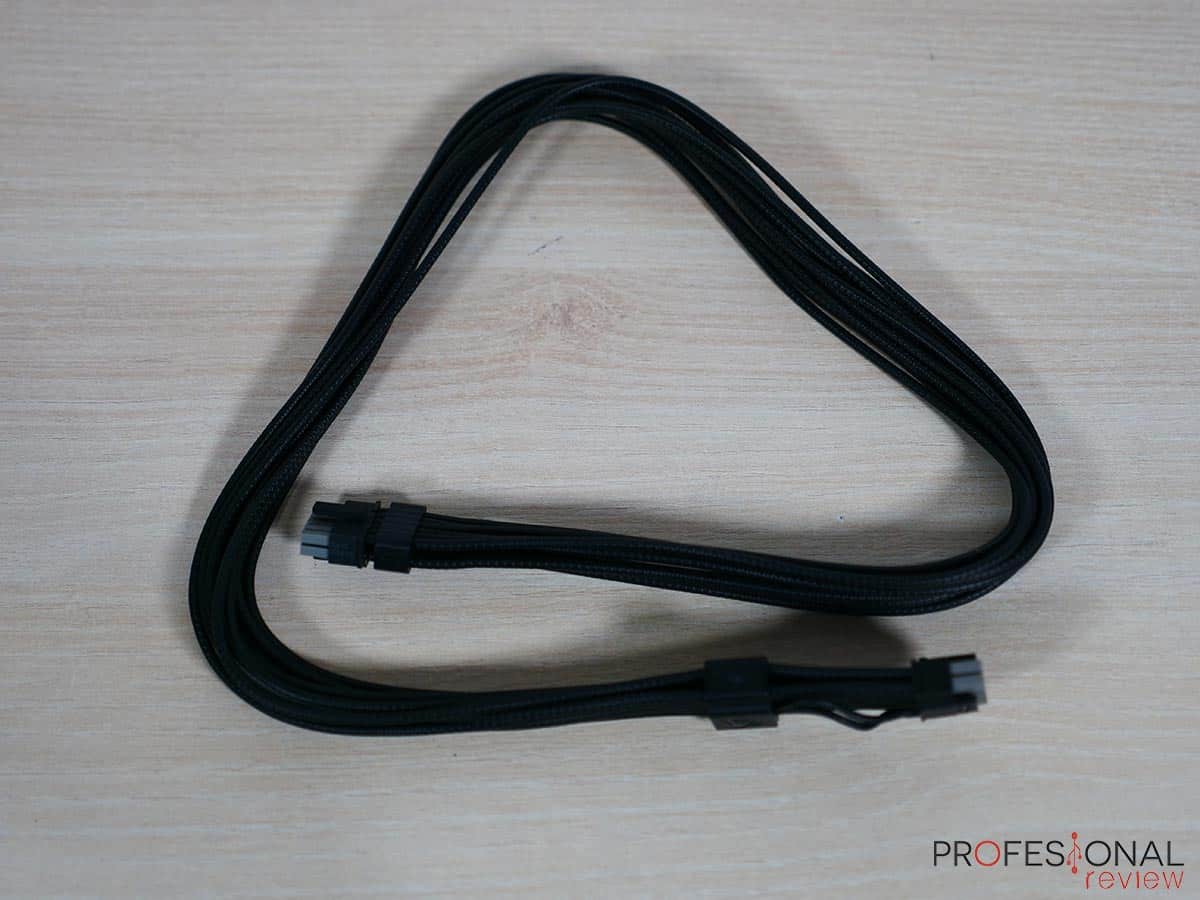

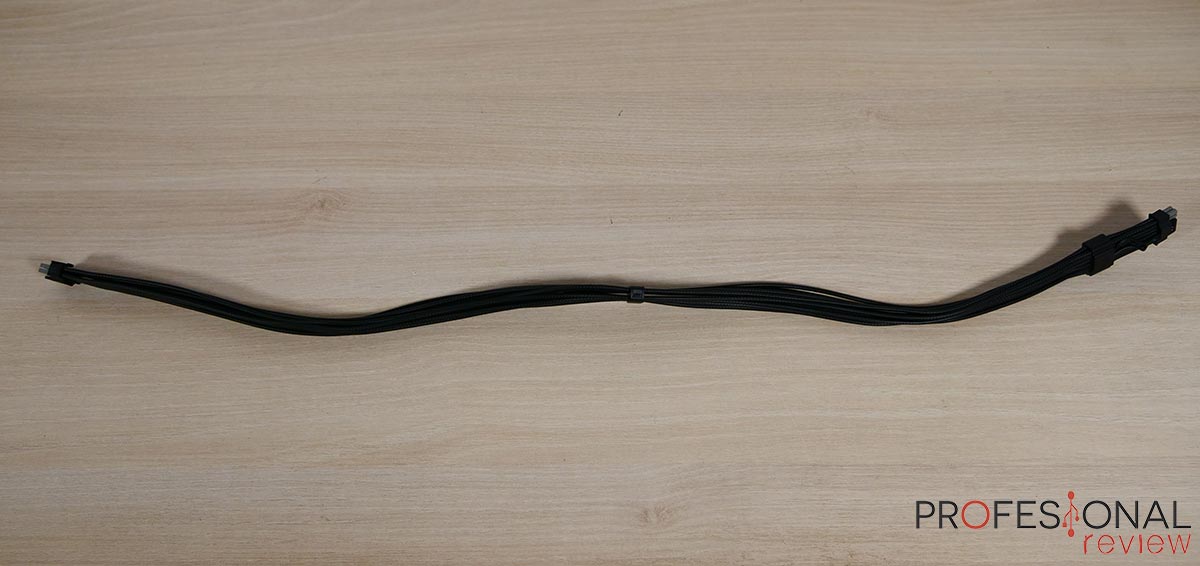

El CORSAIR ThermalProtect PCIe 5.1 600W 12V‑2×6 tiene una longitud efectiva de 650 mm, que es lo habitual en los cables que se incluyen de serie con las fuentes de alimentación provistas de esta interfaz, distancia suficiente para cubrir montajes de chasis full tower y personalizados.

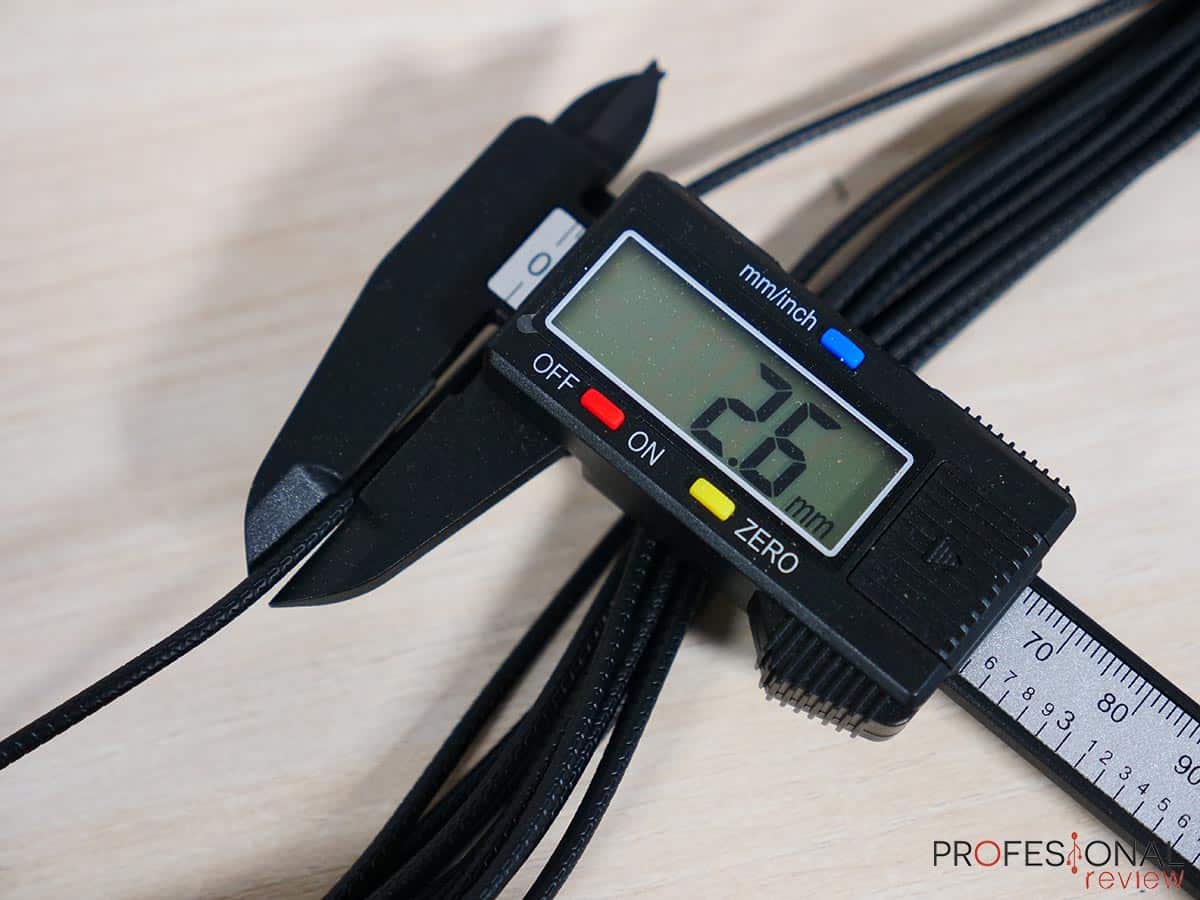

Está disponible en acabados negro y blanco, utilizando una configuración de conductores eléctricos independientes para cada polo, haciendo un total de 12 cables principales de calibre 16AWG y grosor de 2,6 mm en el exterior.

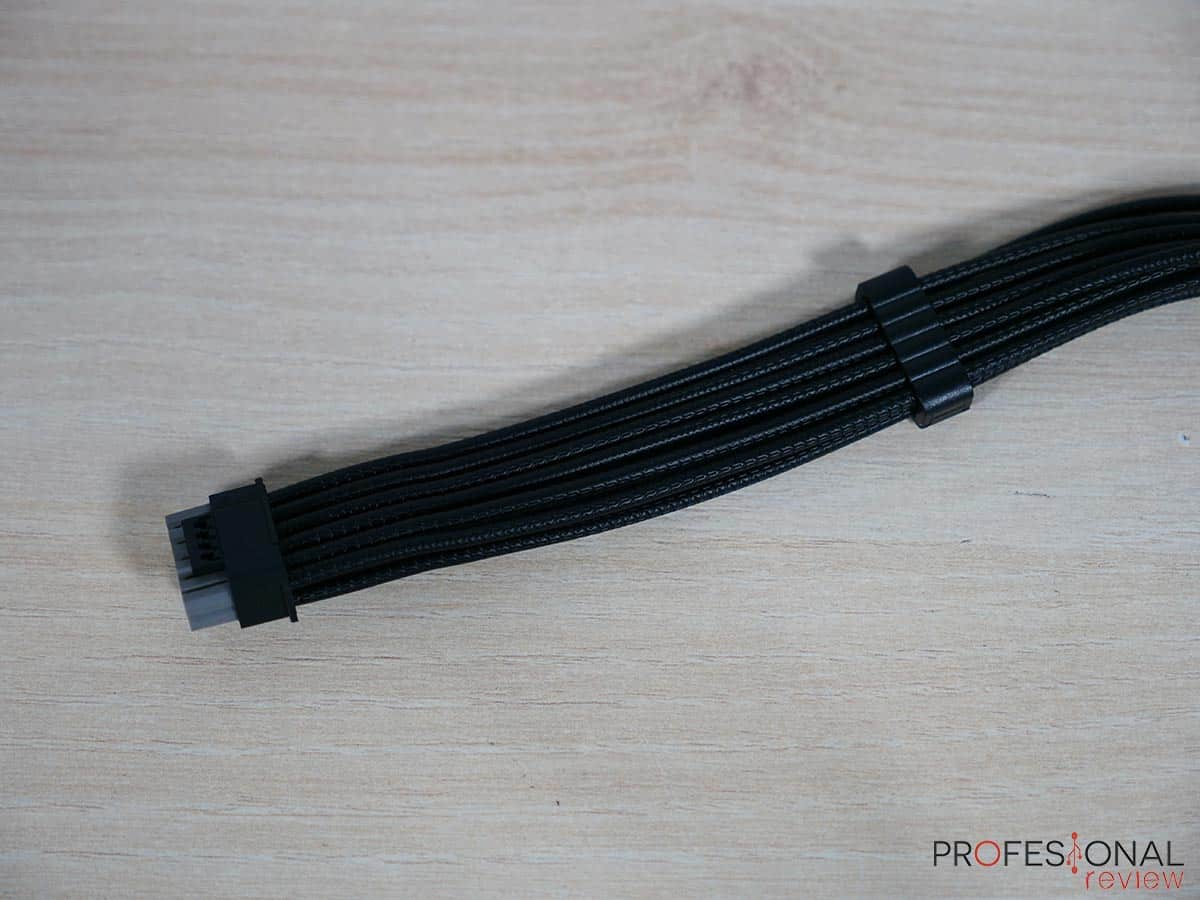

Cada conductor tiene un recubrimiento de PVC de gran flexibilidad con superficie texturizada simulando el mallado de hilo, provistos de un peine organizador móvil. Lo ideal en este caso hubiese sido tener dos de estos peines.

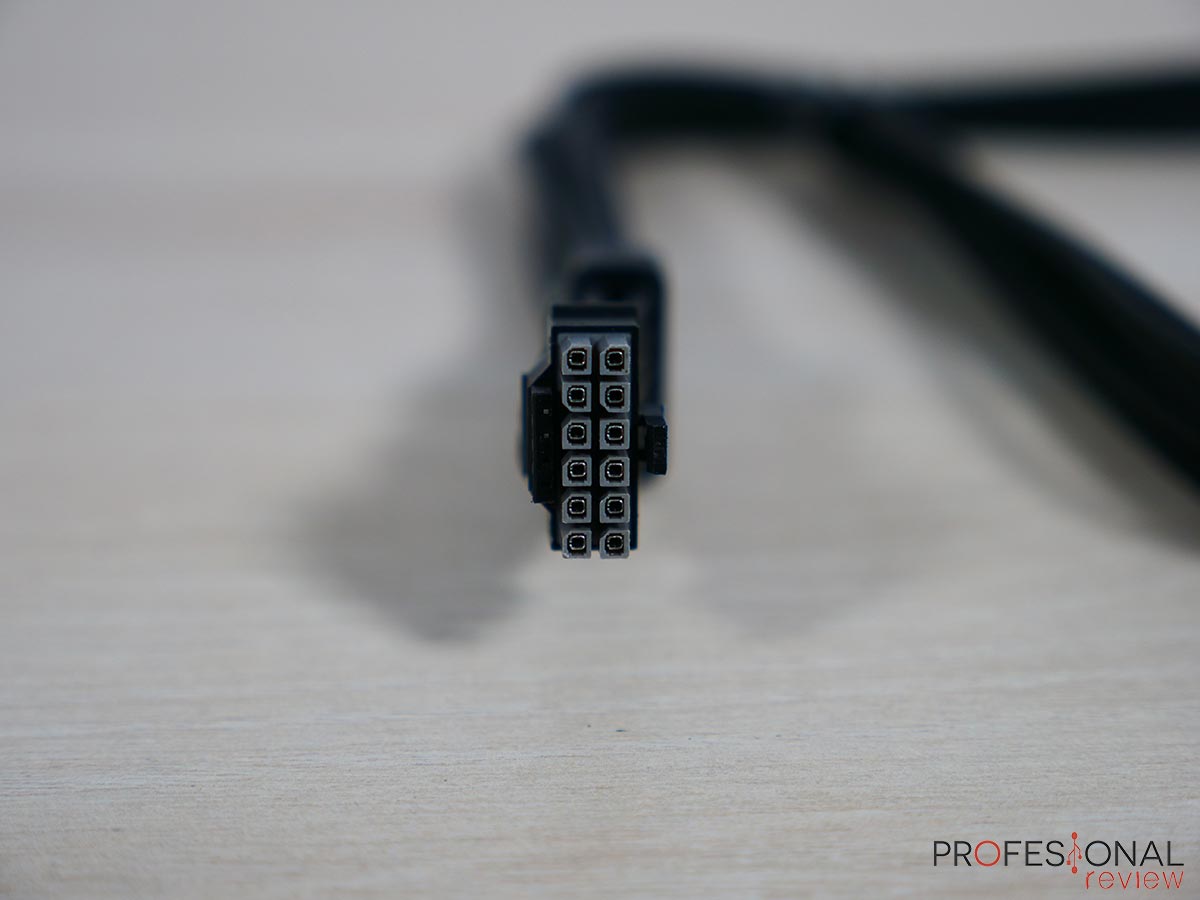

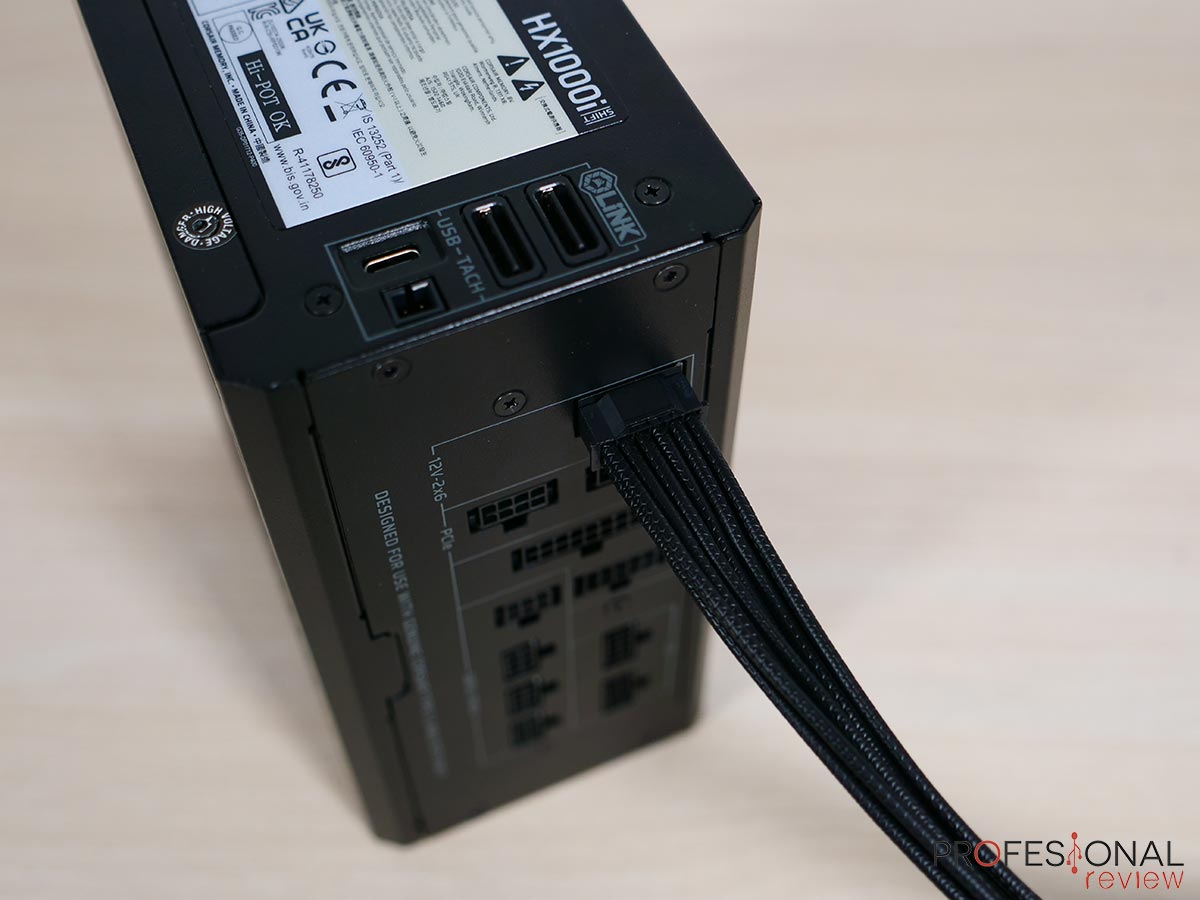

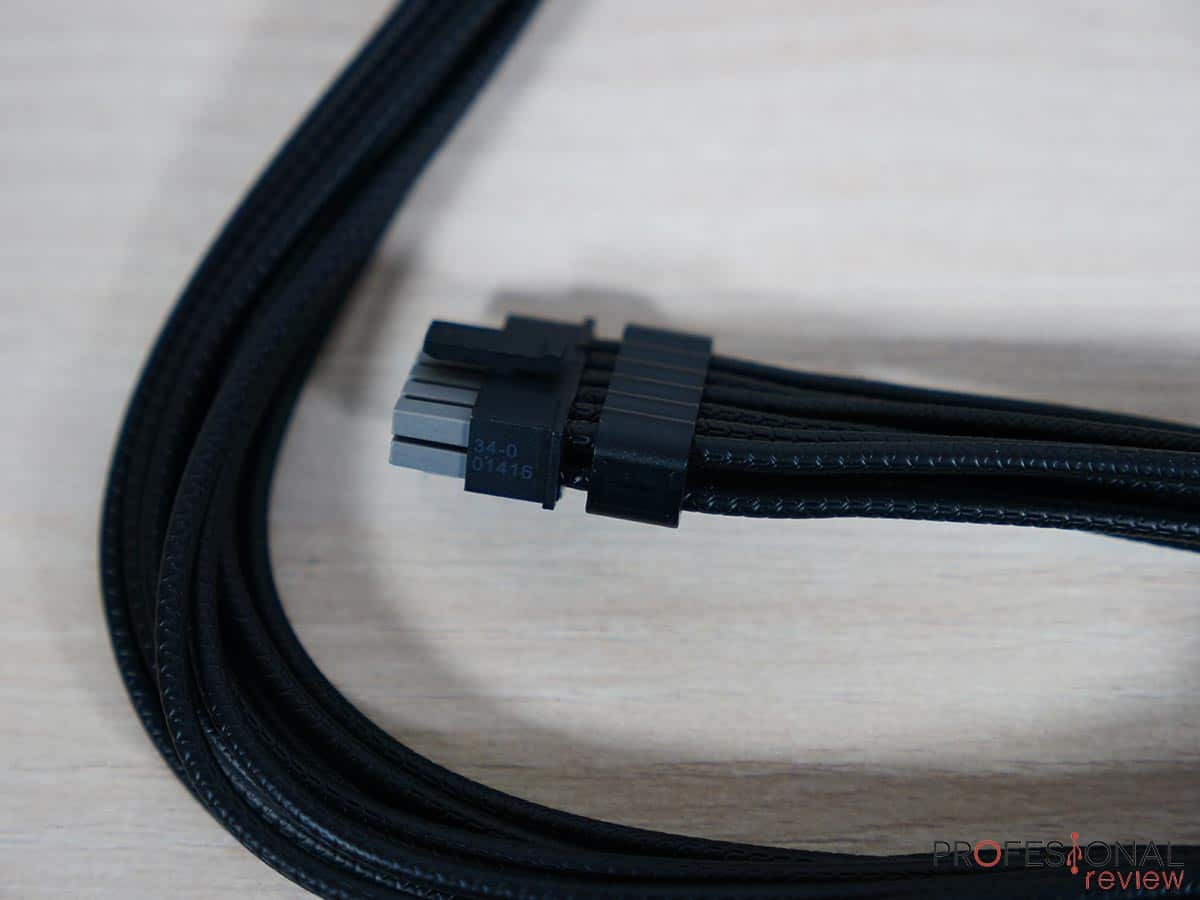

Los extremos utilizan cabeceras 12VHPWR o 12V-2×6 en formato estándar aptas para conectarlas a cualquier fuente de alimentación con este tipo de cable modular. En este caso los conectores son bicolor para confirmar visualmente una conexión correcta, que asegure la circulación plena de corriente por todos los conductores.
La cabecera que irá a la salida de la fuente no tiene conductores en el módulo para sensores (la cabecera pequeña sobre la grande), mientras que en el extremo de entrada a la tarjeta gráfica contamos con dos cables en dicho módulo.

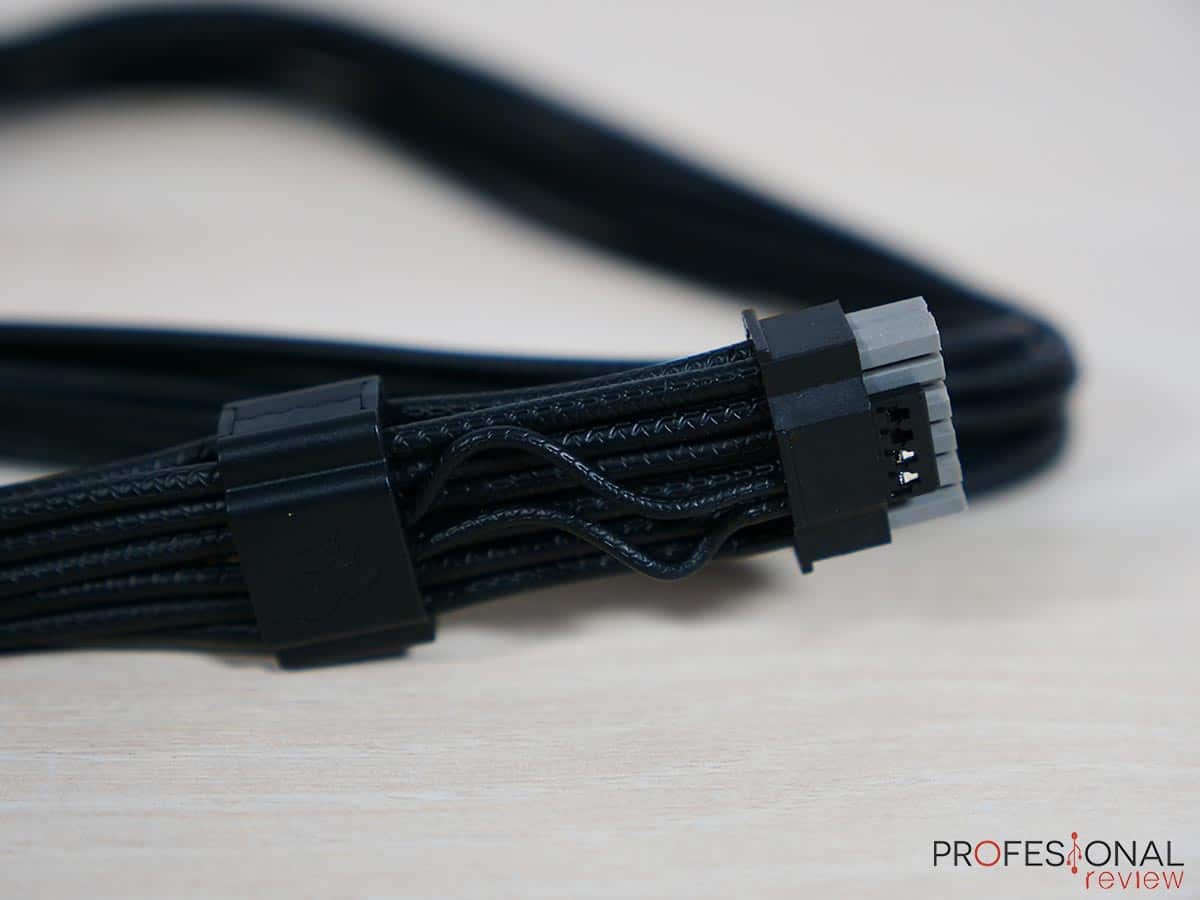

Estos cables también recubiertos van directos a una abrazadera de plástico en donde se integra un sensor KSD con Over Temperature Protection (OTP), siendo el primer cable en hacerlo, sin depender de un controlador exterior o integrado en la fuente.
Esto brinda una ventaja vital de cara a los cables estándar al enviar una señal a la tarjeta gráfica para apagarla en caso de que la temperatura máxima se exceda y pueda quemar el conector. Dicha temperatura se establece en 65ºC, una cifra bastante exigente debemos decir, tratándose de una 5090, por ejemplo.
La forma en que opera el CORSAIR ThermalProtect PCIe 5.1 600W 12V‑2×6 es apagando solamente la GPU si se activa el OTP, dejando el resto del sistema en funcionamiento, para que el usuario pulse el botón del chasis y apague el sistema manualmente.
El procedimiento que aconseja Corsair tras esto es comprobar que las cabeceras estén bien conectadas, ya que normalmente el sobrecalentamiento se debe a un mal contacto y sobrecarga de los cables restantes. Una vez verificado esto, esperamos un tiempo a que el cable se enfríe y volvemos a arrancar el equipo.
Es un sistema certero y seguro, aunque la siguiente iteración sería la de que se nos informase directamente en la pantalla sobre el exceso de temperatura, pero para ello deberíamos de tener todo un sistema de conexión al equipo mediante USB posiblemente, complicando en exceso el mecanismo.
Como su propio nombre indica, el cable está pensado para suministrar 600W como máximo, por lo que una 5090 de 575W de TGP la pondrá casi en su límite.
Evaluamos el comportamiento del cable CORSAIR ThermalProtect PCIe 5.1 600W 12V‑2×6 frente a otra opción básica en nuestro banco de pruebas para verificar las temperaturas tras estresar durante 4 horas una Nvidia RTX 5090 (jugando a Pragmata y con test de estrés a posteriori con FurMark).
El banco de pruebas es el siguiente:
| BANCO DE PRUEBAS | |
| Procesador | Intel Core i9-12900K |
| Placa base | Asus ROG Z790 Hero |
| Memoria RAM | DDR5 de 32 GB Kingston Fury Beast de 5600 MHz |
| Disipador | Corsair H150i Elite LCD |
| Disco Duro | SSD NVMe |
| Tarjeta Gráfica | Nvidia RTX 5090 |
| Fuente de alimentación | Corsair HX1000i Shift |
| Monitor | Viewsonic VX3211 4K HD |
Cable básico:

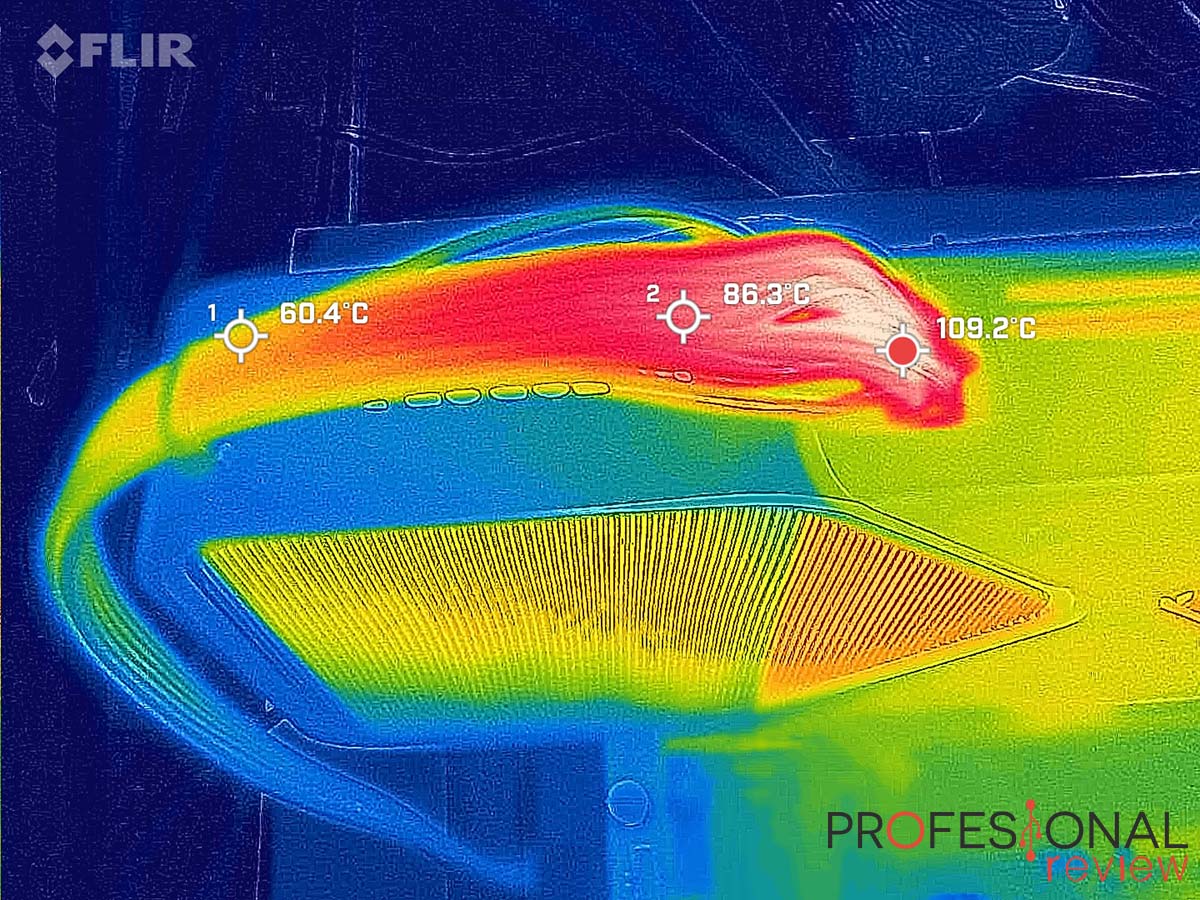

En este primer caso utilizamos el cable básico, y fijaos qué temperaturas se alcanzan en la cabecera y a 5 cm por detrás en el cable, superando holgadamente los 100ºC. sinceramente, esperábamos temperaturas altas, pero no tanto.
Durante el proceso, experimentamos 3 reinicios del equipo, dos jugando y otro con FurMark, demasiados pocos fueron, parece que la 5090 tiene bastante tolerancia a las altas temperaturas al apagarse con más de 100ºC en este caso. La cabecera no sufrió daños, debemos decir.
Cable CORSAIR ThermalProtect PCIe 5.1 600W 12V‑2×6
Con este cable es otra historia, vemos que en la salida de la fuente las temperaturas están bastante controladas con 38,5ºC justo en la salida, y 33,5ºC unos centímetros más adelante.
En la prueba térmica en la entrada de alimentación de la tarjeta gráfica la temperatura registrada es de 61,3ºC, cerca de su máximo según el OTP, pero cumpliendo con lo prometido y bajando más de 40ºC respecto al cable básico.
Tras la anilla donde se ubica el sensor tenemos menos de 50ºC, mucho menos que en el caso anterior. En general el cable se vuelve un poco más flexible cuando se calienta, aunque ya es bastante flexible a temperatura ambiente.
Sobra decir que estas pruebas se han tomado con el banco de pruebas sin flujo de aire forzado, por lo que en un chasis, las temperaturas deberían ser mejores al tener ventiladores renovando el aire interior constantemente.
Podemos decir sencillamente que el cable cumple todas nuestras expectativas y lo que promete, bajando más de 40ºC la temperatura en la entrada de la 5090 respecto a un cable básico, impresionante.
Las temperaturas de los conductores son mucho mejores, y la flexibilidad está garantizada con el recubrimiento de PVC, fácil de enrutar al es cables individuales con un peine organizador y distribuidos en dos tandas de 6.
650 mm es suficiente longitud para chasis Full Tower, y las cabeceras están diseñadas para asegurar una conexión perfecta tras una comprobación visual al ser bicolor.
CORSAIR ThermalProtect PCIe 5.1 600W 12V‑2×6 está disponible por un precio oficial de 17,90€, cifra elevada, pero garantizando una estabilidad y seguridad absoluta para nuestra preciada y carísima tarjeta gráfica.
Le sacaremos partido con cualquier fuente certificada con ATX 3.1 y PCIe 5.1 con cabecera 12VHPWR, junto a una tarjeta Nvidia RTX 4090, 5080 o 5090. Las más pequeñas no necesitan de un cable de tal calibre como éste, aunque nunca estaría de más.
| VENTAJAS | INCONVENIENTES |
| MEJORAS BRUTALES DE TEMPERATURASRESPECTO A CABLES BÁSICOS | PRECIO INDIVIDUAL ELEVADO |
| LONGITUD SUFICIENTE Y CABECERAS 12VHPWR ESTÁNDAR | |
| SENSOR OTP FRENTE A SOBRETEMPERATURAS | |
| CONDUCTORES INDIVIDUALES, RECUBIERTOS DE PVC | |
| CABECERA BICOLOR PARA ASEGURAR LA CONEXIÓN PERFECTA | |
| DISPONIBLE EN BLANCO Y NEGRO |
El equipo de Profesional Review le otorgamos medalla de platino:
