ASUS ROG Strix X870E-E Gaming WIFI7 NEO llega para actualizar lo que es capaz de ofrecer el modelo X870E-E inicial, siendo clave su mejor reparto de carriles PCIe entre ranuras GPU y M.2, soporte mejorado para CPU futuras y mayor velocidad de RAM.
En el apartado estético también hace ciertas mejoras en el DIY y reparto de ranuras, además de una nueva estética RGB. El VRM no cambia, como tampoco lo hace la conectividad periférica, tremendamente dotada para ser la Strix más potente.
Agradecemos a ASUS su confianza en nosotros por enviarnos esta placa para su análisis.
La presentación de esta placa ASUS ROG Strix X870E-E Gaming WIFI7 NEO consta de una caja de cartón rígido con estética ROG blanca y negra mostrando información e imágenes del producto.

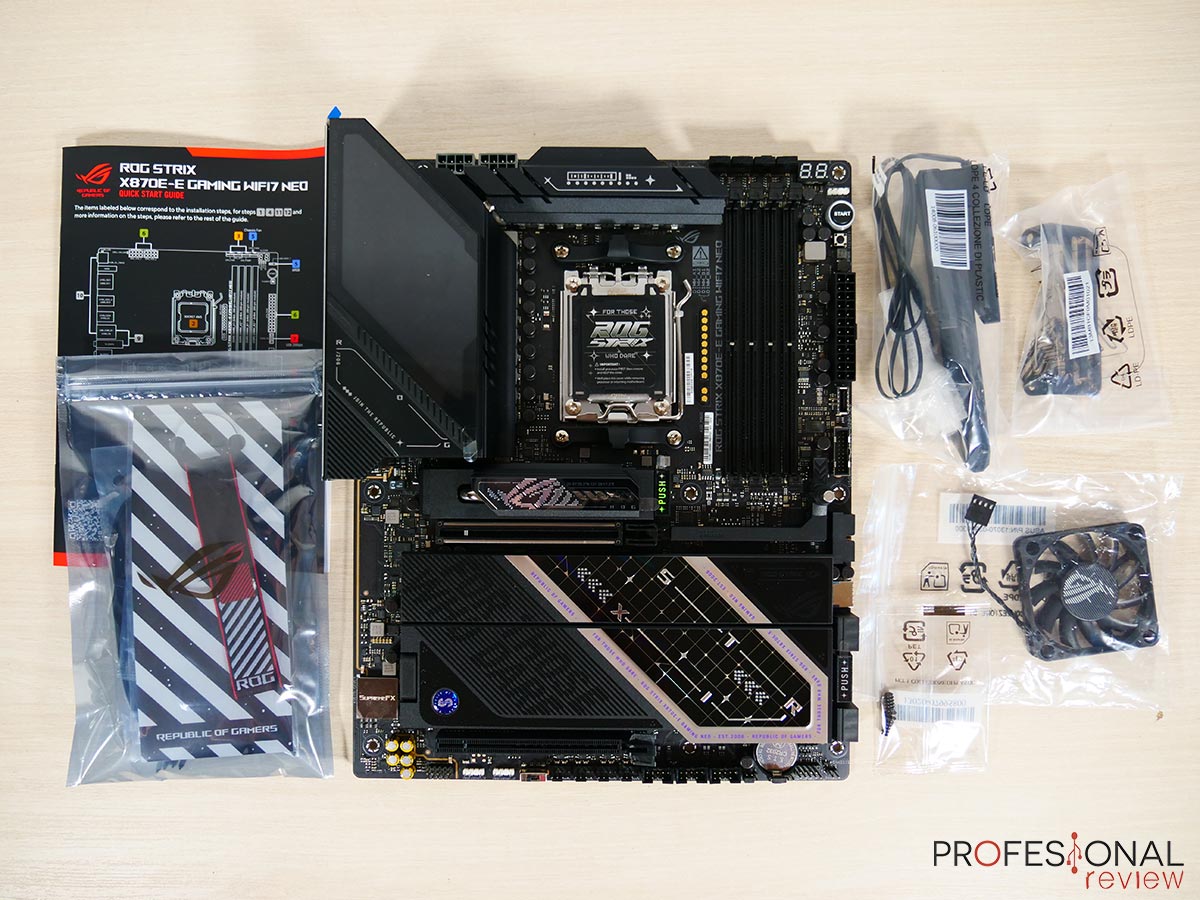

El contenido es el siguiente:

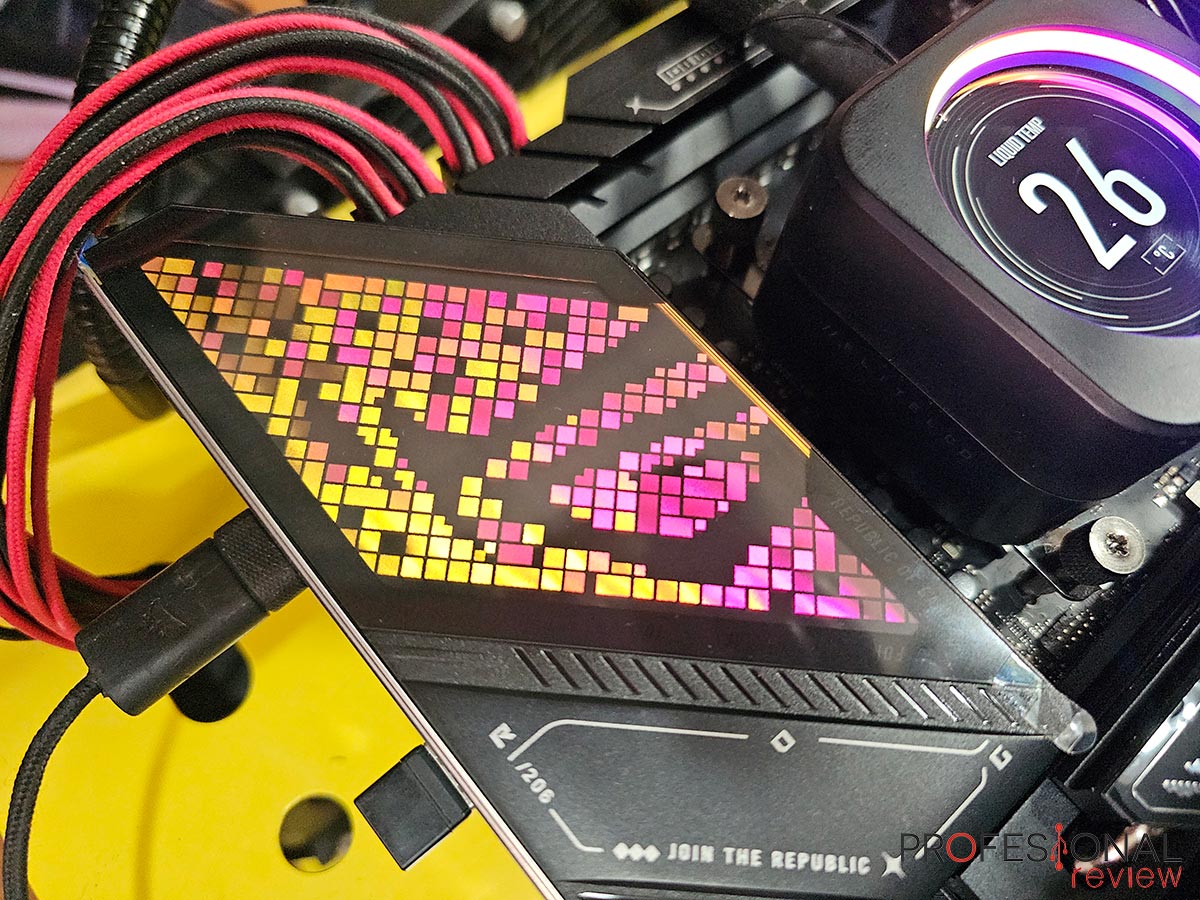

La nueva estética de esta ASUS ROG Strix X870E-E Gaming WIFI7 NEO le sienta espectacular, manteniendo el formato ATX y diseño del color negro, pero con nueva zona de iluminación y redistribución de disipadores.

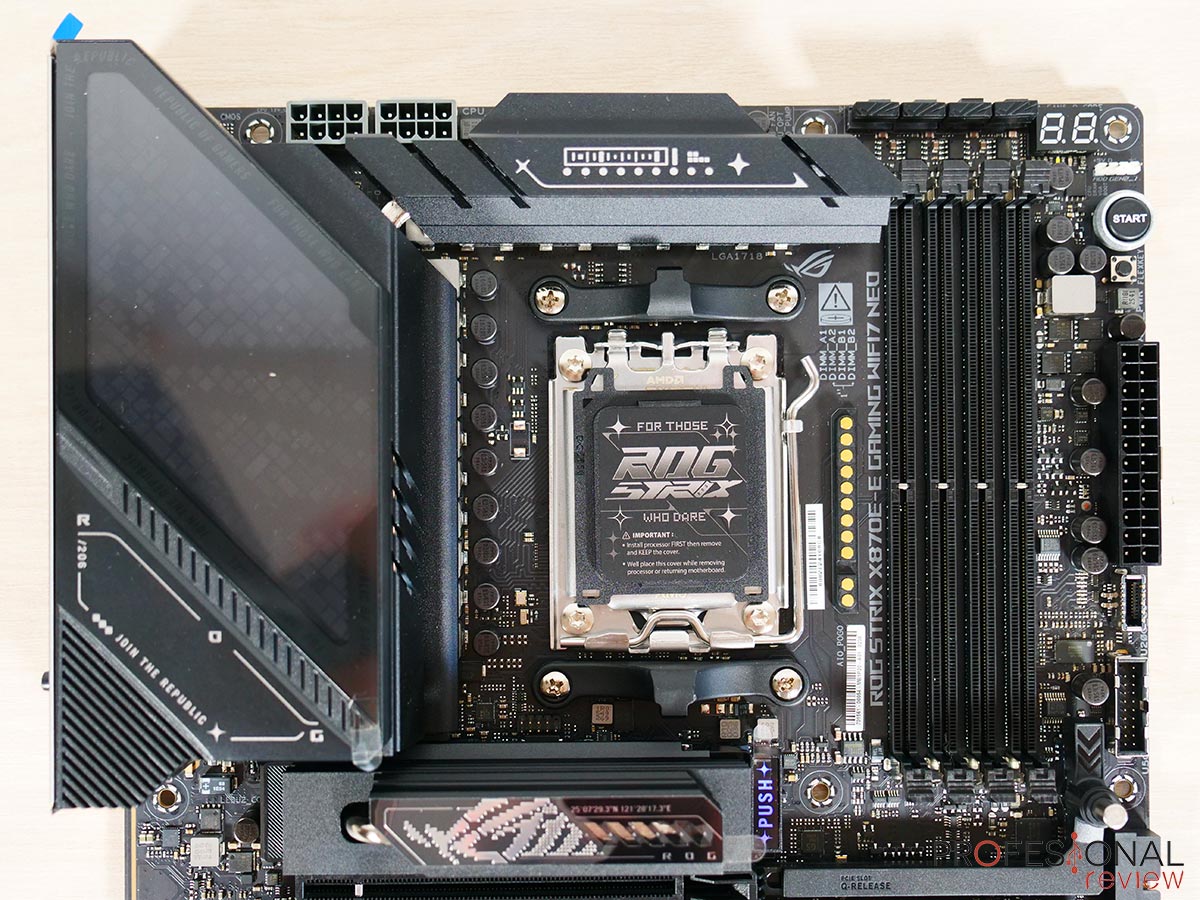

Comenzamos por la zona superior, donde tenemos un sistema de doble disipador para el VRM los cuales también tiene un diseño ligeramente diferente. Sobre el principal se sitúa una zona de iluminación Polymo Lighting que apagada parece una pantalla.

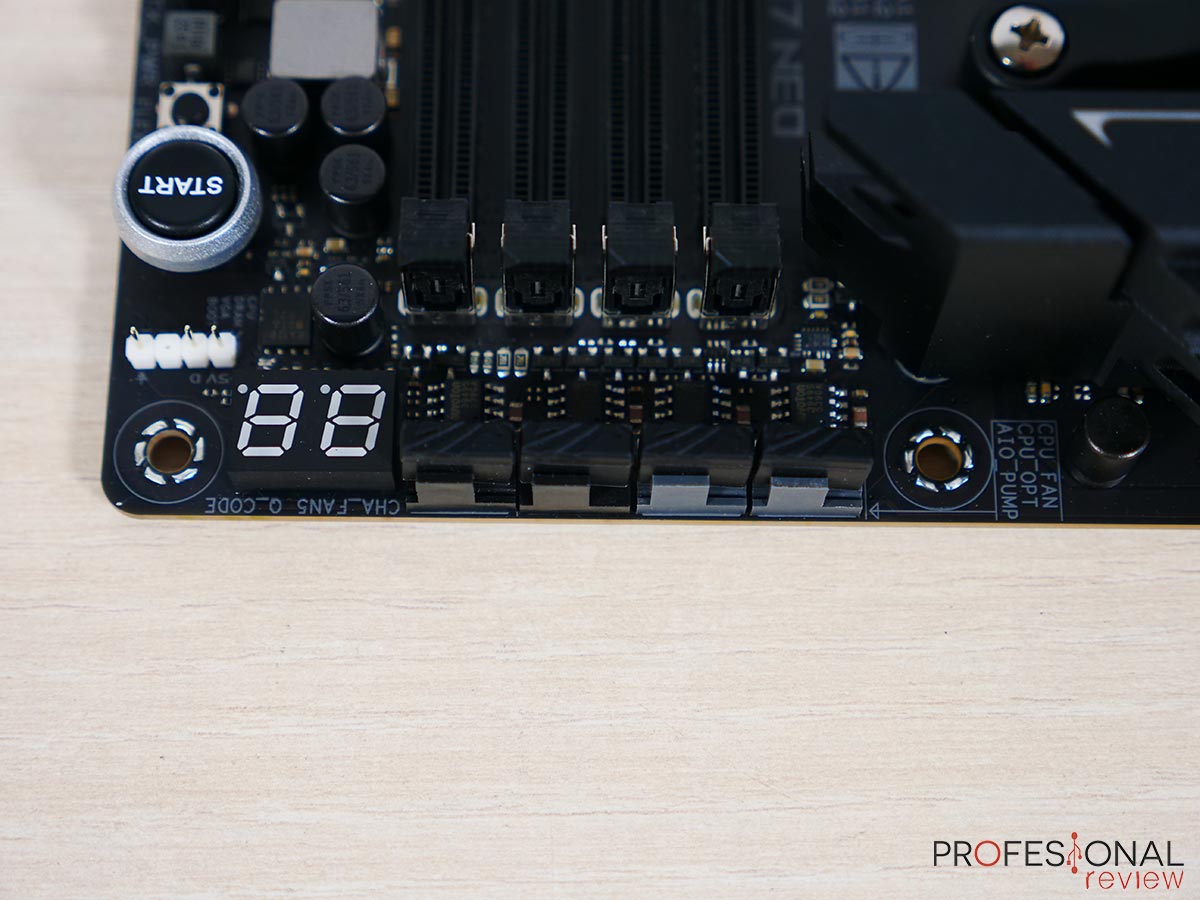

La parte superior derecha no parece que cambie notablemente, tenemos Debug LED y post de arranque, con la misma distribución de cabeceras de ventilación y RGB.

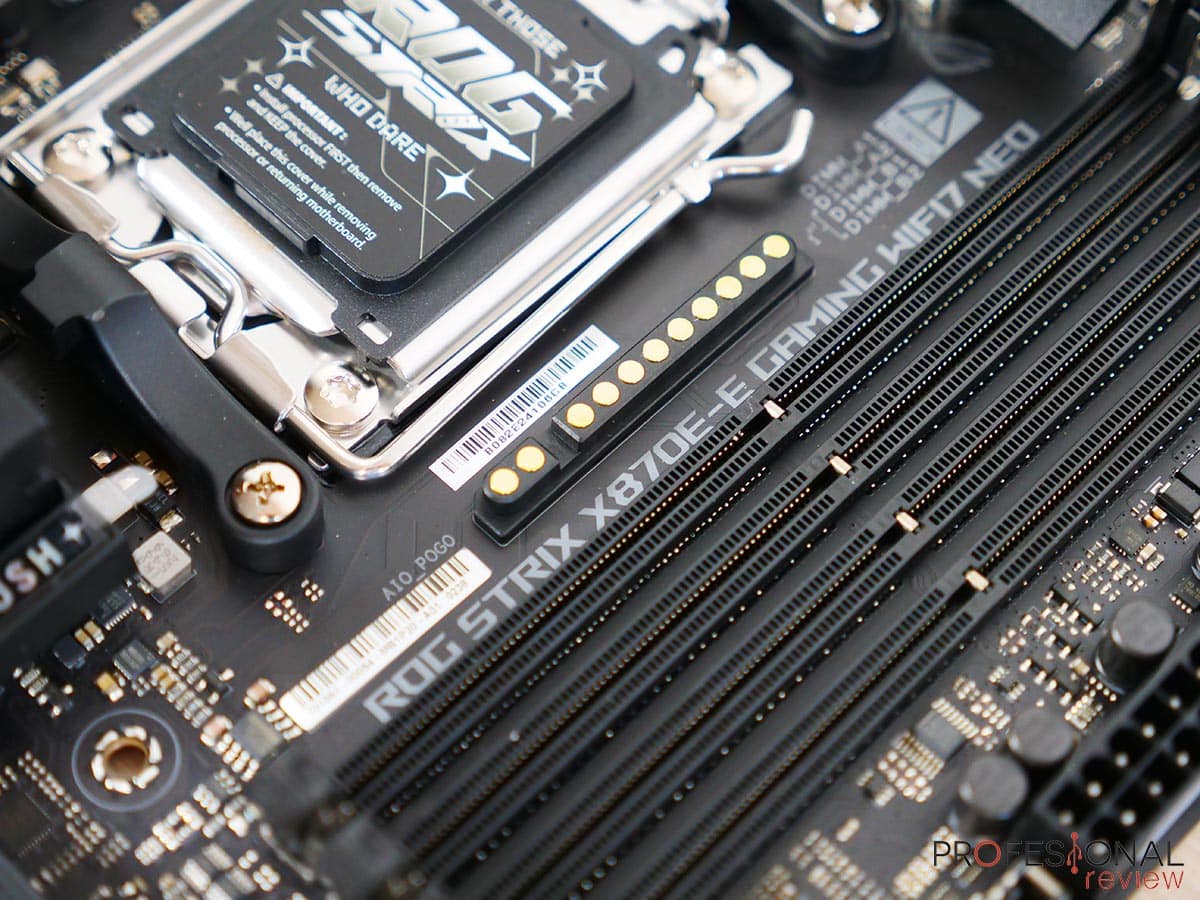

Al igual que en las placas ROG de última hornada, esta Strix también incorpora el conector ASUS AIO Q-Connector, tipo Pogo, para instalar específicamente el sistema de refrigeración líquida compatible con él.

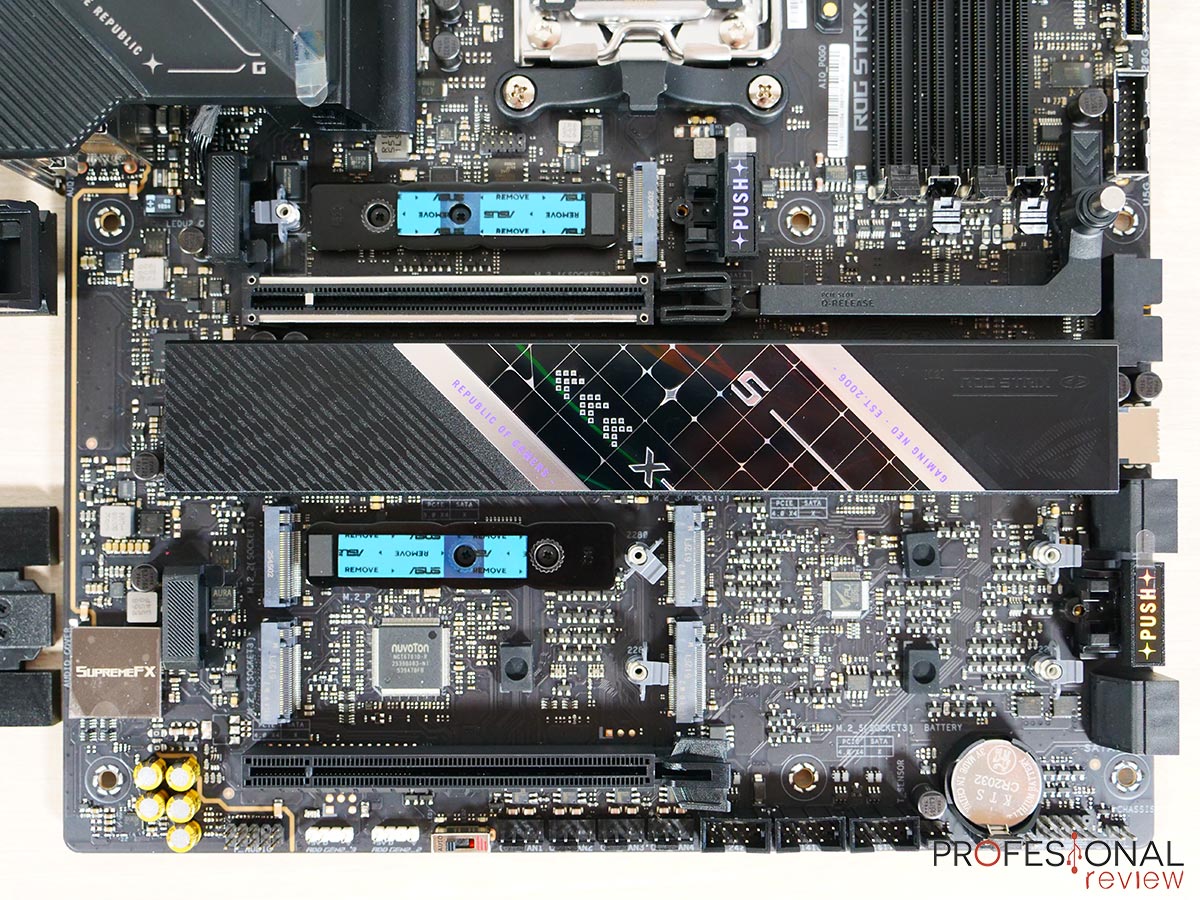

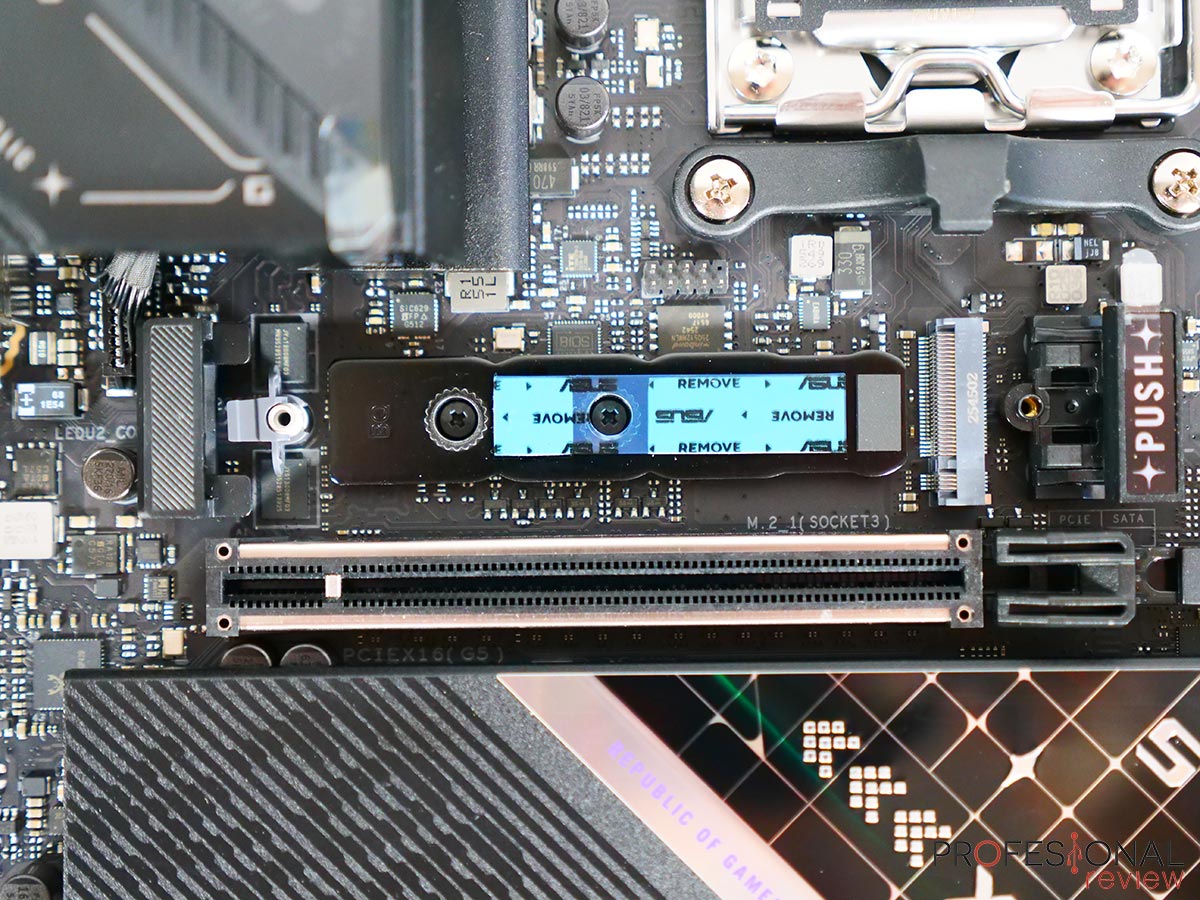

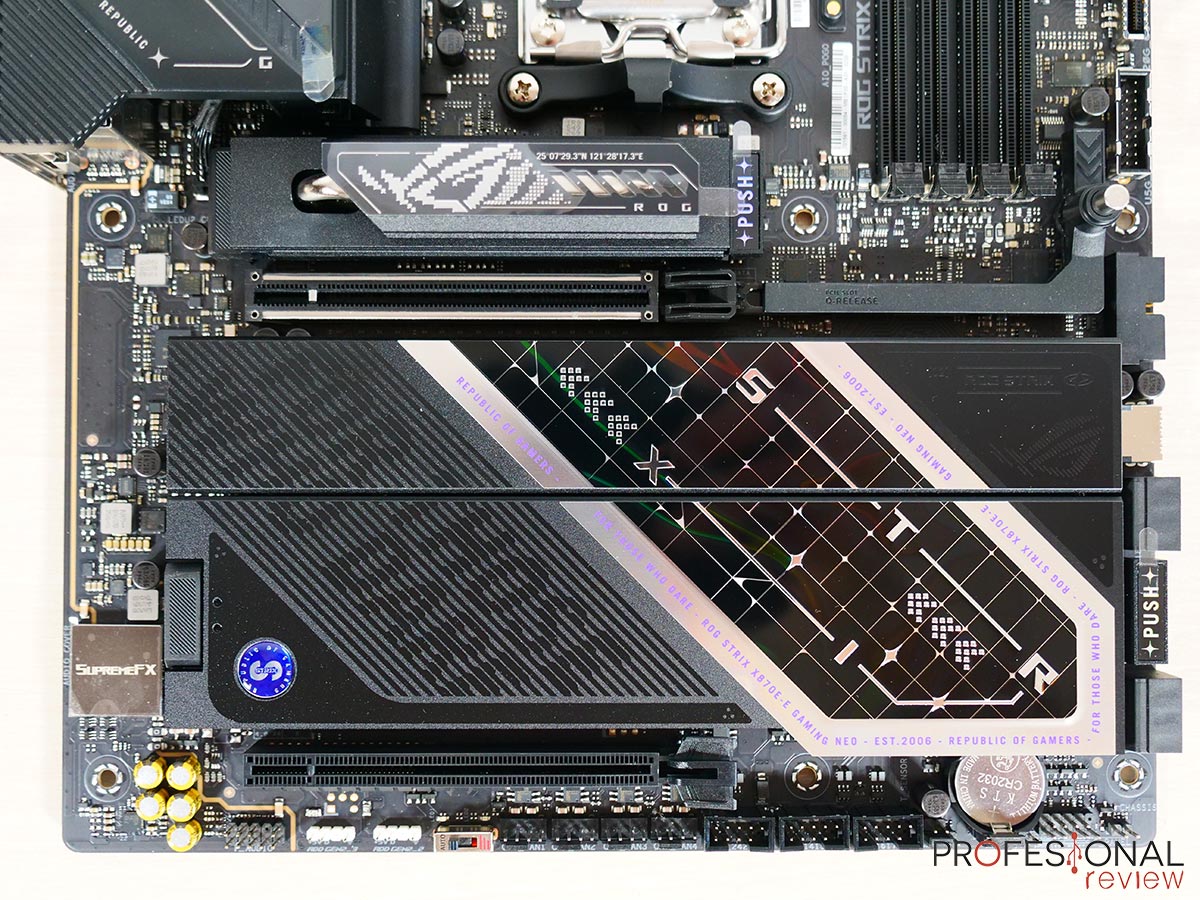

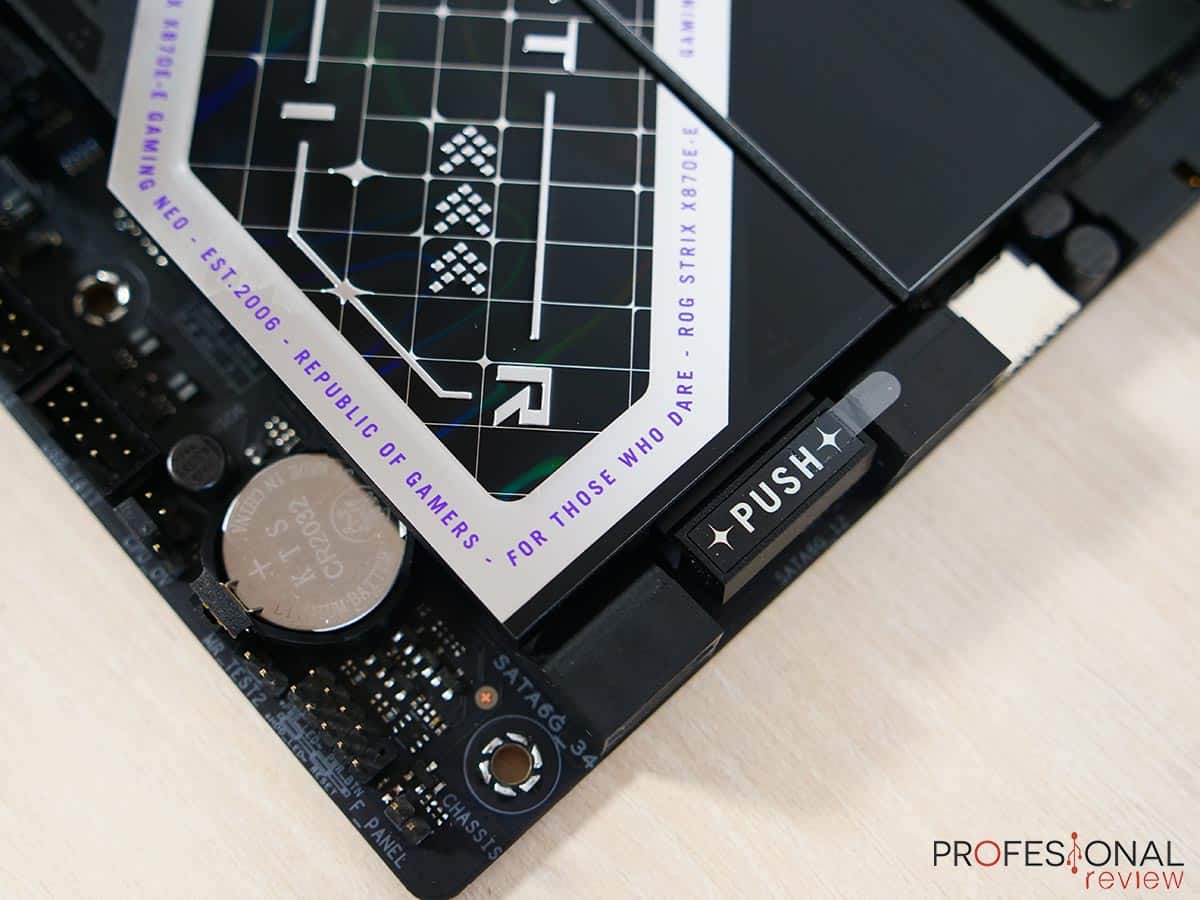

Bajamos entonces a la zona inferior, donde tenemos un disipador para la ranura M.2 principal de perfil más alto que el anterior, utilizando un heat pipe de cobre niquelado para incrementar el rendimiento, así como sistema Q-Release de desbloqueo rápido.

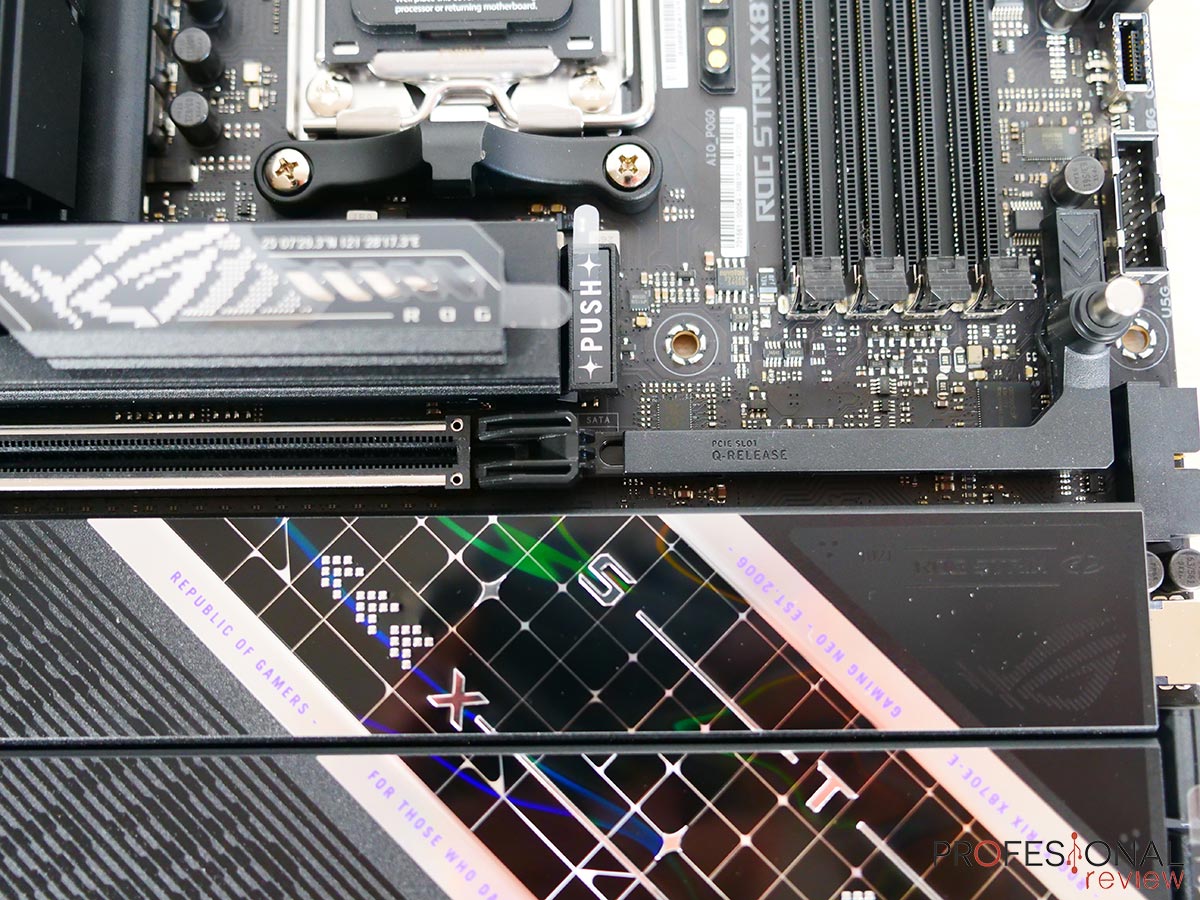

A continuación tenemos la ranura PCIe principal con armadura de acero y una mejora ya básica como es la del sistema Q-Release para desbloquear la pestaña mediante un pulsador ubicado a la derecha, lejos del disipador M.2, donde es imposible meter los dedos.

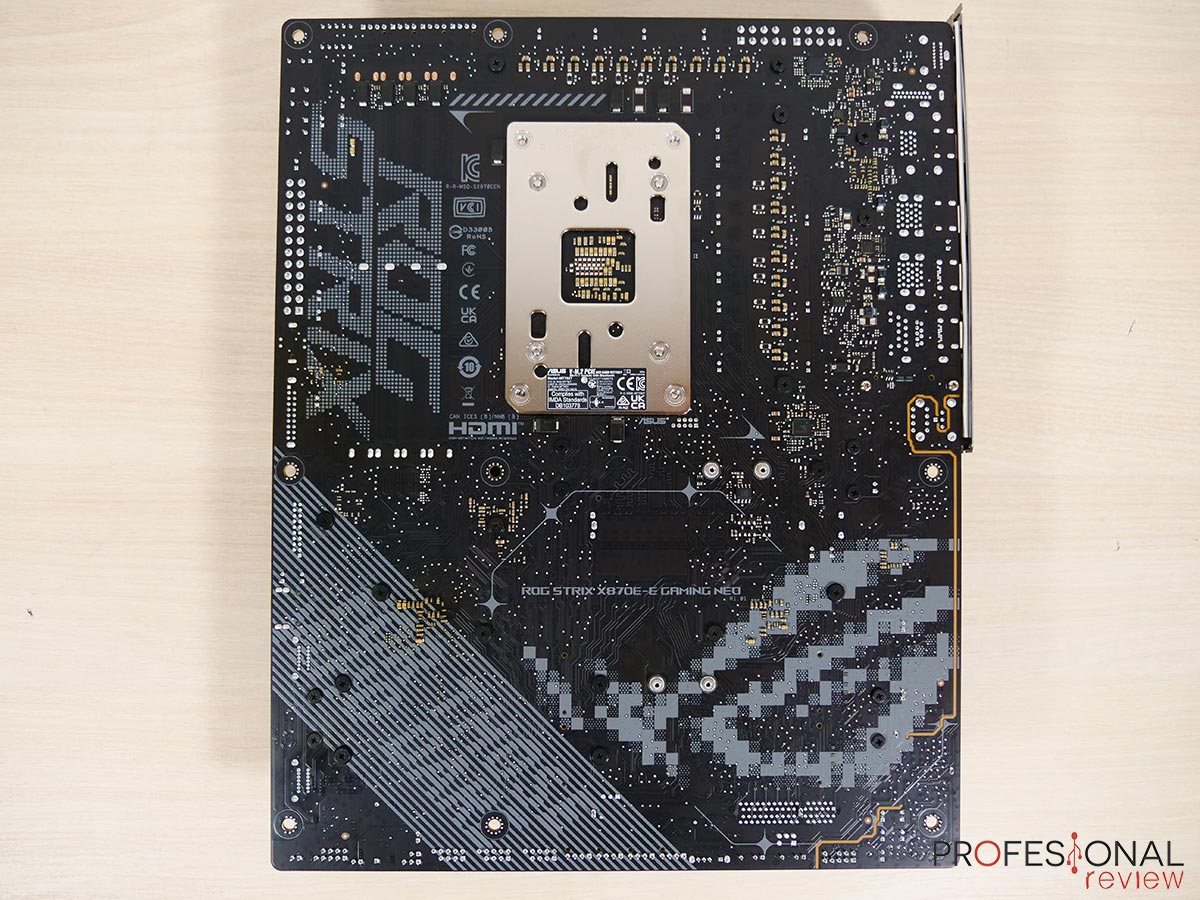

En la parte inferior no tenemos armaduras de protección más allá de la propia cobertura de la PCB y el backplate del socket.

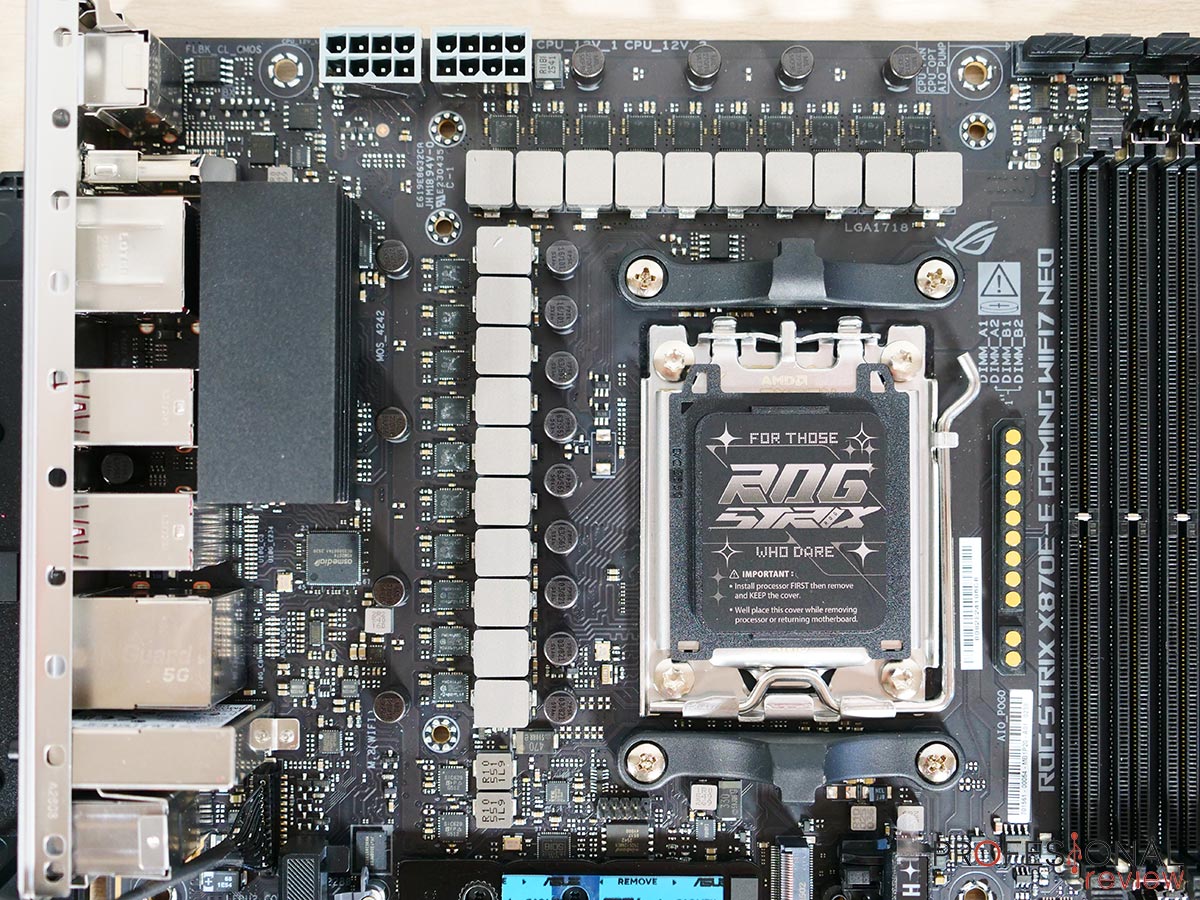

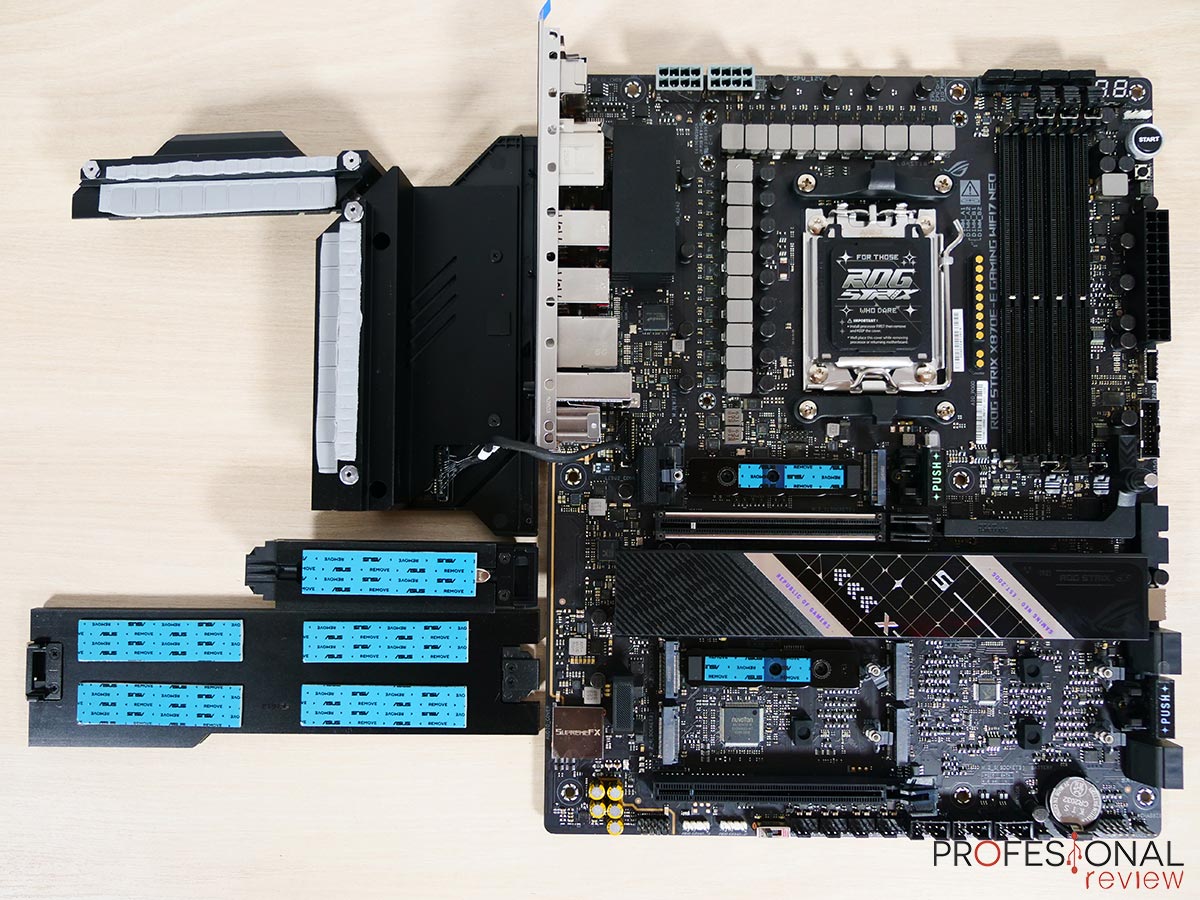

La ASUS ROG Strix X870E-E Gaming WIFI7 NEO cuenta en principio con el mismo VRM que la versión previa, el cual se divide en las habituales 2 zonas refrigeradas pasivamente.
Tenemos una configuración de 18 fases principales para Vcore, 2 fases para VSoC y 2 fases para VMisc, las cuales se encuentran alimentadas por dos cabeceras EPS de 8 pines ProCool II en la ubicación clásica.
Todos los MOSFETS DC-DC son unos Infineon PMC41430 de 110A de capacidad nominal, iguales a los que equipa la impresionante placa Crosshair X870E Glacial, así que hablamos de palabras mayores. Todo el sistema está gestionado digitalmente por una EPU DIGI+ ASP2205
La fase de filtrado de señal consta de 22 chokes con encapsulado de metal MicroFine Alloy, sumando una línea de condensadores premium 10K Black para que la corriente legue en perfectas condiciones a la CPU.

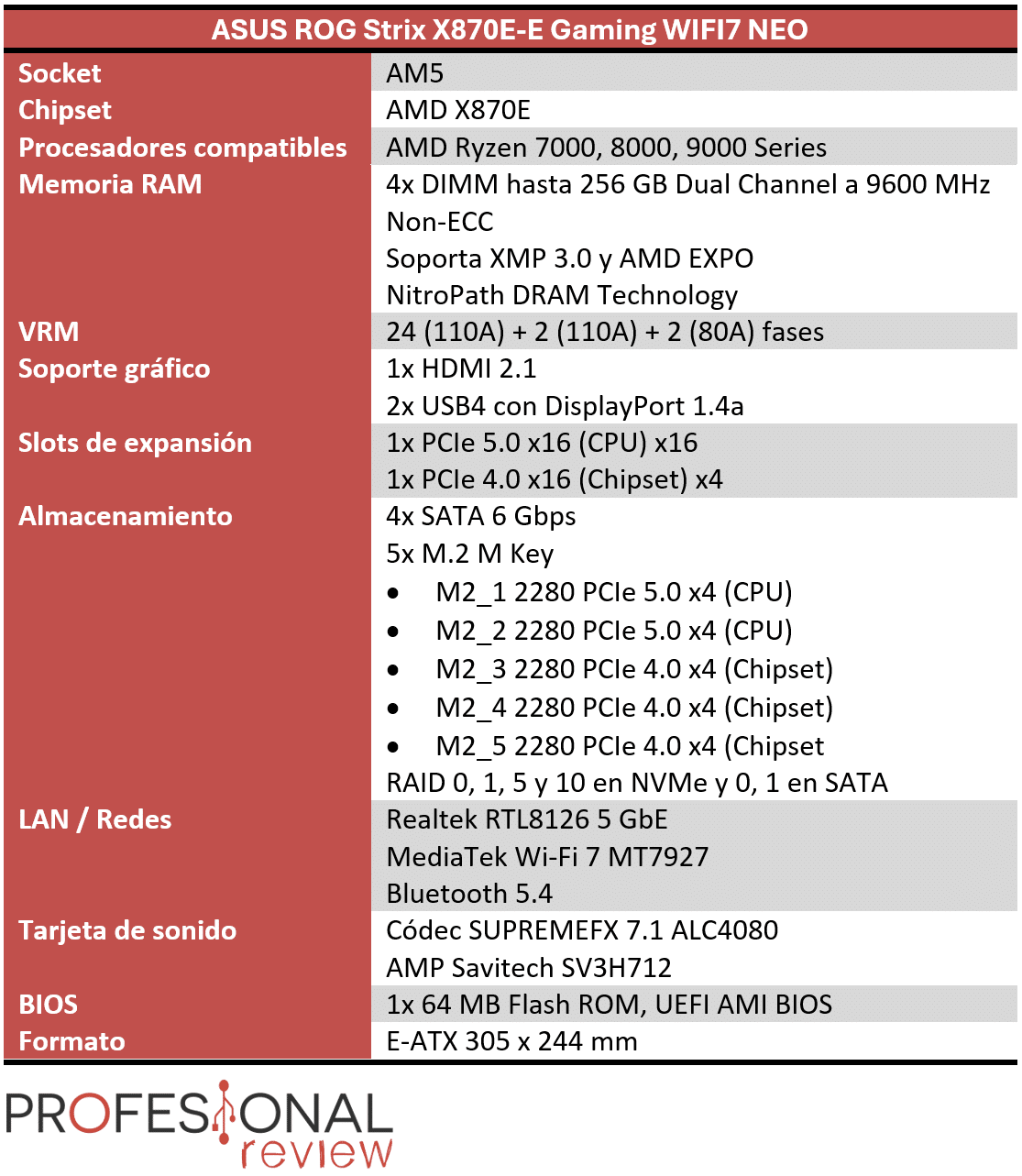

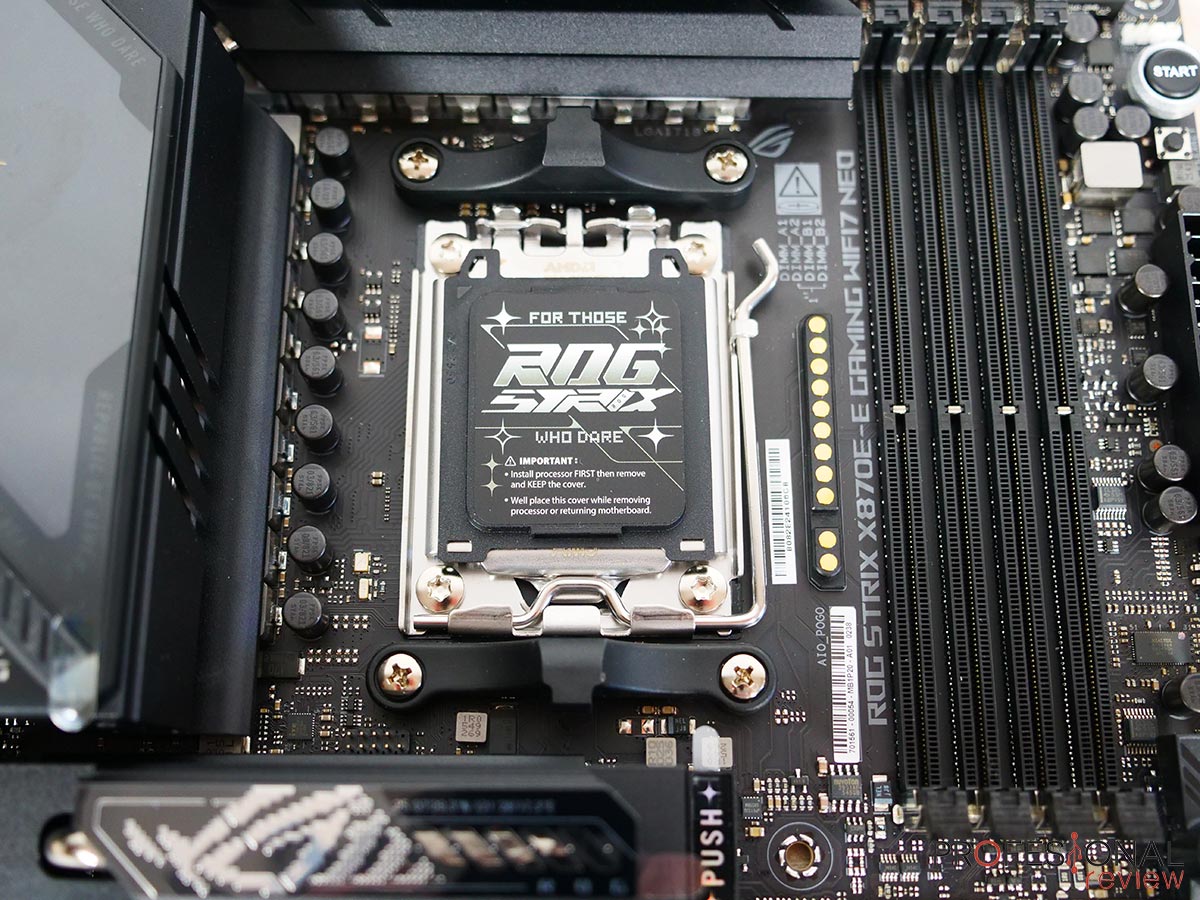

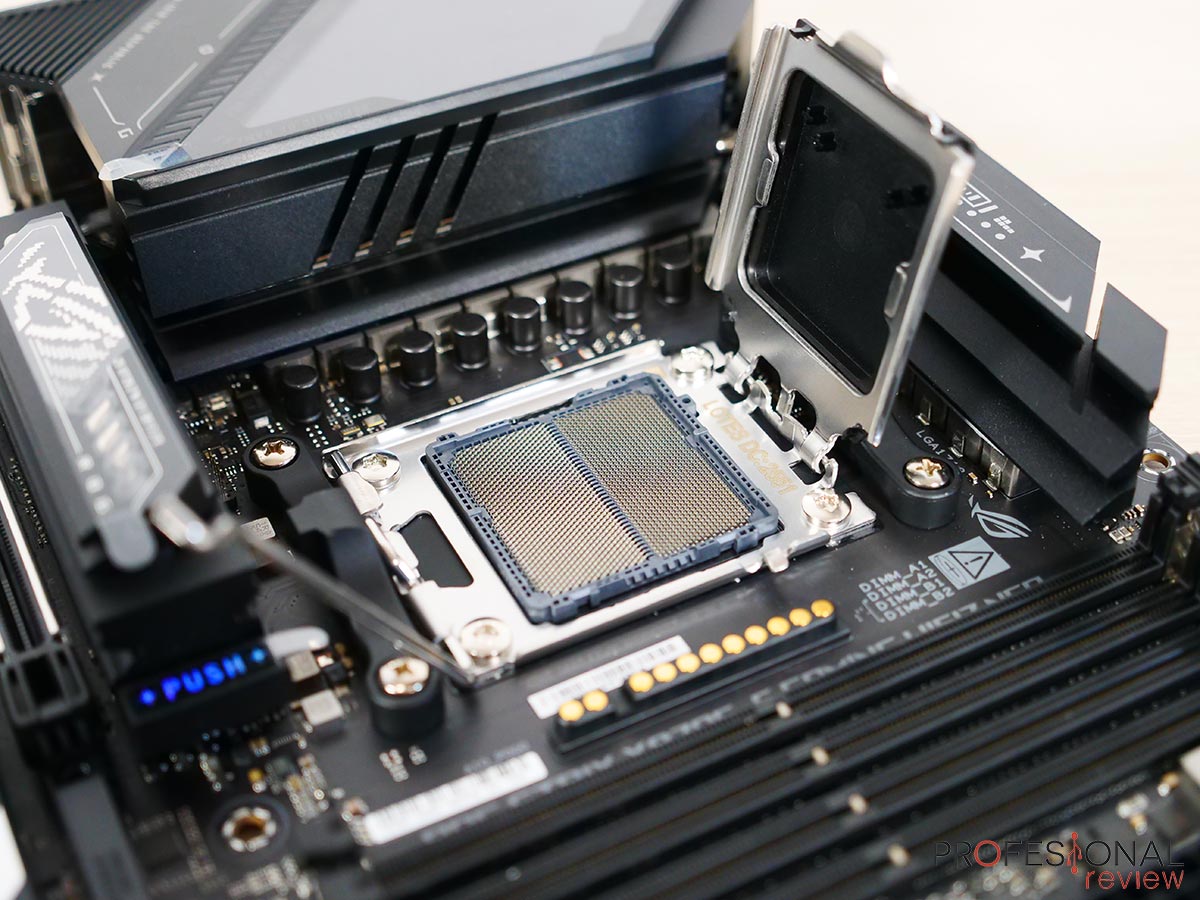

ASUS ROG Strix X870E-E Gaming WIFI7 NEO utiliza el socket AM5 y sistema de conexión LGA para las CPU AMD Ryzen 7000, 8000 y 9000 actuales y soporte futuro.
El chipset X870E está formado por dos chips Promontory 21 refrigerados pasivamente con bloques independientes. En total la plataforma suma 44 Lanes útiles y 4 adicionales para la comunicación entre chipsets y CPU.
El reparto de carriles útiles consiste en 24 carriles PCIe 5.0 por parte de la CPU, a los cuales se suman 20 del chipset, utilizando controladores de refuerzo para USB4, por ejemplo.
La capacidad y velocidad de memoria RAM se han mejorado en esta nueva versión. Tenemos 4 ranuras DIMM para un máximo de 256 GB de capacidad.
Asus también implementa su tecnología NitroPath DRAM en este modelo, soportando 400 MT/s o más, así como retenciones de slots un 57% más fuertes, para alcanzar frecuencias de hasta 9600 MT/s en OC para las CPU Ryzen 8000 y 8600 MT/s para las Ryzen 9000.
Analizamos el recuento de ranuras y reparto de carriles de la placa ASUS ROG Strix X870E-E Gaming WIFI7 NEO, que es una mejora respecto al modelo anterior.
Empezamos por las ranuras PCIe, de las cuales tenemos 2 unidades en formato x16, que funcionan de la siguiente forma:

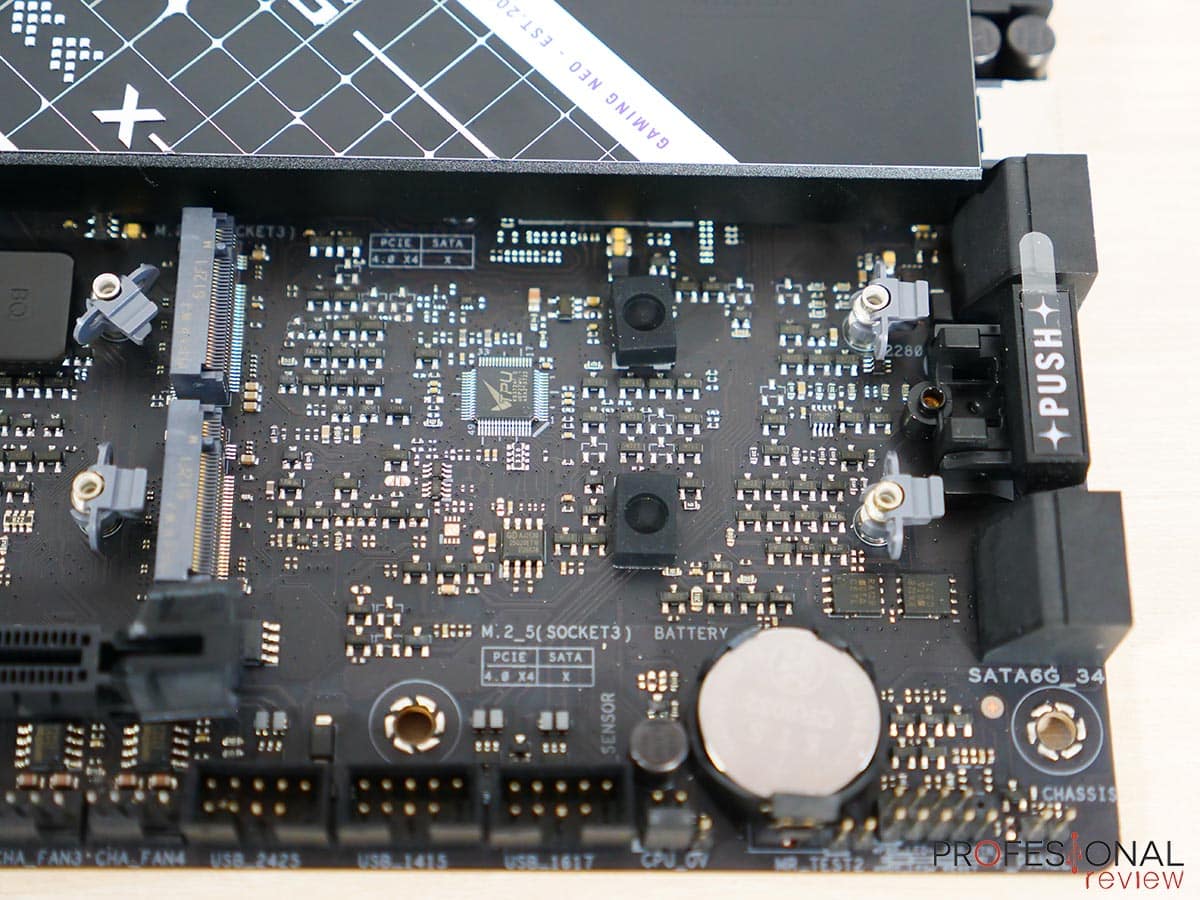

Seguimos ahora con las ranuras M.2, de las cuales tenemos 5 unidades, las misma que en la Strix-E anterior, pero mejora repartidas a nivel físico y de carriles.
Estas son las condiciones de funcionamiento de todas las ranuras:
Se suman 4 puertos SATA a 6 Gbps. Tanto los SATA como las ranuras M.2 soportan RAID 0, 1, 5 y 10 mediante AMD RAIDXpert2 Technology.
Respecto a la placa base versión anterior, la diferencia es que M2_2 y M2_3 comparten carriles con PCIEX16(G5), comprometiendo así el uso exclusivo de carriles para la GPU.
Tiene más sentido y utilidad pasar una ranura al chipset y compartir otra con USB4, siendo puertos que normalmente no se usarán simultáneamente, o directamente no se usarán, priorizando M2_2.
La ASUS ROG Strix X870E-E Gaming WIFI7 NEO es bastante contundente en este apartado, siendo a su vez una configuración que ya tenemos en la Strix anterior.

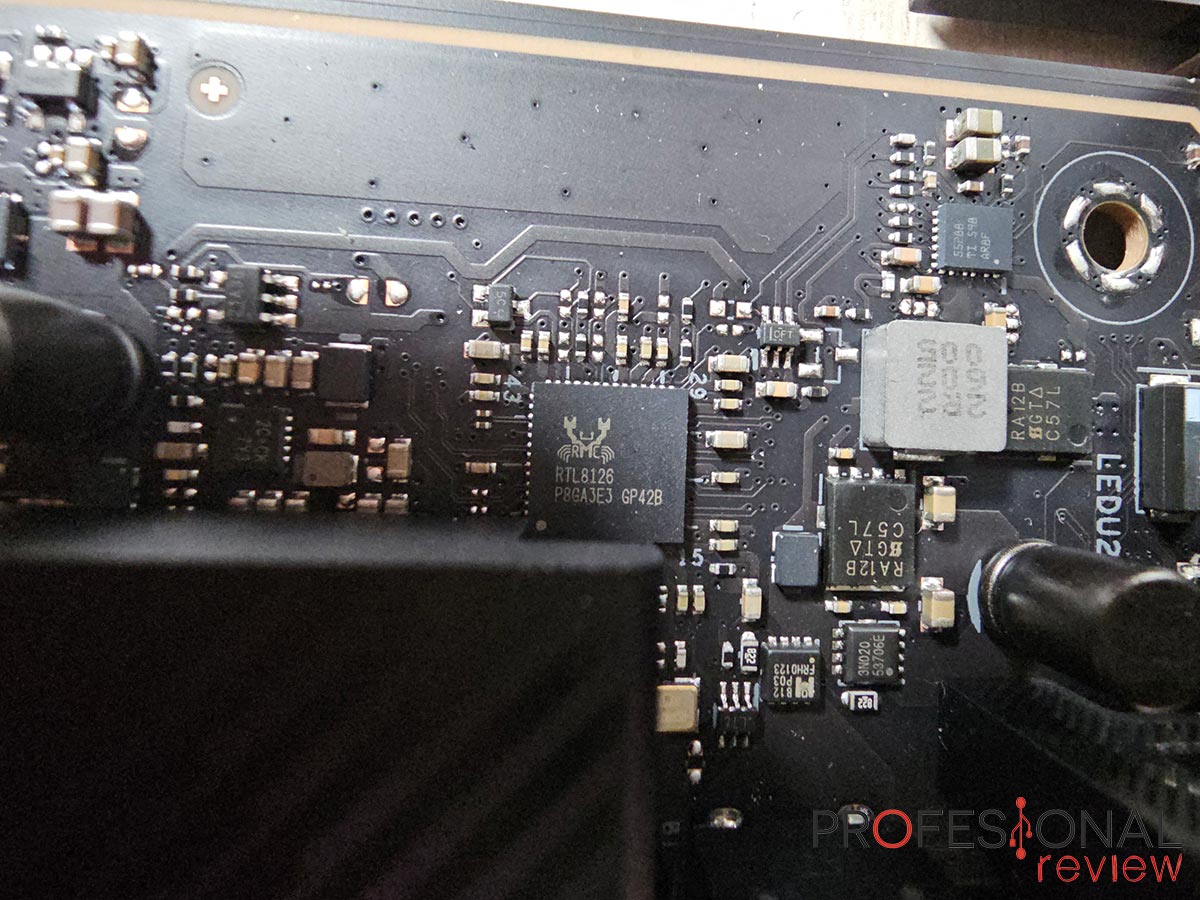

En esta ocasión tenemos 1 puerto RJ-45 que suministran 5 Gbps de ancho de banda, controlador por un chip Realtek RTL8126 situado por encima de la zona de sonido.
Tras el panel de puertos traseros tenemos una tarjeta inalámbrica MediaTek Wi-Fi 7 MT7927 (RZ738), con capacidad de triple banda de, 2,4, 5 y 6 GHz, con canales de 320 MHz, MLO y 4KQAM. Soporta Bluetooth 5.4.

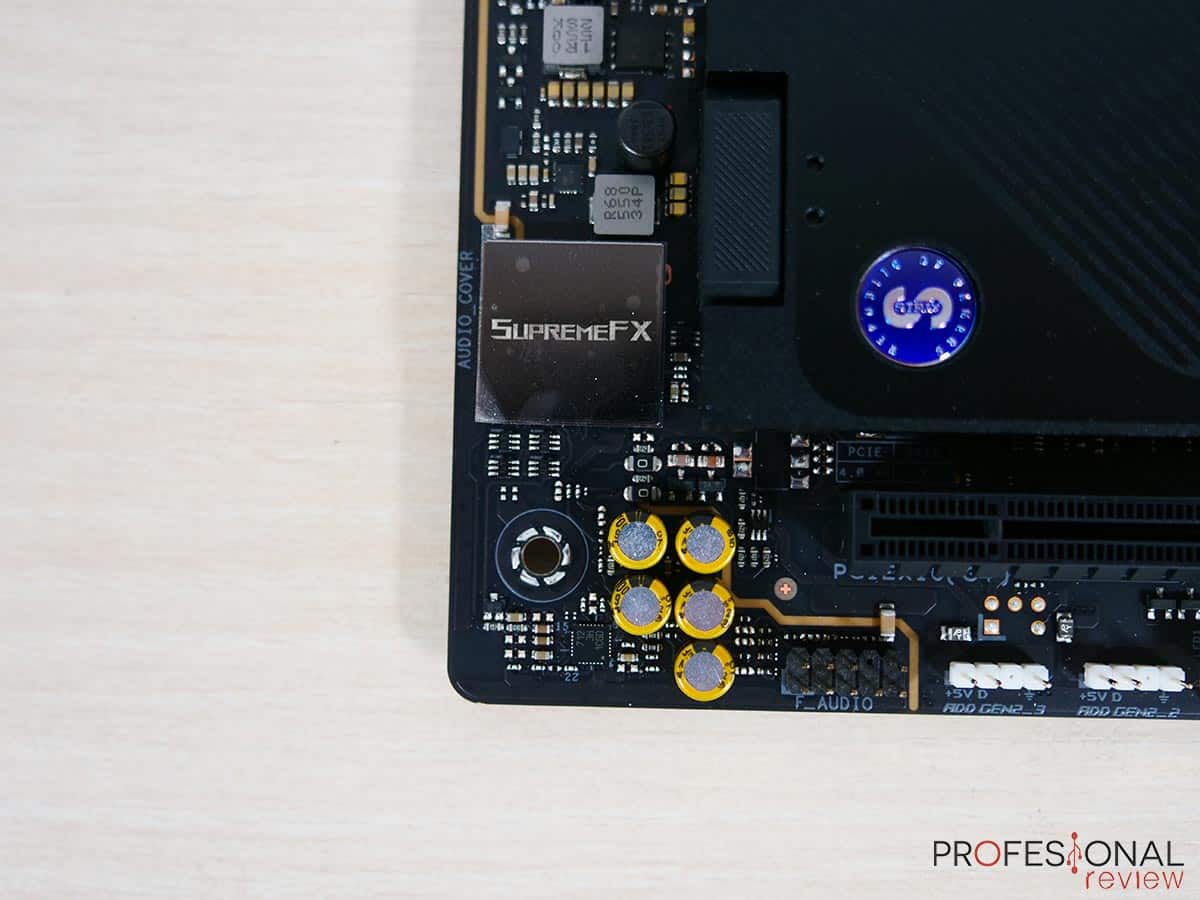

La configuración de sonido se basa en un codec Asus ROG SupremeFX 7.1 ALC4080 que soporta entrada de 110 dB SNR para micrófono y salida de 120 dB SNR en estéreo, hasta 32 bits/384 kHz en los puertos del panel trasero.
Añade un amplificador Savitech SV3H72, soportando LHDC hasta 400 kbps de bitrate a 24 bits/192kHz solo para auriculares que tengan dicho soporte.
Asus menciona que para audio 7.1 debemos utilizar la salida LINE OUT del panel frontal o una interfaz de audio USB. Obviamente podemos usar el S/PDIF también equipado. En todo caso, es un sonido de nivel profesional el de esta placa.
Pasamos a conocer las conexiones traseras y frontales de la ASUS ROG Strix X870E-E Gaming WIFI7 NEO.

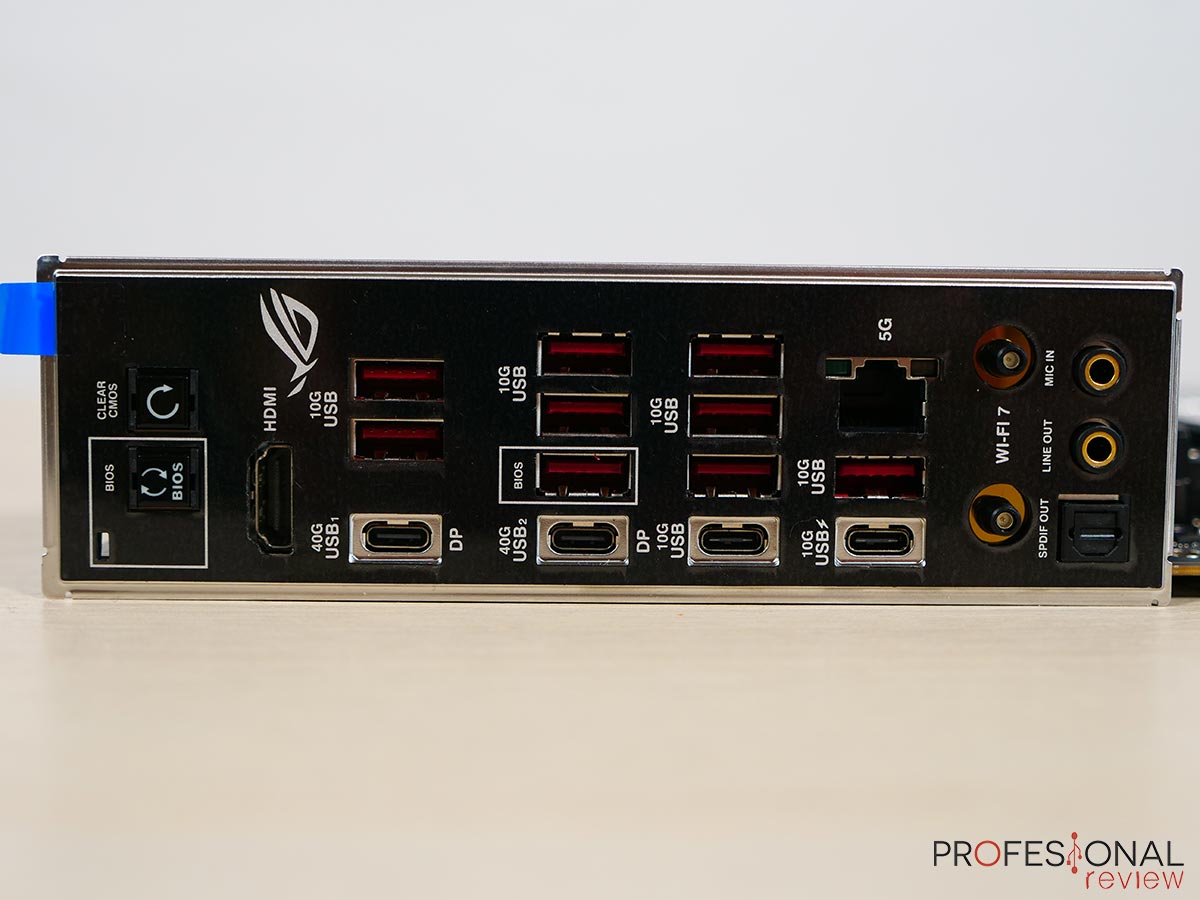

El panel trasero cuenta con:
Contundente cantidad de puertos USB la que tenemos en esta placa con hasta 13 unidades, 2 de ellas USB4 y el resto son todas de 10 Gbps. Esta configuración es la misma que tiene el modelo previo, así que no hay mejoras.
Continuamos con los puertos internos de la placa base:
Tenemos una capacidad frontal que sí se ha ampliado respecto a la anterior placa, sumando 1 USB Gen2x2, y por supuesto el conector AIO Q-Connector para RL exclusivas de ASUS.

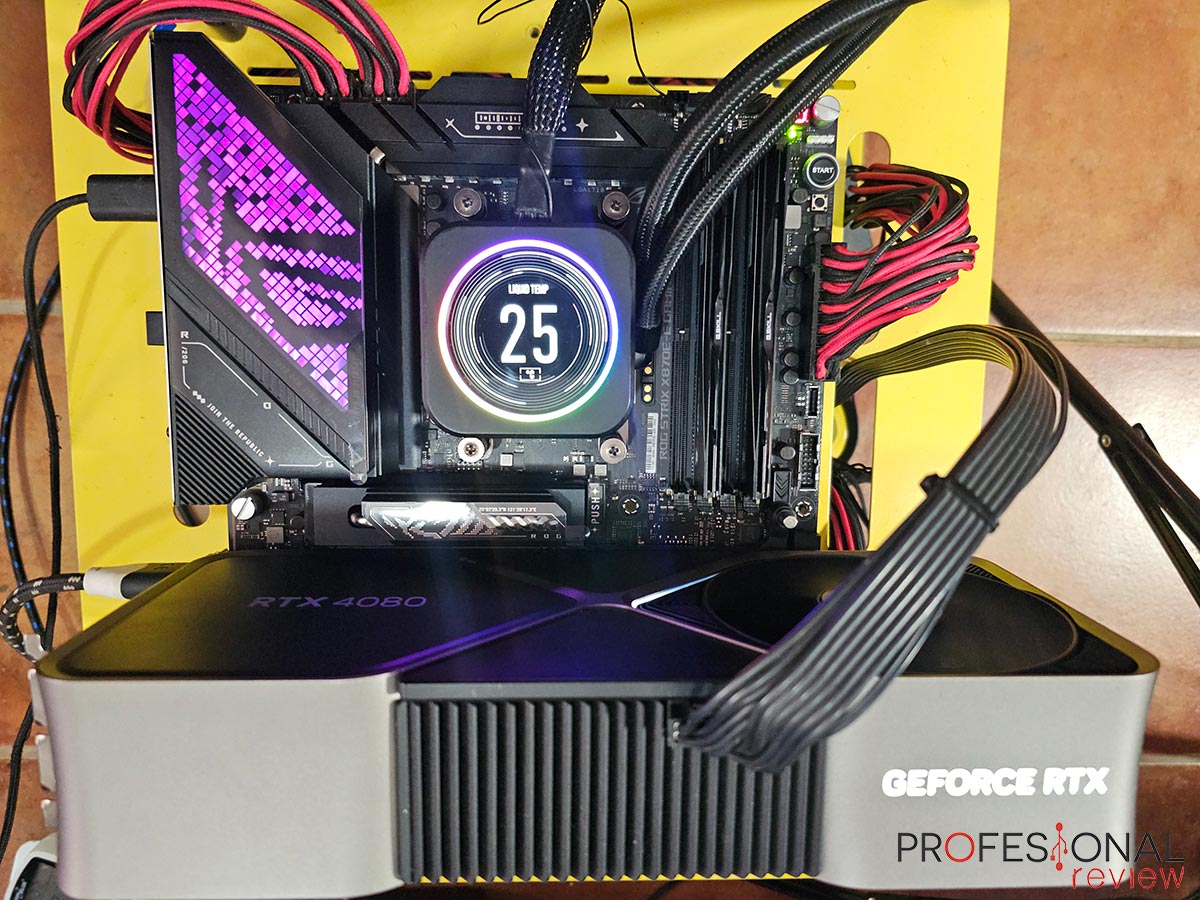

Vamos a evaluar esta placa ASUS ROG Strix X870E-E Gaming WIFI7 NEO con el AMD Ryzen 9 9950X, efectuando test de estrés para el VRM y estabilidad de la placa bajo distintos escenarios. El banco de pruebas se completa con los siguientes elementos:
| BANCO DE PRUEBAS | |
| Procesador: | AMD Ryzen 9 9950X |
| Placa Base: | ASUS ROG Strix X870E-E Gaming WIFI7 NEO |
| Memoria RAM: | 32 GB G.Skill RGB DDR5 6000MHz |
| Disipador | Corsair H150i ELITE LCD |
| Disco Duro | SSD NVMe |
| Tarjeta Gráfica | Nvidia RTX 4080 |
| Fuente de Alimentación | Corsair RM1000 |

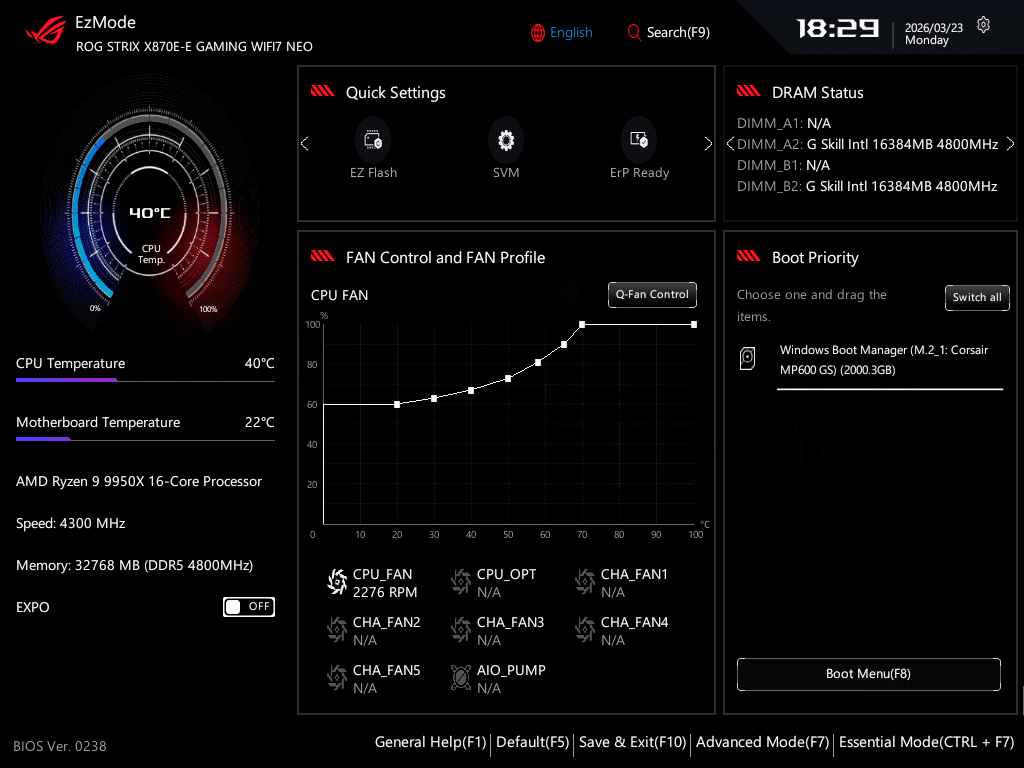

Estamos utilizando la BIOS en su versión 0238, que ya cuenta con el último diseño de la interfaz gráfica, beneficiada por los 64 MB de capacidad del chip CMOS.
De esta forma se añaden hasta 3 modos de visualización, en este caso con fondo negro. El modo EZ todos los conocemos, pero en esta versión prácticamente se limita a dar información al usuario y acceso a otras opciones.
Es el modo Esencial donde sí podemos configurar los parámetros principales del sistema como son AI Overclock Tuner, frecuencia FCLK, opciones de overclocking como Curve Optimizer o PBO, modo GPU Boost o perfil optimizado para CPU X3D, además de la configuración de RAM.
En el modo avanzado tenemos todo el grueso de opciones de configuración, además de la gestión de ranuras y demás opciones de la placa. ASUS Enhanced Memory Profile es un modo optimizado para potenciar el rendimiento de módulos de RAM.
El controlador de la tarjeta WIFI ya está integrado en la placa, algo importante para nuevos usuarios que se encontrarán con que Windows no detecta LAN ni WIFI al ser modelos muy actuales, y por tanto, no puede descargar drivers.
Realizaremos un test de estrés a la CPU en su configuración de stock y sin tocar el voltaje asignado por defecto. Recogemos temperaturas en superficie con cámara térmica y mediante sensor desde HWiNFO.
| ASUS ROG Strix X870E-E Gaming WIFI7 NEO | ||
| Reposo | Full | |
| CPU | 40ºC | 95ºC |
| Placa (sensor) | 31ºC | 34ºC |
| Chipset (P1/P2) | 55/61ºC | 57/64ºC |
| VRM (sensor) | 40ºC | 72ºC |
| VRM (exterior) | 33ºC | 70ºC |
Las temperaturas han sido tomadas con la CU en modo PBO, llevando la potencia a su máximo, para así ver el comportamiento del VRM “un poco más estresado”.
Las temperaturas resultan un poco más altas que las vistas en la placa ASUS Crosshair, algo esperamos en un modelo inferior, aunque la capacidad de los MOSFETS está fuera de toda duda tanto en temperaturas como estabilidad.

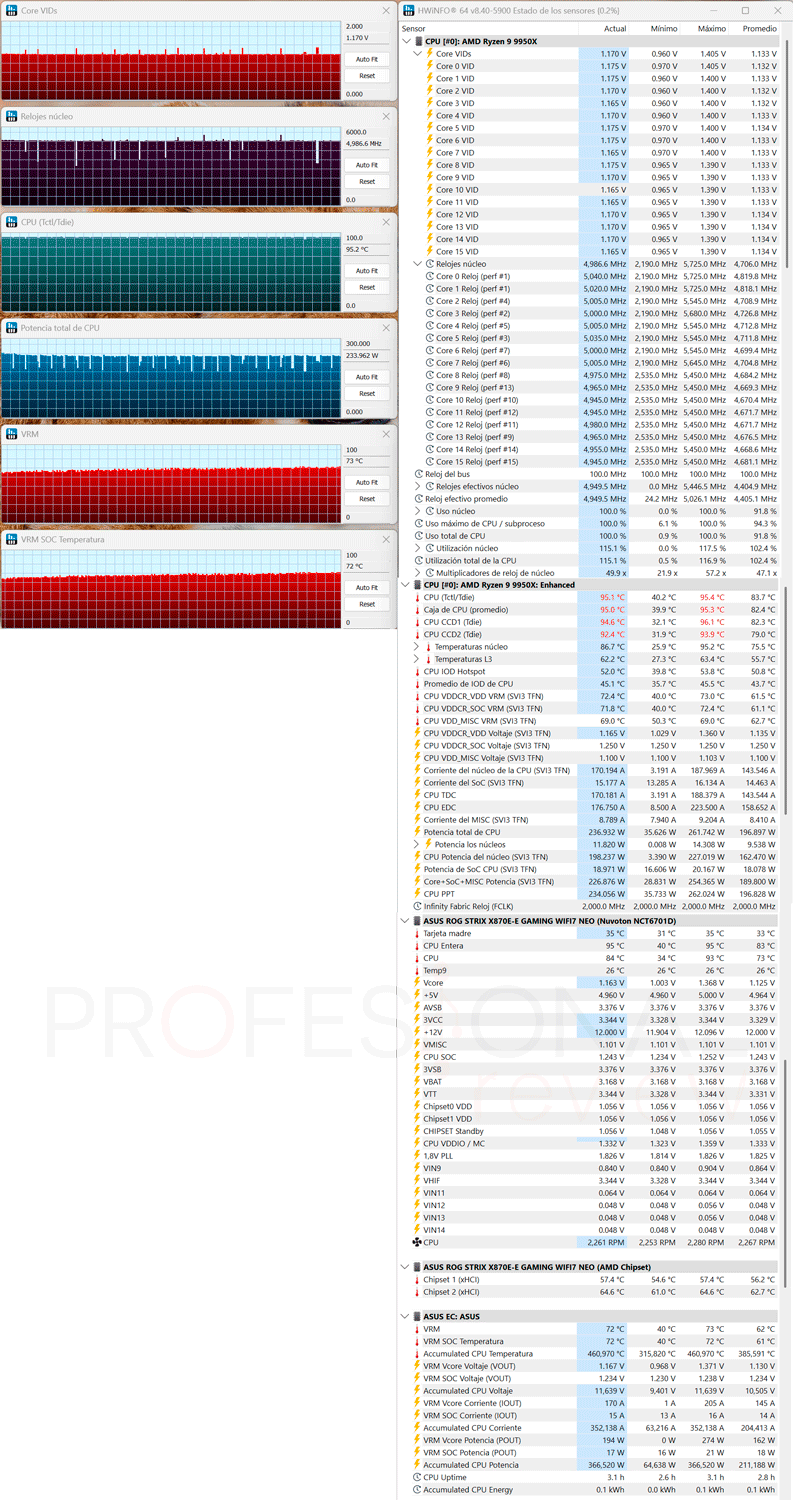

Hemos hecho una primera verificación de comportamiento con el AMD Ryzen 9 9950X en su configuración de stock, operando a 4,737 GHz @1,110V de media en todos los núcleos, consumiendo 200W a 82ºC.
Cuando activamos PBO 2, vemos que los núcleos suben a 4,960 GHz @1,173V de media en todos los núcleos, elevando el consumo a 235W y la temperatura a 95ºC.

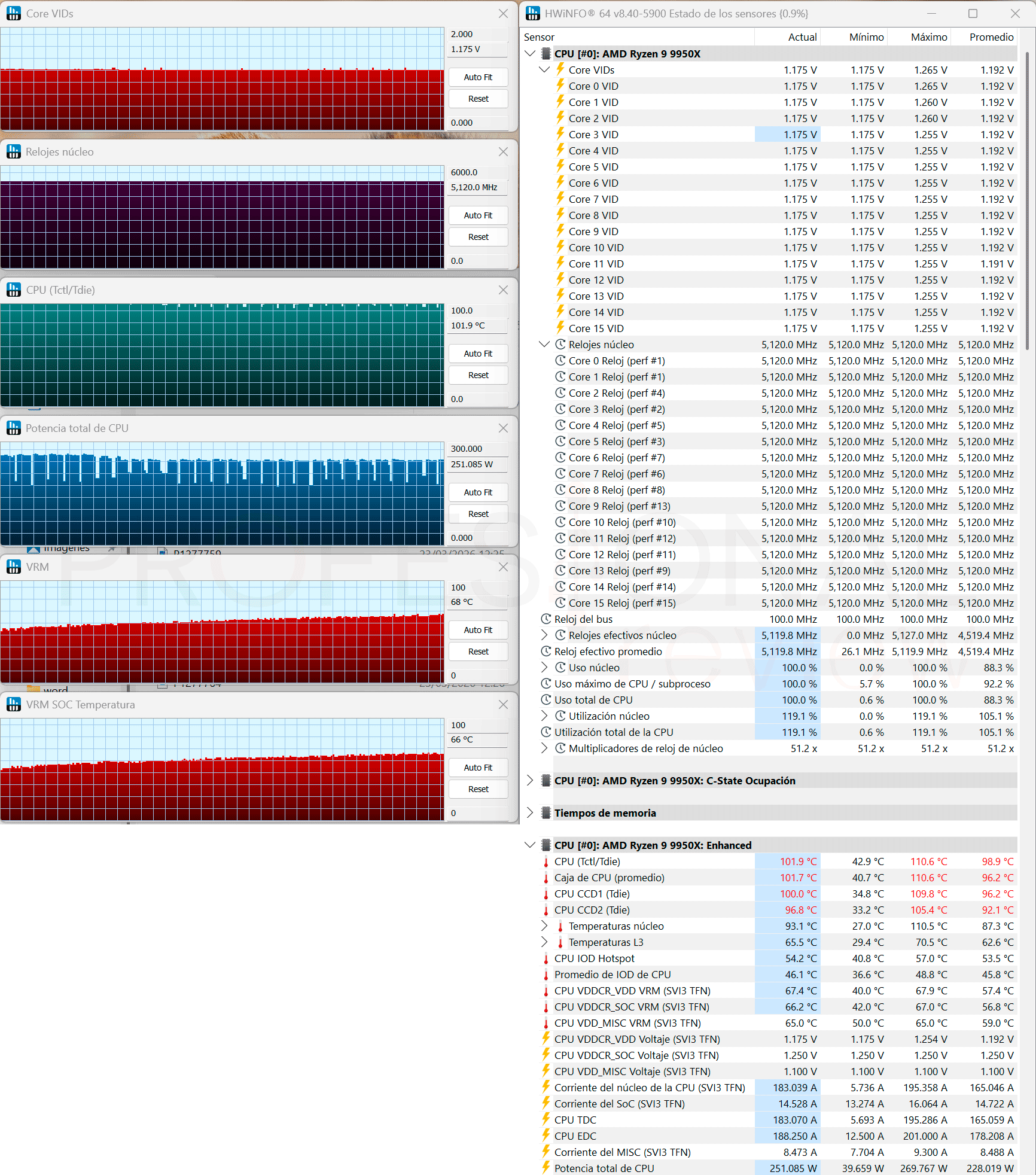

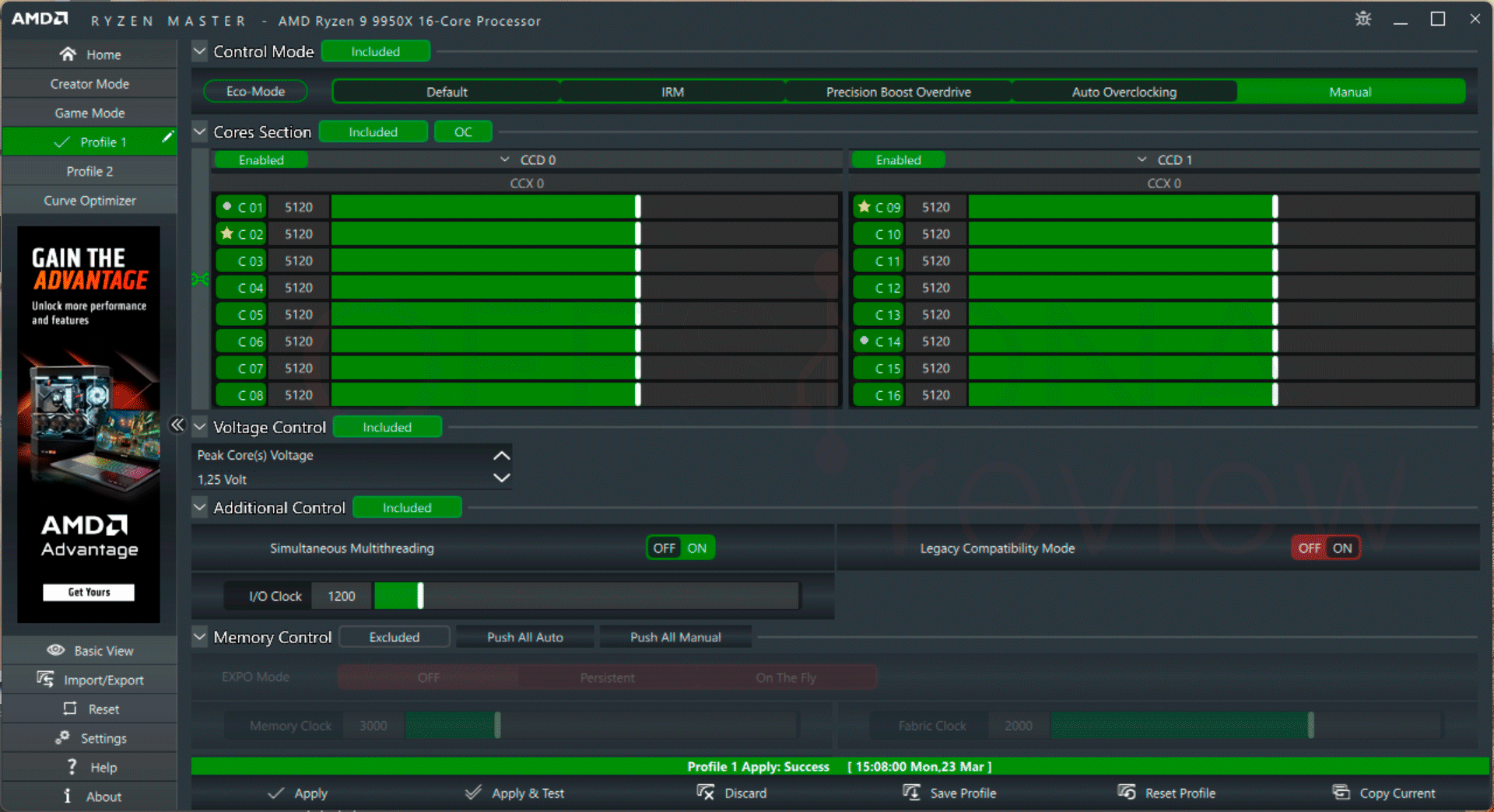

Verificamos la estabilidad de la CPU bajo una configuración manual de 5,120 GHz@1,175V efectivos en todos los núcleos, comprobando que puede soportar un proceso de estrés continuo, aunque la temperatura sube a 100ºC y el consumo a 250W.
Son unas cifras exigentes, pero buenas en comparación con lo que hemos visto en otras placas, donde debíamos subir el voltaje por encima de 1,20V para que la CPU fuese estable a esta frecuencia, lo cual habla muy bien del VRM.
Esta placa se suma a la lista de actualizaciones que está haciendo Asus para añadir mejoras en el comportamiento, soporte y conectividad de la plataforma X670E, siendo uno de los principales exponentes de la lista de gama alta a precio accesible.
Y es que el salto que debemos dar hasta las Crosshair es bastante grande a nivel económico, pero esta ROG Strix cuenta con unas especificaciones impresionantes, comenzando por su VRM con 22 fases de 110A que se han comportado de maravilla en overclocking y PBO.
Un apartado que valorarán los usuarios entusiastas que deseen instalar mucho almacenamiento es el reparto de carriles PCIe, mejor llevado a cabo en este moldeo frente a la versión normal, sin compartir la ranura de GPU. Tenemos nada menos que 5 ranuras M.2 y 2 PCIe.
Te recomendamos la lectura de nuestra guía sobre las mejores placas base del mercado
La conectividad periférica es igualmente completa, con 2 USB4, WiFi 7, LAN 5Gbps y gran cantidad de puertos USB, incluso con USB-C trasero compatible con PD de 30W y doble USB Gen2x2 frontal, uno más que la versión anterior.
El apartado de BIOS y opciones es excelente, con el nuevo diseño y aumento de capacidad a 64MB, tenemos nuevas funciones y apartados para mejorar la experiencia de control.
La estética también ha sido pulida tanto en aspecto como DIY, añadiendo botón de desbloqueo para la ranura PCIe, una mejor distribución de ranuras, botones onboard y traseros, además de RGB.
ASUS ROG Strix X870E-E Gaming WIFI7 NEO debería estar a un precio en torno a los 350-370€, es decir, igual o por encima del modelo anterior, pero con poca diferencia al no tener novedades notables.
Sin duda, esta placa está orientada a usuarios entusiastas que buscan una placa AM5 duradera, con múltiples SSD y alto rendimiento sostenido. Es ideal para creadores de contenido y gaming por su grado de personalización.
| VENTAJAS | INCONVENIENTES |
| REPARTO DE LANES PCIE MEJOR OPTIMIZADO | PRECIO ALTO |
| VRM DE 110A MUY ESTABLE | SIN MEJORAS EN PUERTOS TRASEROS |
| SOPORTE DE RAM MEJORADO A 9600 MT/S | NO HAY GRANDES MEJORAS RESPECTO AL MODELO ANTERIOR |
| BIOS MÁS COMPLETA | |
| 5 RANURAS M.2 + 2 PCIE | |
| 13+12 PUERTOS USB TRASEROS + FRONTALES | |
| LAN 5 G+WIFI7 |
