Creó una placa base en menos de 6 meses para lograr compatibilidad con Linux y DOOM, pero M8SBC-486 ha logrado mucho más

Un entusiasta de la electrónica y de lo retro ha conseguido diseñas y fabricar una placa base desde cero para un procesador Intel 486, la M8SBC-486, que ha logrado mucho más de lo que se esperaba en un primer momento.

M8SBC-486: una placa que ha conseguido mucho más de lo esperado

El proyecto, bautizado como M8SBC-486, nació con una meta clara y casi espiritual para cualquier modder: conseguir una máquina capaz de ejecutar Linux y DOOM. Sin embargo, al llegar al pasado 14 de enero de 2026, los resultados han superado con creces las expectativas iniciales.

Además de los objetivos originales, la placa es capaz de mover con soltura varias versiones de DOS, un Windows 3.1 (aunque con ciertos matices) y clásicos imperecederos como Prince of Persia y Wolfenstein 3D. Lo más impresionante es el tiempo récord de desarrollo. La investigación del usuario comenzó en abril del año pasado y el trabajo físico arrancó en agosto, logrando un sistema funcional en un abrir y cerrar de ojos para lo que suele ser el diseño de hardware.

Para alcanzar esta meta sin tener que realizar una inversión demasiado elevada, Maniek86 tomó algunas decisiones de diseño inteligentes, como implementar el chipset y otros controladores esenciales en una FPGA.

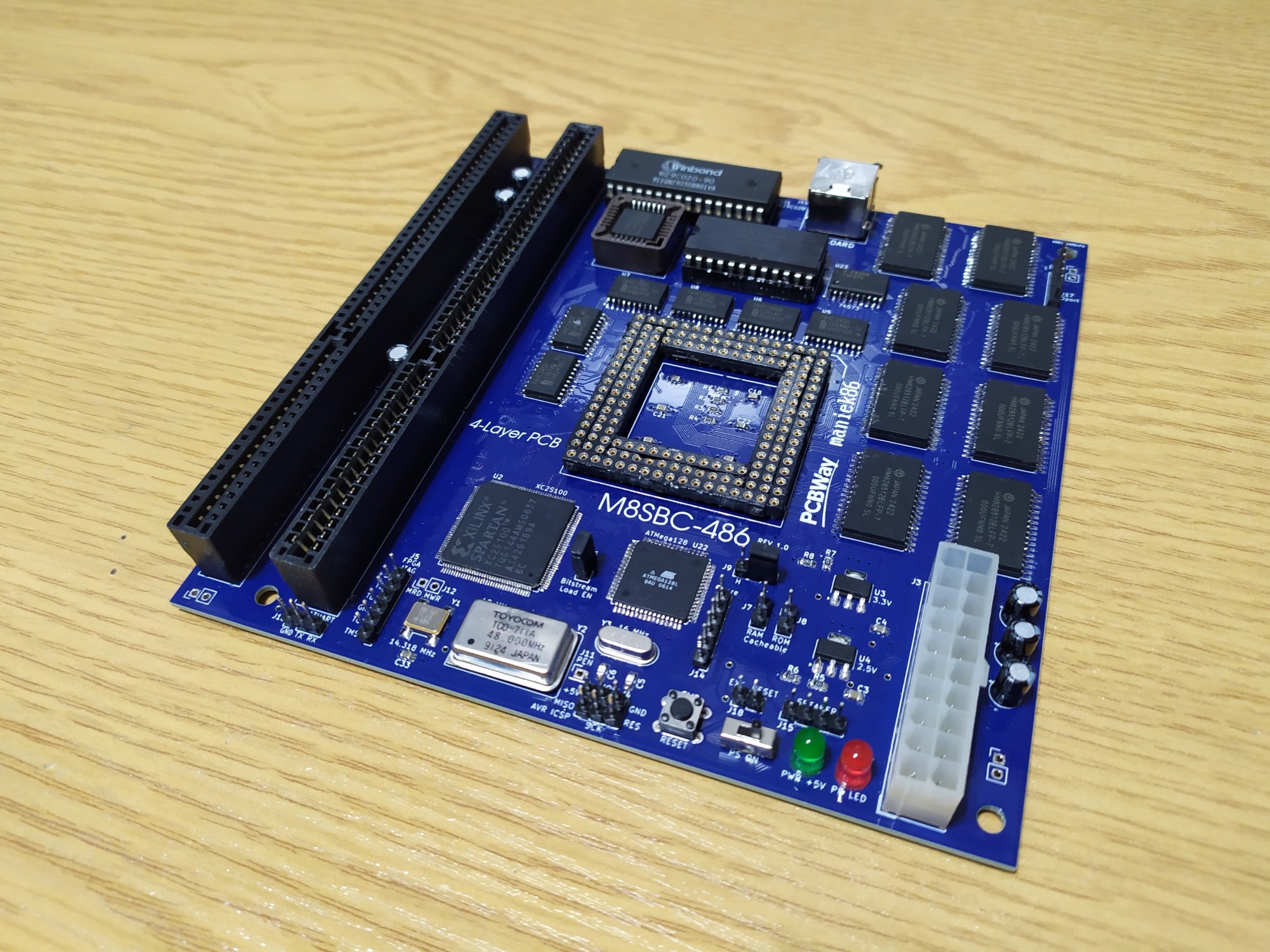

• PCB: Diseño de 4 capas y 150 x 150 mm (más pequeño que el estándar Mini-ITX).
• Procesador: Zócalo PGA-168 para CPUs 486 de 5V.
• Chipset: Implementado en una FPGA Xilinx Spartan II (nombre en clave «Hamster 1»).
• Memoria: 4MB de SRAM.
• Frecuencia: FSB actual a 24 MHz (lo que permite que CPUs DX2 funcionen a 48 MHz).
• Almacenamiento y Control: Controlador PS/2, CMOS RTC y almacenamiento implementados directamente en la FPGA.
• Gestión de sistema: Un ATMega128 se encarga del circuito de reset y de cargar el bitstream.

No obstante, como ocurre con casi todos los proyectos de este tipo, también hay contras a considerar. El creador de esta placa ha querido priorizar la simplicidad para llegar al objetivo, teniendo que sacrificar un segundo PIC y el DMA.

La ausencia de estos dos elementos provocan que pueda haber ciertas limitaciones «importantes». Por ejemplo, a nivel de gráficos, el rendimiento de las GPU es bastante pobre. Además, las tarjetas de sonido son casi al 100% incompatibles. Y otro aspecto es que, aunque cuenta con 16 ranuras 16 bits, muchas tarjetas no funcionarán sin soporte para ISA PnP o DMA.

Te recomendamos las mejores placas bases del mercado.

A pesar de estos baches, el proyecto es totalmente de código abierto. Maniek86 invita a la comunidad a colaborar para crear otros diseños o incluso placas personalizadas para otros procesadores x86. Es un recordatorio de que, mientras las grandes marcas cierran sus ecosistemas, la comunidad sigue apostando por la transparencia y el DIY.
