Review: Gigabyte Z97X-UD5H Black Edition

Z97X-UD5H-BK-00

Hace unos días analizamos la palca base Gigabyte Z97X-UD5H de la gama alta de Gigabyte. Ahora es el momento de irnos su versión mejorada, la Z97X-UD5H Black Edition que se trata de una placa base con formato ATX, una estética muy elegantecompatibilidad con Intel Haswell de cuarta generación, conexiones PCI Express 3.0, conexión dual de red GigaBit, conexiones SATA Express y M.2.

Producto cedido por:

Características técnicas

CARACTERÍSTICAS GIGABYTE Z97X-UD5H BLACK EDITION

CPU

Intel® de procesadores 1150

Chipset

Intel® Z97

Memoria

4 x DDR3 DIMM 32 GB DDR3 a DDR3 3000(O.C.) / 2933(O.C.) / 2800(O.C.) / 2666(O.C.) / 2600(O.C.) / 2500(O.C.) / 2400(O.C.) / 2200(O.C.) / 2133(O.C.) / 2000(O.C.) / 1866(O.C.) / 1800(O.C.) / 1600 / 1333 MHz

Compatible Multi-GPU

1 x PCI Express x16 slot, running at x16 (PCIEX16) * For optimum performance, if only one PCI Express graphics card is to be installed, be sure to install it in the PCIEX16 slot.1 x PCI Express x16 slot, running at x8 (PCIEX8) * The PCIEX8 slot shares bandwidth with the PCIEX16 slot. When the PCIEX8 slot is populated, the PCIEX16 slot will operate at up to x8 mode.1 x PCI Express x16 slot, running at x4 (PCIEX4) * The PCIEX4 slot shares bandwidth with the PCIEX8 and PCIEX16 slots. When the PCIEX4 slot is populated, the PCIEX16 slot will operate at up to x8 mode and the PCIEX8 will operate at up to x4 mode. * When installing a x8 or above card in the PCIEX4 slot, make sure to set PCIE Slot Configuration in BIOS Setup to x4. (Refer to Chapter 2, «BIOS Setup,» «Peripherals,» for more information.) (The PCIEX16, PCIEX8 and PCIEX4 slots conform to PCI Express 3.0 standard.)2 x PCI Express x1 slots (The PCI Express x1 slots conform to PCI Express 2.0 standard.)2 x PCI slotsSupport for 3-Way/2-Way AMD CrossFire™ and 2-Way NVIDIA® SLI™ Technology

Almacenamiento

Chipset: 1 x M.2 PCIe connector (Socket 3, M key, type 2242/2260/2280 SATA & PCIe SSD support) 1 x SATA Express connector 6 x SATA 6Gb/s connectors (SATA3 0~5) (M.2, SATA Express, and SATA3 4/5 connectors can only be used one at a time. The SATA3 4/5 connectors will become unavailable when an M.2 SSD is installed.) Support for RAID 0, RAID 1, RAID 5, and RAID 10 Marvell® 88SE9172 chip: 2 x SATA 6Gb/s connectors (GSATA3 6~7) Support for RAID 0 and RAID 1

USB

Chipset: 4 USB 3.0/2.0 ports (2 ports on the back panel, 2 ports available through the internal USB header) 6 USB 2.0/1.1 ports (2 ports on the back panel, 4 ports available through the internal USB headers) Chipset + Renesas® uPD720210 USB 3.0 Hub: 4 USB 3.0/2.0 ports on the back panel

Red

1 x Qualcomm® Atheros Killer E2201 LAN chip (10/100/1000 Mbit) (LAN1) 1 x Intel® GbE LAN phy (10/100/1000 Mbit) (LAN2)

Bluetooth No.
Audio Realtek® ALC1150 codec High Definition Audio 2/4/5.1/7.1-channel Support for S/PDIF Out
Conexion WIfi No.
Formato. Formato ATX: 30.5cm x 24.4cm
BIOS Dual BIOS.

Principales mejoras del chipset Z97 a su antecesor Z87

chip-z97-mejoras

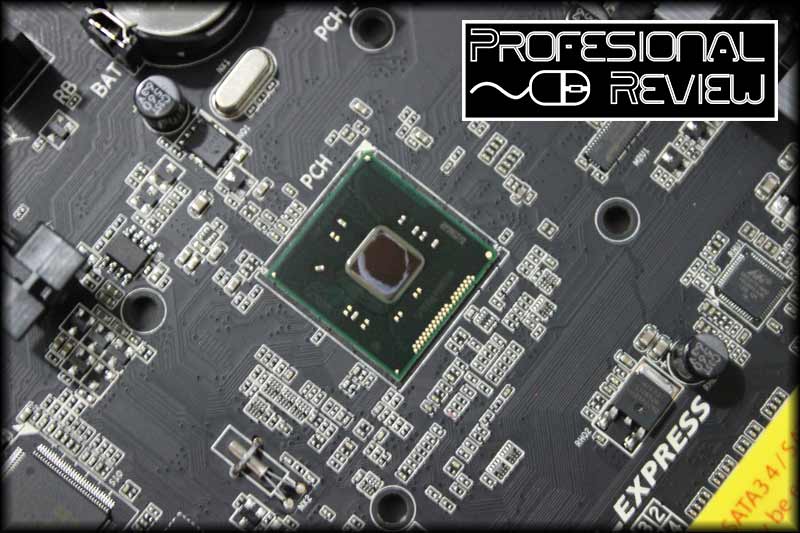

Apenas existen diferencias entre el chipset Z87 y el Z97 sobre el papel. Tenemos pocas como la incorporación del bloque SATA Express con 10 Gb/s de ancho de banda (40% más rápido) comparándolo con los 6Gb/s de los clásicos SATA 3. ¿Cómo existe tanta mejora? Se debe a que han cogido uno o dos de los carriles de PCI Express, así que mucho ojo a la hora de hacer configuraciones duales o con varias tarjetas gráficas. Una de las mejoras más importantes es la incorporación de la conexión M.2 con soporte NGFF de manera nativa, reemplazando así los bien acogidos puertos mSATA. Esta tecnología es el futuro de la informática, ya que nos va a permitir conectar dispositivos de almacenamientos grandes, rápidos y sin ocupar sitios en nuestra caja. Durante este año y 2015 veremos el aumento de ventas de esta conexión. Ya por último, vemos la posibilidad de realizar overclock a las memorias RAM hasta los 3300 mh. Bueno, esto hace llegar al límite de mhz que podemos alcanzar con las memorias DDR3.

Preguntas más frecuentes a tener en cuenta

– Mi disipador es compatible con el socket 1155 y 1556. ¿Lo es con el socket 1150? Sí, hemos testado diferentes placas bases y todas llevan los mismos agujeros que en los socket 1155 y 1156. – ¿Mi fuente de alimentación es compatible con Intel Haswell o Intel Devil Canyon/Haswell Refresh? No existen fuentes de alimentación con certificaciones Haswell. La mayoría de los fabricantes ya han sacado el listado de fuentes compatibles: Antec, Corsair, Enermax, Nox, Aerocool/Tacens y Thermaltake. Dando un 98% de compatibilidad absoluta.

Gigabyte Z97X-UD5H Black Edition

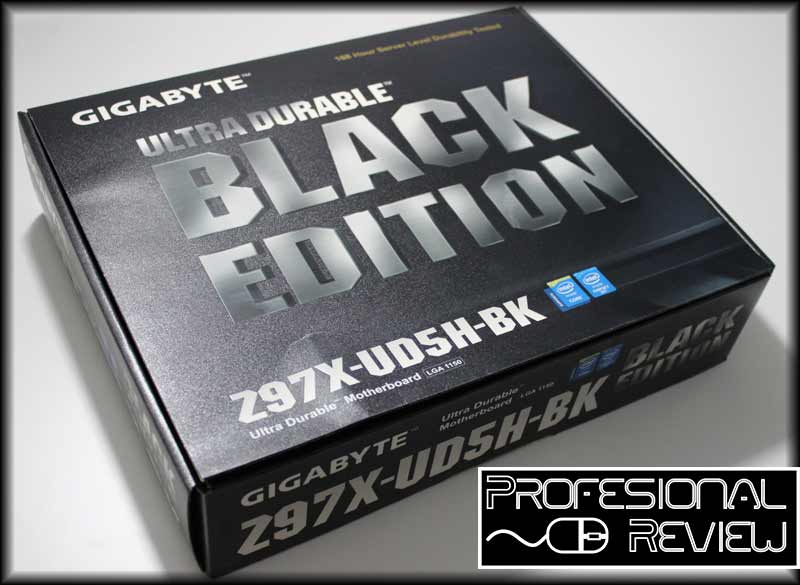

Es la primera placa base edición «Black Edition» que tengo entre manos y ya veo que su presentación es diferente al resto de placas bases de Gigabyte. Tenemos una presentación simple y que predomina el color negro. En la parte trasera nos informa de todas las especificaciones y tecnologías de la Gigabyte Z97-UD5H-BK. También cuenta con una ventana que nos permite ver la placa base desde un protector de plástico.

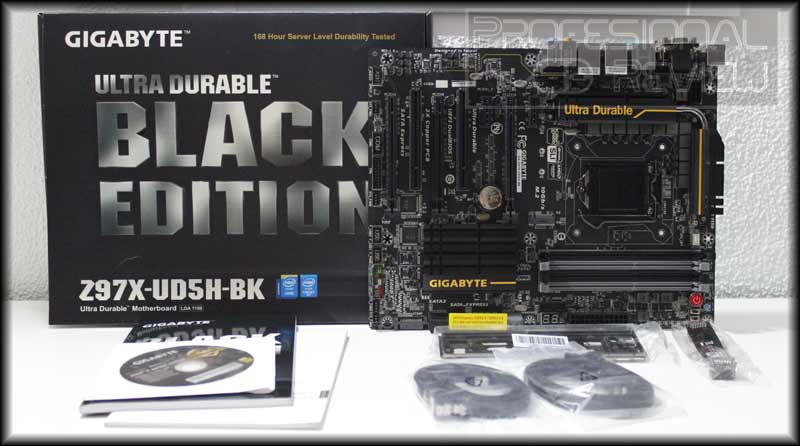

Una vez abrimos la caja, el bundle está compuesto por:

  • Placa Base Gigabyte Z97-UD5H-BK
  • Manual de instrucciones
  • Guía Rápida.
  • Cableado SATA.
  • Chapita trasera
  • Puente SLI
  • Pegatinas

Z97X-UD5H-BK-05

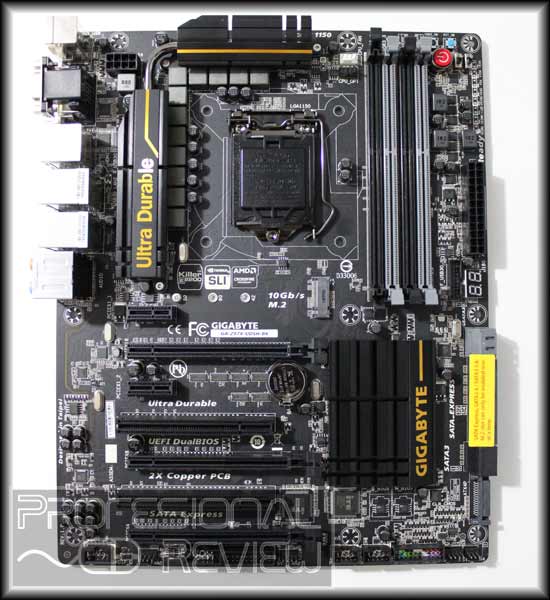

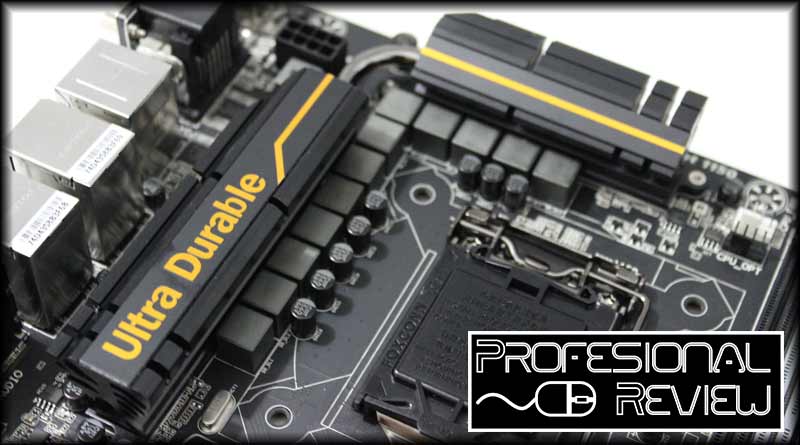

Como podemos apreciar en la siguiente imagen predomina el color negro en el PCB y leves pinceladas doradas en el color de la serigrafia de los disipadores. Un aspecto extraordinario para un un tamaño estándar ATX 30.5cm x 24.4cm.

Z97X-UD5H-BK-06 Z97X-UD5H-BK-07

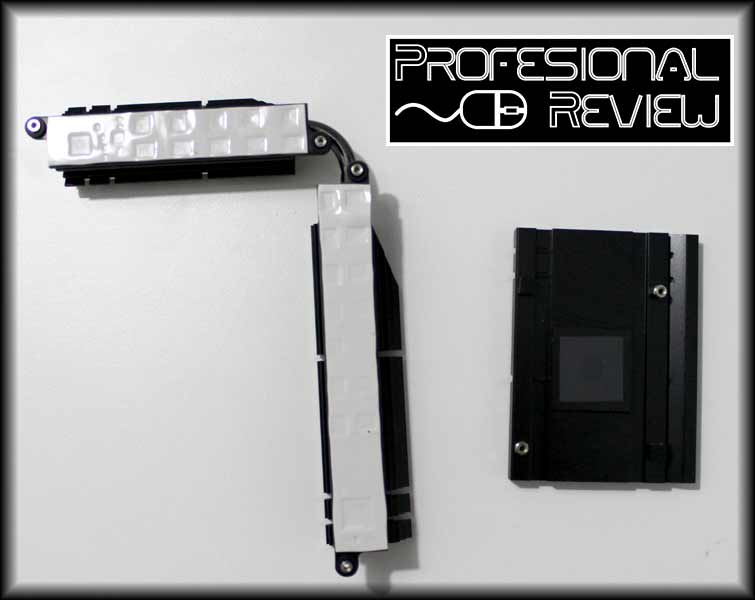

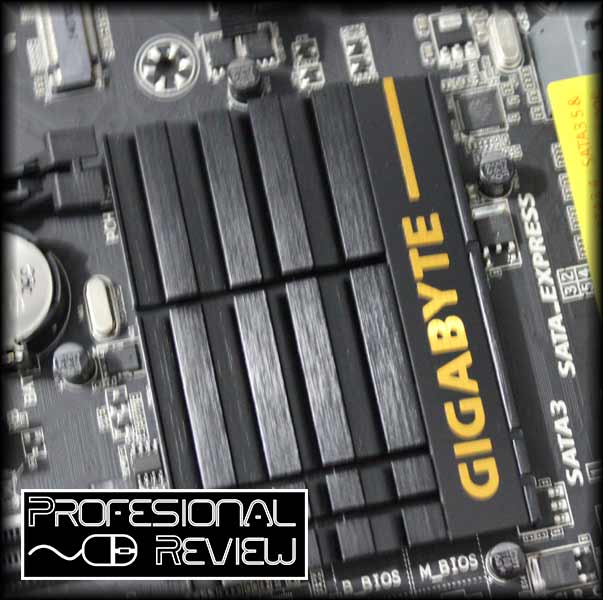

La disipación es de lo mejor que nos podemos encontrar. 100% pasiva y deja siempre en frío el resto del equipo.

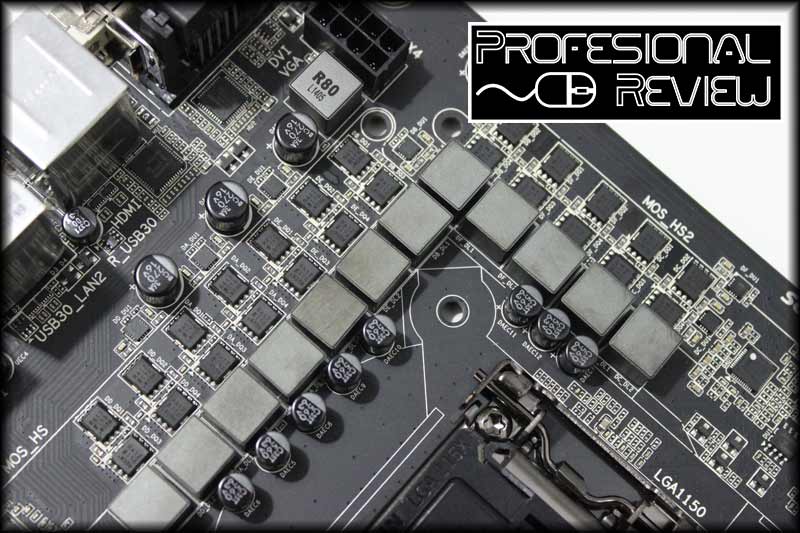

Diseñada con 12 fases de alimentación, un PCB de doble capa, condensadores 10K con 10.000 horas de funcionamiento a 105ºC y un socket con pines chapados en oro. Para ayudar a controlar con una mejor eficiencia cuenta con los administradores y reguladores de voltaje 3570A y 3598. Pocas placas bases pueden avalarse mejor que esta.

Z97X-UD5H-BK-13

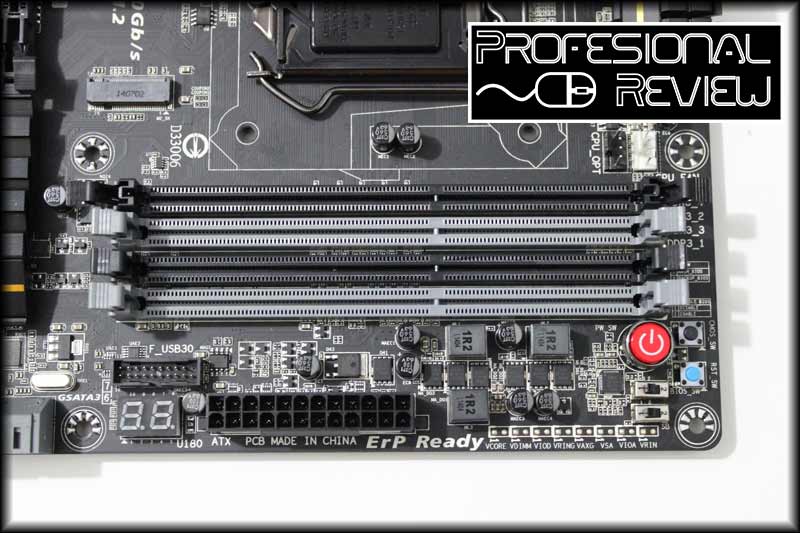

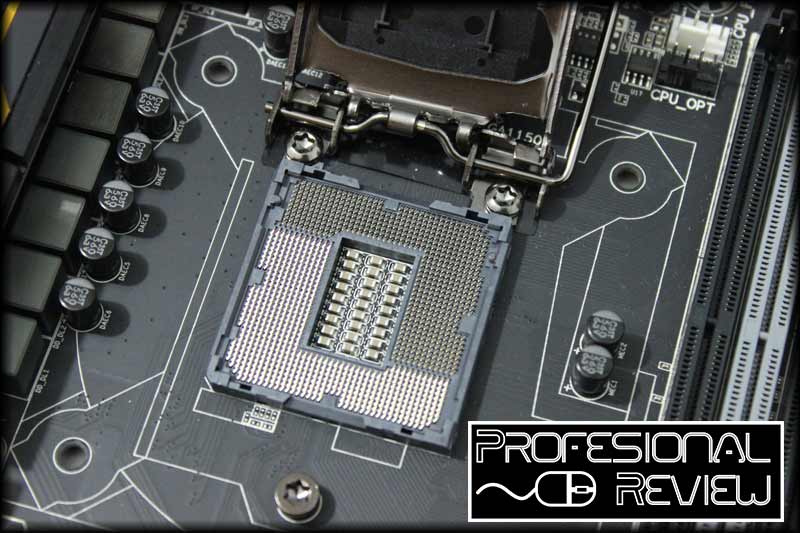

Al tratarse de una placa base de gama alta es compatible con procesadores de cuarta y quinta generación de Intel. Cuenta con cuatros zócalos DDR3 compatibles con hasta 32GB con velocidad de 3000 mhz practicando overclock.

Z97X-UD5H-BK-16

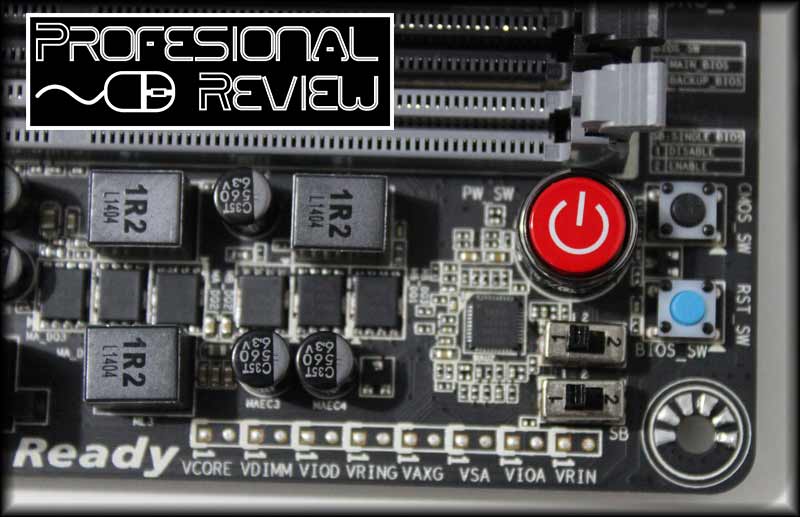

Siguiente imagen podemos ver las funciones de los botones de encendido, reiniciar, borrado de BIOS y el panel de medición de voltaje de la placa base.

Z97X-UD5H-BK-10

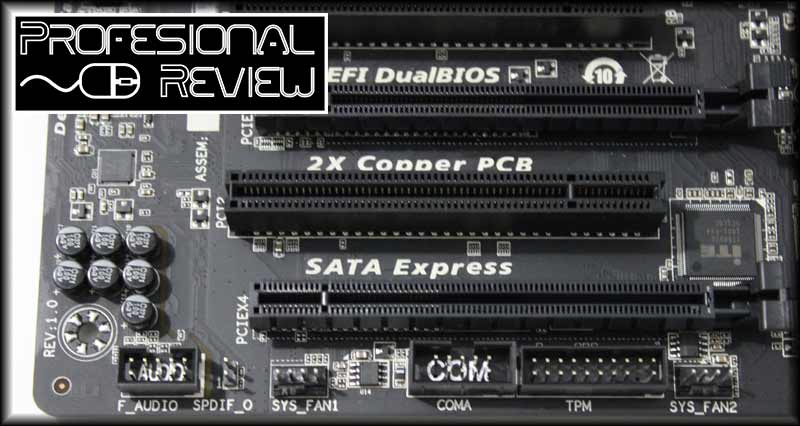

Podemos ver el layout de los puertos PCI Express y de primeras observamos que es compatible con la tecnología 3 Way SLI y Crossfire de Nvidia y ATI. Esto nos permite conectar tres tarjetas gráficas a velocidades:

  • Tarjeta gráfica: x16.
  • SLI/Crossfire: Tarjetas gráficas: x8 / x8
  • 3 Way SlI/Crossfire Tarjetas gráficas: x8 / x4 / x4.

Para ayudar a una mejor alimentación, Gigabyte ha añadido una conexión MOLEX Sata para abastecer a configuraciones MultiGPU.

Z97X-UD5H-BK-09

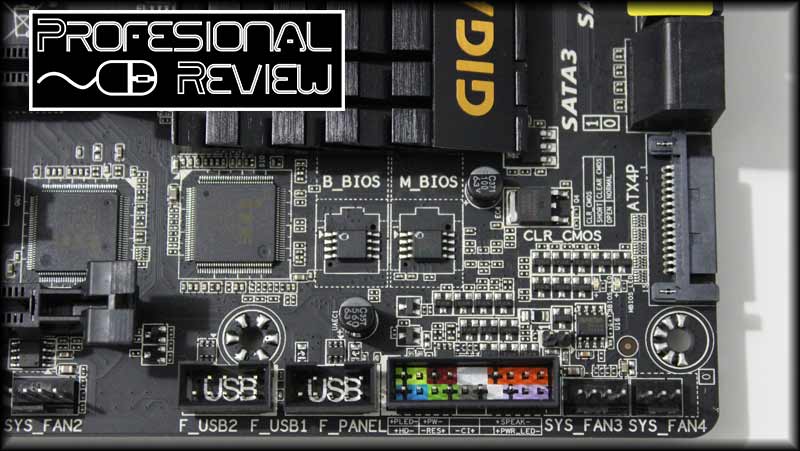

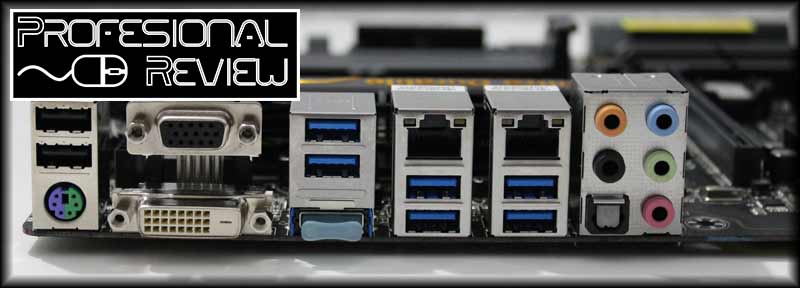

Las conexiones traseras son las normales, donde vemos conexiones USB, panel de control, conexión para módulo TPM, cabezales para ventiladores de 3 y 4 pines y audio 7.1.

Z97X-UD5H-BK-14

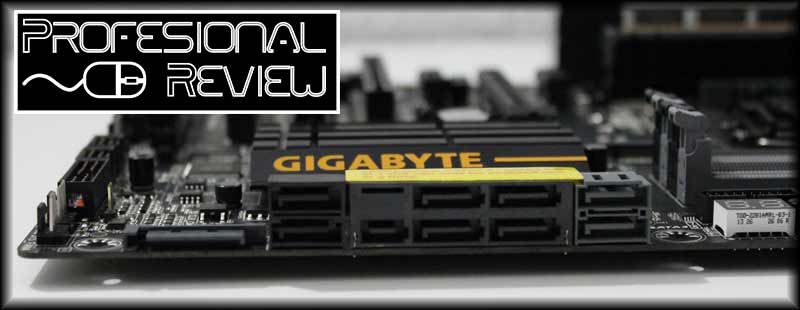

Aqui vemos las salidas de SATA y SATA Express que contamos. Este sistema nos permite conectar hasta un máximo de 8 discos duros SATA III a 6Gbps. También cuenta con una ranura M.2 para conectar un disco duro o memoria de 42/60/80 mm de longitud.

Z97X-UD5H-BK-11

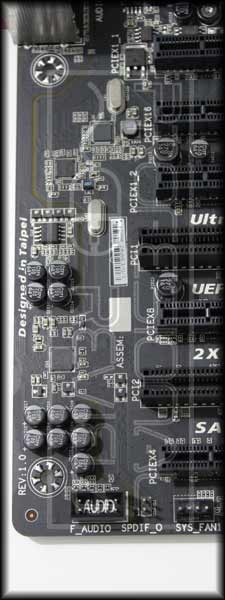

Respecto al audio contamos con la controladora Realtek ALC1150 con componentes especial para el audio como El Texas Instruments N5532.

Z97X-UD5H-BK-15

Ya por último vemos la conexión LAN que se trata de una Killer E2201 para los más gamer bajando latencia y una máxima prioridad de los paquetes gaming que procesa el equipo mientras arranca el juego.

CERTIFICACIÓN BLACK EDITION

Certificado Black Edition
Certificado Black Edition

Una vez vistas sus principales características os podéis llegar a preguntar: ¿Que la diferencia del modelo normal? En un principio debemos tener la misma estabilidad y fiabilidad. Pero esta placa nos da un plus que 100% funciona gracias a su certificación.Pero Migue… ¿Qué tipo de pruebas tiene esta certificación? Sí, Gigabyte realiza con una prueba continua de una semana de duración (168 horas) con alto estrés de servidor utilizando tareas de minería. Así sabremos que cuando llegue a tus manos, esta placa base funcionará perfectamente. Otros de los beneficios es el aumento de garantía de 5 años y una zona exclusiva en su website que podrá disfrutar de beneficios, supongo que algun sorteo, promociones o juegos de regalo.

BIOS UEFI

Z97X-UD5H-BK-bios

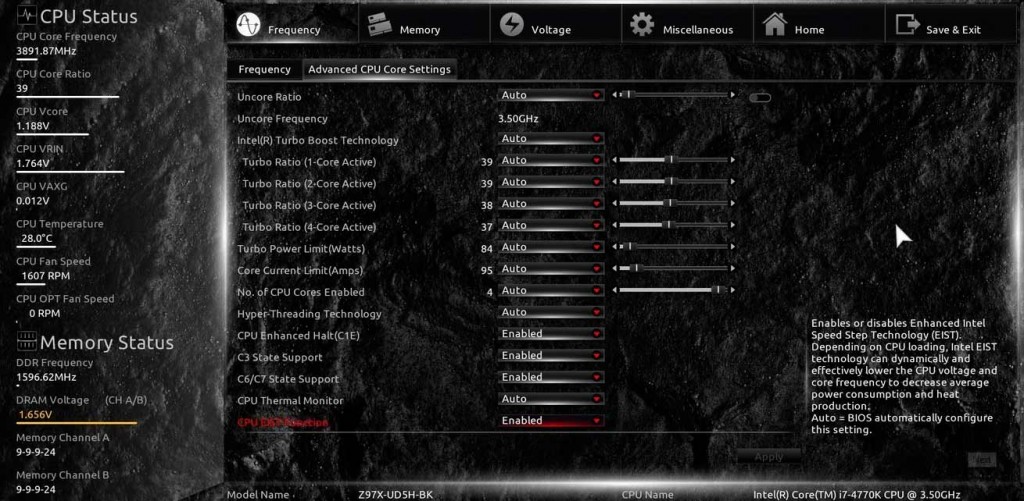

Tal como podemos ver a continuación excepto por la nueva pantalla de Bienvenida, Gigabyte no ha lanzado grandes novedades respecto a BIOS anteriores.El apartado avanzado tenemos muchisimas opciones y todas de ellas son muy intuitivas. Por nuestra parte hemos podido prácticar desde un overclock leve como uno fuerte de hasta 4500 mhz por aire. La BIOS UEFI es fluida pero no tan rápida como la de otros rivales, si mejora ese punto estaremos con la mejor bios del mercado.

Banco de pruebas y tests



BANCO DE PRUEBAS

Procesador:

Intel i7 4770k

Placa Base:

Gigabyte Z97X-UD5H Black Edition

Memoria:

G.Skills Trident X 2400mhz.

Disipador

Noctua NH-U14S

Disco Duro

Samsumg 840 250GB

Tarjeta Gráfica

GTX780

Fuente de Alimentación

Antec HCP 850

Para comprobar la estabilidad del procesador y la placa base, hemos realizado un OC extremo de hasta 4800 mhz con Prime 95 Custom por refrigeración líquida. La gráfica que hemos utilizado es una Gigabyte GTX780 Rev 2.0. Pasamos a los resultados:

TESTS

3dMark Vantage:

P41039

3dMark11

P15731 PTS

Crysis 3

43 FPS

CineBench 11.5

11.1 fps.

Resident EVIL 6 Lost Planet Tomb Raider Metro

1330 PTS. 135 FPS. 72 FPS 67 FPS

Palabras finales y conclusión

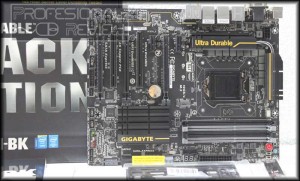

Z97X-UD5H-BK-03

Durabilidad y fiabilidad son la filosofia que siempre nos presenta Gigabyte y que cumple a raja tabla.  En esta ocasión hemos tenido en nuestro banco de pruebas a la Gigabyte Z97X-UD5H Black Edition, una placa base con formato ATX y con uno de los mejores diseños de fabricación que nos podemos encontrar.

La refrigeración es uno de sus puntos fuertes al tratarse 100% pasiva y blindando una gran capacidad de overclock a los procesadores desbloqueados. Otro de los datos a tener en cuenta en su soporte a sistemas MultiGPU de hasta 3 tarjetas gráficas en SLI (Nvidia) y CrossFireX (ATI).

En nuestro banco de pruebas lo hemos equipado con procesadores de última generación i7-4770k,. aunque también es compatible con los Intel Devil’s Canyon. Con 16 GB DDR3 a 240 mhz y una tarjeta gráfica GTX 780 nos ha realizado una de las mejores delicias en experiencia Gaming. En tema de overclock hemos alcanzado ¡Una velocidad más que atractiva de 4800 mhz!

Me gustaría dar importancia a la integración de la tarjeta de red Killer E2201 Gigabit que nos permite sacar lo máximo mientras estamos jugando a juegos online.

En definitiva, si estás buscando una placa basé sólida, que te permita overclock, que te dure muchos años y que encima sea de las mejores del mercado al mejor precio, la Gigabyte Z97X-UD5H Black Edition debe ser su elegida. Actualmente se puede encontrar en tiendas online por un atractivo precio de 199€.

VENTAJAS

INCONVENIENTES

+ DISEÑO NEGRO MUY ATRACCTIVO

– PODRÍA INCLUIR AMP-UP AUDIO TECHNOLOGY.
+ ULTRA DURABLE 5 PLUS. – 20€ DE DIFERENCIA ENTRE LA VERSIÓN NORMAL Y ESTA.

+ PLACA CON CERTIFICACIÓN GIGABYTE DE FUNCIONALIDAD.

+ CONEXIONES SATA Y SATA EXPRESS.

+ TARJETA DE RED KILLER E2201.

+ GRAN CAPACIDAD DE OVERCLOCK.

El equipo de Profesional Review le otorga a la Gigabyte Z97X-UD5H la medalla Platinum:
